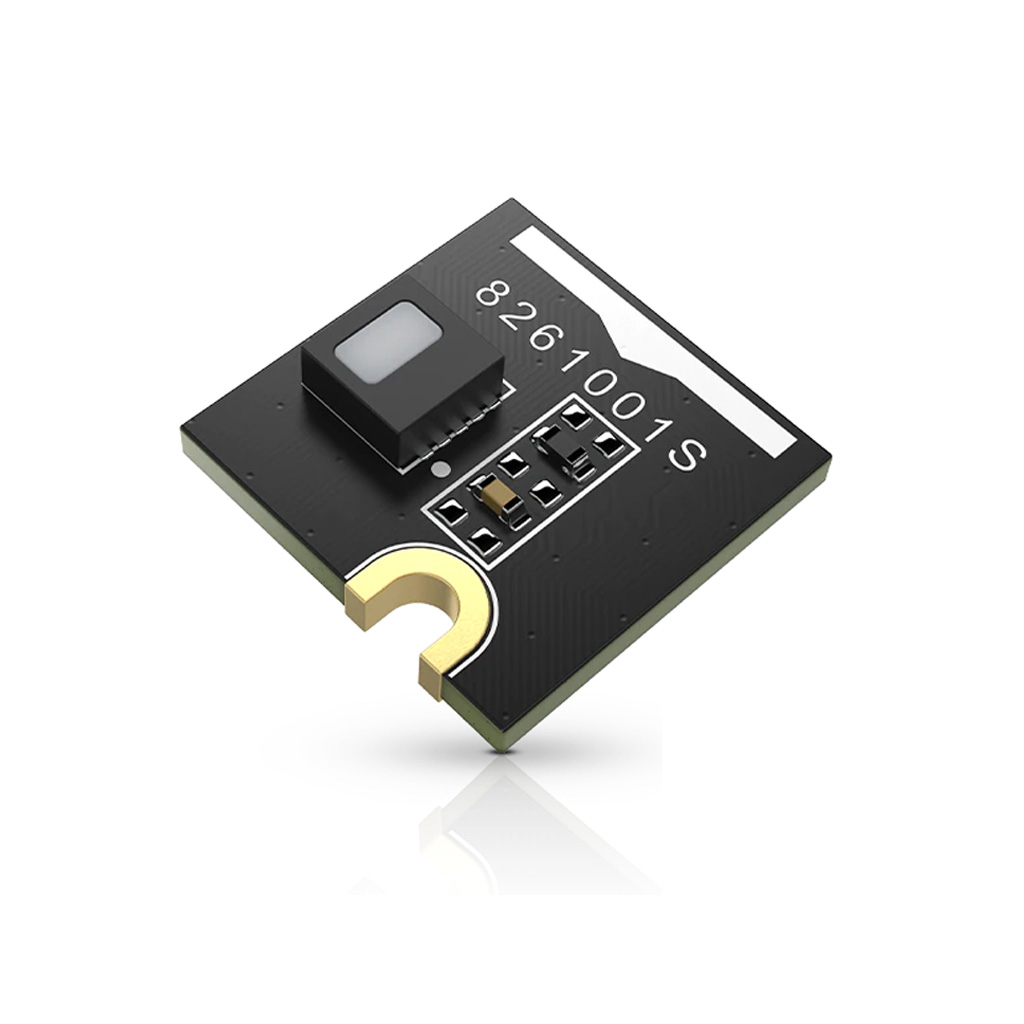

Бесконтактный инфракрасный температурный датчик WisSensor RAK12003 входит в перечень продуктов модульного конструирования WisBlock, ориентированных на создание быстро собираемых систем сверхкомпактного электронного оборудования, имеющего возможность последующей произвольной модернизации или реконфигурирования аппаратной части. Модуль ИК-термометра RAK12003 расширяет платформу WisBlock функционалом измерения температуры окружения или выбранного объекта. Интегрированный в платформу WisBlock, датчик измерения температуры может использоваться в самых разных IoT-приложениях для сбора данных и их передачи по радиоканалам LoRa в сетях LoRaWAN или WiFi / Bluetooth в облачные системы.

Температурный датчик RAK12003 подходит для множества целей в области обеспечения здравоохранения человека или наблюдения за сельскохозяйственными животными, может применяться в устройствах электронных термометров с высокоточным бесконтактным измерением предметов/поверхностей или для определения температуры тела. В промышленных механизмах или системах, инфракрасный датчик температуры может быть задействован для проведения наблюдения за нагревом труднодоступных подвижных компонентов, использован в домашней автоматике с температурным контролем, и т.д.

Технические характеристики

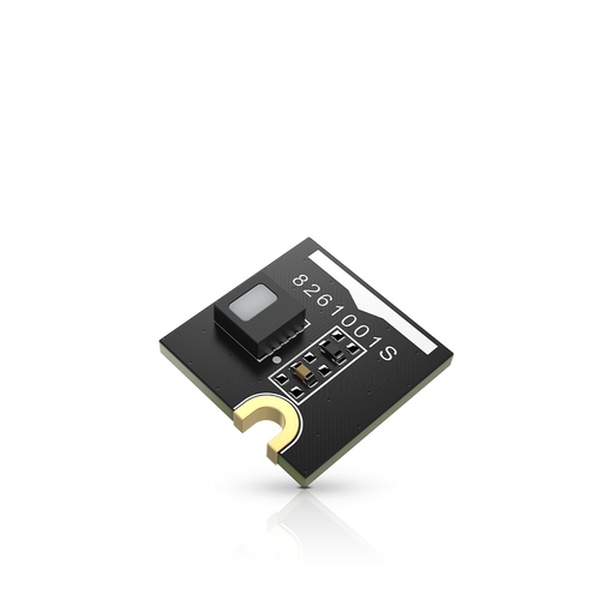

Модуль WisSensor RAK12003 построен на цифровом бесконтактном ИК-термометре MLX90632 — видоизменённом и доработанном варианте ранее существующей модели MLX90614. Благодаря высокой точности измерения температуры и минимальным уровнем погрешности ±0.2°C в характерном для человеческого тела или животного диапазоне 35°C - 42°C, термодатчик MLX90632 относится к классу медицинского оборудования. Фабрично откалиброванный с занесёнными в EEPROM-память опорными значениями, имеет полную шкалу температурного измерения окружения в пределах от -20°C до +85°C. Верхняя граница шкалы увеличена до +100°C для более точного измерения температуры объекта.

Инфракрасный термометр способен работать в трёх различных режимах: энергосбережение, одиночный и непрерывный. В первом варианте устройство находится в состоянии постоянного сна, и пробуждается на промежуток времени, необходимый для выполнения разового измерения. Второй режим отличается от первого состоянием ожидания следующей команды без погружения в сон или пробуждения из него. Под непрерывным режимом датчика подразумевается безостановочное выполнение измерений, с установленной из 8 возможных частотой обновления данных.

Связь с процессорным модулем WisCore и другой периферией в системе WisBlock организована через последовательную шину I2C. Датчик температуры RAK12003 поддерживает режим Ведомый (Slave) и откликается по 7-битному адресу 0х3А (hex), который может быть переназначен в соответствующем регистре памяти. Дополнительно предусмотрена защита от обнуления адреса, когда датчик MLX90632 становится недоступным для чтения или записи (R3-R4, подробнее см. схему и спецификацию).

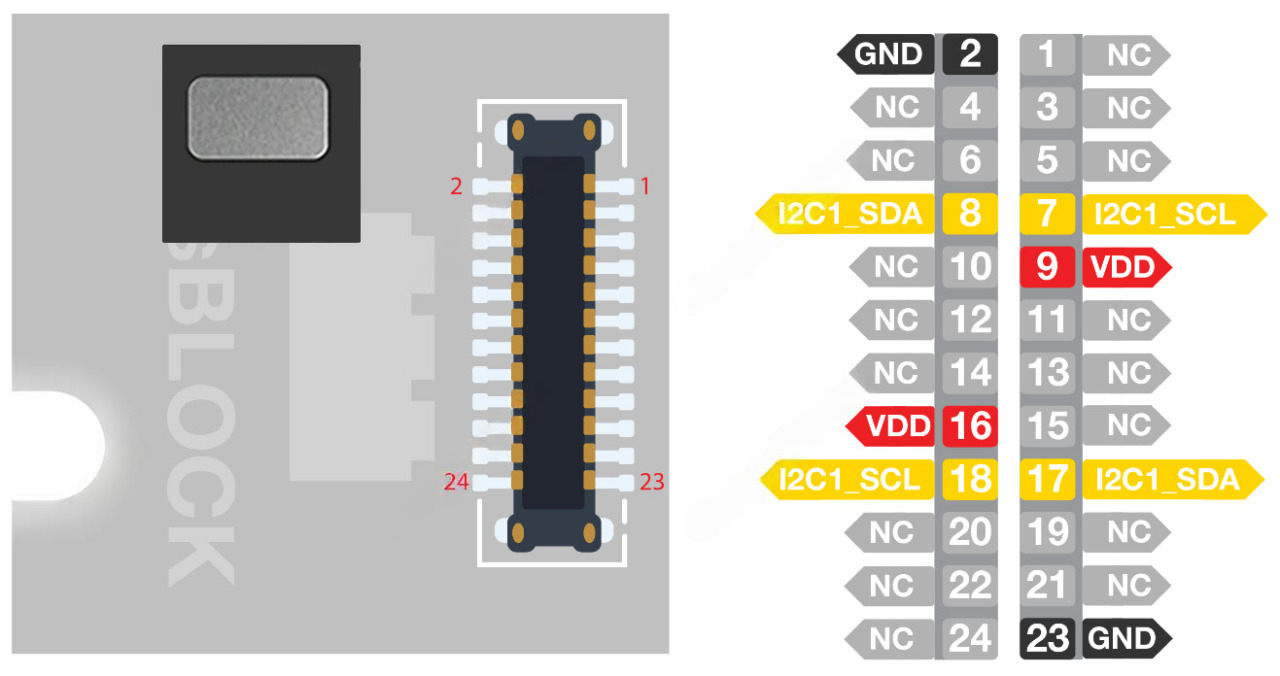

Назначение выводов модуля ИК термометра RAK12003 WisBlock Sensor

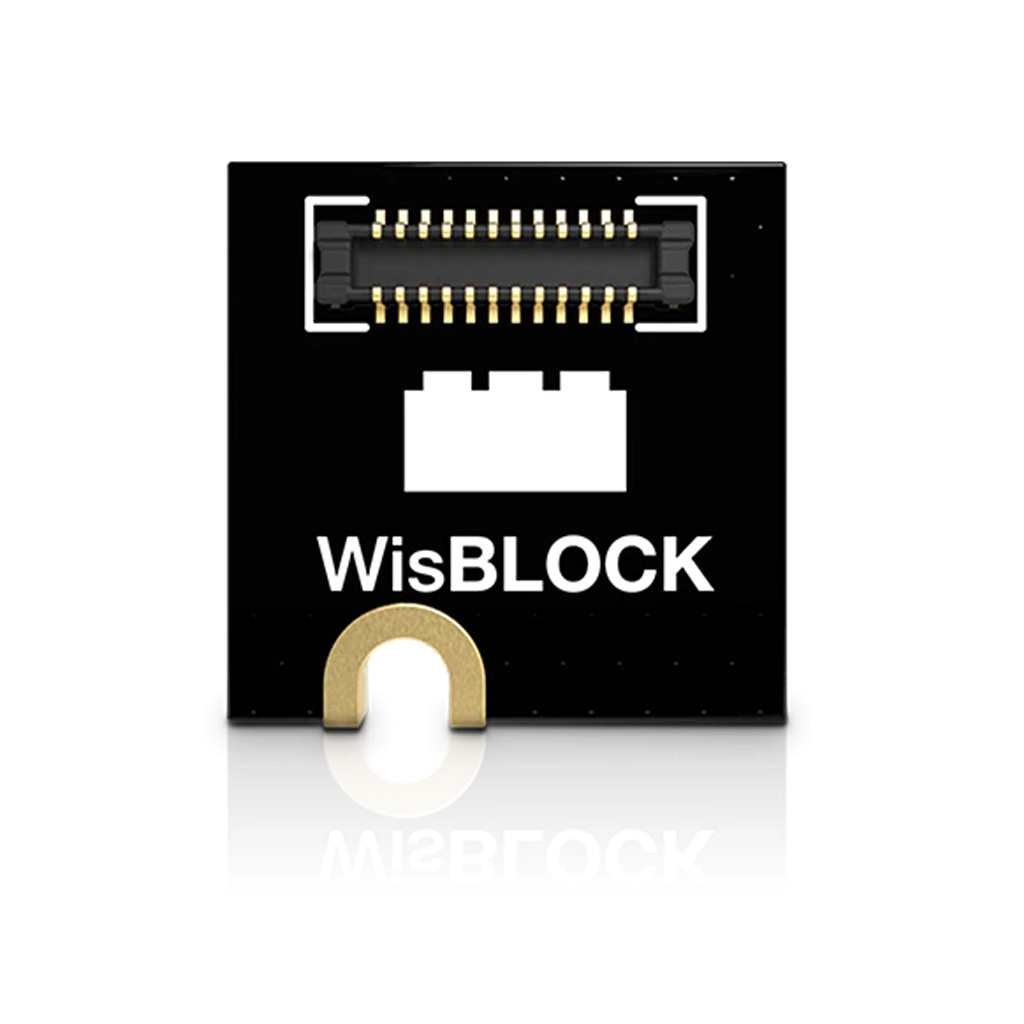

Модуль WisSensor RAK12003 оснащён 24-контактным соединительным разъёмом WisConnector, совместимым со слотом Sensor базовой платы WisBlock Base. Интерфейс RAK12003 задействует следующие контакты:

Образец монтажа

Модуль RAK12003 спроектирован для работы с базовой платой WisBase, через которую получает питающее напряжение. Дополнительно для работы с сенсором потребуется вычислительный блок с интегрированным программируемым контроллером WisBlock Core.

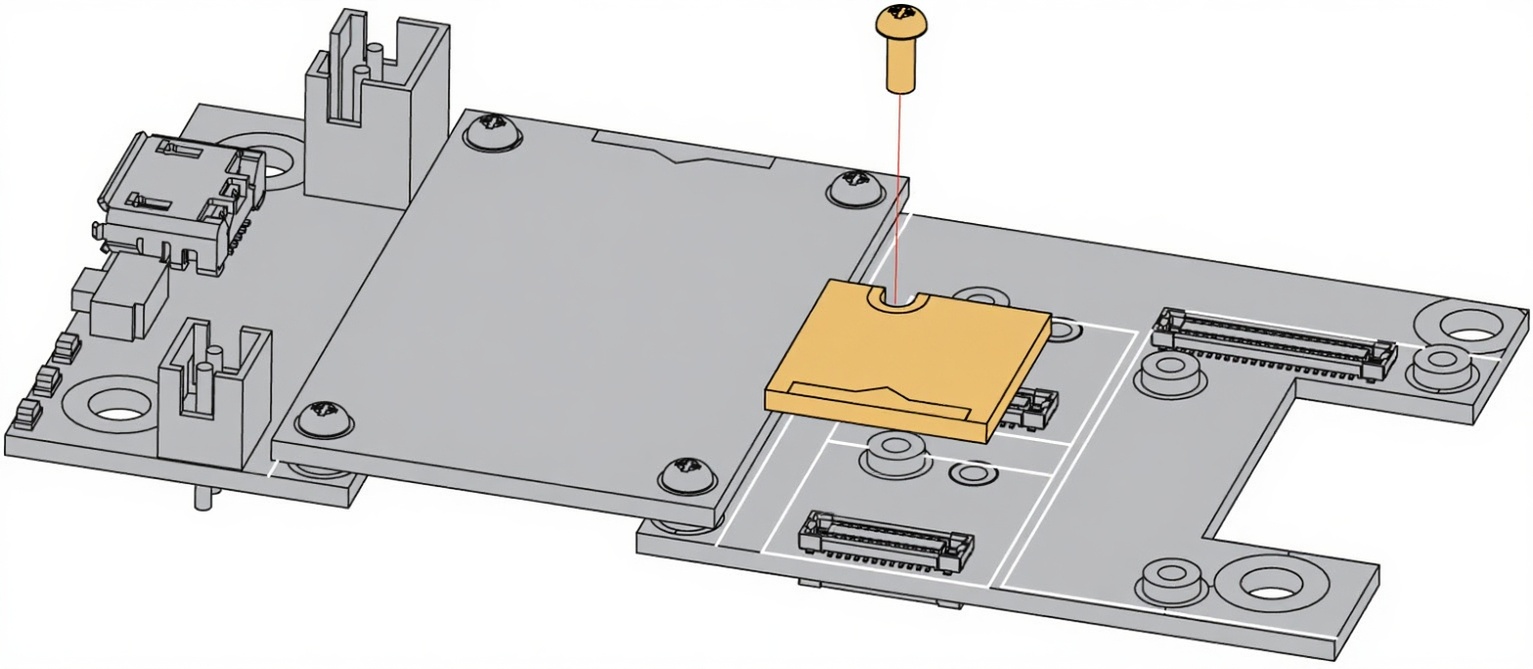

На изображении показан способ крепления RAK12003 к свободному слоту на верхней стороне RAK5005-O. Датчик может быть установлен в любой из четырех имеющихся слотов (A-D).

На лицевой стороне RAK12003 и прочих модулей WisBlock присутствует шелкографическая метка, указывающая на область приложения механического усилия для безопасного извлечения модуля из разъёма. Метка находится рядом с коннектором.

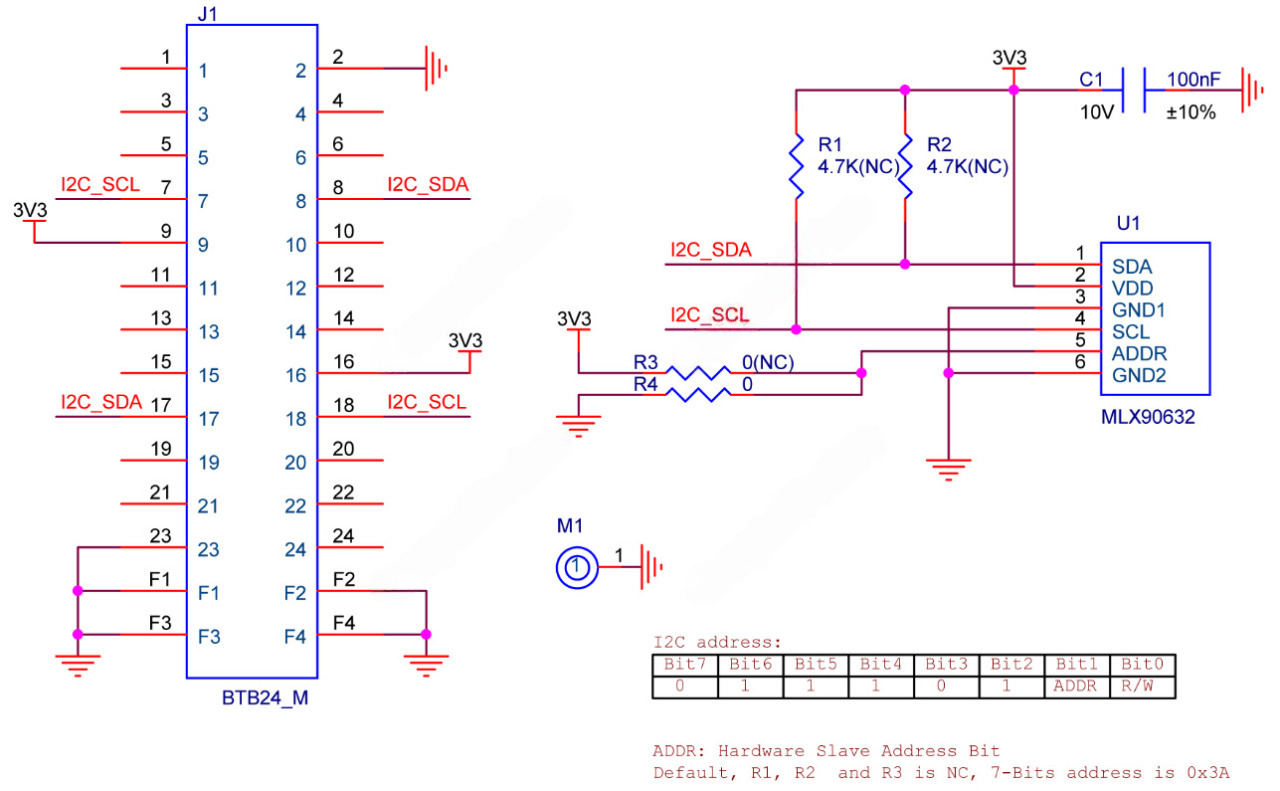

Электрическая принципиальная схема WisBlock Sensor RAK12003

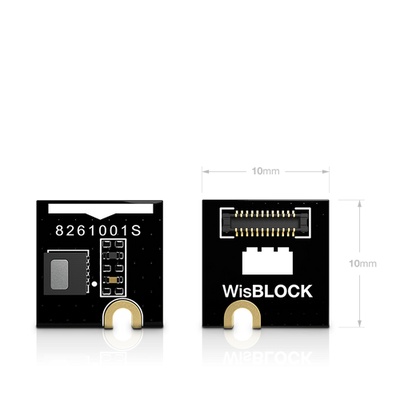

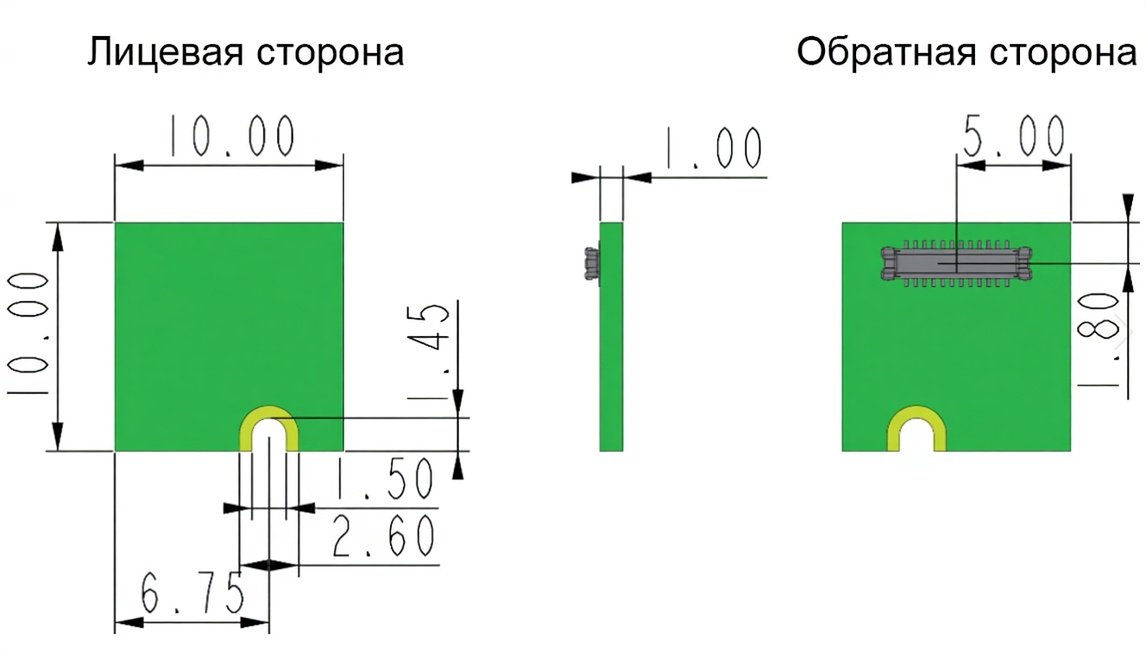

Физические размеры, мм

Техническая документация

1. Спецификация на инфракрасный термометр датчик температуры Melexis MLX90632 (англ., PDF, Datasheet);
2. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Репозиторий исходного кода WisBlock на сайте GitHub;
2. Краткое руководство пользователя RAK12003;
3. Краткое руководство пользователя системы WisBlock;
4. Руководство по дизайну индивидуальных сенсорных модулей;
5. Пример программирования ИК датчика RAK12003;
