WisBlock Sensor RAK12006 Пироэлектрический инфракрасный датчик движения AM312 PIR 40pin WisIO

Код товара: CTTL15639

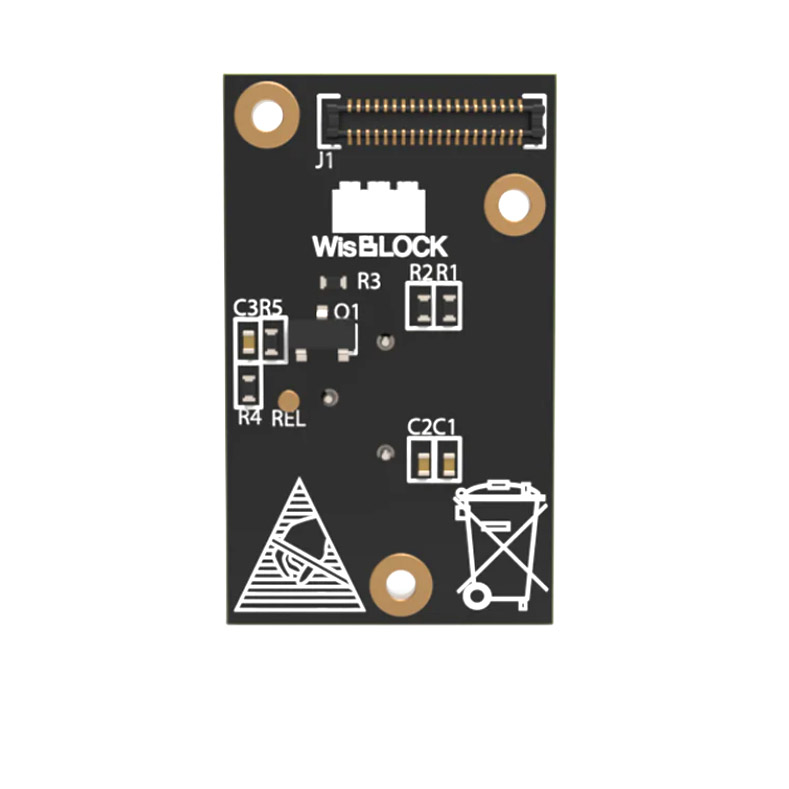

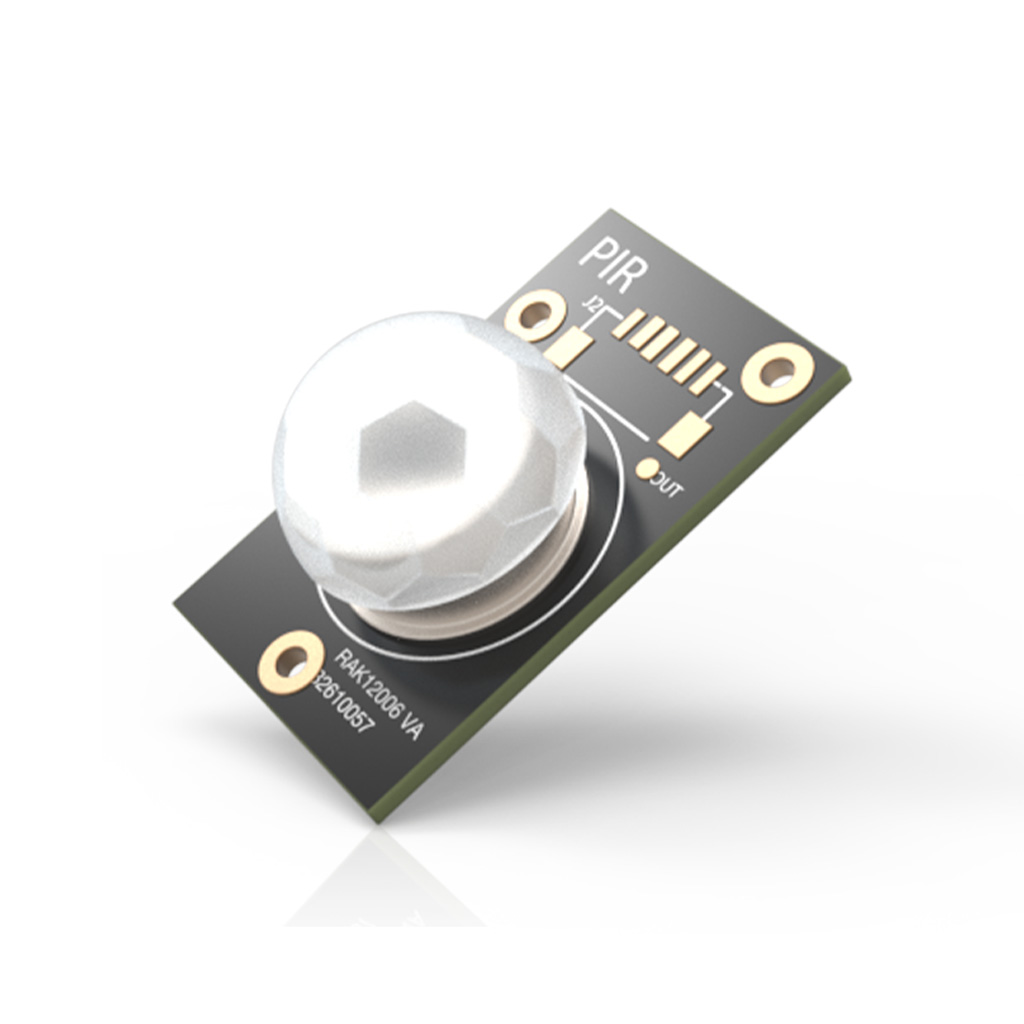

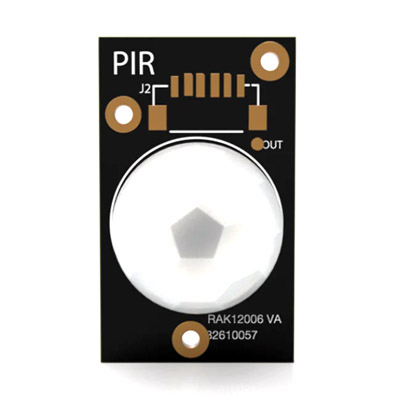

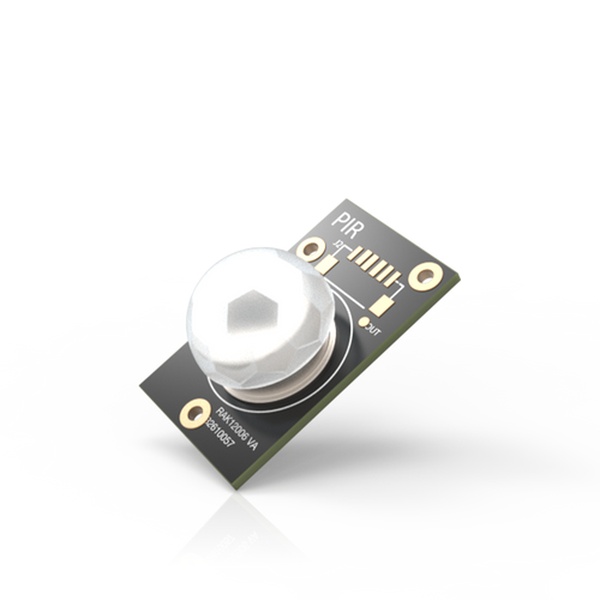

Модуль WisBlock RAK12006 PIR Sensor входит в серию продуктов модульного конструирования WisBlock. Платформа WisBlock ориентирована на разработку многоцелевых электронных IoT-приложений, основанных на концепции быстрой сборки готового решения из существующих узлов, наделённых возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Цифровой датчик RAK12006 PIR WisSensor расширяет функциональный арсенал платформы WosBlock надёжным инструментом детектирования движения подвижных объектов наподобие животного или человека на коротких дистанциях. Благодаря множеству популярных технологий беспроводных связи, поддерживаемых платформой WisBlock, информация с датчика может быть передана по радиоканалам LoRa в сетях LoRaWAN, а также в облачные или иные сервисы через соединения WiFi или Bluetooth.

Датчики движения служат неотъемлемой частью разнокалиберных охранных систем строений или автотранспорта. Часто встречаются в автоматике, управляющей раздвижными дверными механизмами и в интеллектуальных системах видеонаблюдения. Нередко задействованы в схемах наружнего/внутреннего освещения промышленных или жилых помещений, межэтажных лестничных пролётов, а также в других направлениях. Умение системы WisBlock управлять питанием своих компонентов позволяет возводить полностью автономные решения с крайне низким энергопотреблением.

Технические характеристики

Механизм работы ИК датчика движения AM312 PIR прост в понимании. Любой "тёплый" объект окружает себя тепловым излучением в инфракрасном спектре. Чем выше температура объекта, тем сильнее уровень теплового излучения. Проходящая сквозь грани многосегментной пластиковой линзы Френеля полусферической формы, излучаемая объектом энергия преломляется и концентрируется в луч, направленный в одну из нескольких областей на плоскости чувствительного элемента. Во время движения объекта, луч перемещается в соседние восприимчивые области пироэлектрического датчика. В свою очередь каждая активная область формирует сигнал и передаёт его во встроенную схему цифровой обработки, генерирующую на выходе датчика логические импульсы.

Расстояние улавливания тепловой энергии PIR-датчиком RAK12006 WisSensor зависит от эксплуатационных условий: температуры окружающей среды, влажности воздуха, размера и температуры передвигающегося объекта. Пироэлектрический инфракрасный датчик движения способен определять движения в пределах 3-5 метров, обладает углами обзора 130° по горизонтали и 100° по вертикали. Чувствительность датчика AM312 зафиксирована на отметке 120 мкВ. Регулировка параметров дистанции и чувствительности у датчика движения RAK12006 не предусмотрена. Логическая схема PIR-датчика RAK12006 создаёт 2-секундный импульс низкого уровня в момент детекции движения.

Назначение выводов модуля детектора движений RAK12006 WisBlock Sensor

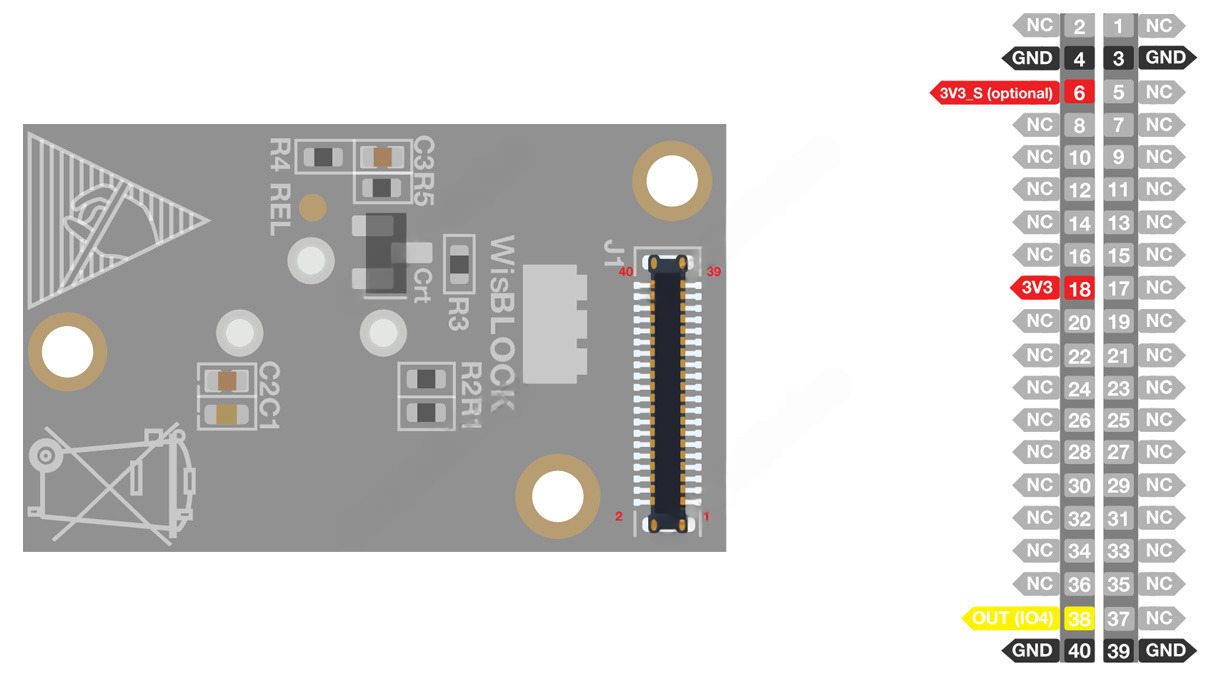

Модуль WisSensor RAK12007 оснащён 40-контактным соединительным разъёмом WisConnector, совместимым со слотом IO Slot базовой платы WisBlock Base. Интерфейс RAK12007 задействует следующие контакты:

* - cоответствие обозначению контактов ввода-вывода общего назначения (GPIO) процессорного модуля WisCore.

Образец монтажа

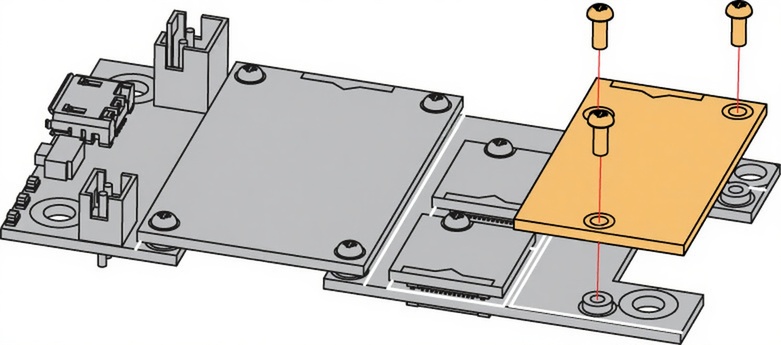

Модуль RAK12007 WisBlock PIR Module разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы на этапе сборки приведено на изображении ниже. Подключение с разворотом в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.

Непосредственное подключение ультразвукового датчика RAK12006 к 40-контактному разъёму WisIO базовой платы WisBase не во всех случаях может оказаться эффективным с точки зрения конструирования конечной модели. При ином расположении основных компонентов WisBlock-приложения, PIR-модуль обнаружения движения может быть присоединён к базовой плате с помощью 120-миллиметрового плоского гибкого печатного шлейфа RAK19008.

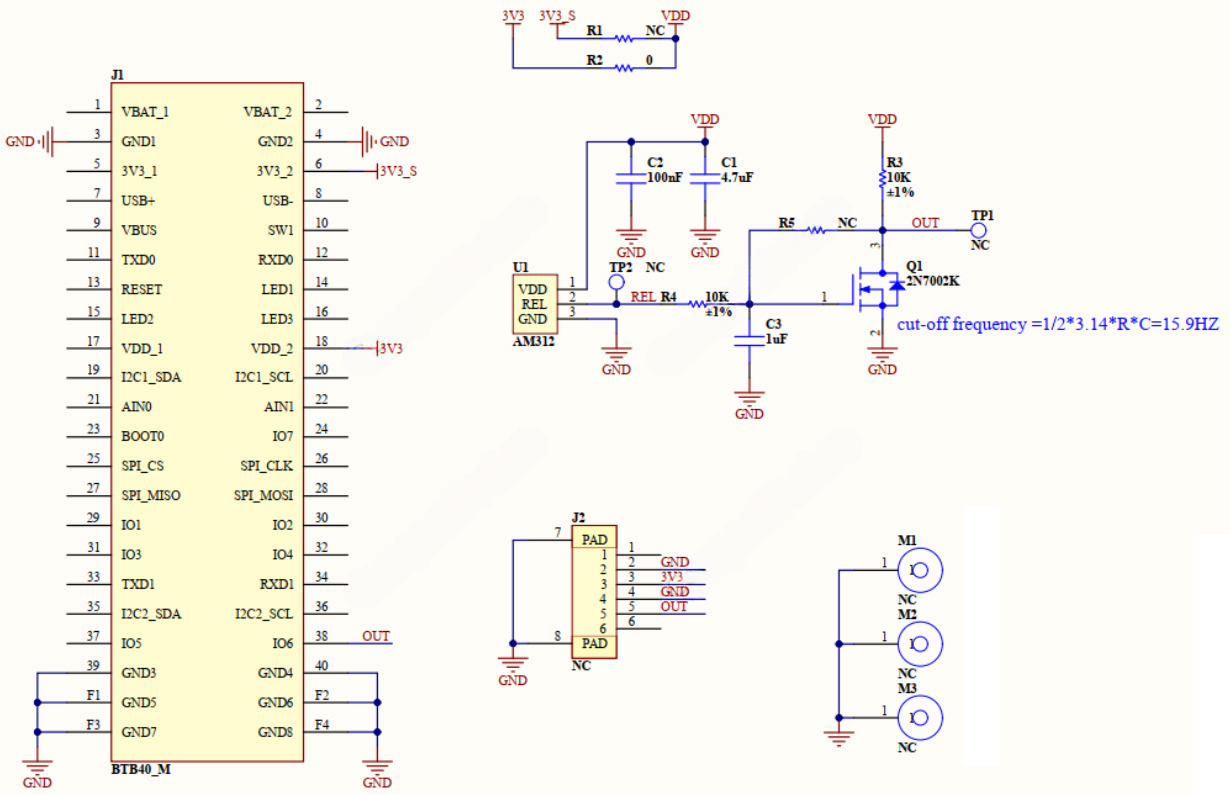

Электрическая принципиальная схема RAK12006 WisBlock Sensor

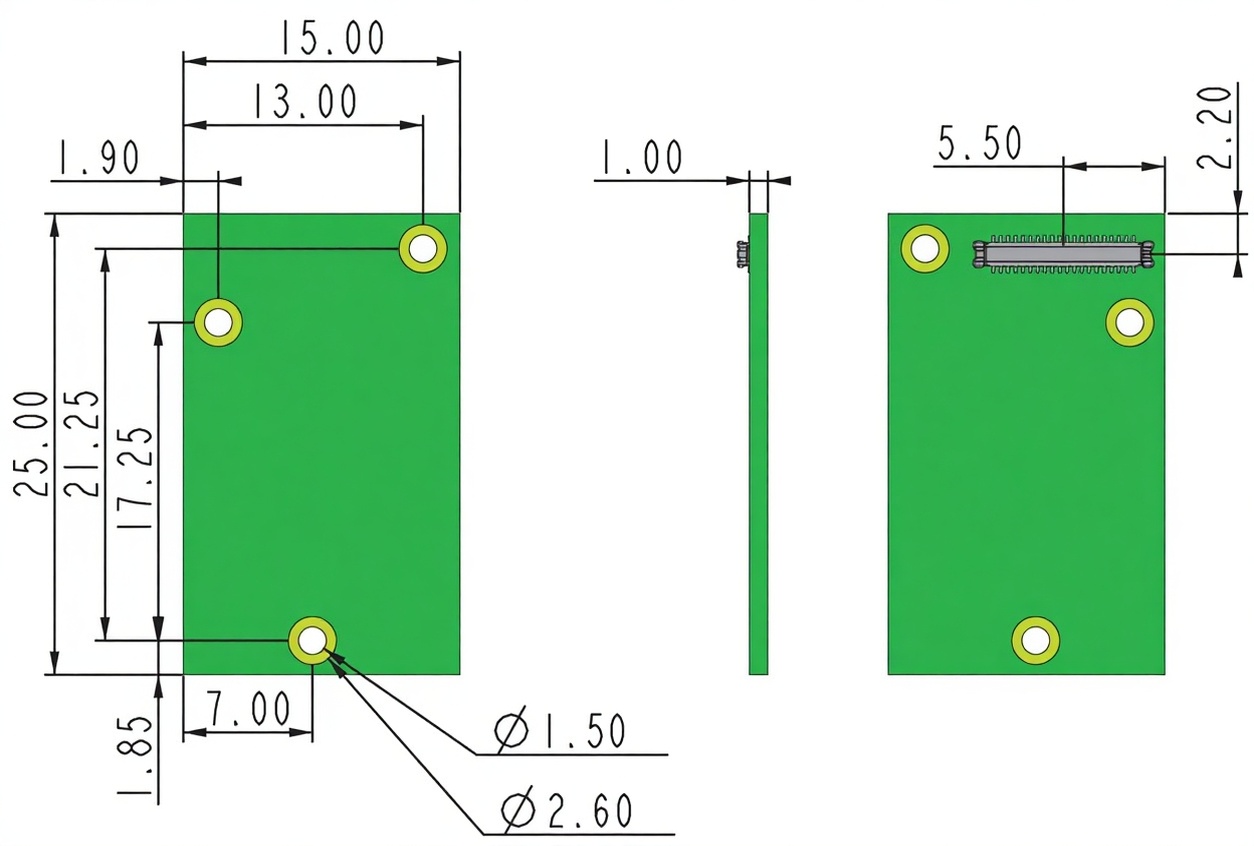

Физические размеры, мм

Техническая документация

1. Спецификация инфракрасного датчика определения движения AM312 (англ.,PDF, Datasheet);
2. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Руководство пользователя датчика WisSensor RAK12006 PIR AM312;
2. Пример программирования модуля датчика движения RAK12006 WisBlock Sensor;
3. Репозиторий исходного кода WisBlock на сайте GitHub;
4. Краткое руководство пользователя системы WisBlock;
5. Руководство по дизайну индивидуальных сенсорных WisIO модулей;
