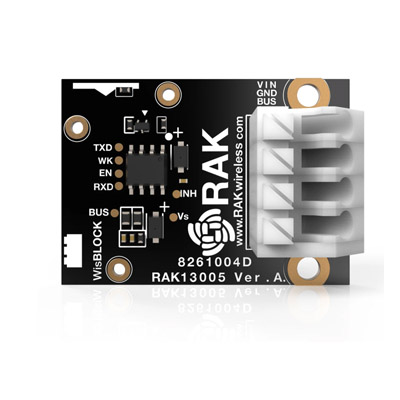

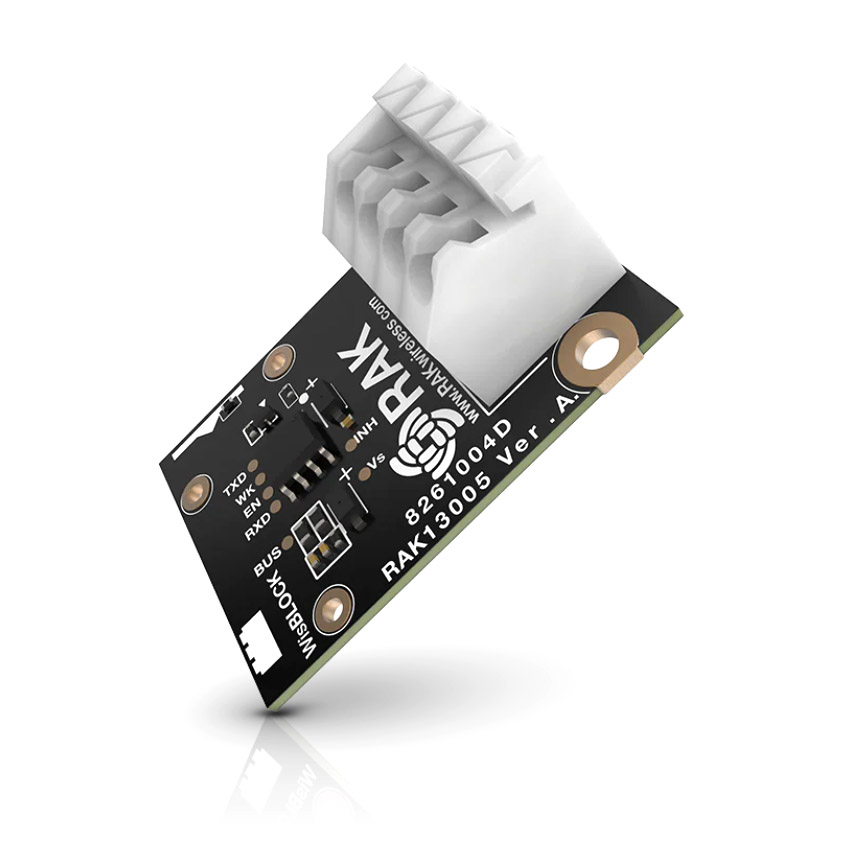

Интерфейсный модуль RAK13005 LIN-BUS входит в активно расширяемую производителем серию продуктов модульного контруирования WisBlock. Платформа ориентирована на разработку многоцелевых электронных IoT-приложений, совместимых с концепцией быстрой сборки готового решения из набора существующих узлов, и возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Плата RAK13005 добавляет в функциональный ассортимент платформы WiBlock автомобильный LIN-интерфейс, применяющийся как дополнение к CAN-шине, связывающий и организающий работу встроенных в кузов автотранспорта электромеханических приборов: стеклоочистелей, стеклоподъёмников, электролюка, управление климат-контролем и магнитолой, и др.

Платформа WisBlock поддерживает нескольких популярных технологий беспроводной связи LoRaWAN, WiFi или Bluetooth, представляющих способ двухстороннего обмена информацией между облачными серверами и конечными устройствами сбора данных в IoT-приложениях. Высокая эффективность системы WisBlock заключается в наличии инструмента экономии ресурсов электроэнергии приложения с автономным питанием. Потребляющие ток датчики, сенсоры, или модули расширения/интерфейсов способны программно включатся на время сбора/обработки данных.

Технические характеристики

Автомобильная шина LIN (Local Interconnect Network - локальная соединительная сеть) служит вспомогательным дополнением для шины CAN. Предназначена она для создания простых, экономичных проводных сетей, объединящих одно передающее, и до 16 принимающих узлов, расположенных друг от друга на расстоянии до 40 метров. LIN-BUS призвана сократить количество соединений во внутреннем пространстве автомобильного кузова. Шина LIN состоит из одной двунаправленной ассинхронной линии с сетевым рабочим напряжением 5.5В ~ 27В (стандарт LIN2.x), цифровая информация в которой передаётся с использованием проприетарного пакетного протокола в полудуплексном режиме. На малой скорости до 20 бод, в пакетах транслируются закодированные исполнительные команды, ответы, и прочие последовательности данных для сетевых узлов, без прямой адрессации их отправителей или получателей. Несмотря на то, что первоначально стандарт LIN разрабатывался для направления автомобилестроения, в настоящее время он вполне успешно применяется в промышленности и бытовой сфере. Например, эксплуатируется в оборудовании для производства или металлобработки, интегрируется в стиральные машины, холодильники, и прочие устройства.

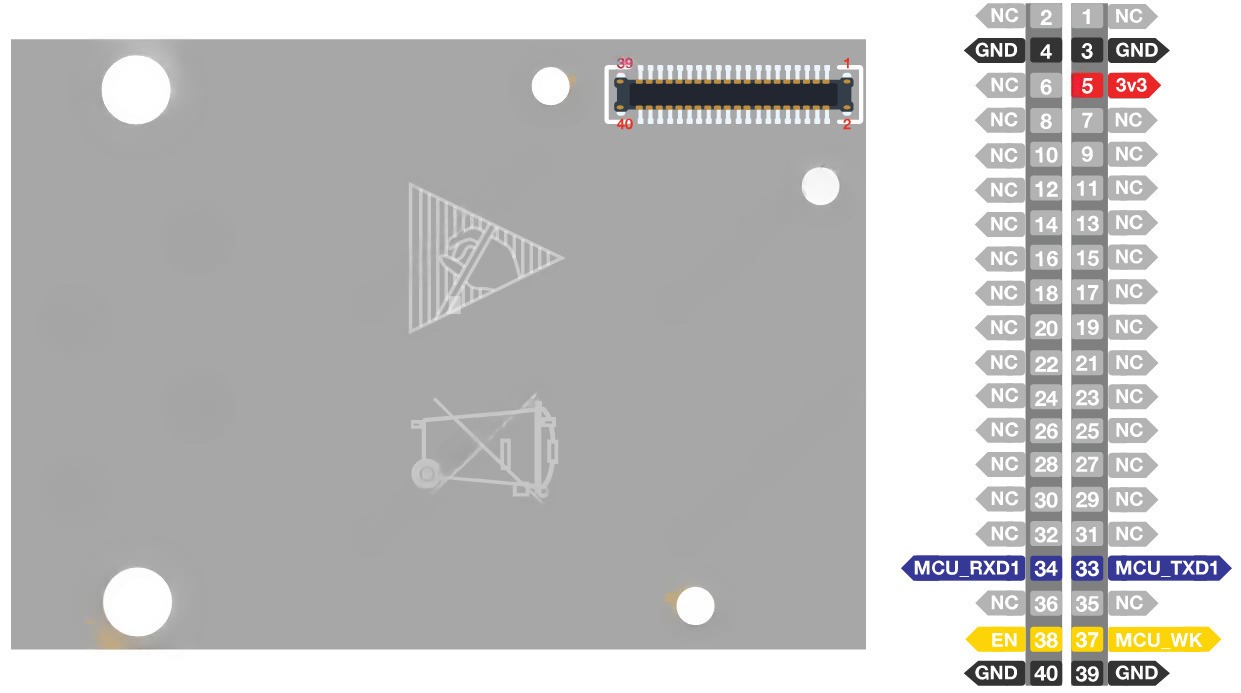

Назначение контактов модуля автомобильной LIN-шины RAK13005 WisBlock Interface

Модуль WisInterface RAK13005 оснащён 40-контактным соединительным разъёмом WisConnector, совместимым со слотом WisIO базовой платы WisBlock Base. Интерфейс RAK13005 задействует следующие контакты:

* - соответствие обозначению контактов ввода-вывода общего назначения (GPIO) процессорного модуля WisCore.

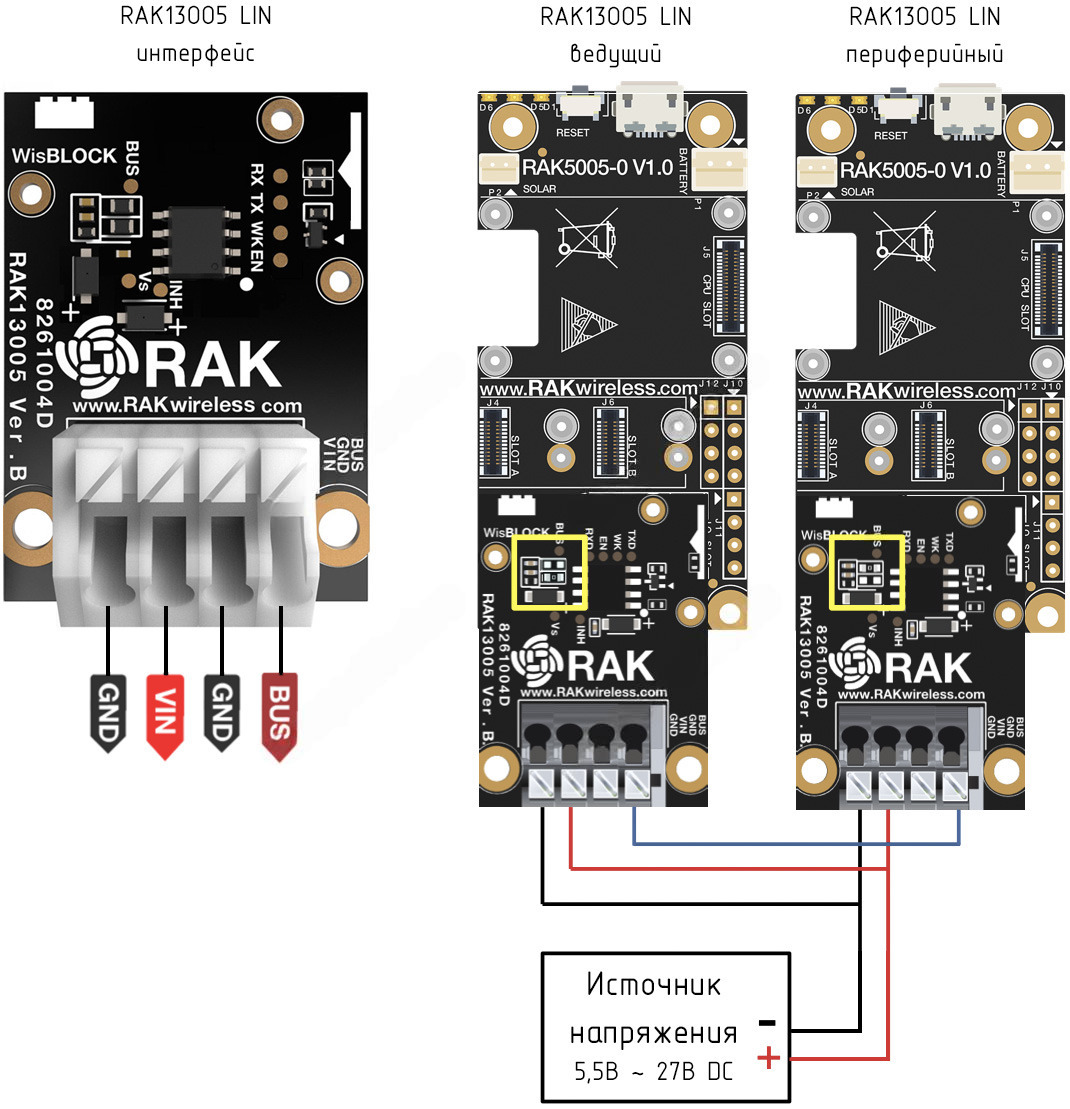

Распиновка LIN-интерфейса, пример подключения в сеть

Образец сборки

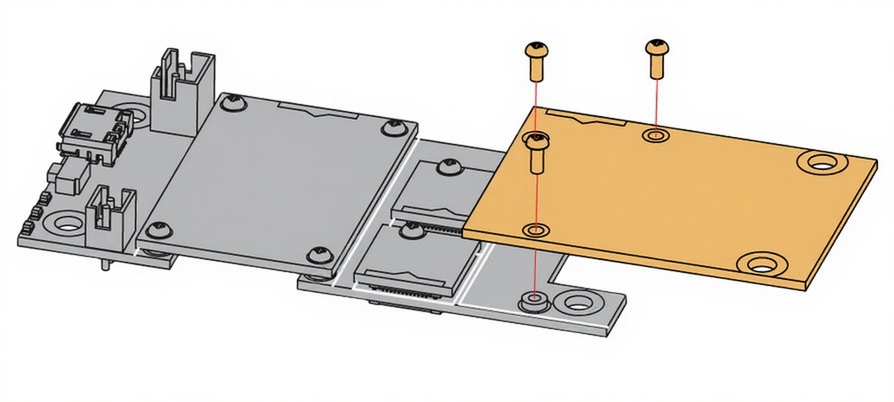

Модуль RAK13005 WisBlock LIN Module разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы приведено на изображении ниже, подключение с разворотом в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.

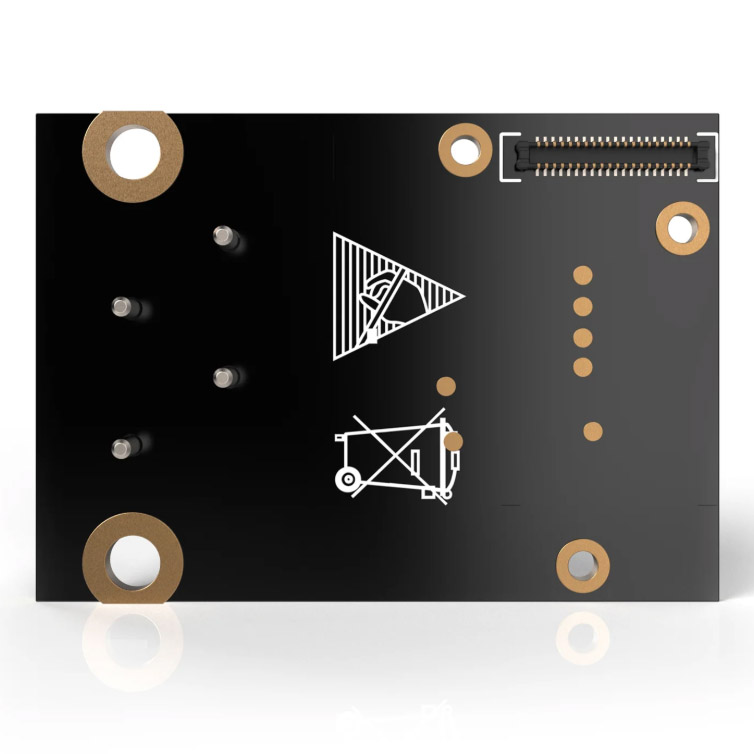

На лицевой стороне RAK13005 и прочих модулей WisBlock нанесена шелкографическая метка, которая указывает на область приложения механического усилия для безопасного извлечения модуля из разъёма базовой платы. Находится метка рядом с коннектором WisConnector.

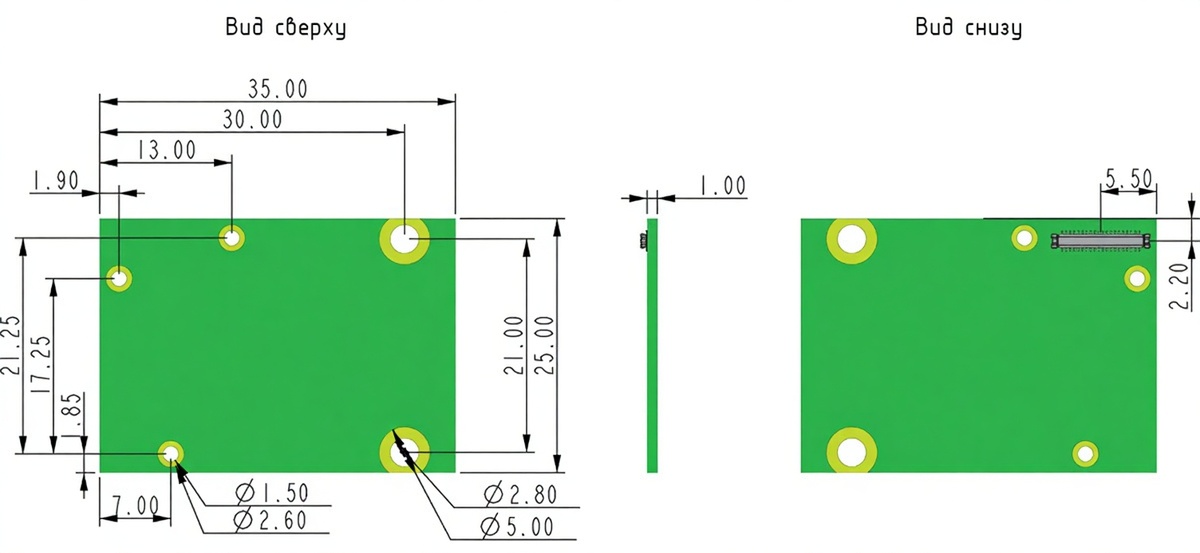

Физические размеры, мм

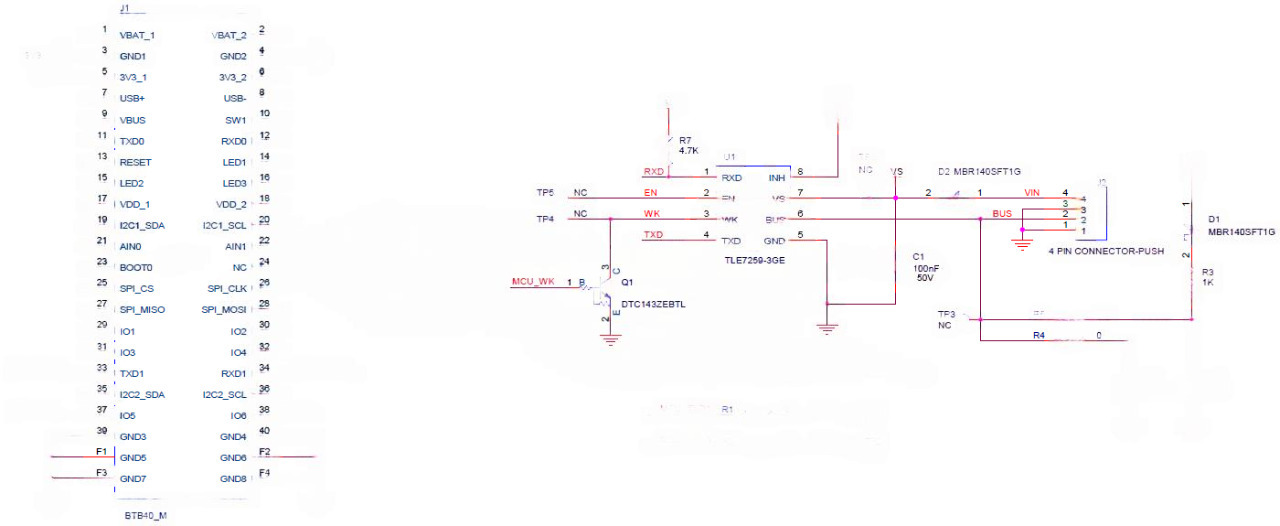

Электрическая принципиальная схема модуля RAK13005 WisBlock Interface

Техническая документация

1. Спецификация LIN-приёмопередатчика TLE7259-3GE Infenion (англ., PDF, Datasheet);
2. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Краткое руководство пользователя RAK13005 c интерфейсом LIN-шины;
2. Совместимая с Ардуино ИДЕ библиотека для приёмопередатчика TLE7259-3GE Infineon;
3. Примеры программирования модуля RAK13005 c интерфейсом LIN-шины;
4. Репозиторий исходного кода WisBlock на сайте GitHub;
5. Краткое руководство пользователя системы WisBlock;
6. Руководство по дизайну индивидуальных сенсорных WisIO модулей;
7. Спецификация LIN 2.2A;
