Перспективная в широком спектре направлений, платформа WisBlock объединяет серию электронных решений, созданных в уникальном дизайне, и обладающих богатым инструментарием. Платформа ориентирована на разработку многоцелевых электронных IoT-приложений, совместимых с концепцией быстрой сборки готового решения из набора существующих узлов, и возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Яркий трёхцветный RGB-светодиод в модуле WisDisplay RAK14001 добавляет в платформу WisBlock простой графический интерфейс обратной связи, предназначенный для повышения уровня информативности WisBlock-устройства. Модуль RAK14001 с программируемым красно-сине-зелёным светодиодом применяется для визуального отображения текущего уровня заряда источника питания, значения измерения сопутствующего датчика/сенсора, уведомления о получаемом/исходящем сигнале, выполняемом действии, и так далее.

Платформа WisBlock поддерживает нескольких популярных технологий беспроводной связи LoRaWAN, WiFi или Bluetooth, представляющих способ двухстороннего обмена информацией между облачными серверами и конечными устройствами сбора данных в IoT-приложениях. Высокая эффективность системы WisBlock заключается в наличии инструмента экономии ресурсов электроэнергии приложения с автономным питанием. Потребляющие ток датчики, сенсоры, или модули расширения/интерфейсов способны программно включатся на время обработки данных.

Технические характеристики

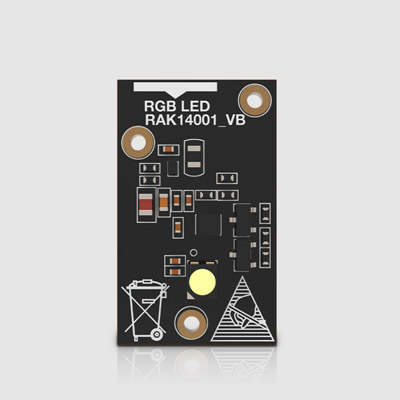

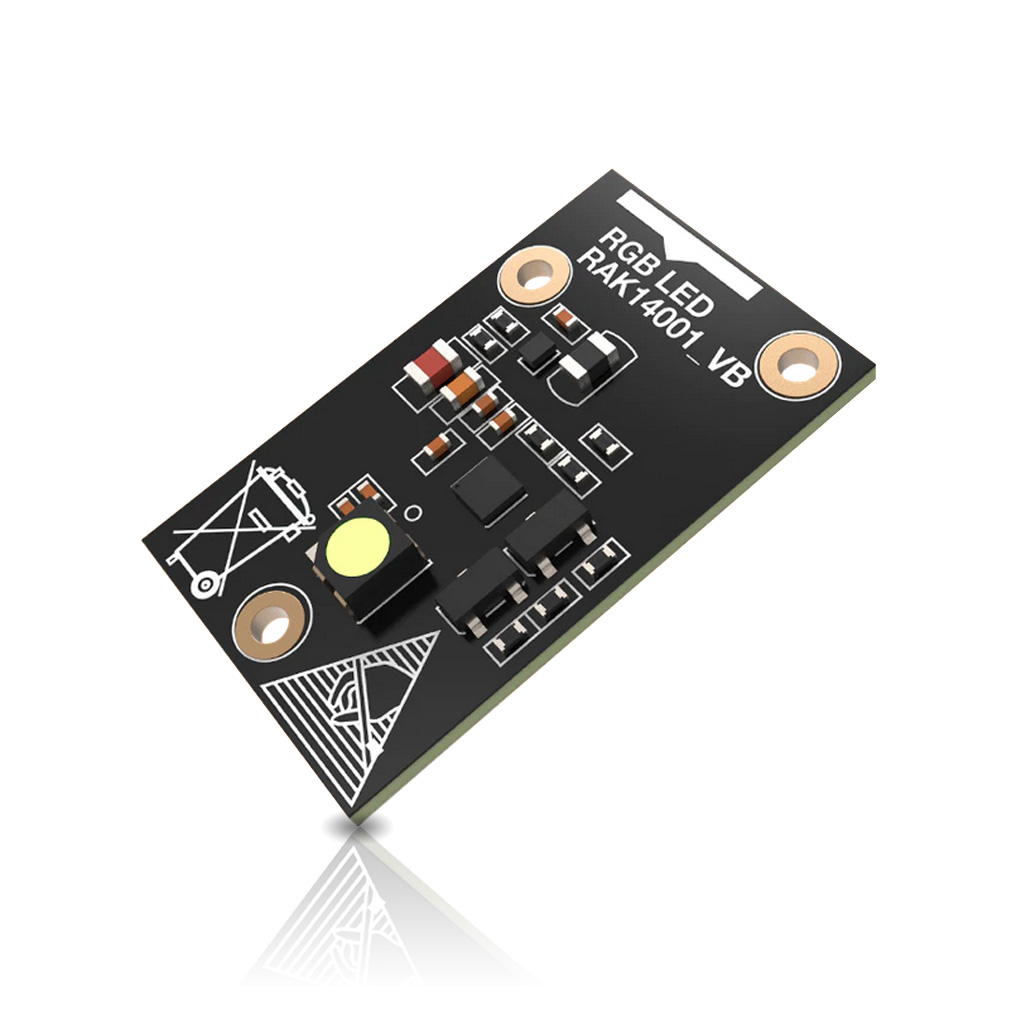

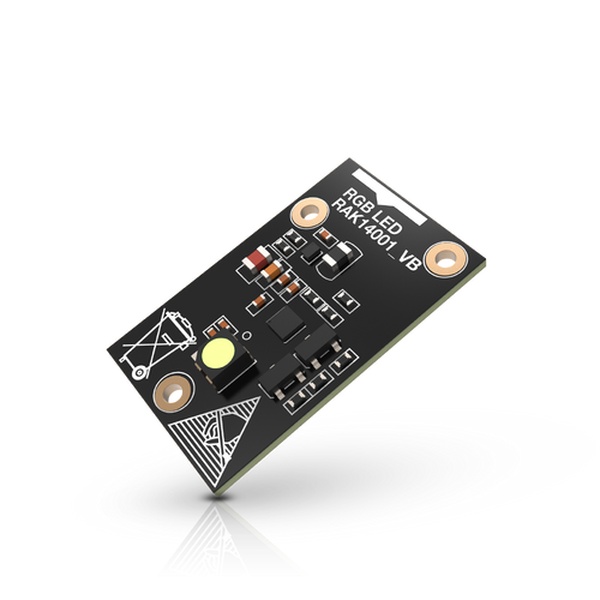

Модуль WisBlock Display RAK14001 построен на микросхеме светодиодного драйвера NCP5623B с тремя программируемыми выходами, подключенными к однокорпусному RGB-светодиоду в SMD-корпусе. Драйвер NCP5623B запитывается 5-вольтовым стабилизированным напряжением от встроенного чипа повышающего регулятора, черпающего ресурсы аккумуляторной батареи WisBlock-приложения. Драйвер обладает цифровым интерфейсом связи, принимает команды управления от процессорного модуля WisCore через последовательную шину I2C, "откликается" по 7-битному адресу 0111000 (0x38h). Предусмотренные драйвером настройки значений силы тока, в сочетании с автоматической регулировкой параметров широтно-импульсной модуляции каждого из LED-выходов, обеспечивают возможность получения необходимого цвета в рамках палитры из 16.7 млн. оттенков, одновременно позволяют с эффектом плавного нарастания или затухания устанавливать требуемый уровень интенсивности свечения в диапазоне от 0 до 100% яркости.

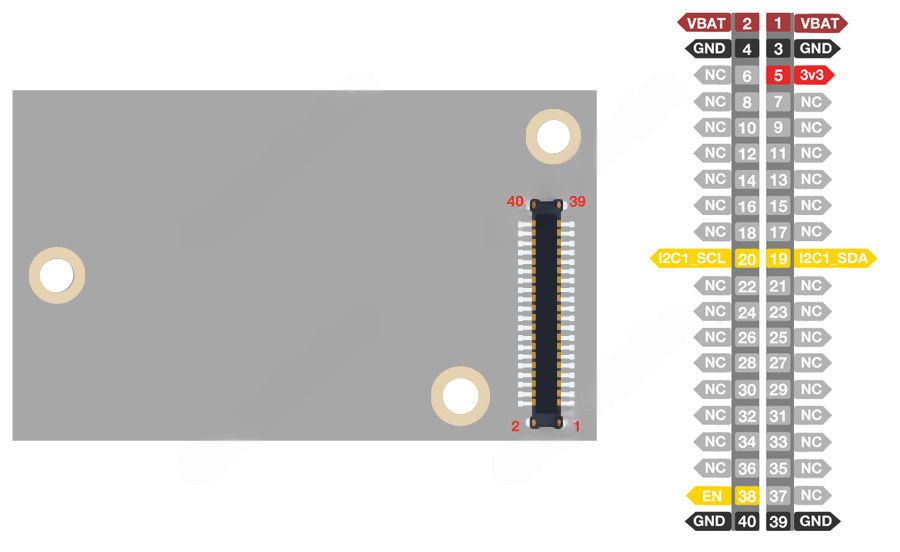

Назначение контактов коннектора WisConnector в модуле RAK14001 RGB LED

Модуль WisSensor RAK14001 оснащён 40-контактным соединительным разъёмом WisConnector, совместимым со слотом WisIO базовой платы WisBlock Base. Интерфейс RAK14001 задействует следующие контакты:

* - cоответствие обозначению контактов ввода-вывода общего назначения (GPIO) процессорного модуля WisCore.

Образец сборки

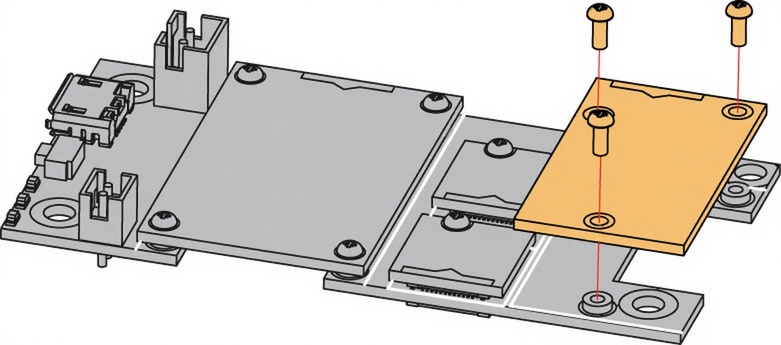

Модуль RAK14001 WisBlock RGB LED Module разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы приведено на изображении ниже, подключение с разворотом в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.

На лицевой стороне RAK14001 и прочих модулей WisBlock нанесена шелкографическая метка, которая указывает на область приложения механического усилия для безопасного извлечения модуля из разъёма базовой платы. Находится метка рядом с коннектором WisConnector.

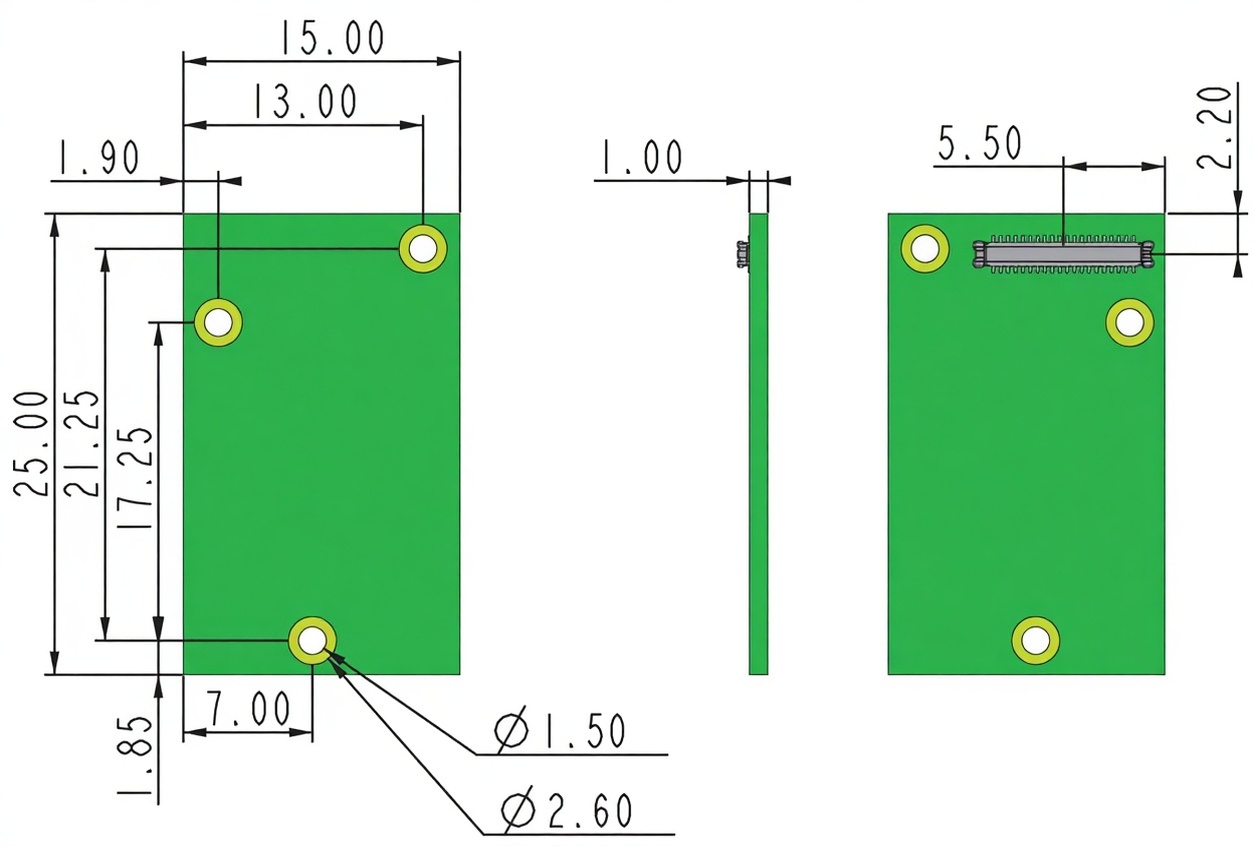

Физические размеры, мм

Электрическая принципиальная схема модуля со RGB светодиодом RAK14001 WisBlock Display

Техническая документация

1. Спецификация LED-драйвера NCP5623B ON Semiconductor LLC (англ., PDF, Datasheet);
2. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Руководство пользователя RAK14001 WisBlock RGB LED Module;
2. Ардуино соместимая библиотека для NCP5623B;
3. Пример программирования RAK14003 здесь и здесь;
4. Репозиторий исходного кода WisBlock на сайте GitHub;
5. Краткое руководство пользователя системы WisBlock;
6. Руководство по дизайну индивидуальных сенсорных WisIO модулей;
