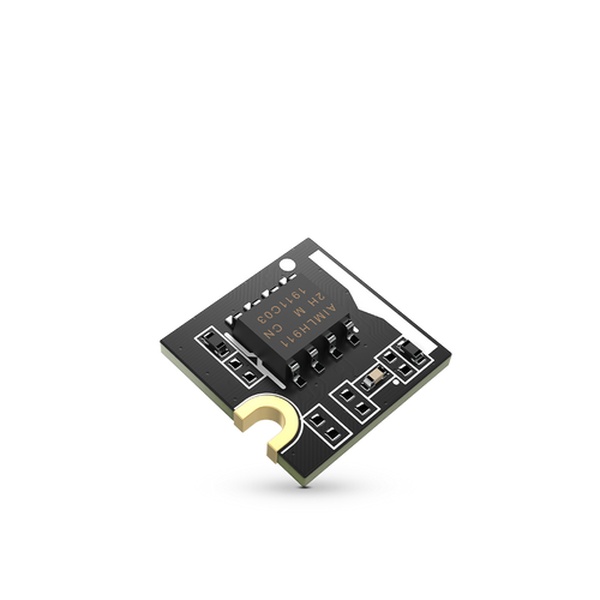

Модуль памяти EEPROM WisBlock Storage RAK15000 принадлежит к серии продуктов модульного конструирования WisBlock. Платформа ориентирована на разработку многоцелевых электронных IoT-приложений, совместимых с концепцией быстрой сборки готового решения из набора существующих узлов, с возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Благодаря множеству популярных технологий беспроводной связи, поддерживаемых платформой WisBlock, любая информация в приложении может быть получена или отправлена по радиоканалам LoRa в сетях LoRaWAN, а также в облачные или иные сервисы через соединения WiFi или Bluetooth. Вдобавок, система WisBlock предоставляет способ управления питанием интегрированных в WisBlock-устройство датчиков и сенсоров, позволяющий экономить ресурсы источника электроэнергии, путём включения модулей на время сбора данных.

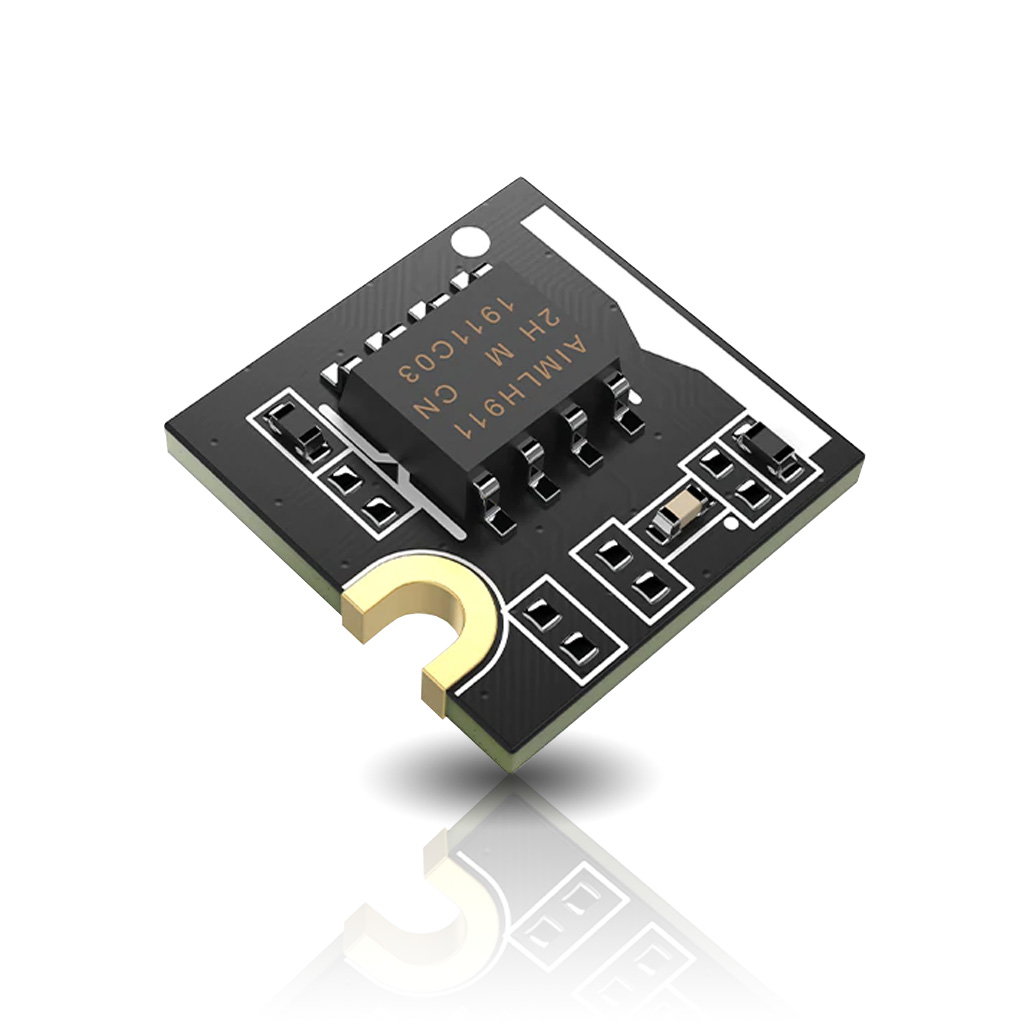

Модуль с энергонезависимой памятью RAK15000 расширяет платформу WisBlock вместительным хранилищем цифровой информации, и предназначен для записи и хранения различного рода данных, использумых в работе приложения. Модуль RAK15000 позволяет хранить данные на протяжении многих десятков лет, обращаться к ранее внесённым в память данным после включения питания или перезапуска устроства, удалять их или перезаписывать в любой момент. Микросхема AT24CM02 с ультранизким потреблением электроэнергии, содержит 2097152 бит (2 Мбит) электрически стираемой и программируемой памяти (EEPROM), обладает запасом циклов записи до 1млн, и безлимитным количеством обращений для чтения, внутренне организованна в виде массива из 262.144 слов (word) по 8 бит в каждом. Память поддерживает режим страничной (мультибайтовой) записи данных размером до 256 байт, включая частичную запись страницы, или запись единичного байта, затрачивая время на выполнение одного цикла менее 10 мсек. Связь между чипом EEPROM-памяти и процессорным модулем WisBlock Core организована через интерфейс последовательной шины I2C с адресом 0х50h по умолчанию.

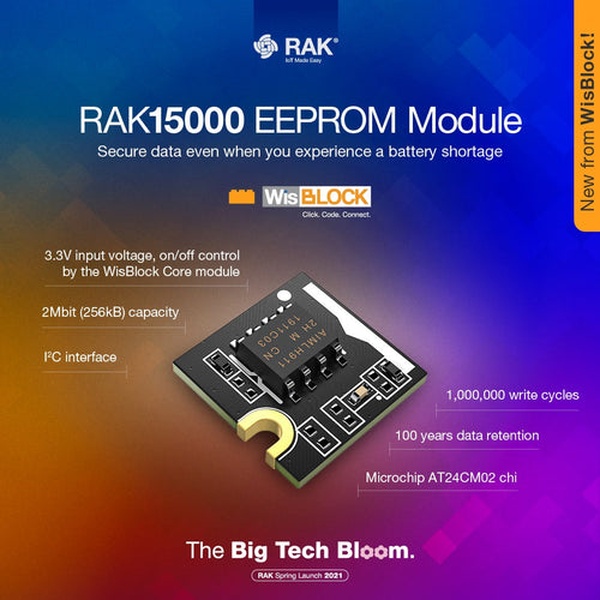

Технические характеристики

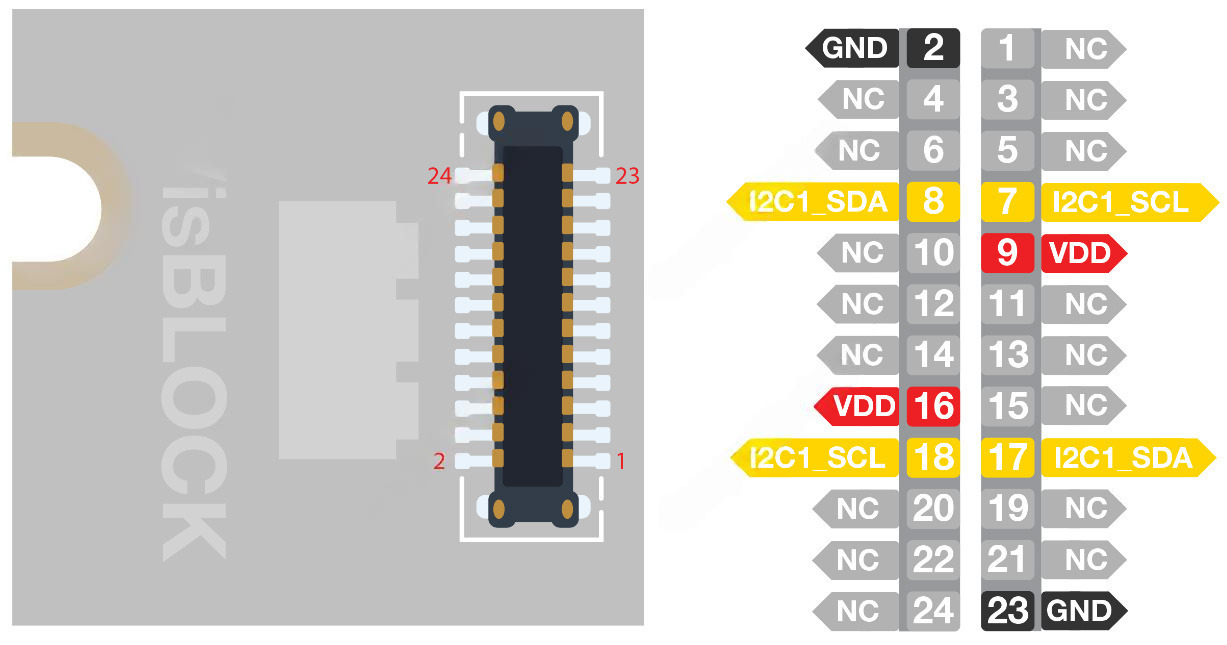

Назначение контактов коннектора WisConnector модуля c памятью EEPROM RAK15000 Storage

Модуль WisSensor RAK15000 оснащён 24-контактным соединительным разъёмом WisConnector, совместимым со слотом WisSensor базовой платы WisBlock Base. Интерфейс RAK15000 задействует следующие контакты:

Образец сборки

Модуль хранения информации RAK15000 WisBlock Storage спроектирован для работы с базовой платой WisBase, через которую он получает питающее напряжение. Дополнительно для работы с модулем EEPROM-памяти потребуется вычислительный блок с интегрированным программируемым контроллером WisBlock Core.

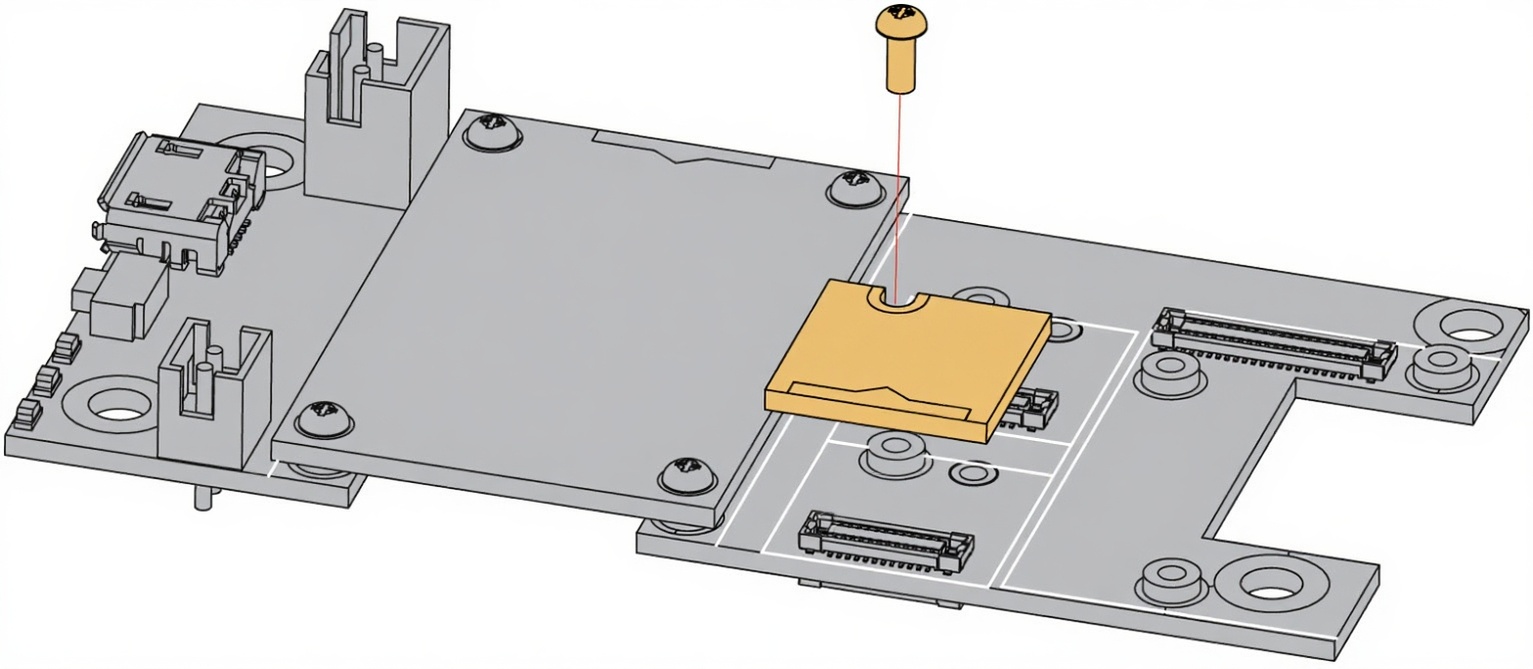

На изображении показан способ крепления RAK15000 к свободному слоту на верхней стороне RAK5005-O. Плата может быть установлена в любой из четырех имеющихся слотов (A-D). Модуль полностью поддерживает метод реверсивного (с разворотом платы) подключения, применяемого в платформе WosBlock.

На лицевой стороне RAK15000 и прочих модулей WisBlock нанесена шелкографическая метка, которая указывает на область приложения механического усилия для безопасного извлечения модуля из разъёма базовой платы. Находится метка рядом с коннектором WisConnector.

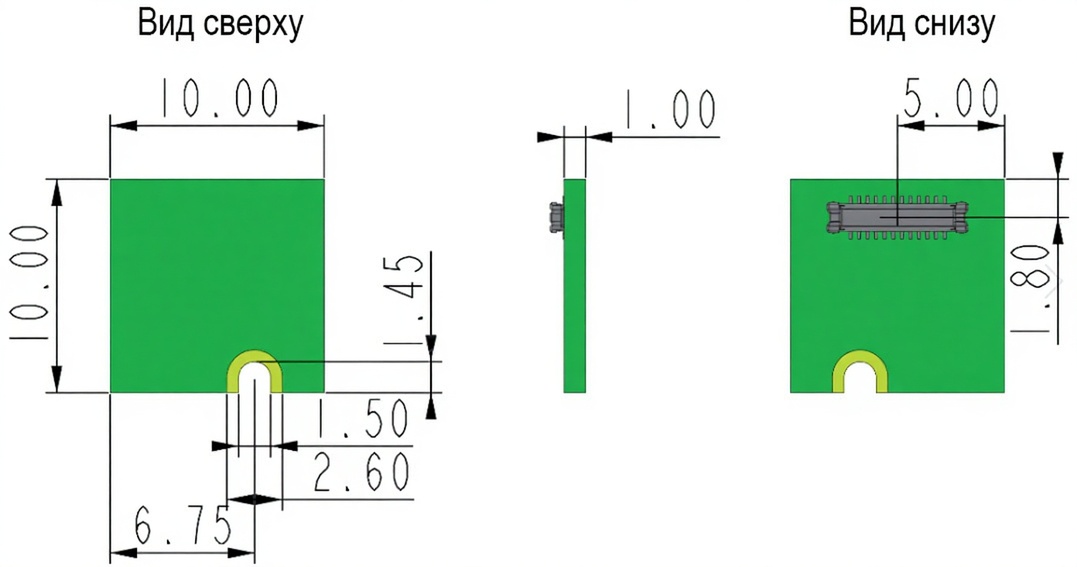

Физические размеры, мм

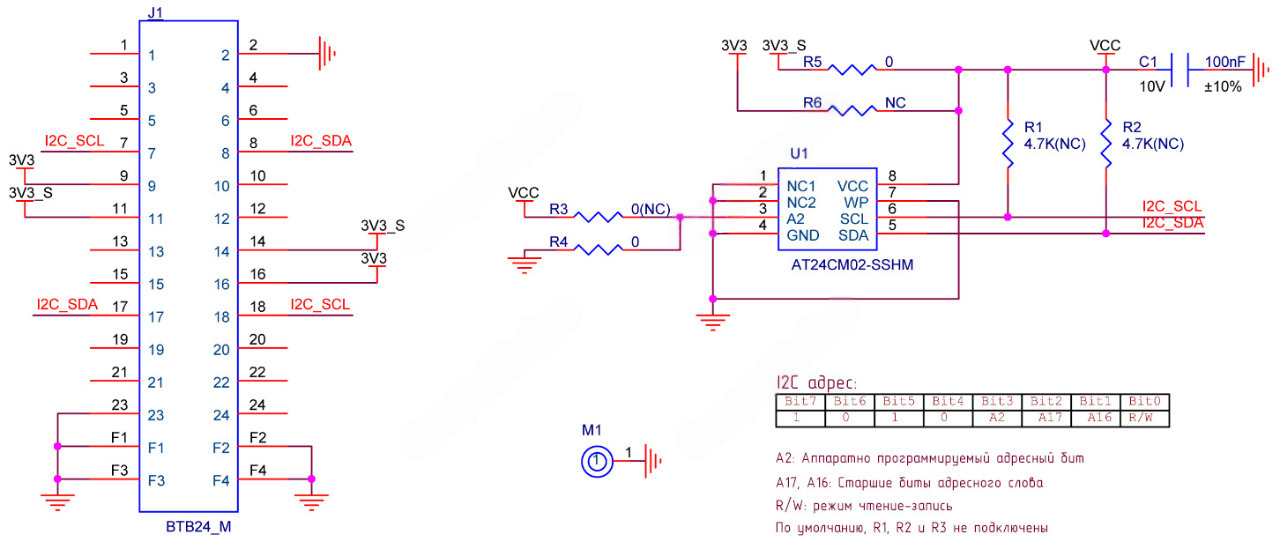

Электрическая принципиальная схема модуля с EEPROM-памятью RAK15000 WisStorage

Техническая документация

1. Спецификация EEPROM памяти AT24CM02 Microchip (англ., PDF, Datasheet);
2. Характеристики коннекторов FBB (.PNG);
