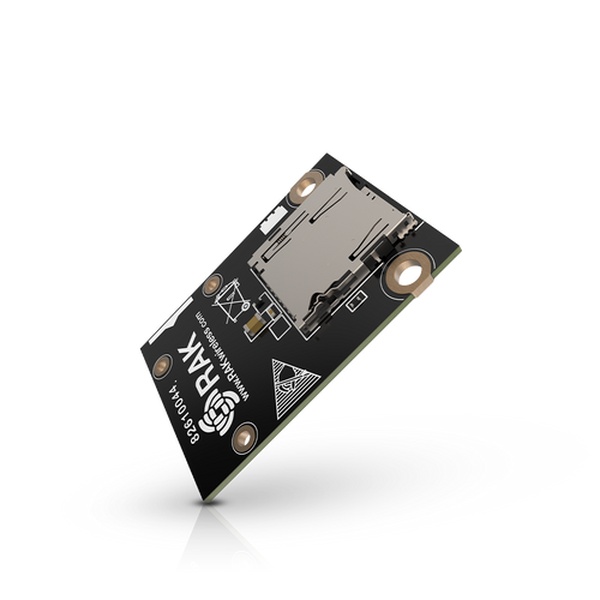

Модуль с держателем карт MicroSD WisBlock Storage RAK15005 принадлежит к серии продуктов модульного конструирования WisBlock. Платформа ориентирована на разработку многоцелевых электронных IoT-приложений, совместимых с концепцией быстрой сборки готового решения из набора существующих узлов, с возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Благодаря множеству популярных технологий беспроводной связи, поддерживаемых платформой WisBlock, любая информация в приложении может быть получена или отправлена по радиоканалам LoRa в сетях LoRaWAN, а также в облачные или иные IoT-сервисы по протоколам WiFi или Bluetooth. Вдобавок, система WisBlock обладает средством управления питанием интегрированных в WisBlock-устройство датчиков и сенсоров, экономящим ресурсы источника электроэнергии включением модулей на время сбора или обработки данных.

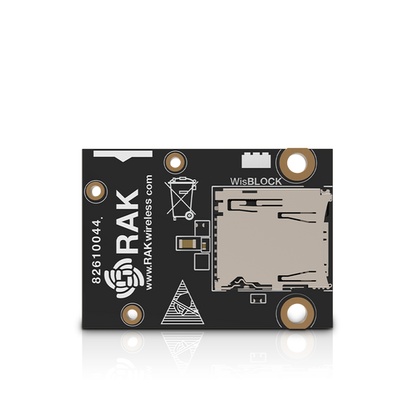

Модуль RAK15002 с интегрированным слотом чтения/записи карт памяти Micro SD - это гибкий инструмент хранения информации в цифровом виде, основным хранилищем которого является ультракомпактная внешняя съёмная TF-карта формата Micro SD / SDHC. В отличии от накопителей с предустановленными чипами Flash-памяти, преимущество применения внешней памяти определяется отсутствием чёткой границы размеров свободного физического пространства. Внешнюю карту MicroSD легко заменить при её неисправности. Весь объём памяти SD-карты, целиком доступный из WisBlock-приложения, может как угодно варьироваться в пределах 32 ГБ. Например, простым приложениям, оперирующим только текстом, цифрами и таблицами, вполне достаточно минимальных 1-2 ГБ. Зато "тяжёлым" мультимедийным программам, чей пользовательский интерфейс построен на графике, в том числе со звуковым сопровождением разнообразных событий, определённо может потребоваться куда больший запас. Использование внешней карты делает возможным обработку имеющихся внутри накопителя данных на других электронных системах с аналогичным средством ввода/вывода информации: настольные ПК и ноутбуки, планшеты и смартфоны, и т.д.

Технические характеристики

В схеме модуля RAK15002 задействован отдельный вывод CD, сигнализирующий на цифровой вход IO6 процессорного модуля WisCore информацию о наличии установленной в слоте карты. Следует избегать выемки карты из слота держателя во время операций чтения или записи информации. Принудительное её извлечение способно привести к частичной или полной потере всех данных, с высокой вероятностью непоправимой порчи самой карты.

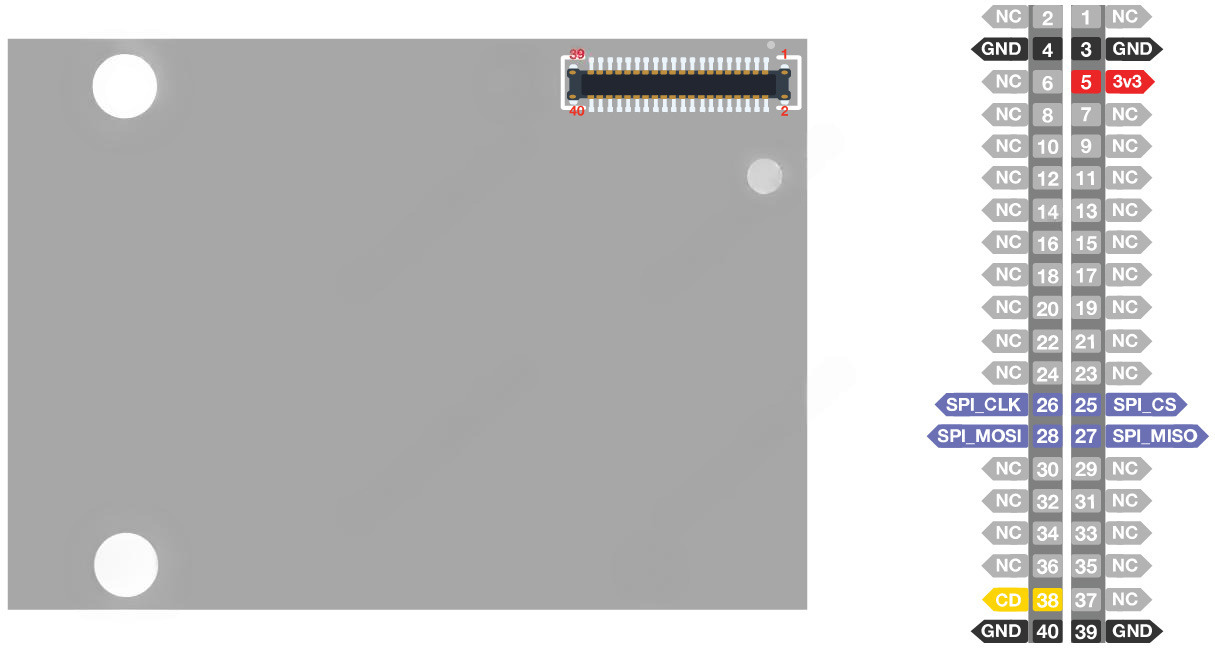

Назначение контактов коннектора WisConnector модуля карты памяти MicroSD RAK15002

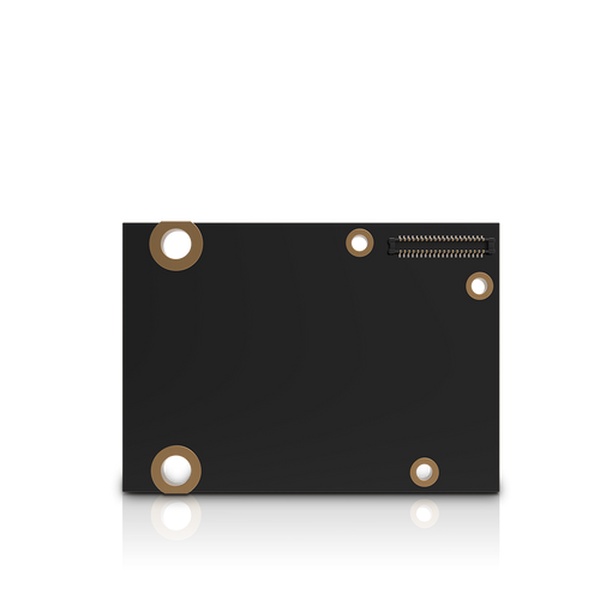

Модуль WisSensor RAK15002 оснащён 40-контактным соединительным разъёмом WisConnector, совместимым со слотом WisIO базовой платы WisBlock Base. Интерфейс RAK15002 задействует следующие контакты:

* - cоответствие обозначению контактов ввода-вывода общего назначения (GPIO) процессорного модуля WisCore.

Образец сборки

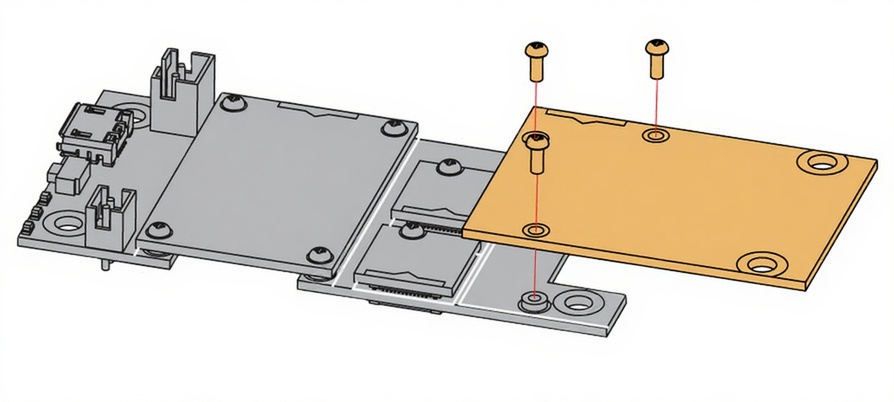

Модуль RAK15002 WisBlock Micro SD Card Module разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы приведено на изображении ниже, подключение с разворотом в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.

На лицевой стороне RAK15002 и прочих модулей WisBlock нанесена шелкографическая метка, которая указывает на область приложения механического усилия для безопасного извлечения модуля из разъёма базовой платы. Находится метка рядом с коннектором WisConnector.

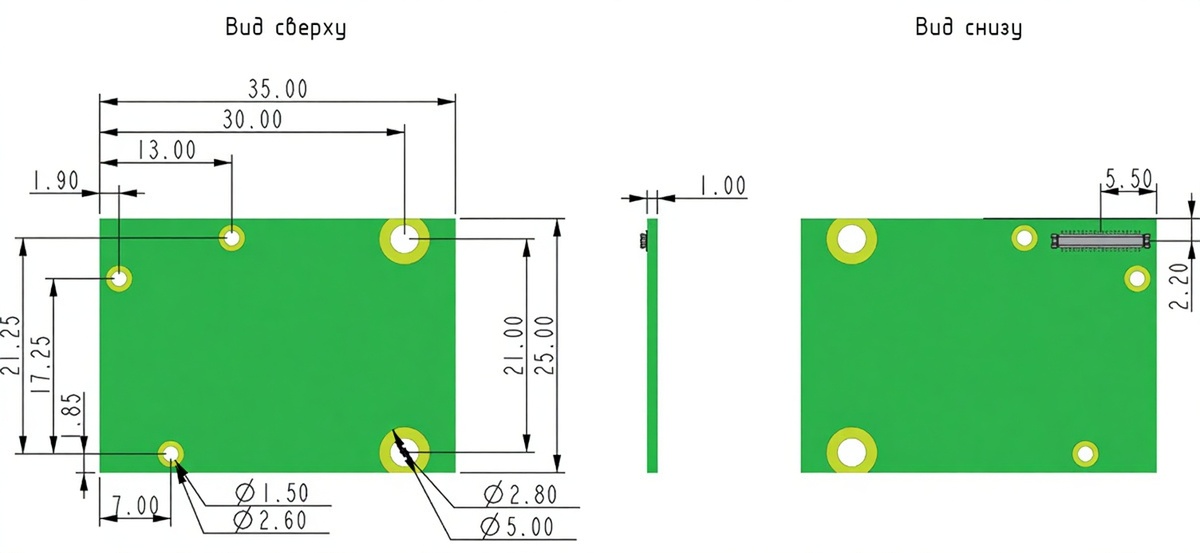

Физические размеры, мм

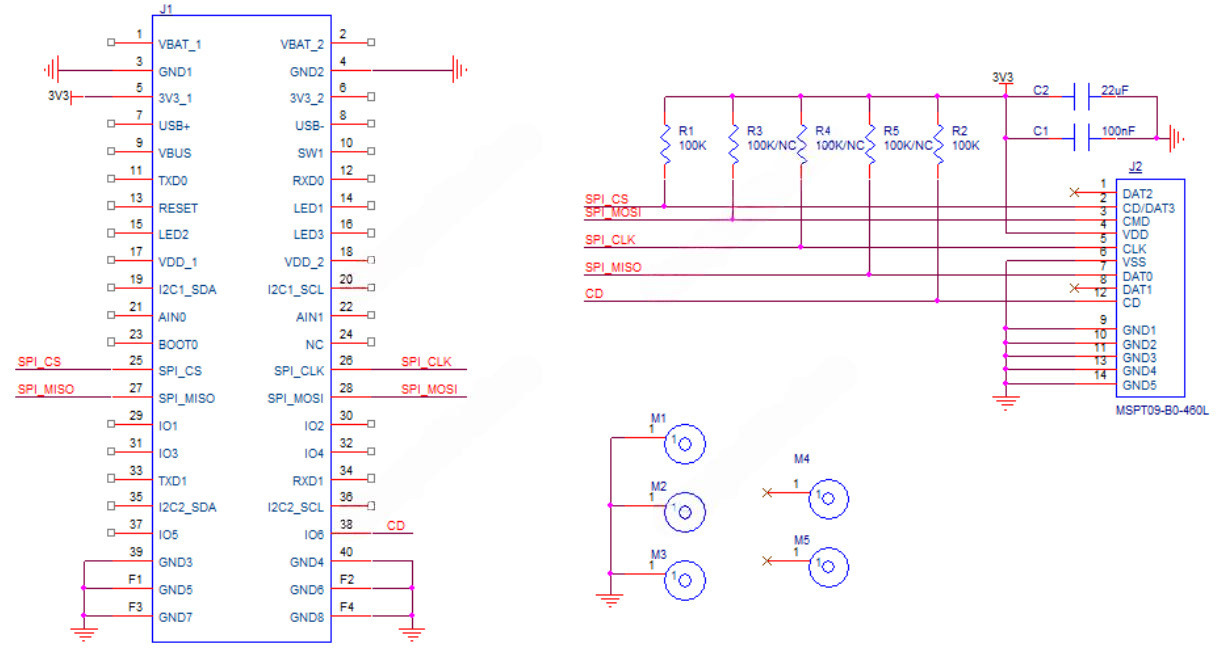

Электрическая принципиальная схема модуля съёмной карты памяти Miscro SD RAK15002

Техническая документация

1. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Краткое руководство пользователя RAK15002 WisBlock Storage MicroSD Module;
2. Пример программирования RAK15002 для процессорного модуля RAK4630;
3. Пример программирования RAK15002 для процессорного модуля RAK11200;
4. Пример программирования RAK15002 для процессорного модуля RAK11300;
5. Репозиторий исходного кода WisBlock на сайте GitHub;
6. Краткое руководство пользователя системы WisBlock;
7. Руководство по дизайну индивидуальных сенсорных WisIO модулей;
