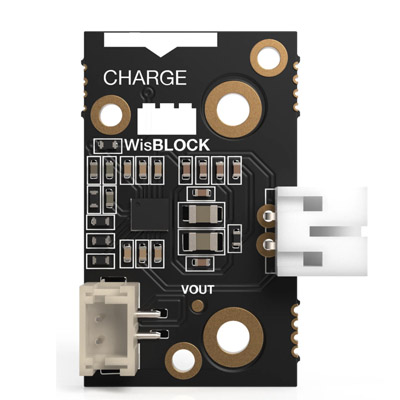

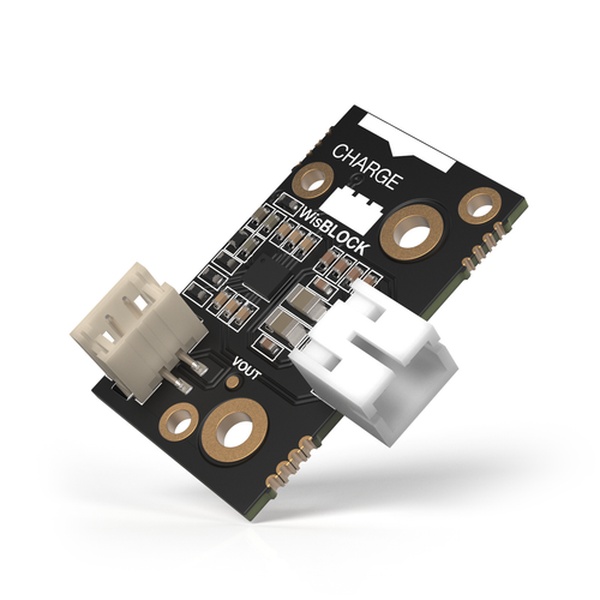

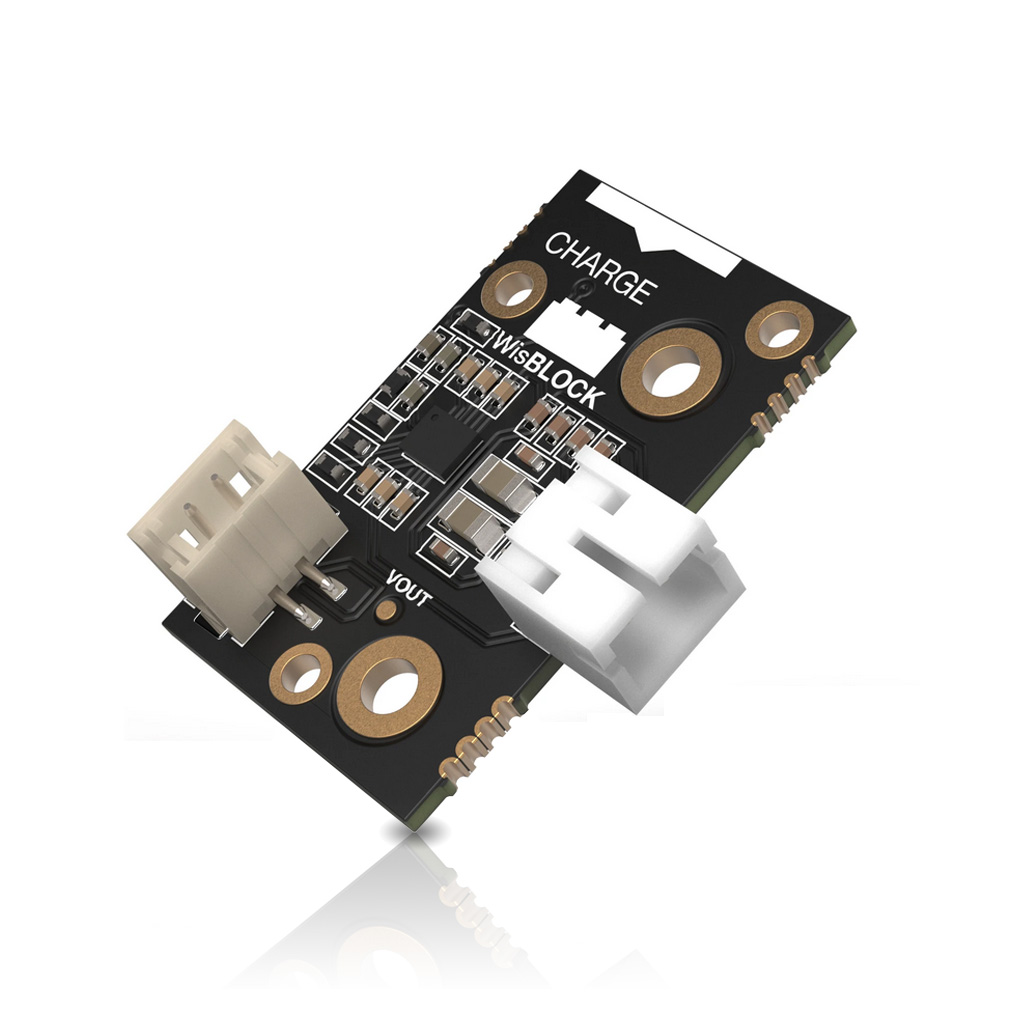

Модуль беспроводного зарядного устройства RAK19006 принадлежит к серии продуктов модульного конструирования WisBlock. Платформа ориентирована на разработку многоцелевых электронных IoT-приложений, совместимых с концепцией быстрой сборки готового решения из набора существующих узлов, с возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Благодаря множеству популярных технологий беспроводной связи, поддерживаемых платформой WisBlock, любая информация в приложении может быть получена или отправлена по радиоканалам LoRa в сетях LoRaWAN, а также в облачные или иные IoT-сервисы по протоколам WiFi или Bluetooth. Вдобавок, система WisBlock обладает средством управления питанием интегрированных в WisBlock-устройство датчиков и сенсоров, экономящим ресурсы источника электроэнергии включением модулей на время сбора или обработки данных.

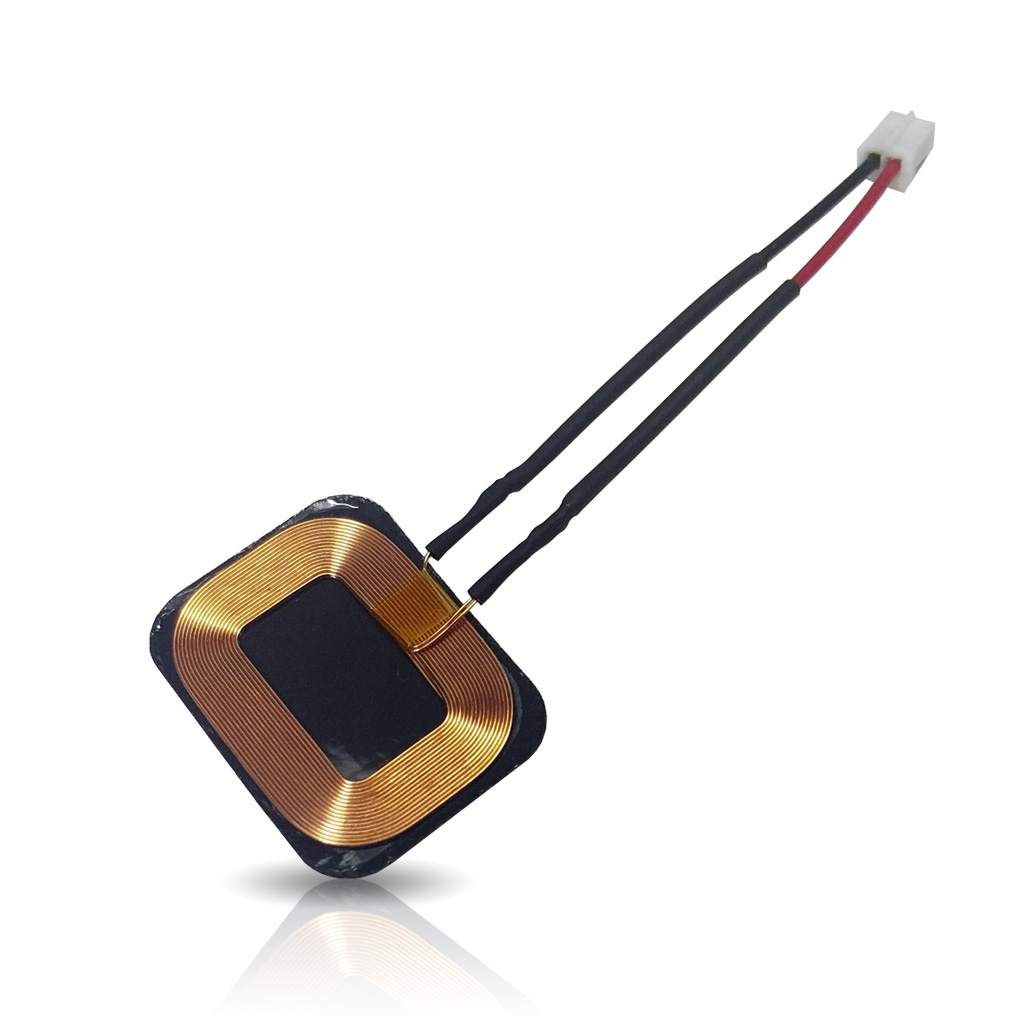

Модуль RAK19006 WisBlock Power оснащён высокотехнологичным чипом CPS3008 производства Convenient Power, поддерживающим современный стандарт индуктивной передачи маломощной электроэнергии WPC Qi Battery Charging 1.2.4, разработанным в 2008 году для устройств беспроводной зарядки, и соответствует спецификации JEITA для Li-Ion батарей. Однокристальная микросхема модуля ЗУ содержит RX-приёмник, преобразующий напряжение переменного тока, передающегося через специальные индуктивные катушки от устройства с TX-передатчиком, в напряжение с постоянным током. Во внутренней схеме CPS3008 интегрированы контуры выпрямительного стабилизатора и 5-вольтового зарядного устройства, позволяющие заряжать батареи напрямую от чипа и контролировать их текущий уровень. Применение модуля RAK19006 в составе WisBlock-приложения избавляет устройство от необходимости проводного подключения для пополнения ресурсов активного источника питания. Вместе с модулем RAK19006, WisBlock сможет заряжаться в режиме 5-ватного потребления энергии от любого Qi-зарядного устройства.

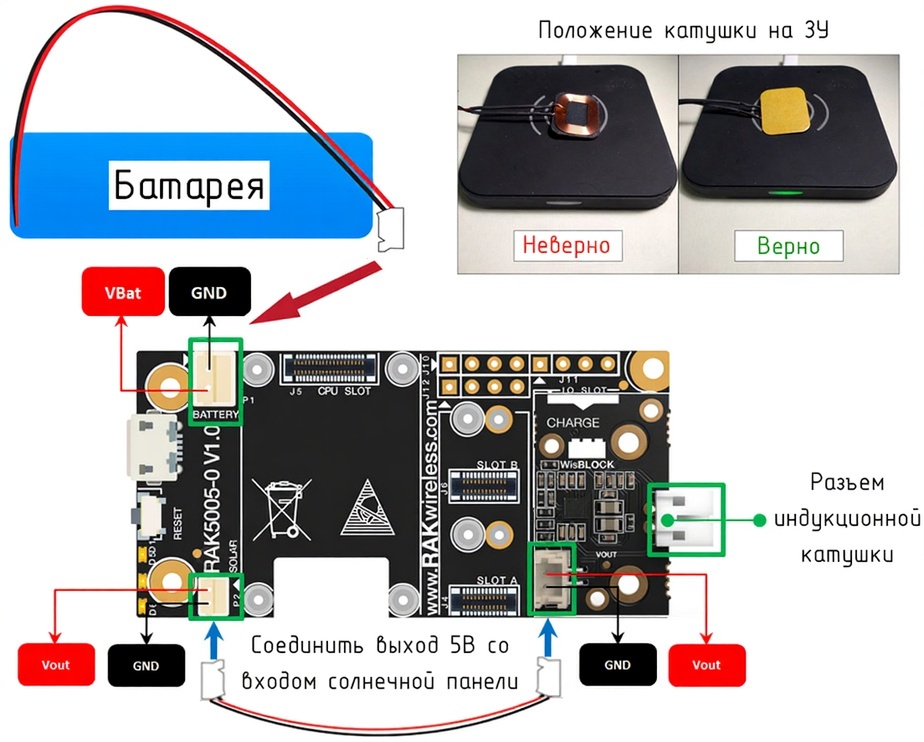

Пример подключения RAK19006 через порт солнечной батареи

Назначение контактов коннектора WisConnector модуля беспроводной зарядки RAK19006 WisBlock Power

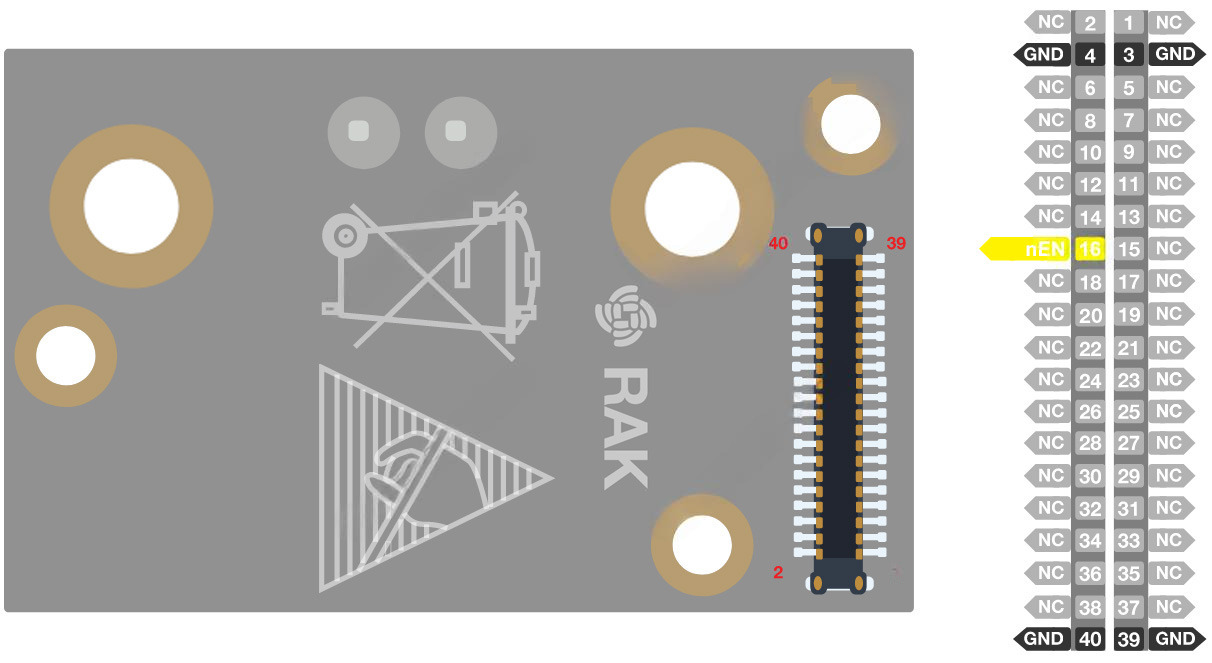

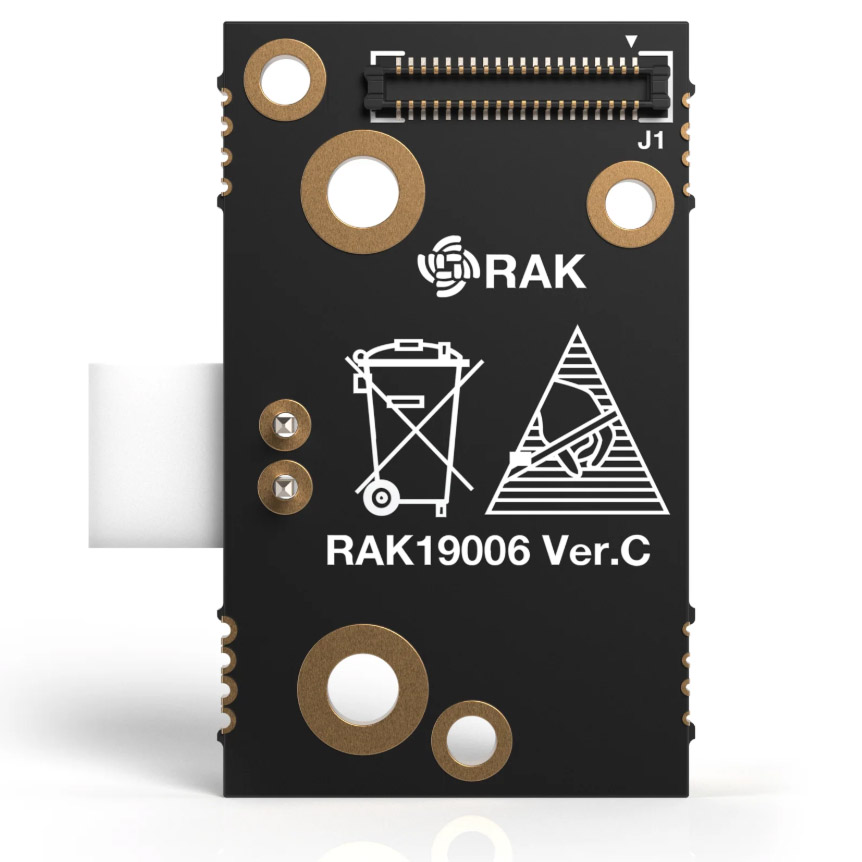

Модуль WisSensor RAK19006 оснащён 40-контактным соединительным разъёмом WisConnector, совместимым со слотом IO Slot базовой платы WisBlock Base. Интерфейс RAK19006 задействует следующие контакты:

Образец сборки

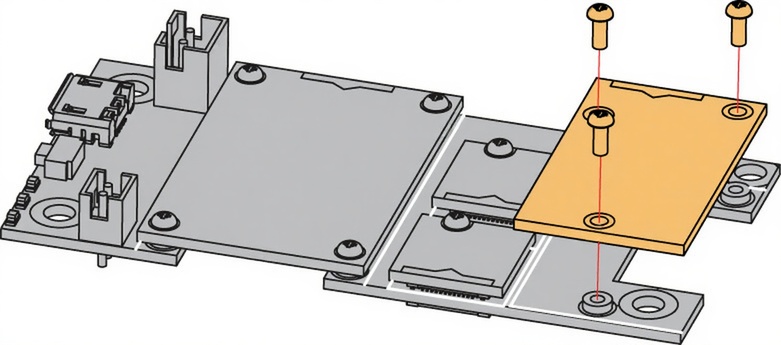

Модуль RAK19006 WisBlock Wireless Charge Module разработан для установки в 40-контактный слот WisBlock IO, имеющийся в распоряжении полноразмерных базовых плат наподобие RAK5005-O. Правильное расположение платы приведено на изображении ниже, подключение с разворотом в противоположном направлении к коннектору "IO Slot" не предусмотрено в системе WisBlock.

На лицевой стороне RAK19006 и прочих модулей WisBlock нанесена шелкографическая метка, которая указывает на область приложения механического усилия для безопасного извлечения модуля из разъёма базовой платы. Находится метка рядом с коннектором WisConnector.

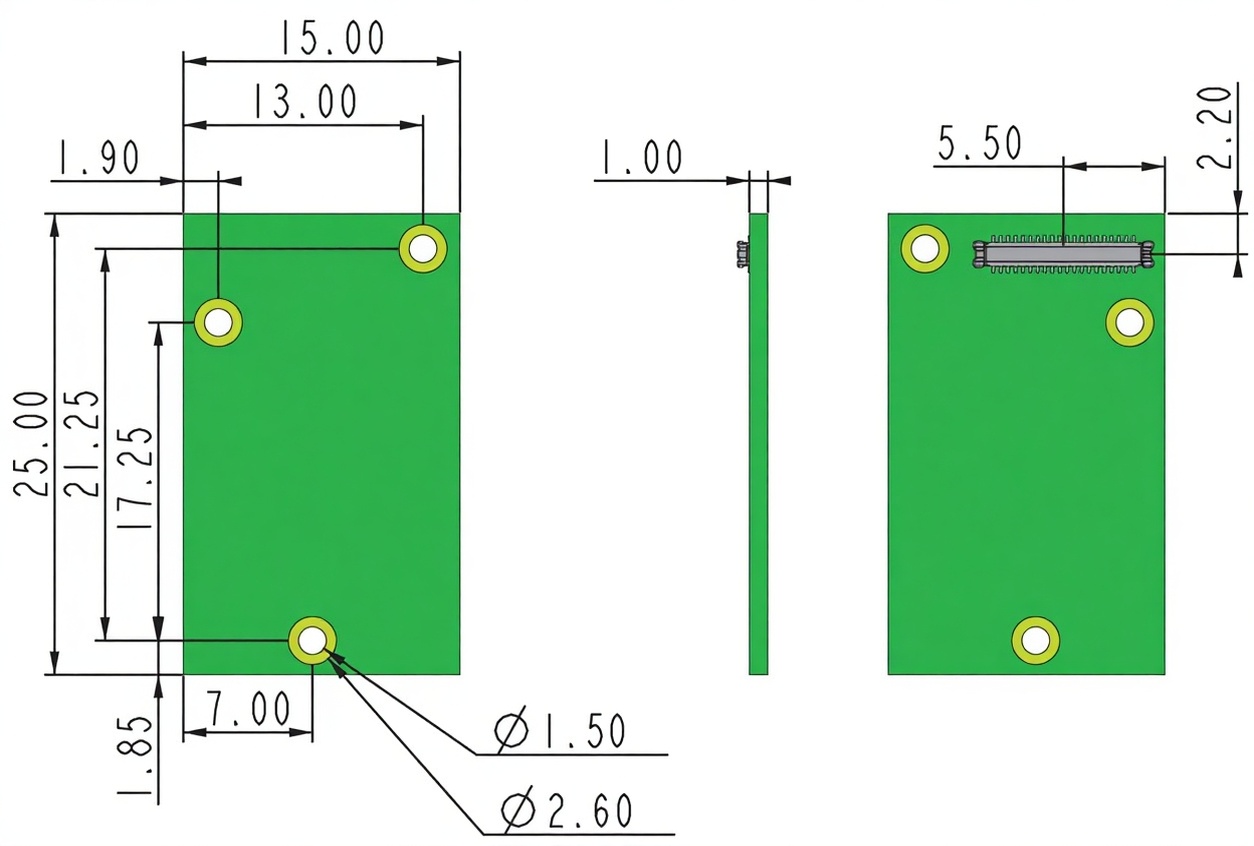

Физические размеры, мм

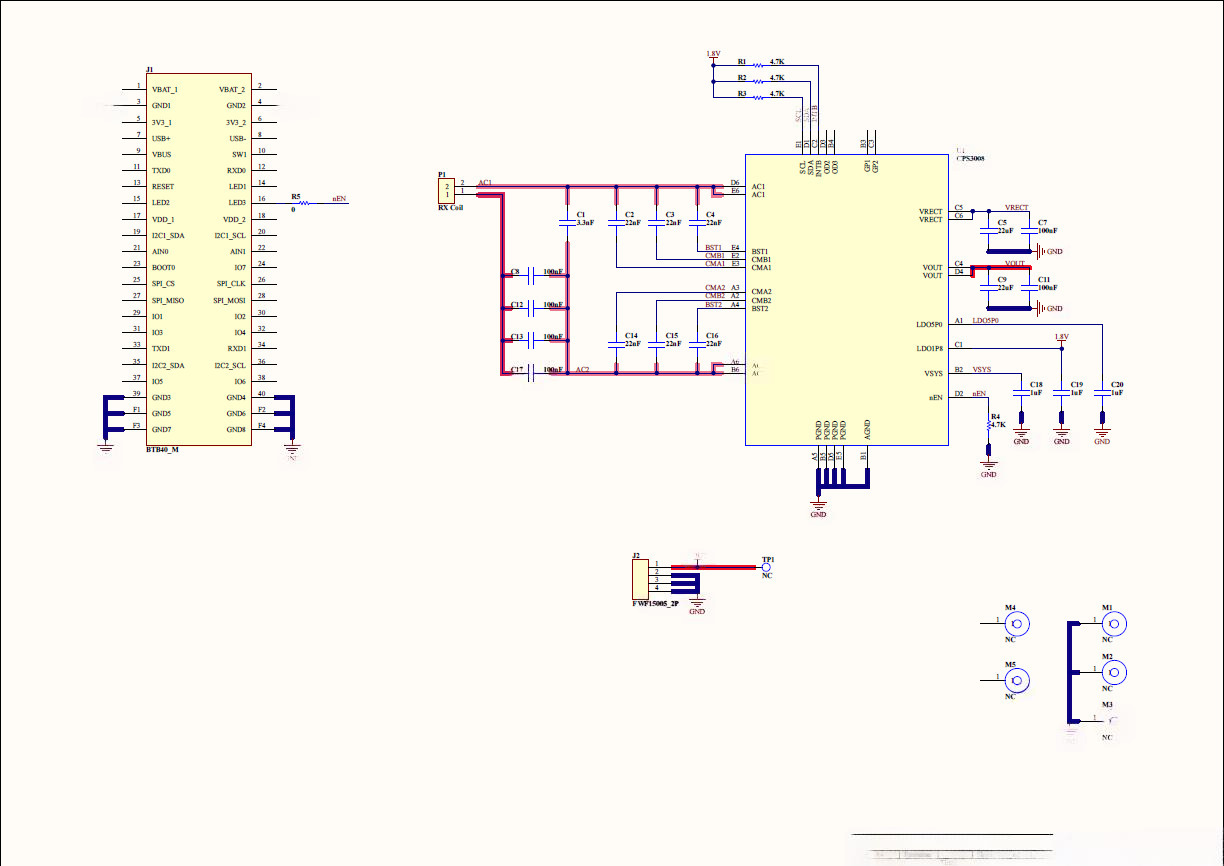

Электрическая принципиальная схема модуля с беспроводным приёмником энергии RAK19006 WisBlock Power

Техническая документация

1. Вступление к спецификации чипа беспроводного ЗУ CPS3008 Convenient Power (.JPG);
2. Функциональная диаграмма CPS3008 (.PDF);
3. Характеристики коннекторов FBB (.PNG);

Полезные ссылки

1. Краткое руководство пользователя RAK19006 WisBlock Power;
2. Пример программирования RAK19006 для процессорного модуля RAK4630;
3. Пример программирования RAK19006 для процессорного модуля RAK11200;
4. Пример программирования RAK19006 для процессорного модуля RAK11300;
5. Репозиторий исходного кода WisBlock на сайте GitHub;
6. Краткое руководство пользователя системы WisBlock;
7. Руководство по дизайну индивидуальных сенсорных WisIO модулей;
