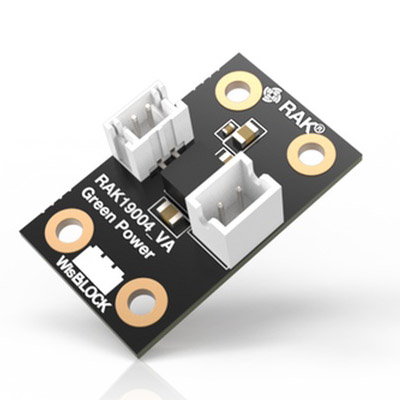

Модуль зелёной энергии RAK19004 относится к серии продуктов модульного конструирования WisBlock. Платформа ориентирована на разработку многоцелевых электронных IoT-приложений, совместимых с концепцией быстрой сборки готового решения из набора существующих узлов, с возможностью последующей лёгкой перекомпоновки аппаратной составляющей. Благодаря множеству популярных технологий беспроводной связи, поддерживаемых платформой WisBlock, любая информация в приложении может быть получена или отправлена по радиоканалам LoRa в сетях LoRaWAN, а также в облачные или иные IoT-сервисы по протоколам WiFi или Bluetooth. Вдобавок, система WisBlock обладает средством управления питанием интегрированных в WisBlock-устройство датчиков и сенсоров, экономящим ресурсы источника электроэнергии включением модулей на время сбора или обработки данных.

"Зелёной энергией" называется электроэнергия, добываемая экологически чистыми способами - это и ветряные генераторы, и водяные гидростанции, и солнечные батареи, и некоторые иные природные источники с возобновляемыми ресурсами. Динамика воздействия природных сил на ключевые элементы электрогенераторов всегда естественно разная - ветер дует то сильней, то слабей, раскручивая лопасти ветряка с различной скоростью, дневные лучи в ясный день освещают поверхность солнечной панели намного ярче, чем на рассвете или закате, или в дождливый пасмурный день. В следствии меняющихся условий, вырабатываемому электрогенераторами напряжению также свойственны колебания в большую или меньшую сторону. Модуль RAK19004 построен на чипе стабилизатора TPS55165-Q1 Texas Instruments с интегрированным преобразователем напряжения, имеющим фиксированный выход 5 вольт с постоянным током до 1 ампер. Работающий в паре с одним из перечисленных видов природных электрогенераторов, модуль зелёной энергии RAK19004 в автоматическом режиме переключается на понижение, когда входное напряжение от первоисточника укладывается в диапазон 6-36 В, или же включается в режим повышения при снижении входного напряжения до 2 вольт. Низкие входные параметры напряжения ограничивают выходную мощность модуля RAK19004 влоть до 2 ватт.

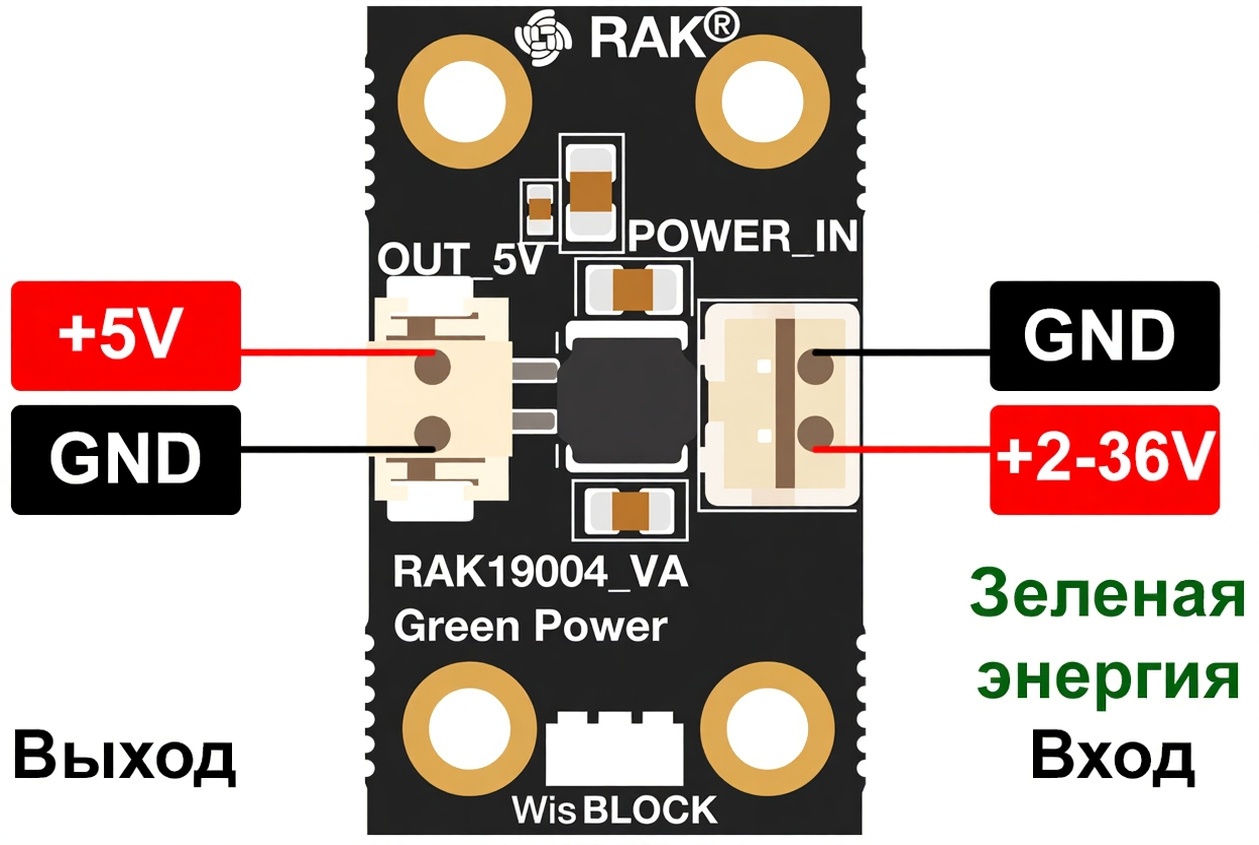

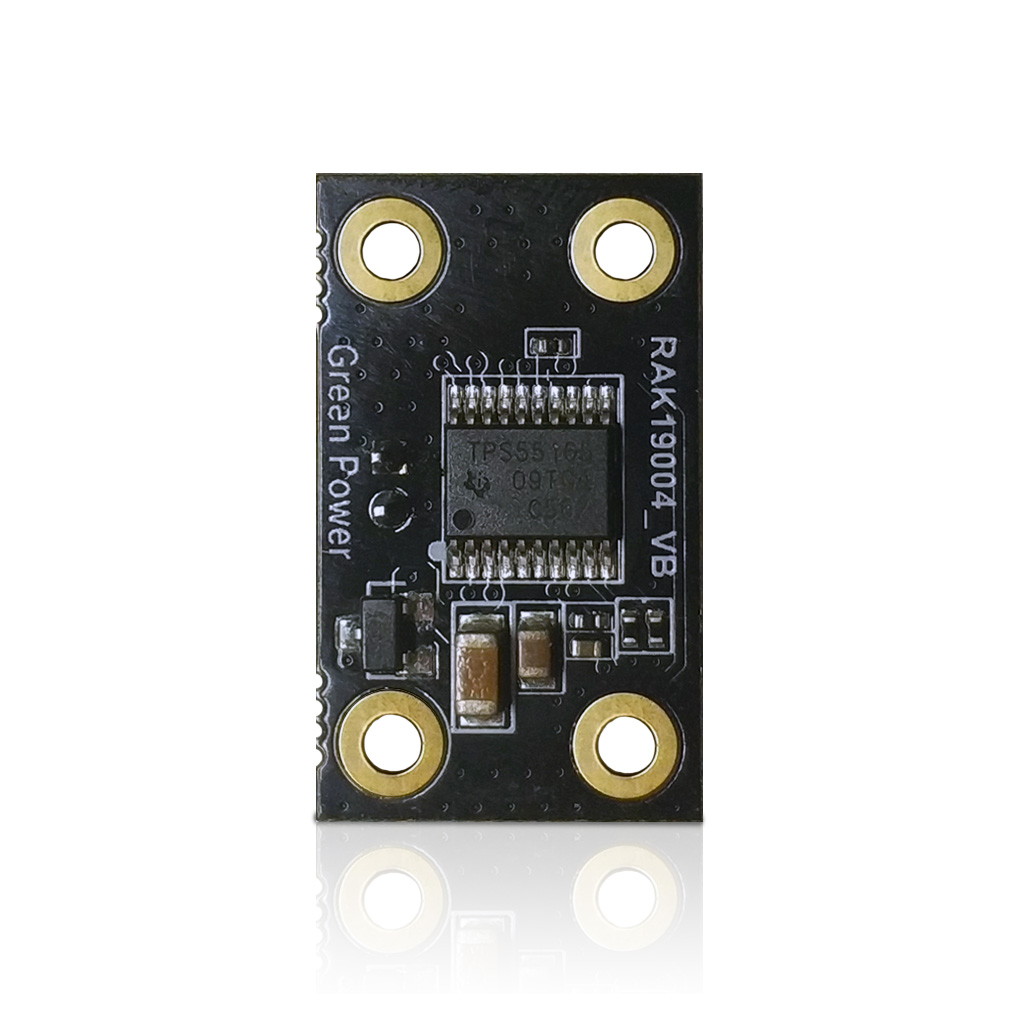

Во входном контуре универсального 5-вольтового стабилизатора TPS55165-Q1 установлен защитный транзистор, предотвращающий повреждение схемы RAK19004 из-за неправильной полярности присоединяемых контактов первоисточника. Дополнительно микросхема DC-DC преобразователя оснащена механизмами блокировки от перегрева свыше 145°C и превышения выходного напряжения. Контакты 5-вольтового выхода RAK19004 подключаются ко входу солнечной батареи базовой платы WisBlock, и не в ком разе не в разъём аккумуляторной батареи.

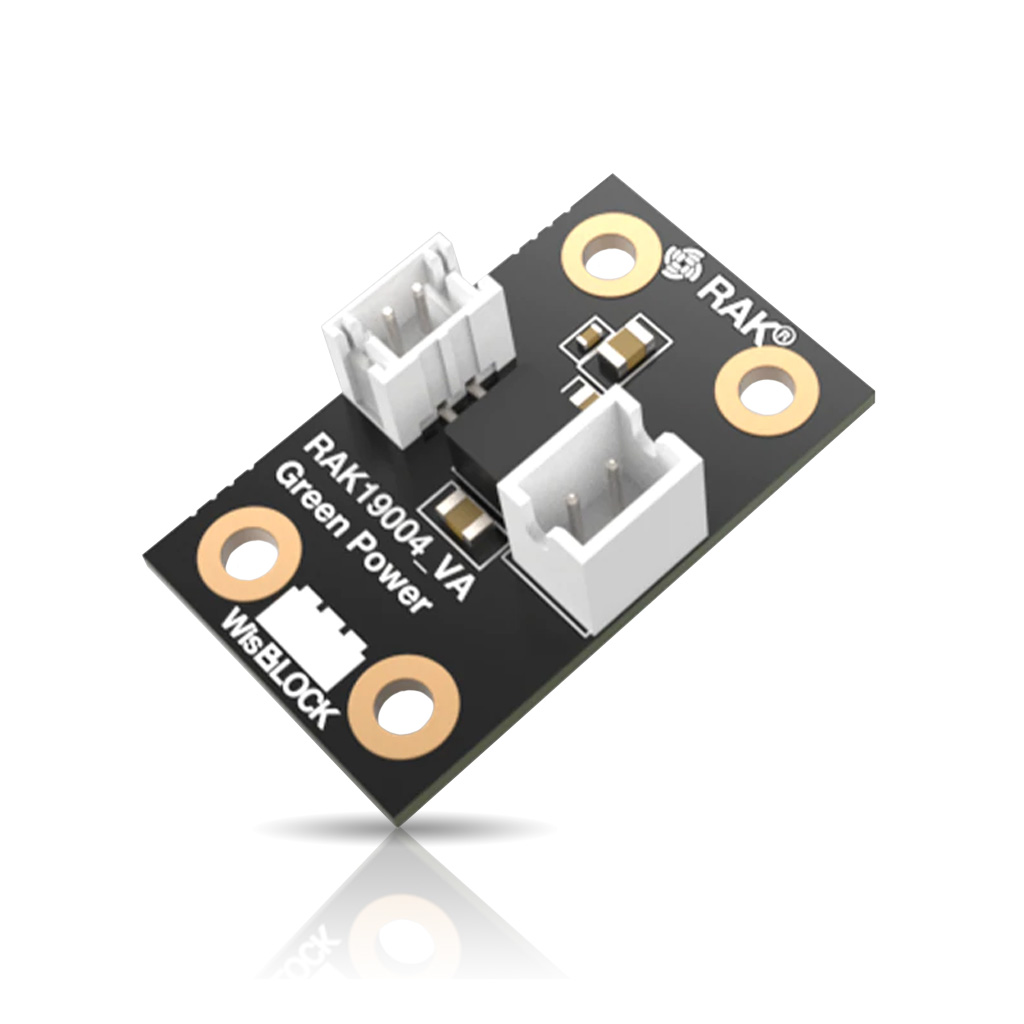

Коннектор WisConnector

У модуля RAK19004 Green Power отсутствует специализированный коннектор WisConnector, соединяющий многофункциональные модули платформы WisBlock с базовыми платами WisBase. В тоже время присутствуют 4 монтажных отверстия со внутренним диаметром 2.20 мм, с помощью которых модуль RAK19004 может быть закреплён в конструкции устройства или на произвольной поверхности.

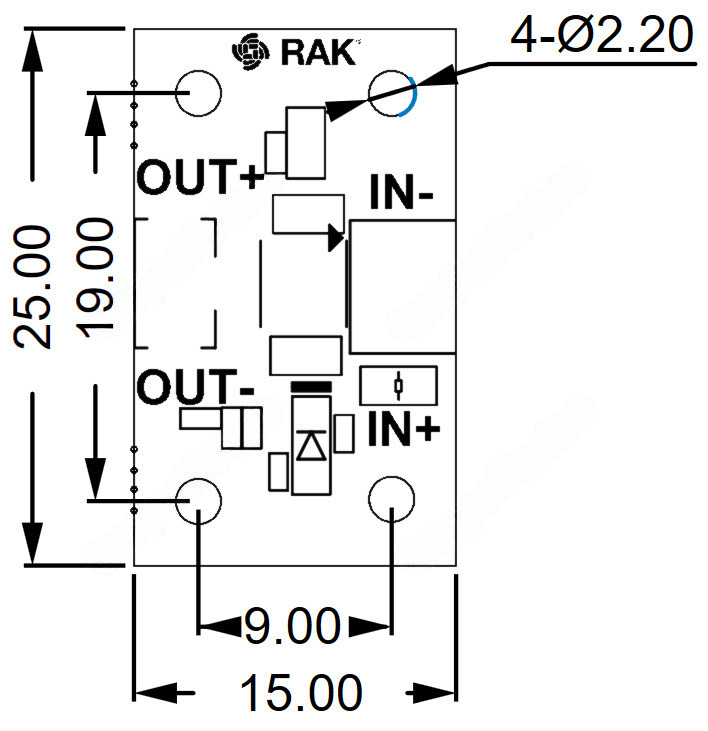

Физические размеры, мм

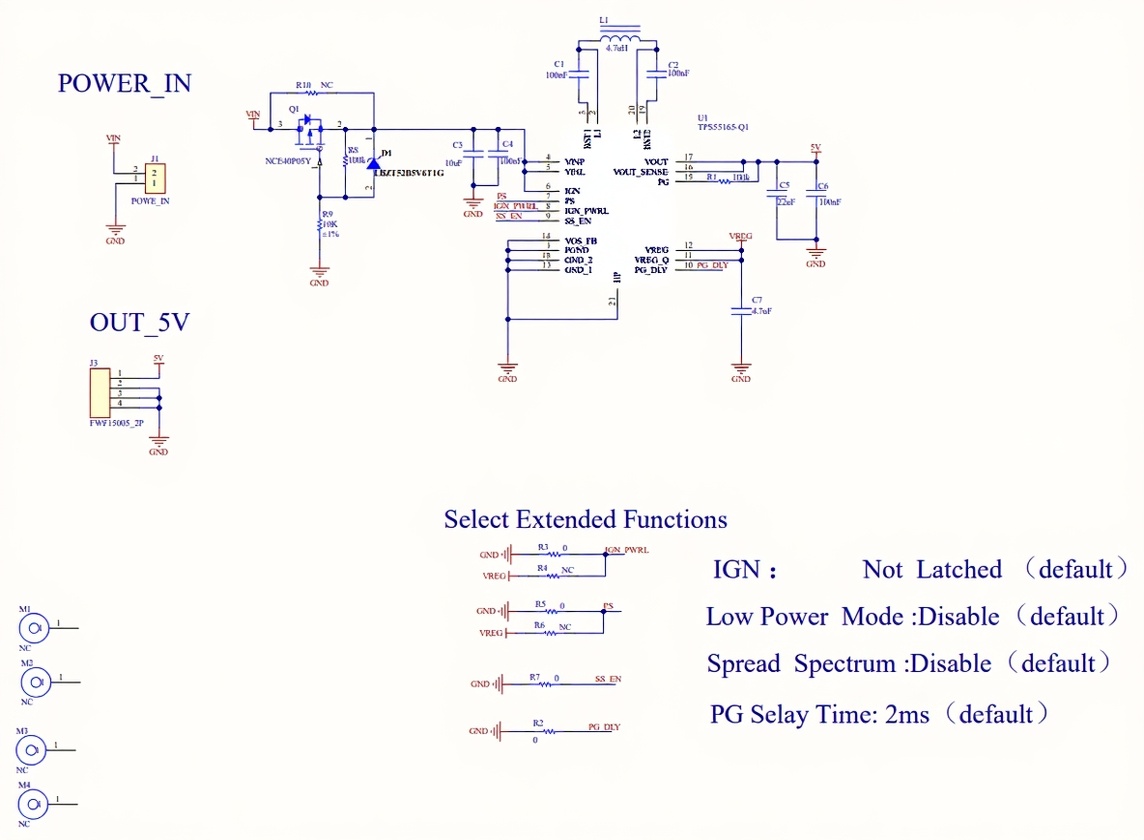

Электрическая принципиальная схема модуля зелёной энергии RAK19004

Техническая документация

1. Спецификация DC-DC преобразователя TPS55165-Q1 (англ., PDF, Datasheet);

Полезные ссылки

1. Репозиторий исходного кода WisBlock на сайте GitHub;
2. Краткое руководство пользователя системы WisBlock;
3. Руководство по дизайну индивидуальных Sensor модулей;
4. Руководство по дизайну индивидуальных WisIO модулей;
