Плата разработчика RAK5205-23-R01, SX1276 LoRa long range EU868, микроконтроллер ARM Cortex-M3 STM32L1, Ublox Max 7Q GPS, разъемы iPEX, питание от аккумулятора
Код товара: CTTL15314
 |
|
|
Плата RAK5205 WisTrio LPWAN Tracker построена на RAK811, в основе которого лежит микроконтроллер STM32L1 и чип Semtech SX1276. Это многофункциональная сенсорная плата с возможностью подключения LoRa и встроенным GPS. Это устройство идеально подходит в качестве инструмента быстрого прототипирования, для интеграции Интернета вещей и LoRaWAN Network. Он идеально подходит для устройств Интернета вещей, таких как отслеживание активов, интеллектуальное управление транспортными средствами и услуги на основе определения местоположения. Что наиболее важно, поддерживаются все среды разработки приложений, такие как CooCox IDE и Kiel, пользователи могут быстро разрабатывать собственные приложения.
- Совместимость со спецификацией семейства чипов Quectel X96 для решений IoT;
- Встроены SX1276 LoRa long range и Ublox Max 7Q GPS;
- Поддерживает глобальный безлицензионный диапазон ISM EU868;
- Микроконтроллер со сверхнизким энергопотреблением ARM Cortex-M3 STM32L1;
- Встроенные датчик окружающей среды BME680 (ЛОВ, давление, влажность, температура) и 3-осевой датчик MEMS LIS3DH (акселерометр);
- Антенный разъем iPEX для LoRa и GPS;
- Поддерживает протокол LoRaWAN 1.0.2, активацию по OTAA / ABP;
- Поддерживает программируемую скорость передачи данных до 300 кбит/с;
- Поддерживает литиевый аккумулятор на 3,7 вольт, с возможностью зарядки через порт micro-USB или от солнечной батареи 5 вольт;
- Поддерживает спящий режим, снижая энергопотребление до 14.5 мкА;
- Поддерживает интерфейсы I2C, GPIO, UART и ADC;
|

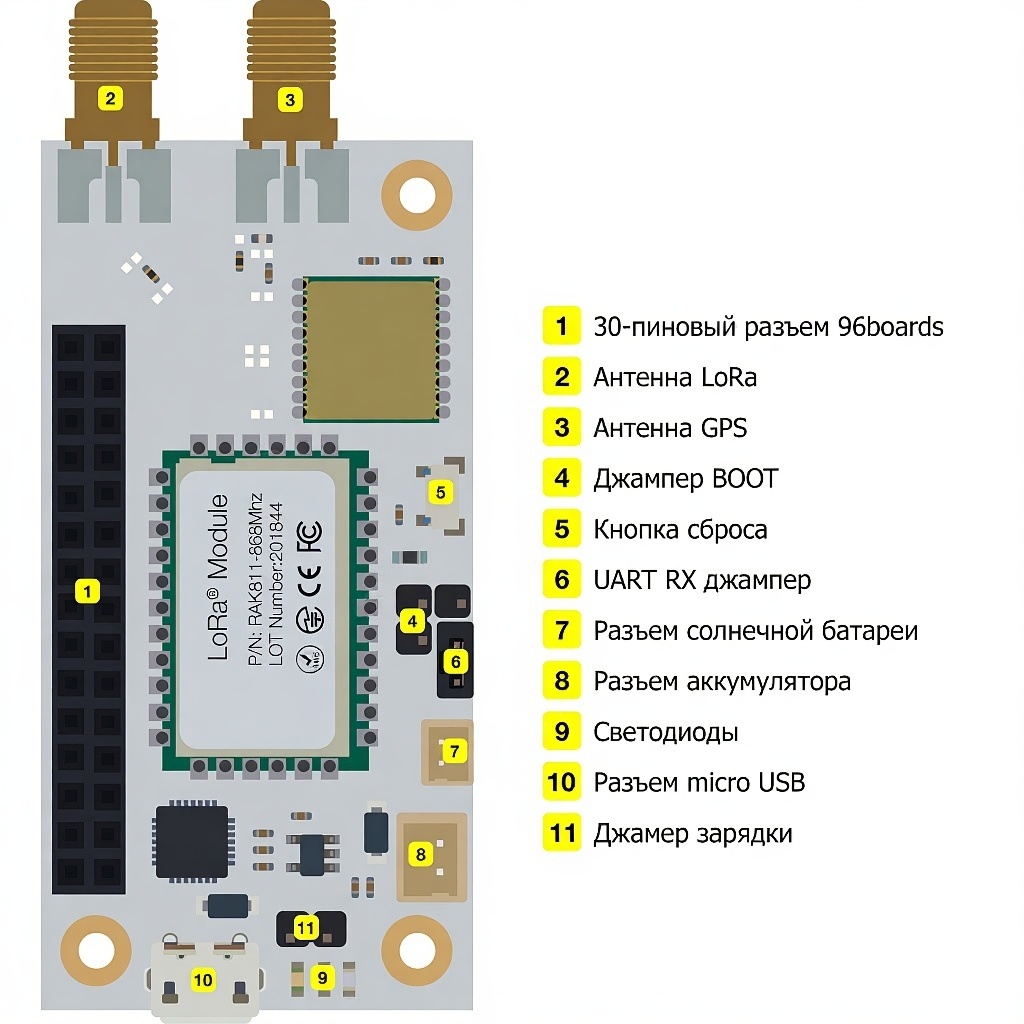

Расположение компонентов на лицевой части:
|

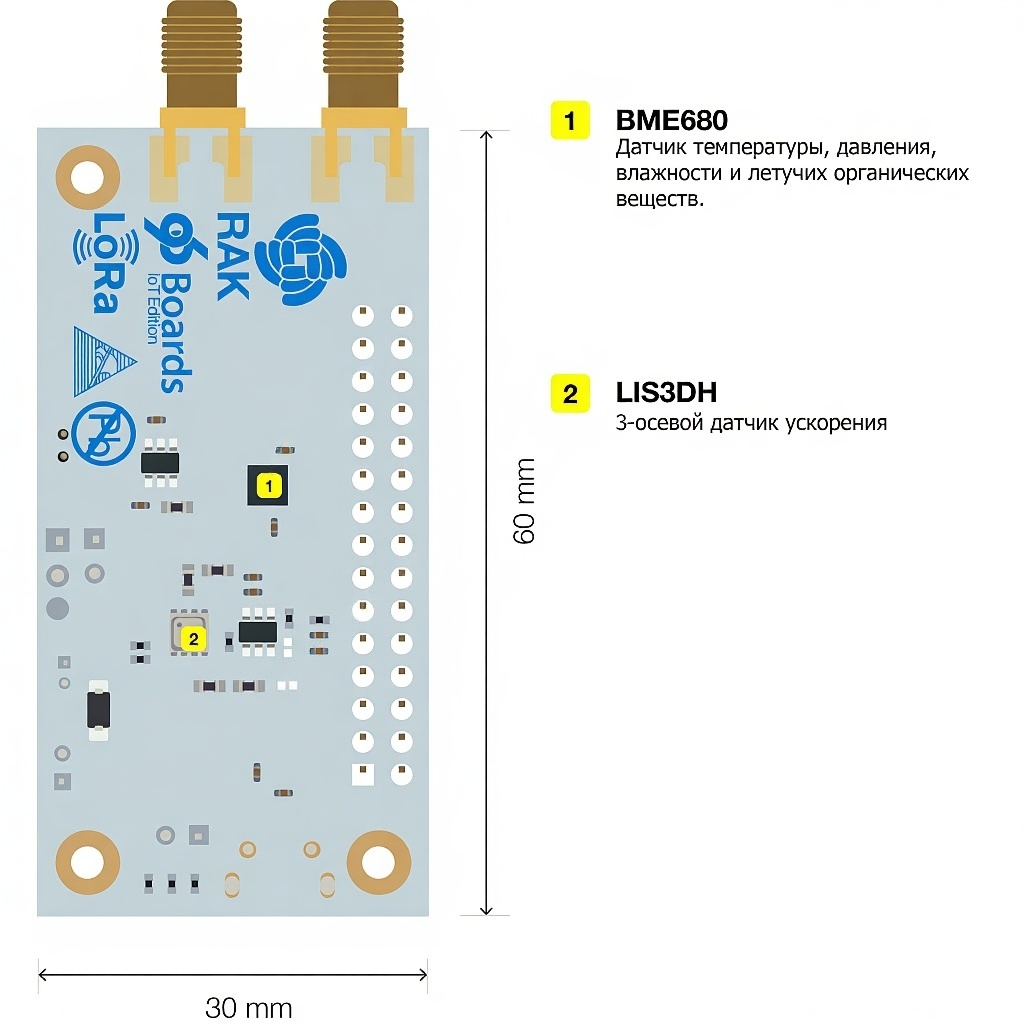

Расположение компонентов на обратной части:
|
|

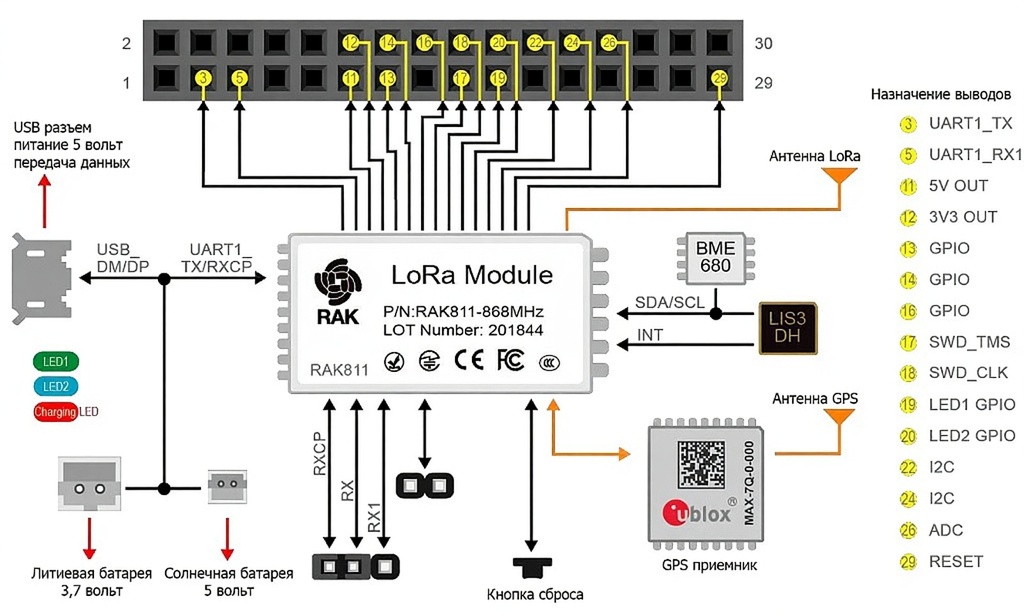

Структурная схема:
|

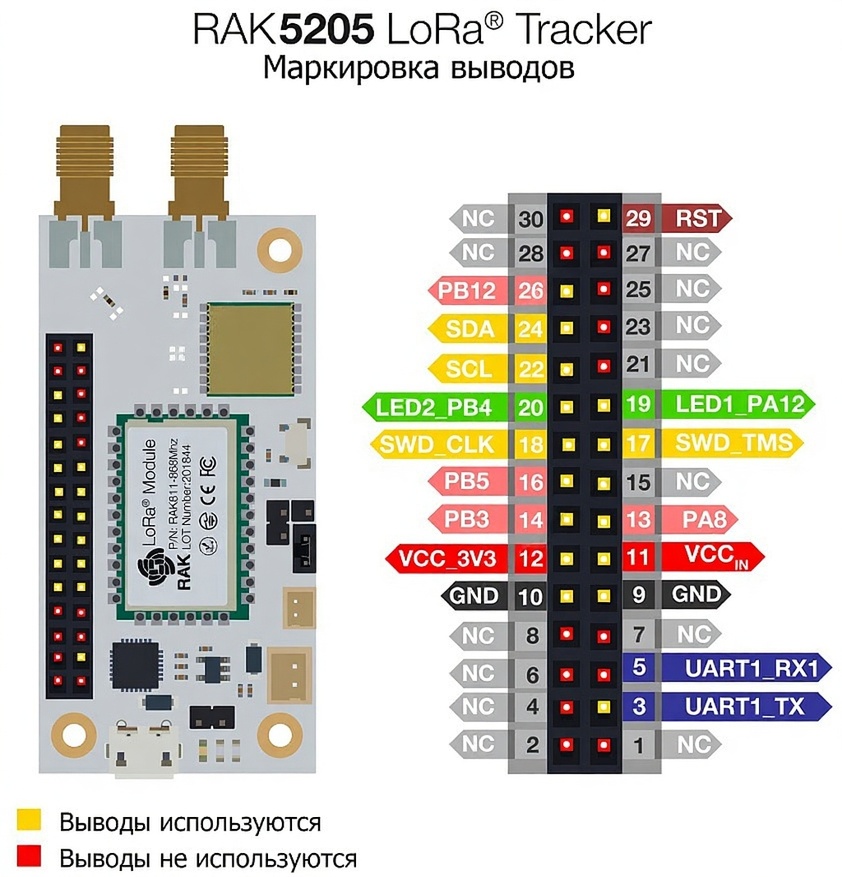

Маркировка разъема:
|
------------------
