WisTrio NB-IoT Tracker Pro (RAK501-M) - устройство со встроенными LTE CAT M1 и NB1, GPS, BLE и датчиками
Код товара: CTTL15319
 |
|
|
Трекер WisTrio NB-IoT Tracker Pro (RAK5010-M) — это универсальное устройство отслеживания со встроенными модулями беспроводной связи и навигации, а также несколькими измерительными датчиками. Трекер RAK5010-M в особенности подходит на роль инструмента быстрого тестирования и прототипирования приложений, требующих IoT-коммуникацию. Трекер RAK5010-M может использоваться в любых сценариях как внутри, так и вне помещений, предоставляя функцию сервиса, базирующегося на данных местоположения. В основе трекера RAK5010-M установлен модуль Quectel BG96, в котором интегрированы трансиверы сотовой связи LTE CAT M1/NB1 и глобальной спутниковой навигации GNSS. Кроме того, трекер RAK5010-M располагает поддержкой Bluetooth 5.0 в паре с энергосберегающей технологией Bluetooth Low Energy (BLE). Функционирует плата RAK5010-M под управлением ЦПУ-контроллера Nordic nRF52840. Модуль WisTrio NB-IoT Tracker Pro укомплектован датчиком измерения температуры/влажности и 3-осевым сенсором движения, может предоставлять данные о состоянии окружающей среды и динамике перемещения. Свободные порты ввода-вывода (порты GPIO) обеспечивают возможность дополнительного расширения приложения другими совместимыми датчиками или сенсорами.
Ключевые преимущества
Технические характеристики
Комплектация

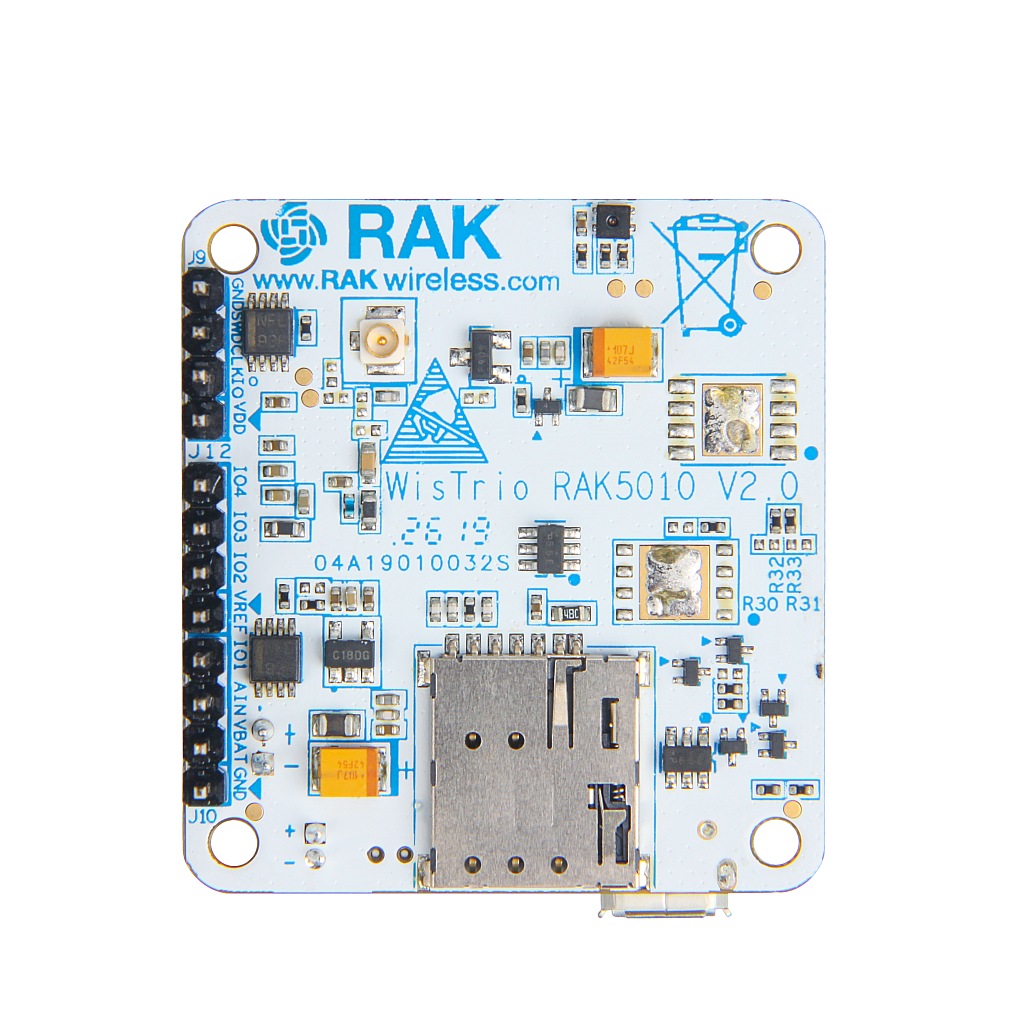

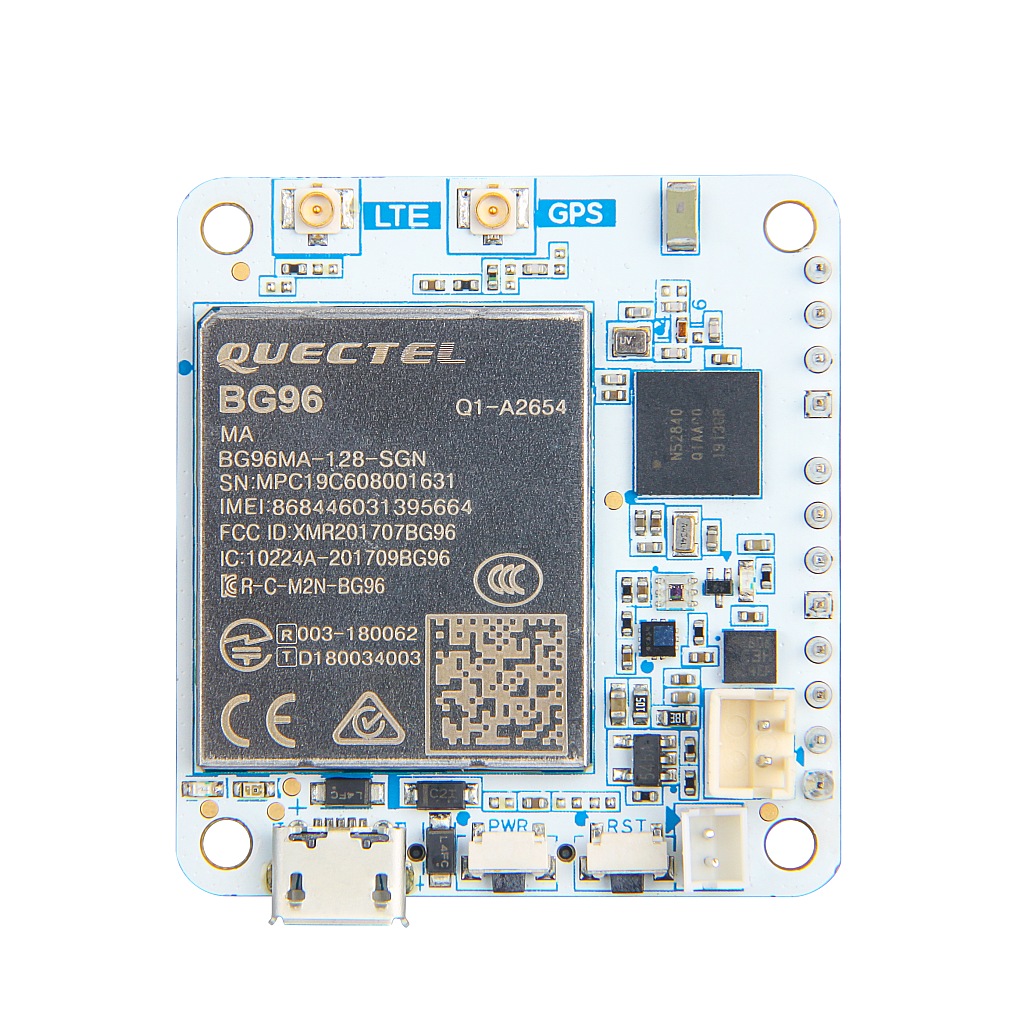

Интерфейсы и компоненты платы RAK5010-M WisTrio
 |

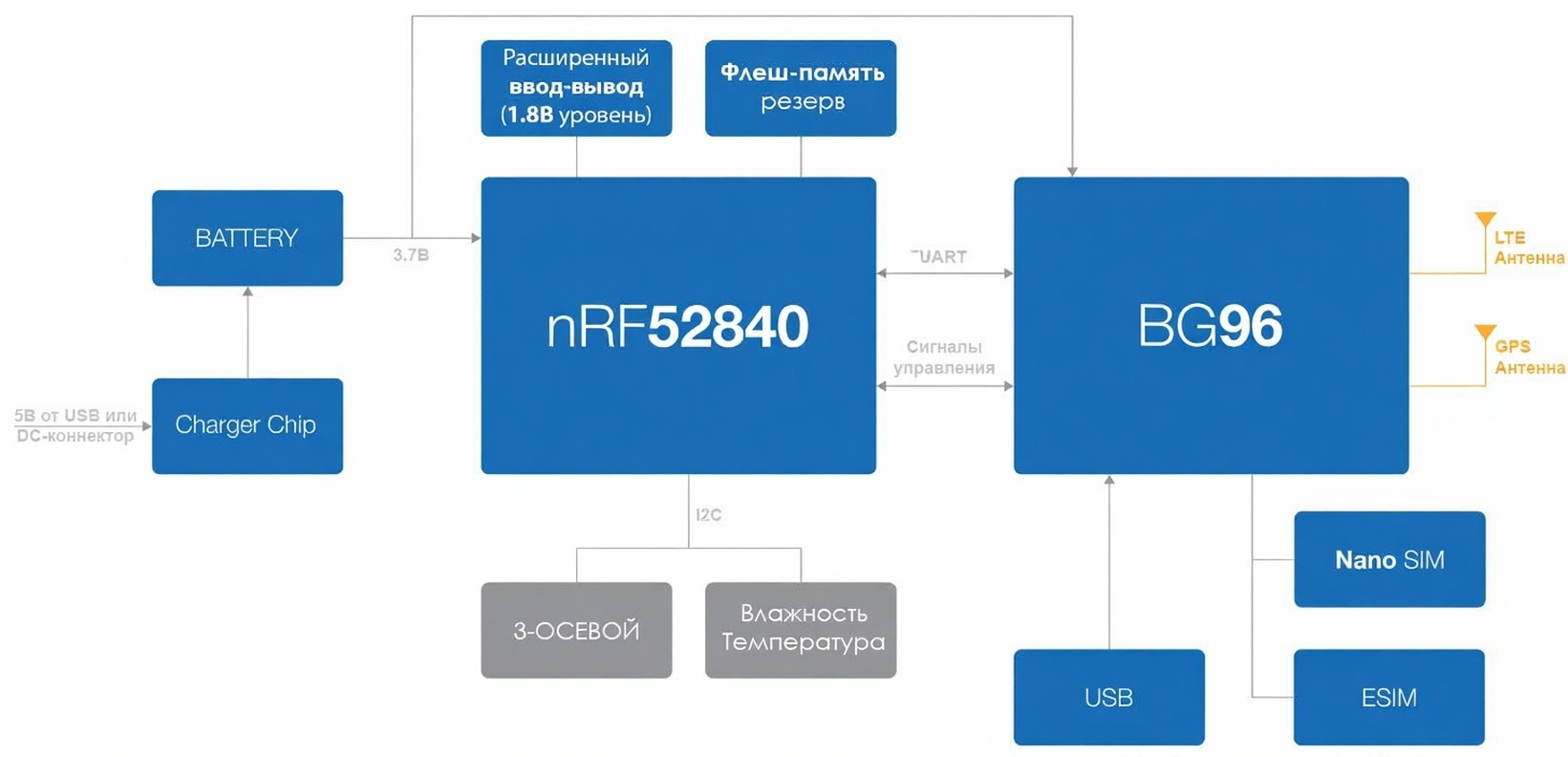

Апаратаная структура модуля RAK5010-M
 |
Интерфейс Micro-B USB
Интерфейс Micro-B USB соответствует спецификации стандарта USB2.0. По умолчанию USB-интерфейс подключен к USB-порту nRF52840. Интерфейс USB предоставляет доступ к функциям GNSS и отладки, обеспечивает трансляцию АТ-команд и позволяет заряжать батарею устройства (если используется).
Светодиодная индикация
На плате RAK5010-M расположено три светодиодных индикатора, использующихся для отображения различных состояний. Их функции:
Кнопка PWRKEY
Кнопка PWRKEY применяется для управления режимами включения и выключения питания BG96. Долгое нажатие более 650 мс отключает BG96, короткое нажатие менее 100мс снова включает BG96.

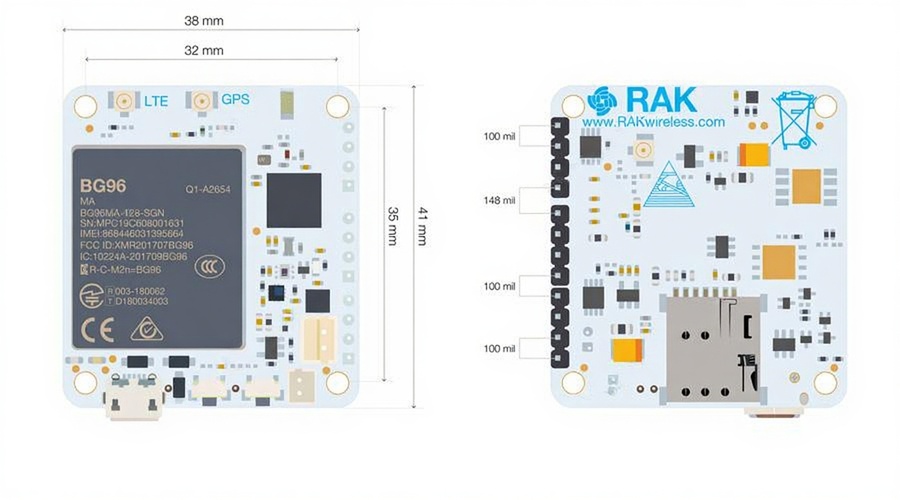

Физические размеры, мм
 |
Программное обеспечение
- Прошивка для модуля RAK5010-M RakWireless WisTrio Tracker Pro;
Техническая документация
- Спецификация RAK5010-M RakWireless WisTrio NB-IoT Tracker Pro (PDF);
- Принципиальная схема (PDF);
- Руководство пользователя RAK5010-M (web-версия);
- Справочник АТ команд для RAK5010-M (web-версия);
------------------
