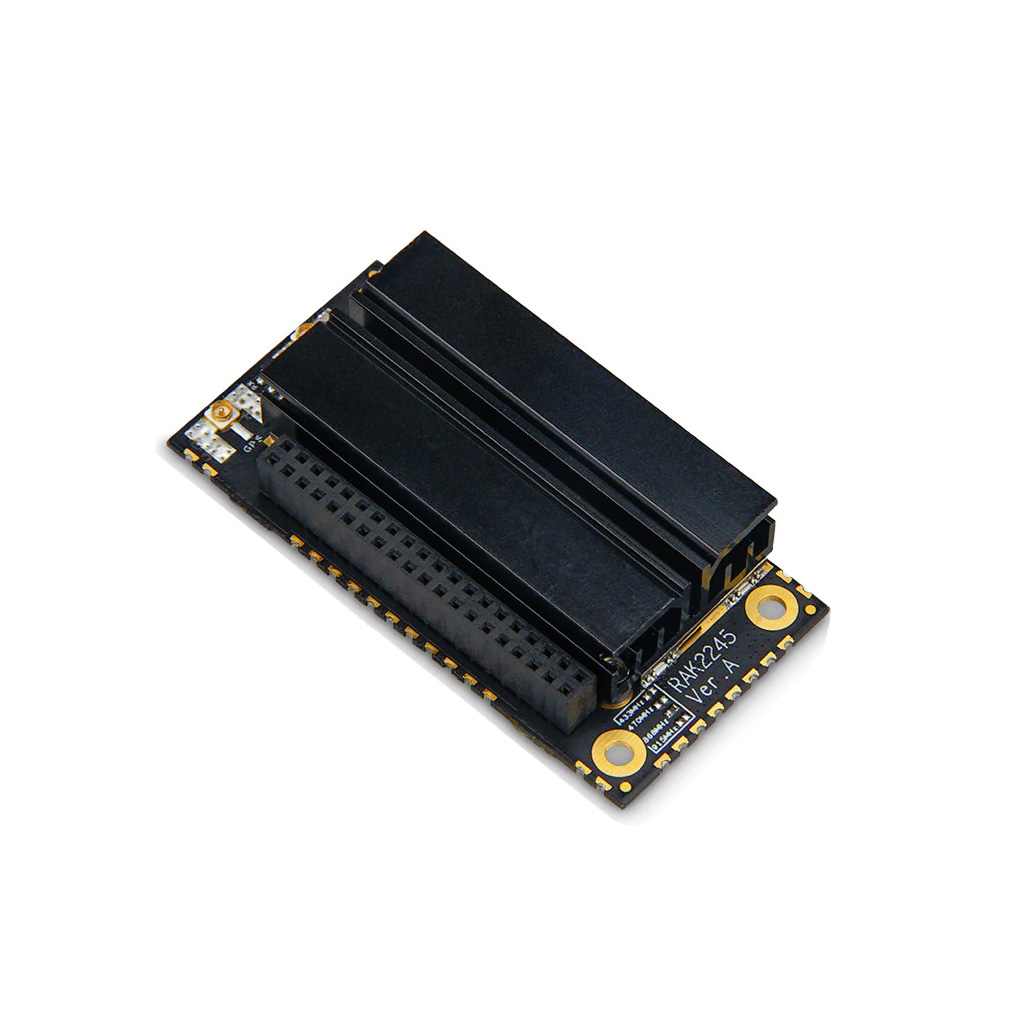

Модуль RAK2248 (RAK2245) WisLink LoRa 96Boards Edition — это универсальное, законченное и экономичное решение шлюза LoRa на базе Semtech SX1301, которое способно помочь в разработке самых разных независимых систем с применением технологии LoRa. Сверхкомпактный модуль RAK2248 (RAK2245) LoRaWAN-концентратора с поддержкой до 8 каналов имеет размер всего 60 мм x 30 мм x 14,9 мм считается одним из самых маленьких в мире (на дату выпуска) модулем шлюза LoRaWAN, который включает в себя функционал GPS, и оснащён теплоотводящим радиатором, повышающим производительность. Работает в диапазоне EU433 безлицензионного глобального частотного диапазона LoRaWAN. Концентратор LoRa RAK2248 (RAK2245) отлично комбинируется с электронными платами 96Boards IoT Edition и легко интегрируется в проекты на базе совместимой платформы (Nitrogen, Orange Pi i96 и т.д.). Может быть частью инновационных перспектив по созданию умных сетей, интеллектуальных ферм или других, самых разнообразных IoT-приложений с участием радиочастотного шлюза LoRa.

Ключевые особенности

Технические характеристики

Комплектация

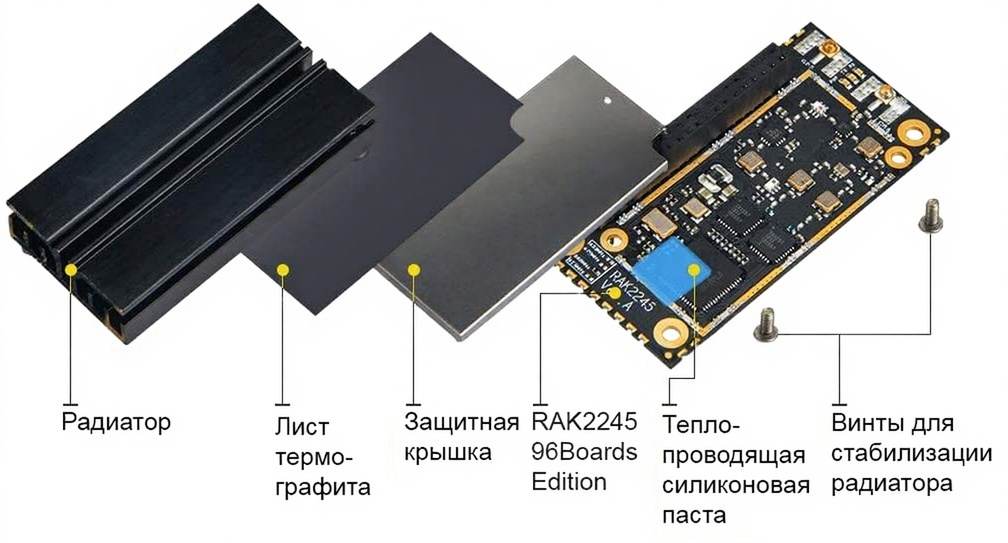

Конструкция платы LoRa-концентратора RAK2248 (RAK2245) 96Boards Edition

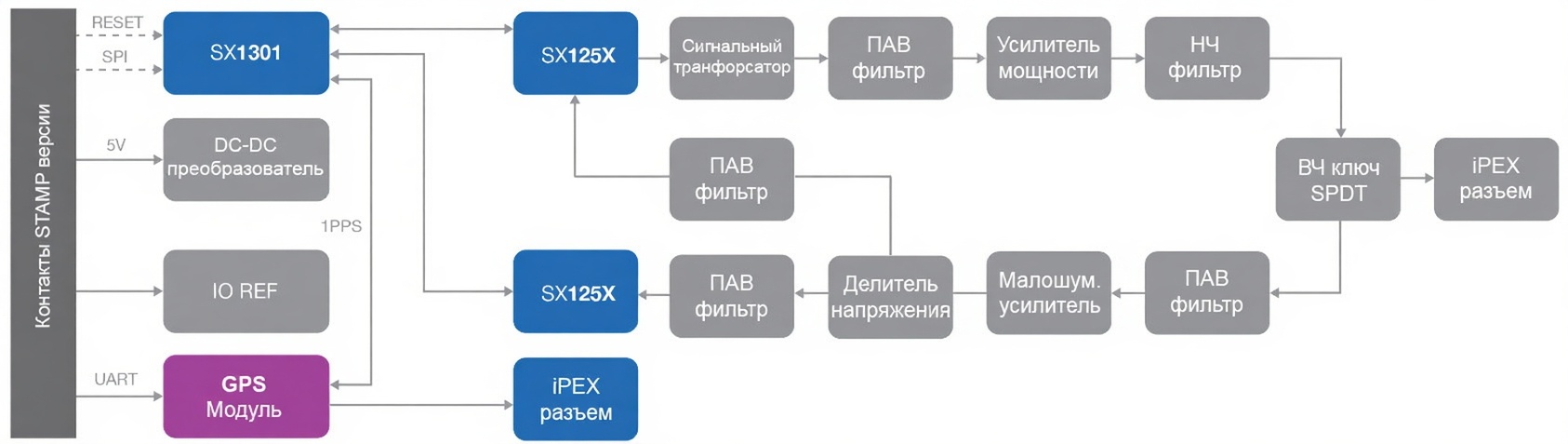

Блок-схема RAK2248 (RAK2245) 96Boards Edition

Источник питания

Модуль RAK2248 (RAK2245) 96Boards питается от 5В, входное напряжение подаётся через входы 40-контактного разъёма. Преобразователь напряжения Lora-концентратора умеет распознавать уровни напряжения (функция опорного напряжения IOREF), благодаря чему может взаимодействовать с разными интерфейсами, включая напряжения 3.3В или 1.8В.

Интерфейс SPI

В контактах штыревого разъёма расположены выводы шины SPI прямого доступа к интерфейсу Sx1301 SPI. Любая целевая система может свободно использовать существующий интерфейс SPI для связи с модулем.

Примечание. После включения RAK2248 (RAK2245) 96Boards, SX1301 может быть сброшен с помощью вывода 6.

Интерфейс UART

Шина передачи данных UARTтакже выведена на 40-контактный разъём 96Boards IoT Edition. Аналогично шине SPI, она предоставляют прямой доступ к модулю GPS. Генератор импульсов 1PPS внутренне подведён к SX1301 и собственного вывода не имеет.

Цифровые входы/выходы общего назначения

Предусмотрено 2 цифровых пользовательских вывода, выполняющие функции сброса модуля GPS или его перехода в режим ожидания (standby mode).

Примечание. После включения RAK2245 Stamp Edition, SX1301 может быть сброшен с помощью вывода A13.

Индикация событий

Плата концентратора LPWAN RAK2248 (RAK2245) 96Boards IoT Edition укомплектована тремя зелёными светодиодами, информирующими статус питания и активность шины UART.

Антенный РЧ интерфейс

В модуле предусмотрены два РЧ-разъёма для LoRa и GPS, представляющие собой стандартные коннекторы UFL (Hirose U.FL-R-SMT). Поддерживая эфирную передачу (Tx) и приём (Rx), формируют антенный интерфейс. Импеданс обоих разъёмов 50 Ом.

Функциональное назначение выводов (распиновка)

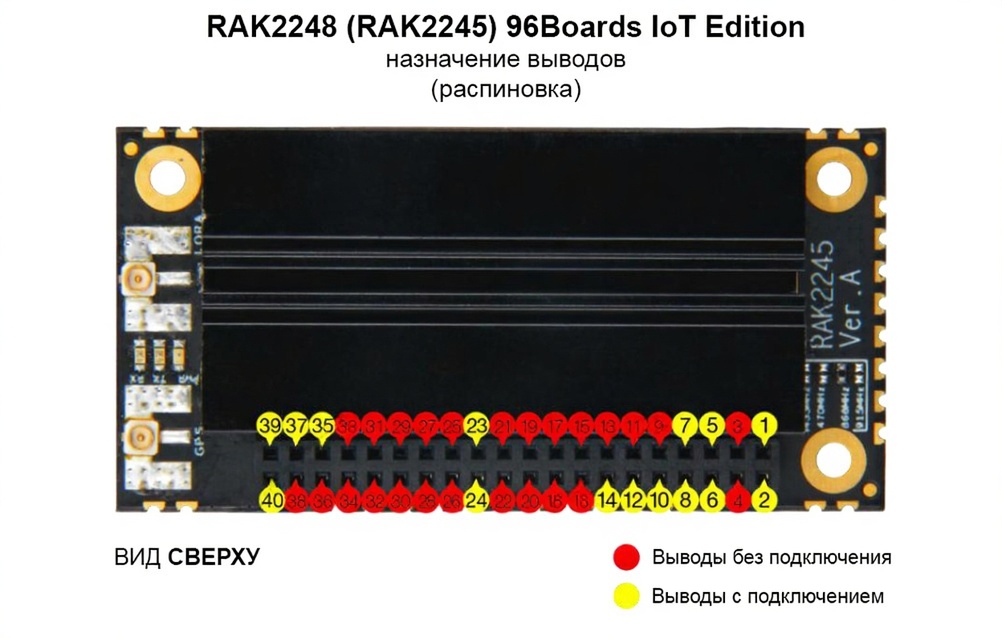

40 контактов модуля RAK2248 (RAK2245) 96Boards IoT Edition расположены по обе стороны платы. Сверху - это разъём с отверстиями, часто используемый для последующего расширения. Снизу - в виде штырей, сопрягаемых с другой совместимой платой, оснащённой таким же ответным разъёмом. В диаграмме и таблице содержатся описания и нумерация каждого вывода.

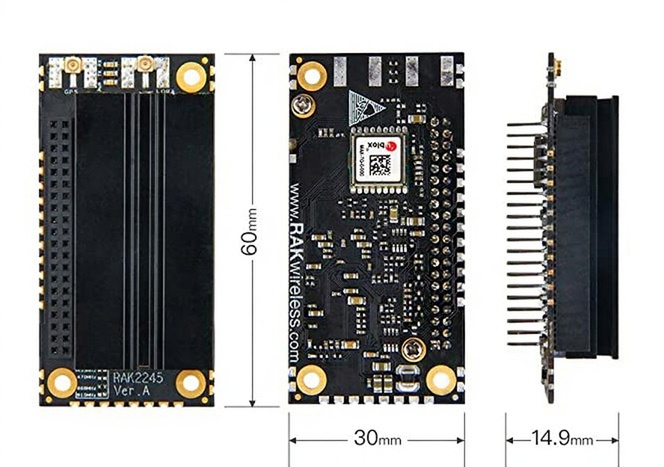

Физические размеры модуля, мм

Техническая документация

1. Руководство пользователя RAK2248 (RAK2245) 96Boards IoT Edition V1.2 (англ., PDF);
