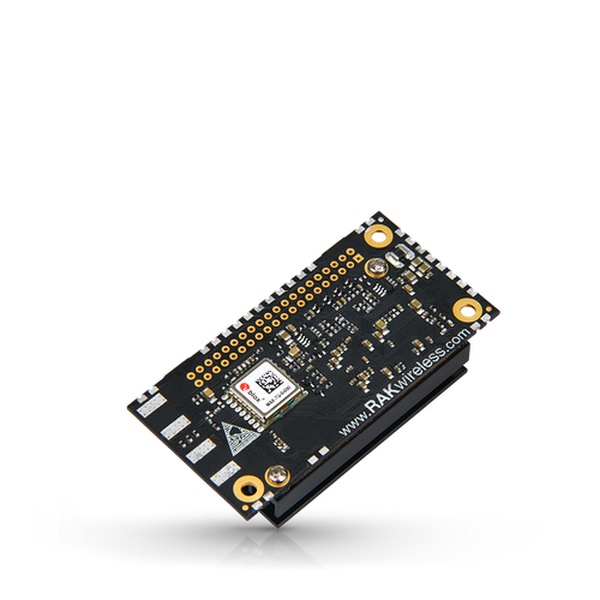

Чип-модуль RAK2245 WisLink LoRa Stamp Edition — это универсальное, законченное и экономичное шлюовое решение для LoRa на базе Semtech SX1301, которое способно помочь в разработке самых разных независимых систем с применением технологии LoRa. Разработчики могут по своему желанию интегрировать чип-модуль концентратора в материнскую плату разрабатываемого проекта, чтобы использовать функцию шлюза LoRa. Сверхкомпактный модуль RAK2245 LoRaWAN-концентратора с поддержкой до 8 каналов имеет размер всего 60 мм x 30 мм x 14,9 мм считается самым маленьким в мире (на дату выпуска) модулем шлюза LoRaWAN, который включает в себя функционал GPS, и оснащён теплоотводящим радиатором для повышения производительности. Работает в диапазоне EU433 безлицензионного глобального частотного диапазона LoRaWAN. Концентратор LoRa RAK2245 может быть частью инновационных перспектив по созданию умных сетей, интеллектуальных ферм или других, самых разнообразных IoT-приложений. А также участвовать в производстве малосерийной продукции, встраиваемой в иные разработки.

Ключевые особенности

Технические характеристики

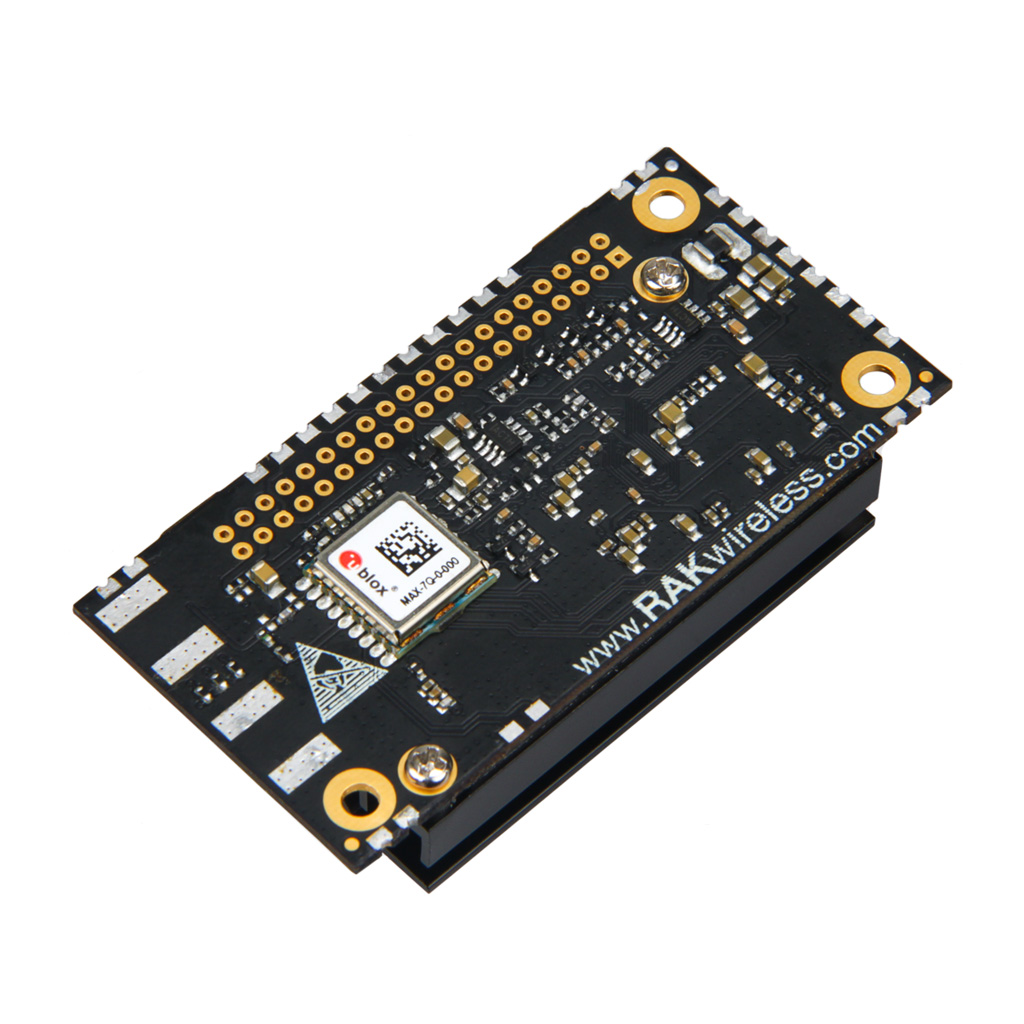

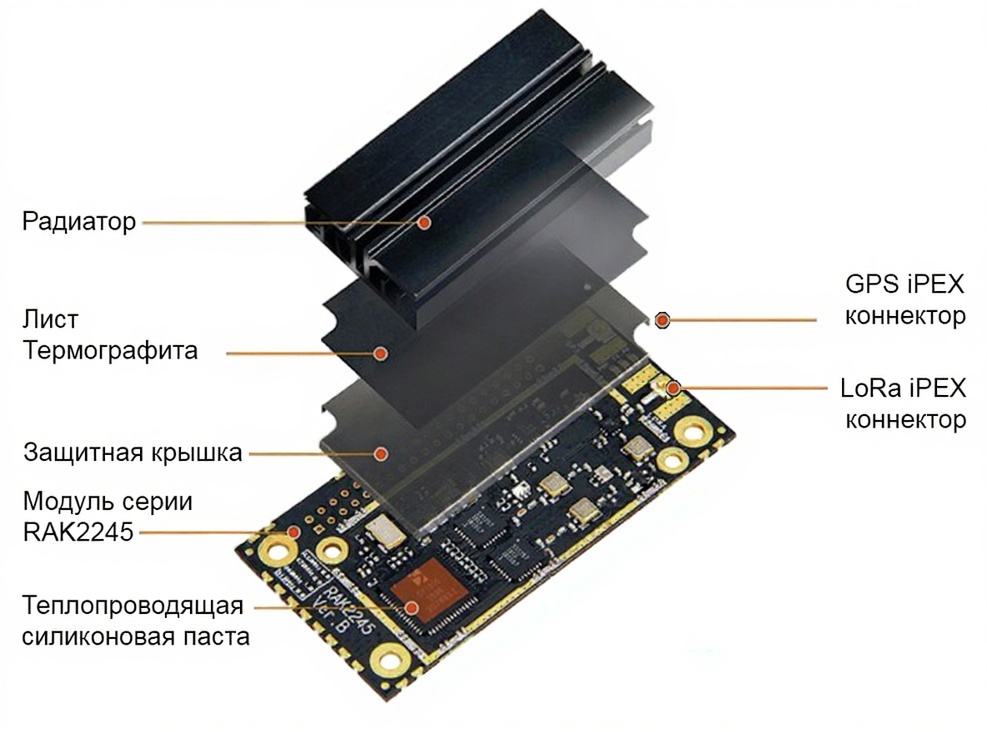

Внешний вид платы LoRa-концентратора RAK2245 Stamp Edition

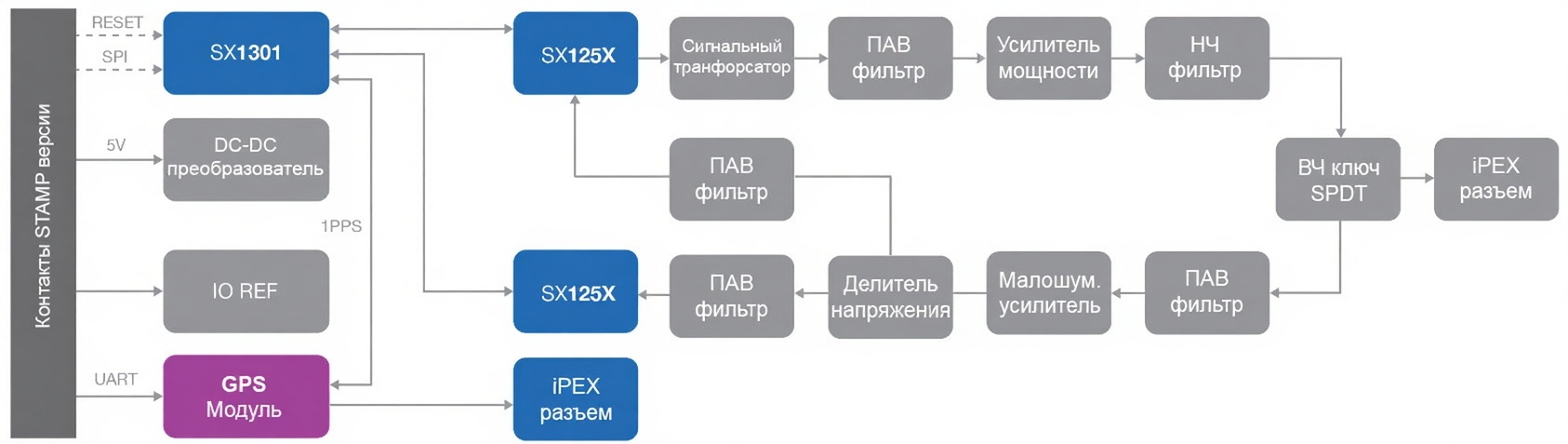

Блок-схема RAK2245 Stamp Edition

Источник питания

Модуль RAK2245 Stamp питается от 5В. Преобразователь напряжения Lora-концентратора умеет распознавать уровни напряжения (функция опорного напряжения IOREF), благодаря чему может взаимодействовать с разными интерфейсами, включая напряжения 3.3В или 1.8В.

Интерфейс SPI

В штыревом разъёме расположены выводы шины SPI прямого доступа к интерфейсу Sx1301 SPI. Любая целевая система может свободно использовать существующий интерфейс SPI для связи с модулем.

Интерфейсы UART и I2C

Шины передачи данных UART и I2C также выведены на 40-контактный разъём. Аналогично шине SPI, они предоставляют прямой доступ к модулю GPS. Генератор импульсов 1PPS внутренне подведён к SX1301 и собственного вывода не имеет.

Цифровые входы/выходы общего назначения

Существует 2 цифровых пользовательских вывода, выполняющие функции сброса модуля GPS или его перехода в режим ожидания (standby mode).

Примечание. После включения RAK2245 Stamp Edition, SX1301 может быть сброшен с помощью вывода A13.

Индикация событий

Плата концентратора LPWAN RAK2245 укомплектована тремя зелёными светодиодами, информирующими статус питания и активность шины UART.

Антенный РЧ интерфейс

В модуле предусмотрены два РЧ-разъёма для LoRa и GPS, представляющие собой стандартные коннекторы UFL (Hirose U.FL-R-SMT). Поддерживая эфирную передачу (Tx) и приём (Rx), формируют антенный интерфейс. Импеданс обоих разъёмов 50 Ом.

Функциональное назначение выводов (распиновка)

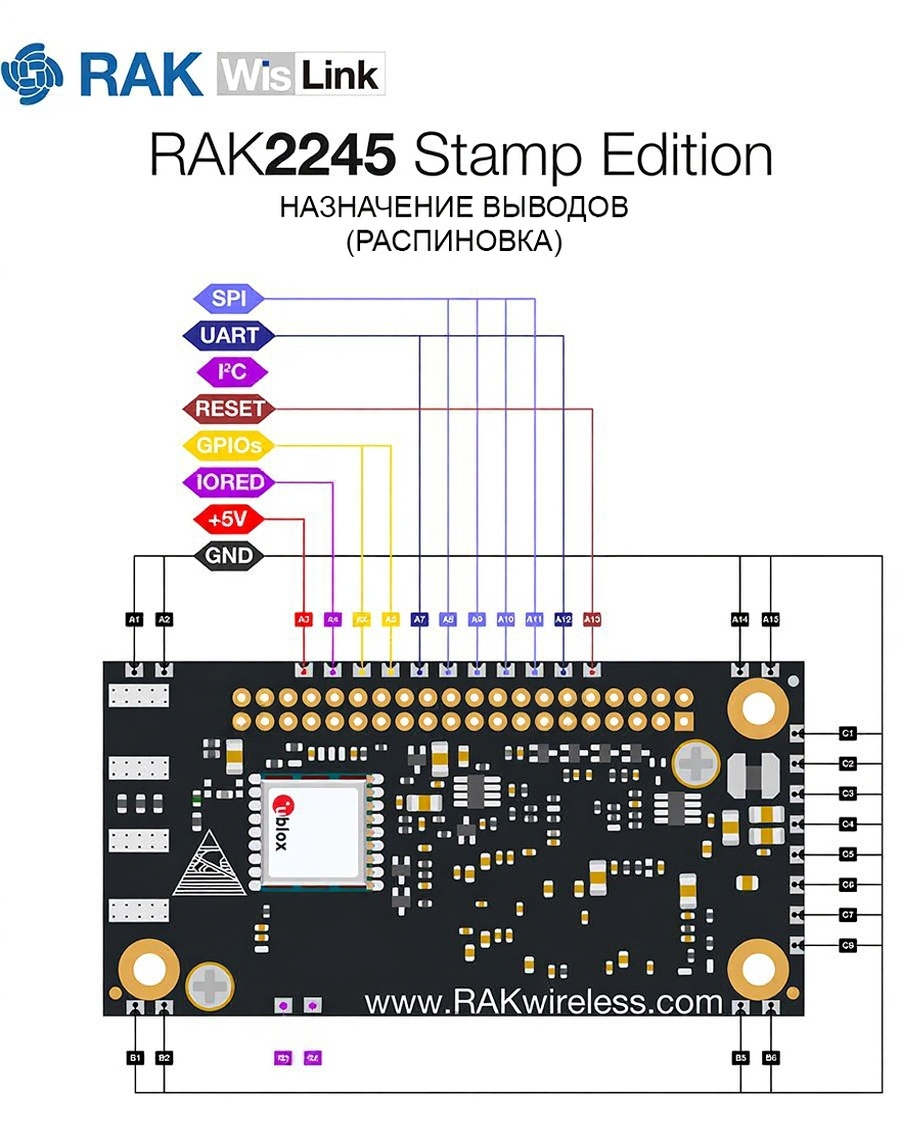

28 контактов модуля RAK2245 Stamp Edition расположены по периметру платы. В диаграмме и таблице содержатся описания и нумерация каждого вывода.

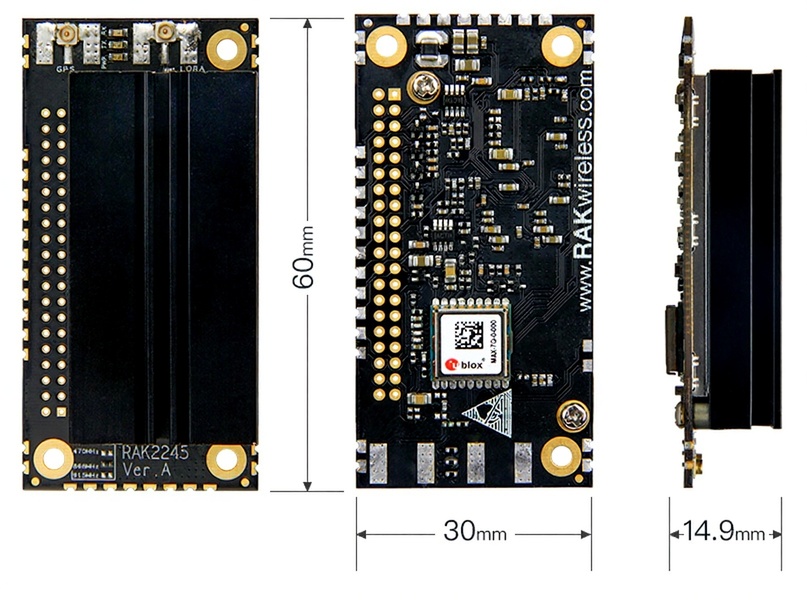

Физические размеры модуля, мм

Программное обеспечение

1. Raspbian OS для RAK2245 Pi HAT Raspberry Pi 3B+ и 4 V4.2.5R (zip-архив);

Техническая документация

1. RAK2245 Stamp Edition Руководство пользователя V1.2 (англ., PDF);

Полезные ссылки

1. Руководство по настройке RAK2245 Pi HAT;
2. Ресурсы с открытым исходным кодом на GitHub здесь и здесь.;
