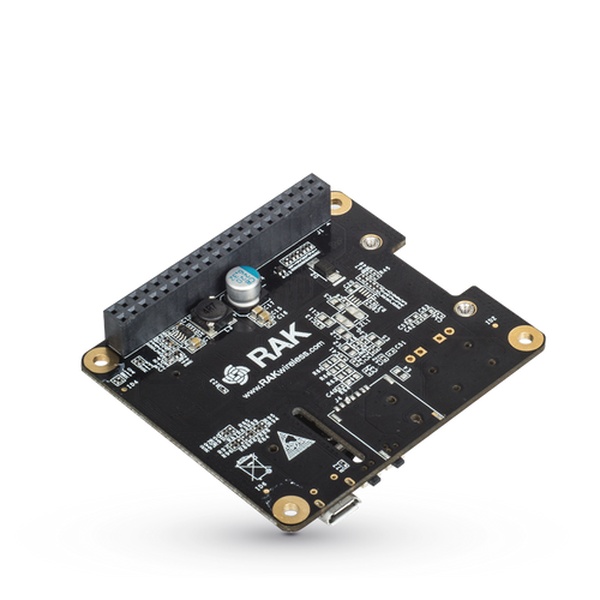

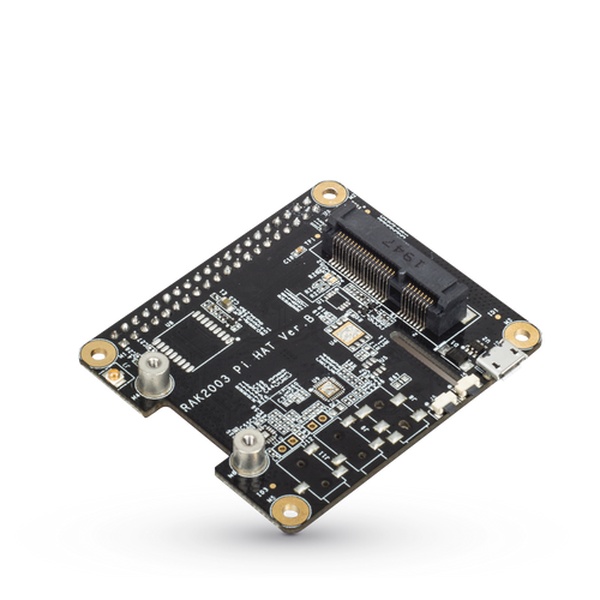

Плата адаптера для Raspberry Pi WisHat RAK2287 Pi HAT
Код товара: CTTL15257
Есть в наличии| 2910 c 3288 c |
| 2910 c 3288 c |
 |
|
|
Плата адаптера RAK2287 Pi Hat предназначена для создания на базе платформы Raspberry Pi многоканальных базовых станций (шлюзов LoRa Gateway) в сетях LPWAN с топологией звезда. Плата адаптера оснащена одним слотом mPCIe и одним стандартным 40-контактным разъёмом выводов общего назначения GPIO. Адаптер RAK2287 Pi Hat совместим с моделями Raspberry Pi 3B, 3B+, 4B, 5, Zero, и позволяет установить внешний модуль RAK2287 с интегрированным концентратором Semtech SX1302 поверх платы Raspberry Pi.
Технические характеристики
Блок-схема RAK2287 Pi Hat
Аппаратная часть. Функциональное назначение выводов RAK2287 Pi HAT
| Номер вывода | Rpi 40-контактный разъём | Вывод RAK2287 Pi Hat | Тип вывода, описание |
| 1 | 3V3 | NC | Не подключен |
| 2 | 5V | 5V | Вход питания +5В |
| 3 | GPIO2 (SDA1) | NC | Не подключен |
| 4 | 5V | 5V | Вход питания +5В |
| 5 | GPIO3(SCL1) | NC | Не подключен |
| 6 | GND | GND | Общий вывод, заземление |
| 7 | GPIO4(GPIO_GCLK) | NC | Не подключен |
| 8 | GPIO14(TXD0) | UART_RXD_ZOE-M8Q | Цифровой вход. Соединён с линией UART_RXD встроенного в RAK2287 модуля GPS ZOE-M8Q |
| 9 | GND | GND | Общий вывод, заземление |
| 10 | GPIO15(RXD0) | UART_TXD_ZOE-M8Q | Цифровой выход. Соединён с линией UART_TXD встроенного в RAK2287 модуля GPS ZOE-M8Q |
| 11 | GPIO17(GPIO_GEN0) | RESET_RAK2287 | Цифровой вход. Сброс SX1302 сигналом высокого уровня ≥ 100нc |
| 12 | GPIO18(GPIO_GEN1) | NC | Не подключен |
| 13 | GPIO27(GPIO_GEN2) | NC | Не подключен |
| 14 | GND | GND | Общий вывод, заземление |
| 15 | GPIO22(GPIO_GEN3) | NC | Не подключен |
| 16 | GPIO23(GPIO_GEN4) | NC | Не подключен |
| 17 | 3V3 | NC | Не подключен |
| 18 | GPIO24(GPIO_GEN5) | NC | Не подключен |
| 19 | GPIO10(SPI_MOSI) | SPI_MOSI | Цифровой вход. Хост SPI MOSI |
| 20 | GND | GND | Общий вывод, заземление |
| 21 | GPIO9(SPI_MISO) | SPI_MISO | Цифровой выход. Хост SPI MISO |
| 22 | GPIO25(GPIO_GEN6) | RESET_GPS_ZOE-M8Q | Цифровой вход. Сброс GPS-модуля ZOE-M8Q сигналом низкого уровня |
| 23 | GPIO11(SPI_CLK) | SPI_CLK | Цифровой вход. Хост SPI CLK |
| 24 | GPIO8(SPI_CE0_N) | SPI_CE | Цифровой вход. Хост SPI CS |
| 25 | GND | GND | Общий вывод, заземление |
| 26 | GPIO7(SPI_CE1_N) | GPIO(6)_SX1302 | Цифровой вход/выход. Соединён с выводом GPIO[6] чипа SX1302 |
| 27 | ID_SD | NC | Не подключен |
| 28 | ID_SC | NC | Не подключен |
| 29 | GPIO5 | NC | Не подключен |
| 30 | GND | GND | Общий вывод, заземление |
| 31 | GPIO6 | NC | Не подключен |
| 32 | GPIO12 | STANDBY_GPS_ZOE-M8Q | Цифровой вход. Соединён со входом прерывания GPS-модуля ZOE-M8Q. Режим STANDBY, активный низкоуровневый сигнал |
| 33 | GPIO13 | NC | Не подключен |
| 34 | GND | GND | Общий вывод, заземление |
| 35 | GPIO19 | NC | Не подключен |
| 36 | GPIO16 | NC | Не подключен |
| 37 | GPIO26 | NC | Не подключен |
| 38 | GPIO20 | NC | Не подключен |
| 39 | GND | GND | Общий вывод, заземление |
| 40 | GPIO21 | NC | Не подключен |
------------------
