Плата RAK9003 PoE Pi HAT позволяет усовершенствовать любое сетевое решение, основанное на Raspberry Pi, возможностью получения питания через порт Ethernet напрямую от сетевого шлюза, одновременно исключая необходимость в отдельном источнике питания. Спроектированная в форм-факторе платформы Raspberry Pi, плата имеет стандартный 40-контактный разъём общего назначения (GPIO), устанавливается поверх одноплатного мини-ПК, и позволяет получать напряжение через стандартную витую пару 5й категории (Ethernet-кабель 5 CAT). Плата расширения PoE Pi HAT поддерживает технологию совместной передачи данных и электроэнергии к удалённому устройству Power-over-Ethernet (PoE), учитывая методы подключения PoE-A / PoE-B (стандарт IEEE 802.3 af/at). Схема идентификации и управления платы расширения RAK9003 PoE Pi HAT обеспечивает её совместимость со стандартом PoE+ по классификации максимального потребления мощности запитываемого устройства (Powered Device, PD), определяемого оборудованием источника питания (Power Sourcing Equipment, PSE) перед подачей на порт до 30 Вт энергии. Модуль расширение RAK9003 PoE Pi HAT совместим с PSE-оборудованием 0-4 классов. Высокоэффективный DC/DC преобразователь постоянного тока работает в широком диапазоне входных напряжений, имеет регулируемые низкие пульсации и низкий уровень шума на выходе. Преобразователь DC/DC оснащён встроенной защитой от перегрузки и короткого замыкания на выходе.

Ключевые особенности

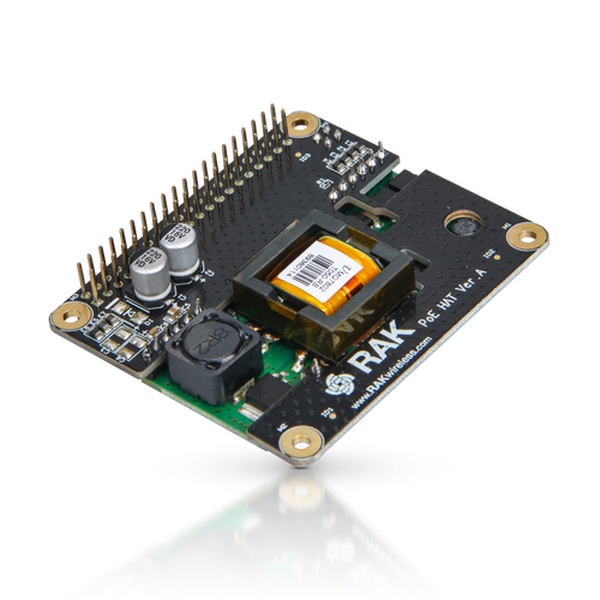

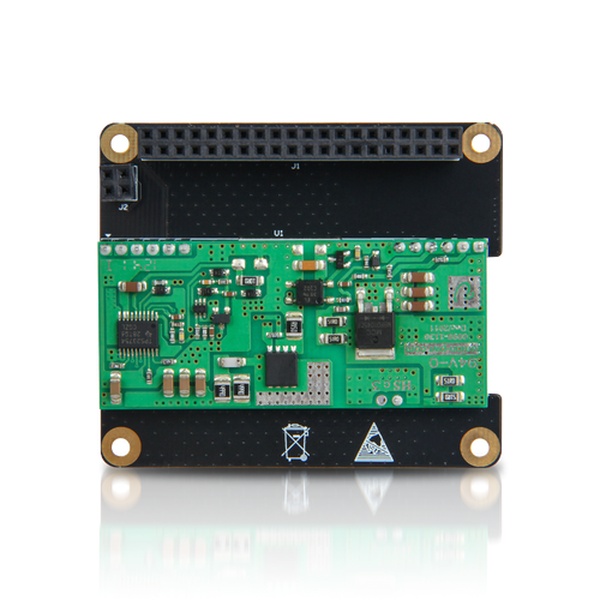

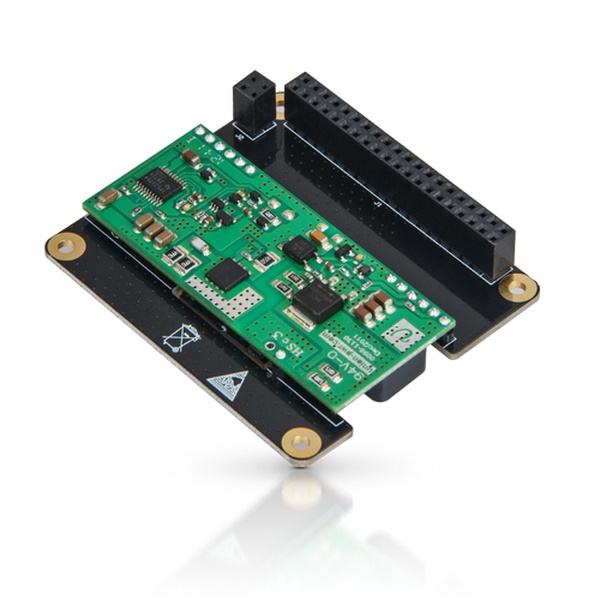

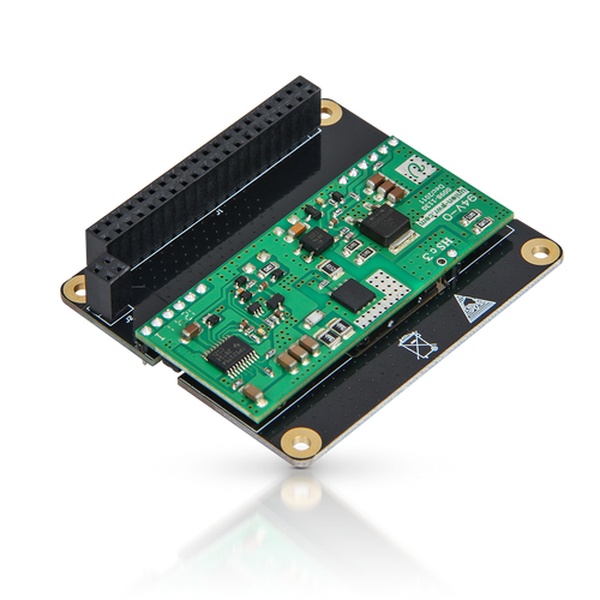

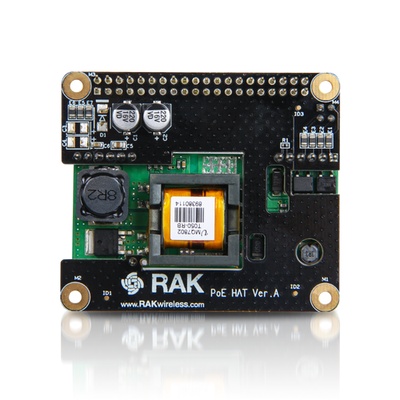

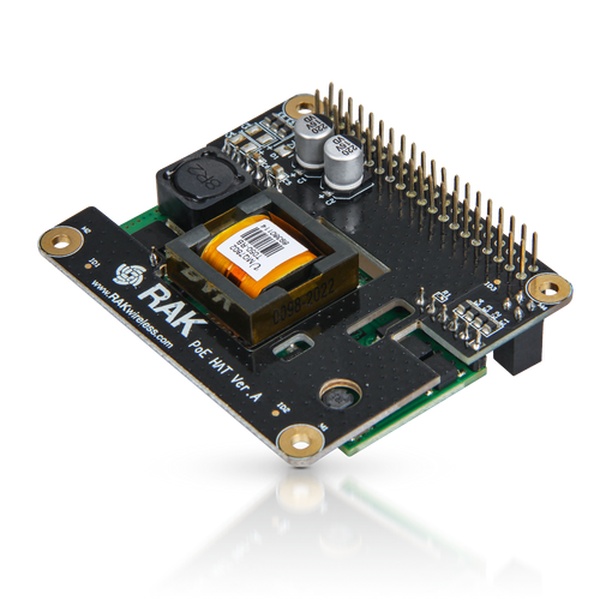

Графическая модель платы RAK9003 PoE Pi HAT

Назначение выводов расширения RAK9003 PoE Pi HAT, распиновка соединительных разъёмов

Определения контактов GPIO-разъёма

В комплектацию с RAK9003 PoE Pi HAT входит набор из латунных угловых стоек и затяжных винтов, предназначенных для надёжного крепления платы расширения к плате мини-ПК Raspberry Pi 3B+/4.

Техническая документация

1. Изолированный DC/DC преобразователь MQ7802 с интерфейсом PoE AT (англ., PDF);
