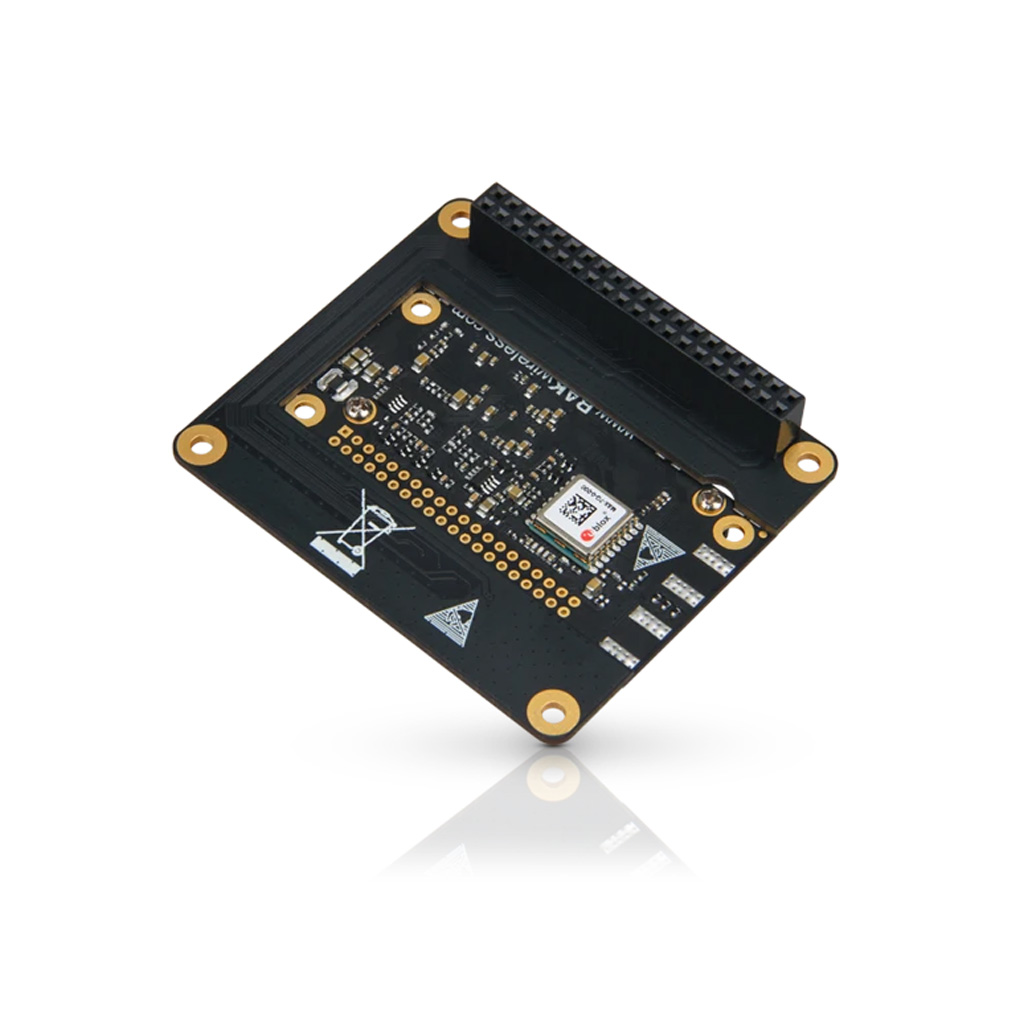

RAK2243-01-R01 Pi HAT Модуль 8-канального LoRa-концентратора EU433 с GPS для Raspberry Pi

Код товара: CTTL15307
Есть в наличии

Плата расширения RAK2243 Pi HAT Edition — это самый крупный по габаритам модуль беспроводной связи Lora в семействе RAK2243. Он выполнен в форм-факторе безумно популярной одноплатной вычислительной платформы Raspberry Pi, полностью с ней совместим благодаря наличию стандартного для неё 40-контактного коммуникационного разъёма. Модуль расширения RAK2243 Pi HAT Edition легко устанавливается поверх платы одноплатного компьютера Raspberry Pi. Он отлично сочетается с моделью Raspberry Pi 3B+, обеспечивая функционал радиочастотного интерфейса шлюза. Поддерживает до восьми каналов и работает в диапазоне EU433 безлицензионного глобального частотного диапазона LoRaWAN. Плата RAK2243 построена на чипе Semtech SX1301, для наилучшей производительности оснащена теплоотводящим радиатором, и дополнена GPS-приёмником. LoRa-концентратор RAK2243 Pi HAT Edition является одним из налучших современных и экономически эффективных решений для сборки самодельных шлюзов на основе Raspberry Pi. Концентратор LoRa может быть частью инновационных проектов по созданию умных сетей, интеллектуальных ферм или других, самых разнообразных IoT-приложений. А также участвовать в производстве малосерийной продукции, встраиваемой в иные разработки.

Ключевые особенности

Дизайн RAK2243/RAK2245 Pi HAT разработан для совместимости с платформой Raspberry Pi

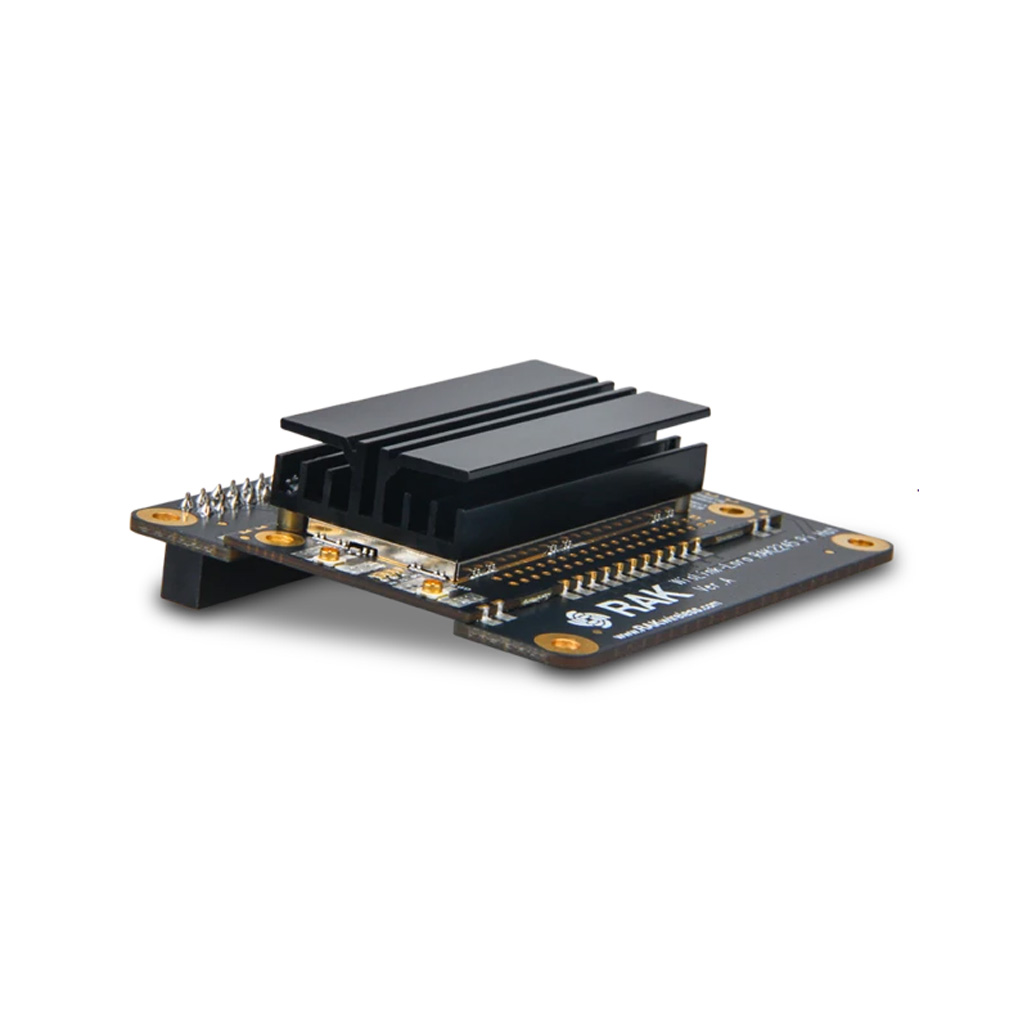

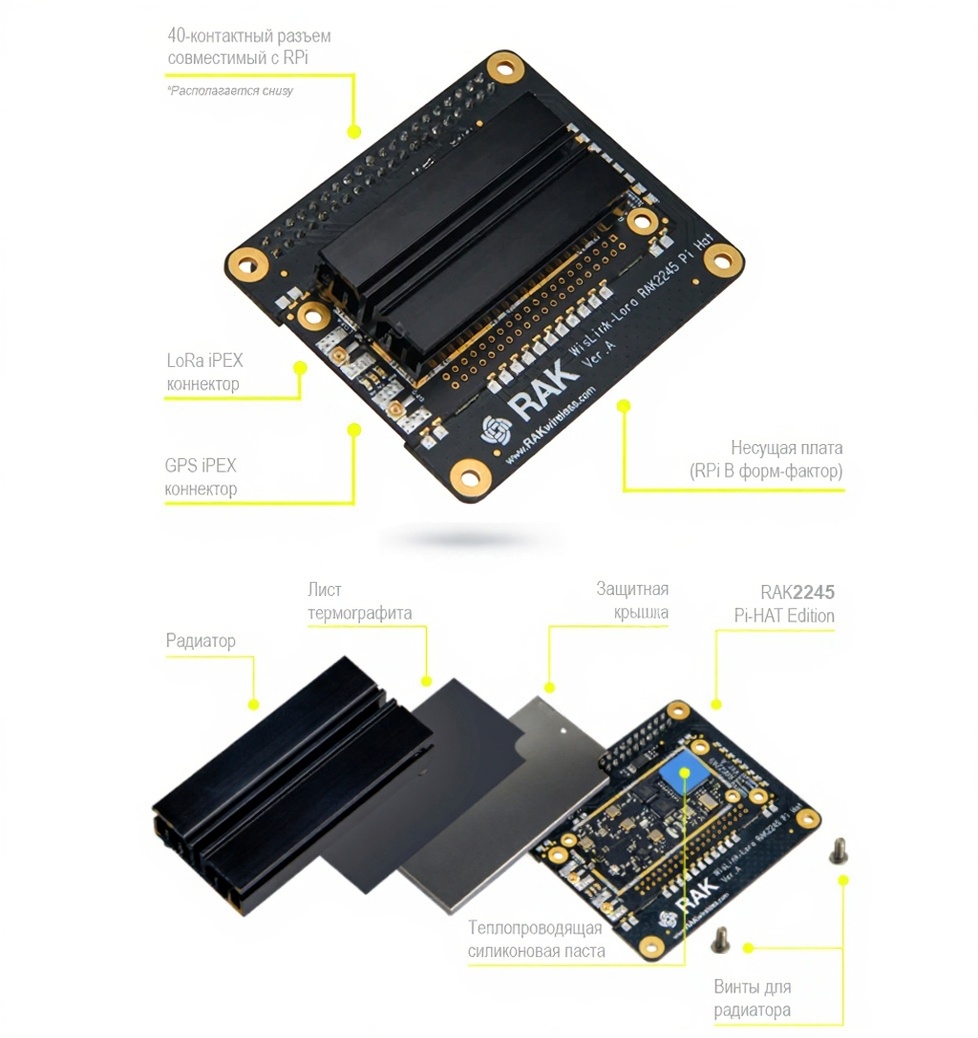

Встроенный GPS-модуль Ublox MAX-7Q и теплоотводящий радиатор

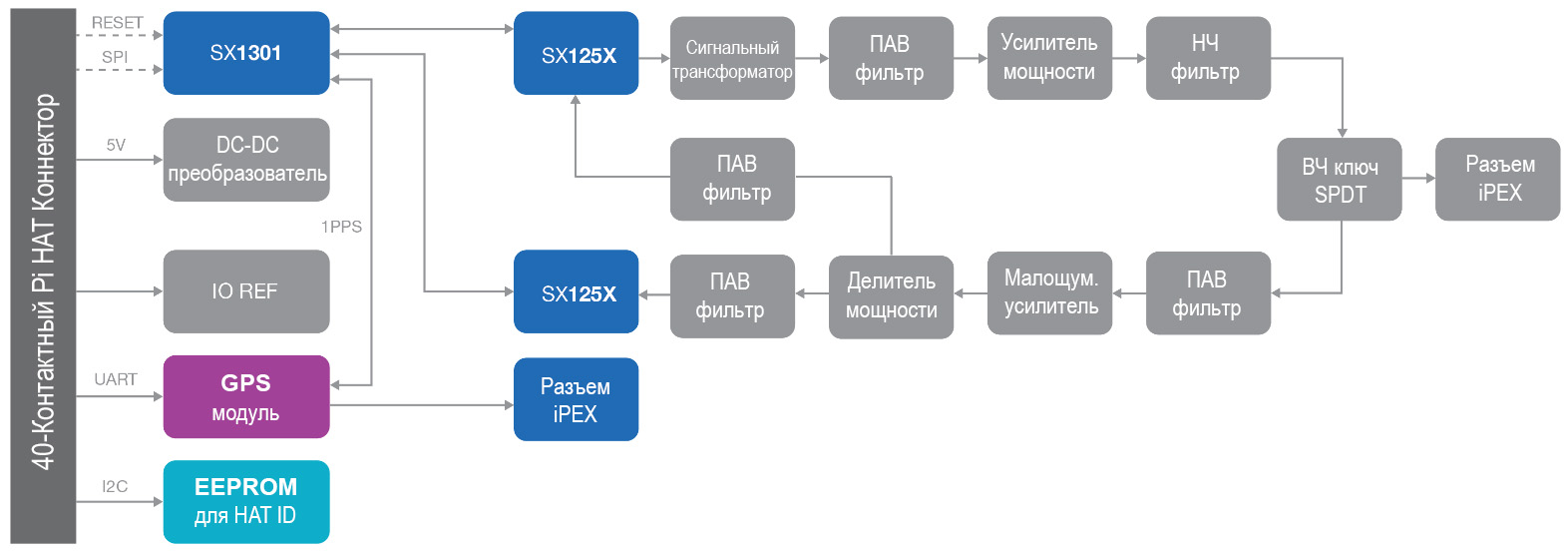

Радиочастотный процессор SX1301, эмулирующий 49 х Lora демодуляторов, 10 параллельных путей демодуляции, поддержка до 8 каналов UpLink / 1 канала DounLink
2 входных РЧ блока SX125X TX/RX для высокой/низкой частоты
Поддержка 5-вольтового питания, встроенная схема преобразования уровней напряжения
Мощность передатчика (Tx) до 27дБм, чувствительность приёмника (Rx) до -139дБм с коэффициентом расширения SF12, ширина канала (Bandwidth) 125кГц
Совместимость со спецификацией LoRaWAN 1.0.2
Поддержка глобального безлицензионного диапазона EU433

Технические характеристики

Питание: 3.3В или 5В
Рабочее напряжение: 3.3В
Энергопотребление
Передача сигнала (режим активного Tx): 336 мА
Приём сигнала (режим активного RX): 360 мА
Частотный диапазон: 433 МГц
Тип модуляции: FSK/LoRa

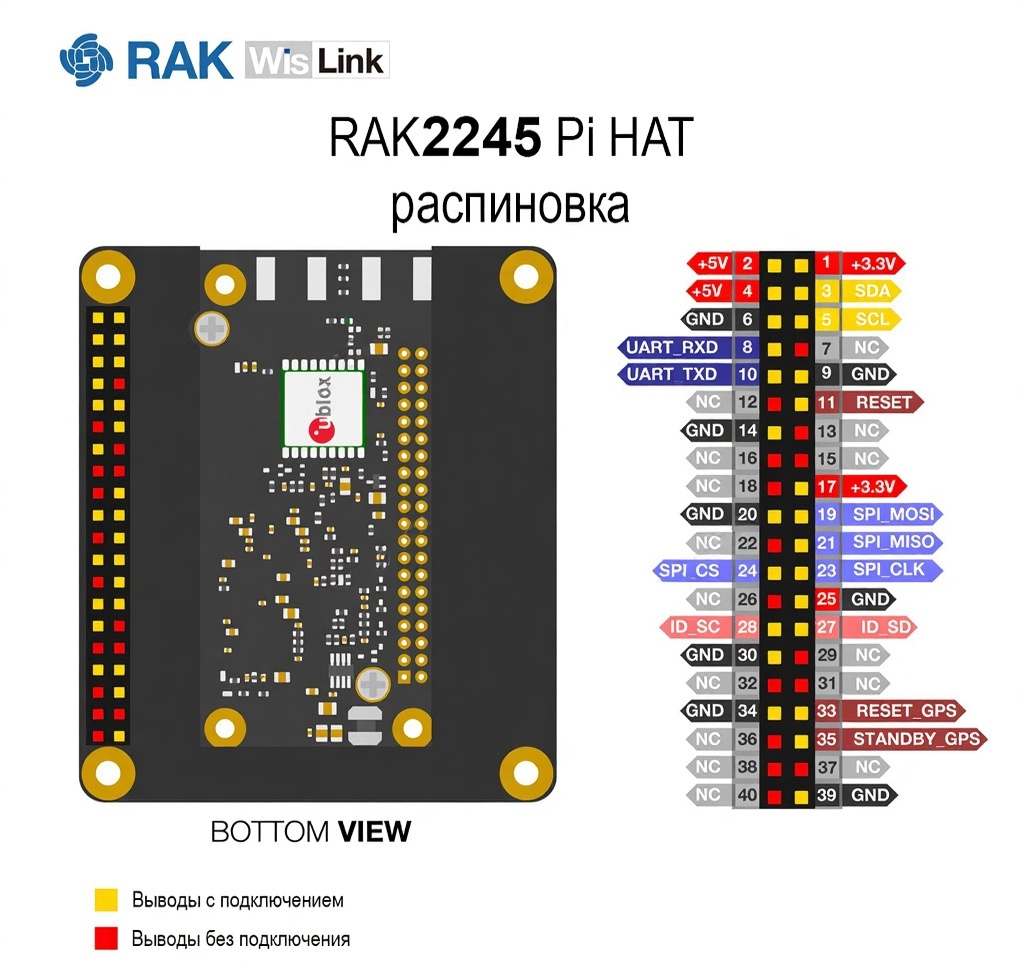

Интерфейс программный: SPI, UART, I2C

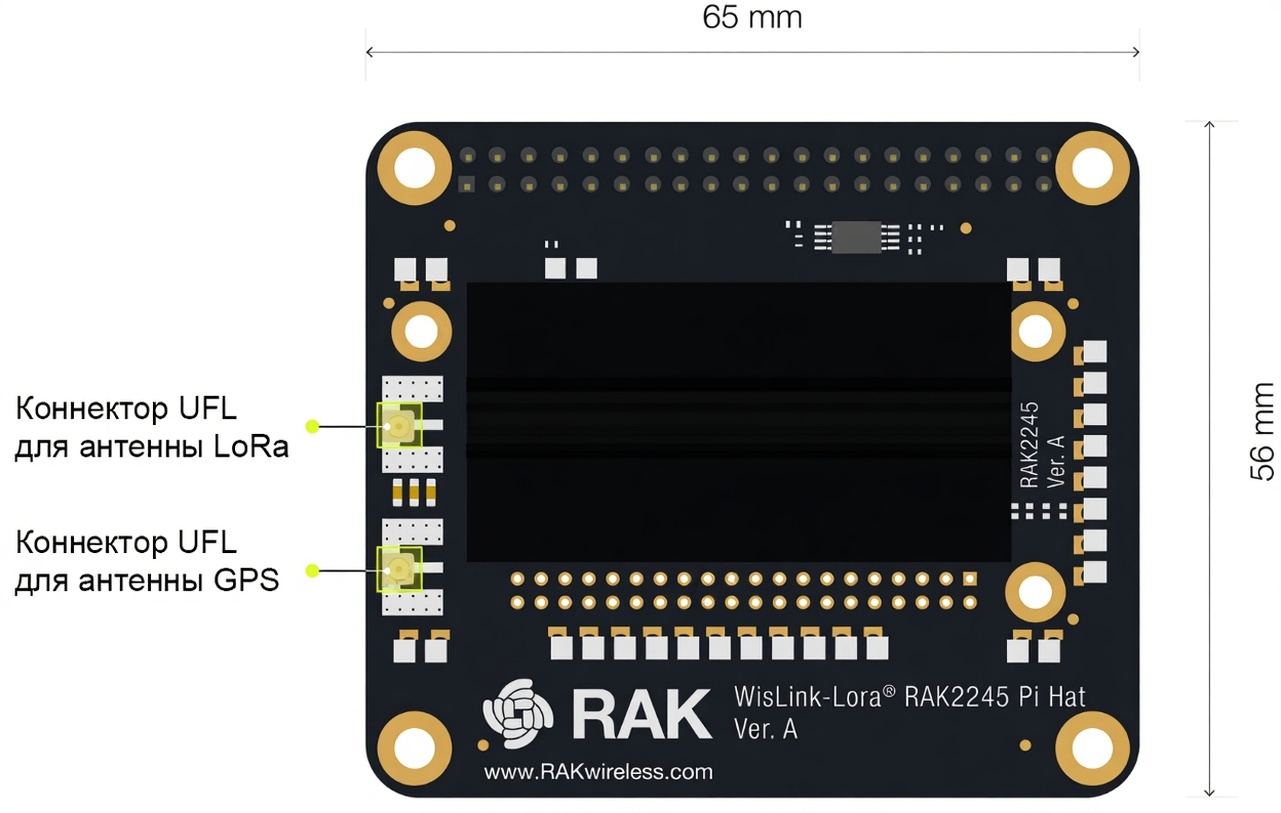

Интерфейс Антенна: 2 разъёма uFL iPEX для антенн LoRa и GPS
Размеры: 65 х 56 х 22 мм
Рабочая температура: -40°C ~ +85°C

Комплектация

RAK2243 (RAK2245) WisLink LPWAN LoRa Pi Hat EU433 модуль х 1шт
iPEX GPS антенна х 1шт
iPEX LoRa антенна х 1шт
Набор стоек и винтов х 1 комплект








------------------
