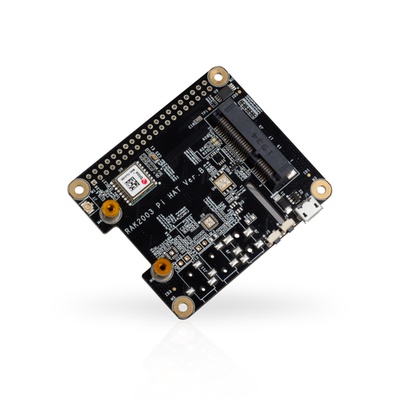

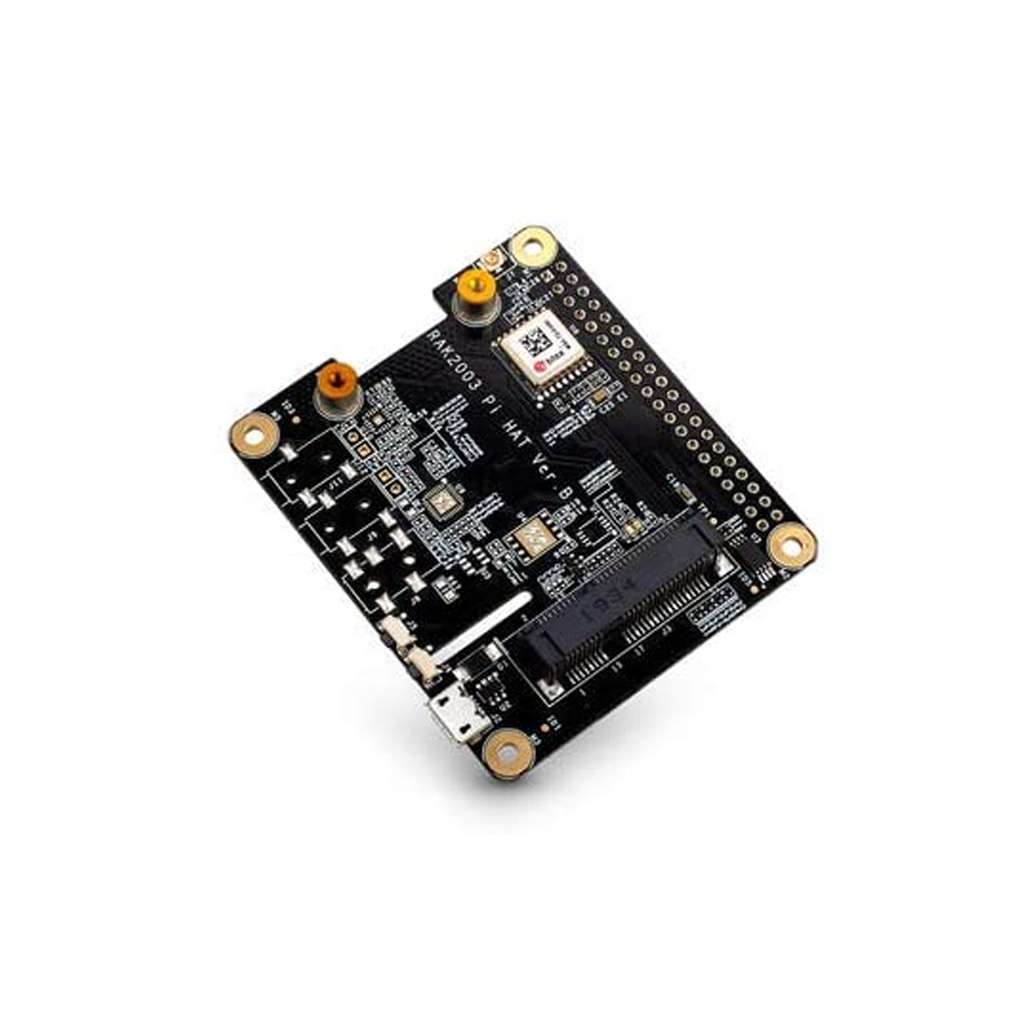

Плата адаптера для Raspberry Pi WisHat RAK8213 Pi HAT
Код товара: CTTL15321
Есть в наличии| 3090 c |
| 3090 c |
 |
|
|
Расширение RAK8213 Pi Hat спроектировано для работы совместно с модулем RAK8213 NB-IoT. Плата адаптера WisHat RAK8213 Pi Hat предоставляет возможность разработки и создания индивидуальных или промышленных проектов, использующих функционал современных узкополосных сетей Интернета Вещей NB-IoT. Плата адаптера оснащена одним слотом mPCIe и одним стандартным 40-контактным разъёмом выводов общего назначения GPIO. Адаптер RAK2287 Pi Hat совместим с моделями Raspberry Pi 3B, 3B+, 4B, Zero и позволяет установить внешний модуль RAK8213 с интегрированным мультидиапазонным чипом сотовой связи BG96 (LTE Cat M1/Cat NB1/EGPRS) поверх платы Raspberry Pi.
Технические характеристики

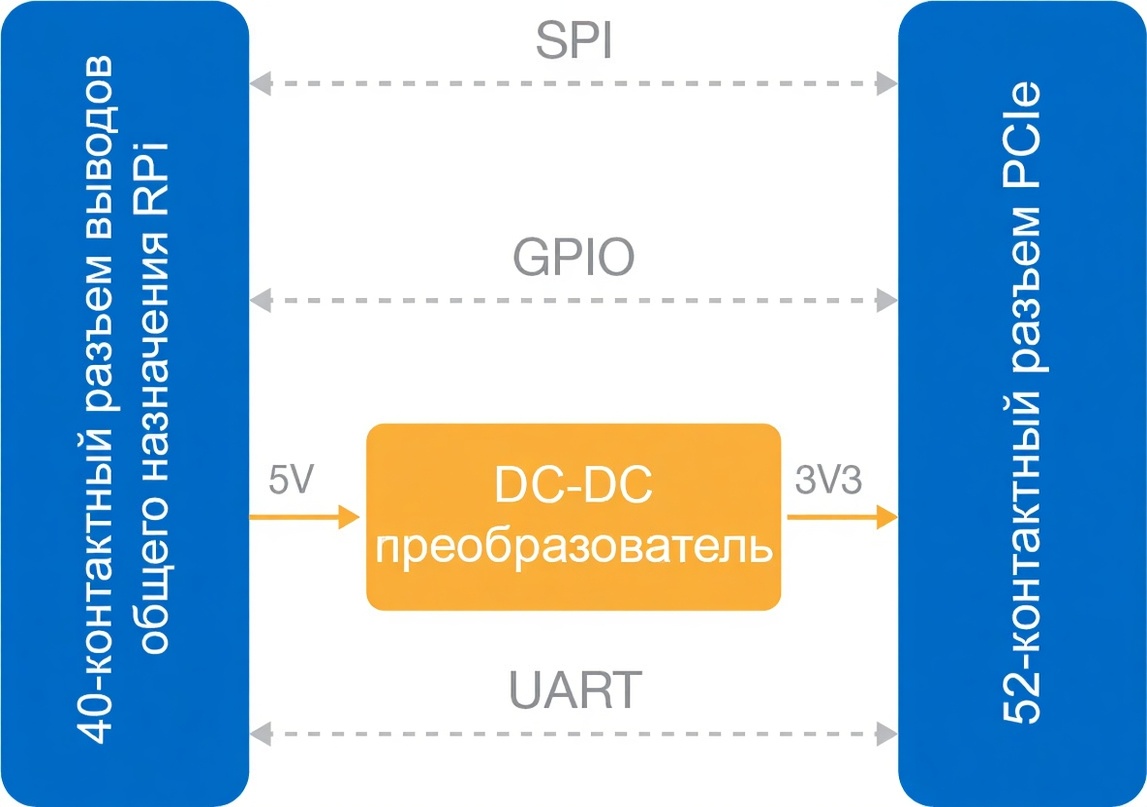

Блок-схема RAK8213 Pi Hat

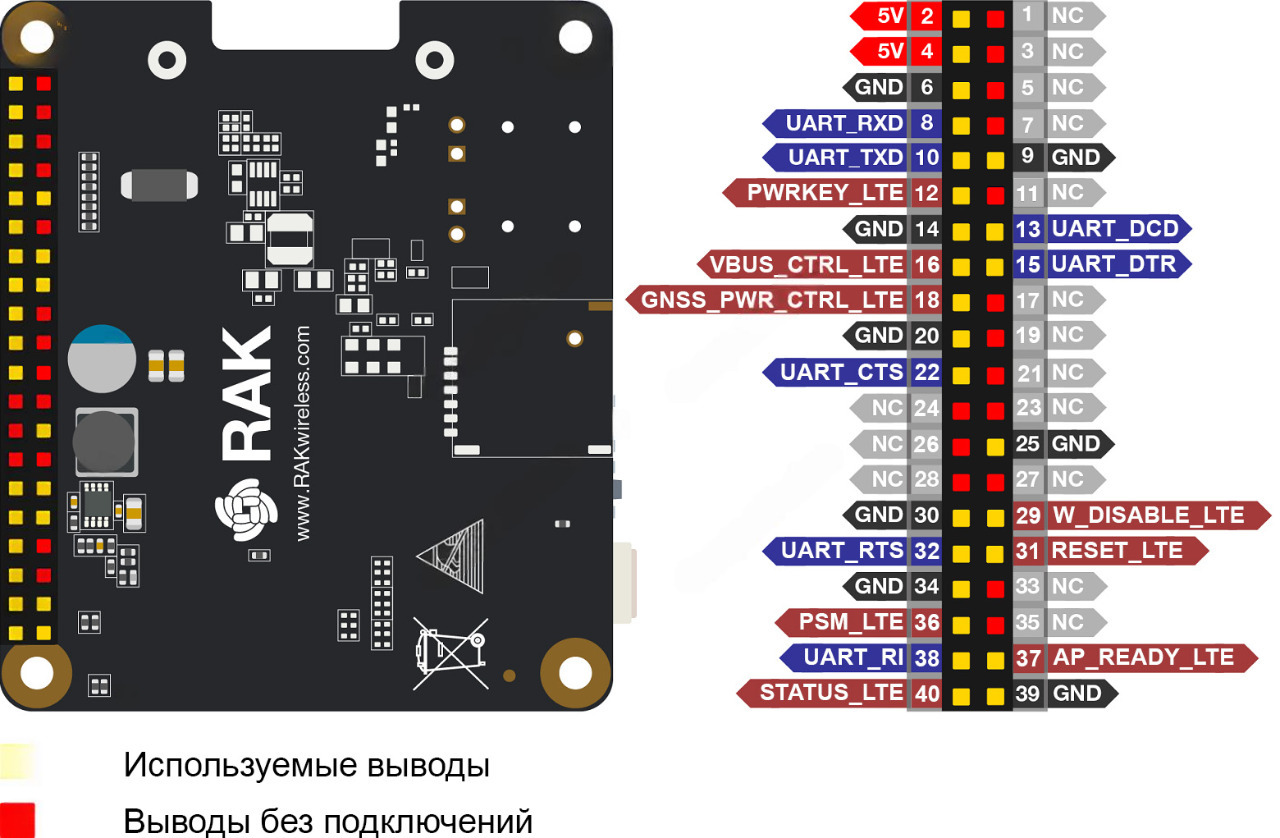

Аппаратная часть. Функциональное назначение выводов RAK8213 Pi HAT
| Номер вывода | Rpi 40-контактный разъём | Вывод RAK2287 Pi Hat | Тип вывода, описание |
| 1 | 3V3 | NC | Не подключен |
| 2 | 5V | 5V | Вход питания +5В |
| 3 | GPIO2 (SDA1) | NC | Не подключен |
| 4 | 5V | 5V | Вход питания +5В |
| 5 | GPIO3(SCL1) | NC | Не подключен |
| 6 | GND | GND | Общий вывод, заземление |
| 7 | GPIO4(GPIO_GCLK) | NC | Не подключен |
| 8 | GPIO14(TXD0) | UART_RXD_LTE | Цифровой вход. Соединён с линией UART_RXD встроенного в RAK8213 модуля LTE |
| 9 | GND | GND | Общий вывод, заземление |
| 10 | GPIO15(RXD0) | UART_TXD_LTE | Цифровой выход. Соединён с линией UART_TXD встроенного в RAK82137 модуля LTE |
| 11 | GPIO17(GPIO_GEN0) | NC | Не подключен |
| 12 | GPIO18(GPIO_GEN1) | PWRKEY_LTE | Цифровой вход. Включение модуля RAK8213 в нормальный режим сигналом высокого уровня продолжительностью не менее 500мс. Выключение модуля RAK8213, находящегося в нормальном режиме - сигналом высокого уровня продолжительностью не менее 650мс. Процедура выключения запускается после освобождения PWRKEY_LTE |
| 13 | GPIO27(GPIO_GEN2) | UART_DCD_LTE | Цифровой выход. Индикатор наличия несущей |
| 14 | GND | GND | Общий вывод, заземление |
| 15 | GPIO22(GPIO_GEN3) | UART_DTR_LTE | Цифровой вход. Готовность к приёму данных (управление режимом сна) |
| 16 | GPIO23(GPIO_GEN4) | VBUS_CTRL_LTE | Цифровой вход. Управление определением USB. Высокий уровень - вкл., низкий уровень - выкл. |
| 17 | 3V3 | NC | Не подключен |
| 18 | GPIO24(GPIO_GEN5) | GNSS_PWR_CTRL_LTE | Цифровой вход. Управление питанием активной GNSS-антенны. Высокий уровень - питание 3.3В вкл., низкий уровень - выкл. |
| 19 | GPIO10(SPI_MOSI) | NC | Не подключен |
| 20 | GND | GND | Общий вывод, заземление |
| 21 | GPIO9(SPI_MISO) | NC | Не подключен |
| 22 | GPIO25(GPIO_GEN6) | UART_CTS_LTE | Цифровой выход. Индикатор готовности передачи |
| 23 | GPIO11(SPI_CLK) | NC | Не подключен |
| 24 | GPIO8(SPI_CE0_N) | NC | Не подключен |
| 25 | GND | GND | Общий вывод, заземление |
| 26 | GPIO7(SPI_CE1_N) | NC | Не подключен |
| 27 | ID_SD | NC | Не подключен |
| 28 | ID_SC | NC | Не подключен |
| 29 | GPIO5 | W_DISABLE_LTE | Цифровой вход. Управление "режимом полёта". По умолчанию подтянут к питанию. Высокий уровень - выкл., низкий уровень - вкл. |
| 30 | GND | GND | Общий вывод, заземление |
| 35 | GPIO19 | NC | Не подключен |
| 36 | GPIO16 | PSM_LTE | Цифровой выход. Индикатор режима энергосбережения |
| 37 | GPIO26 | AP_READY_LTE | Цифровой вход. Определение состояния сна прикладного процессора |
| 38 | GPIO20 | UART_RI_LTE | Цифровой выход. Индикатор входящего вызова. |
| 39 | GND | GND | Общий вывод, заземление |
| 40 | GPIO21 | STATUS_LTE | Цифровой выход. Индикатор рабочего состояния модуля. Низкоуровневый сигнал - питание модуля включено |
Порт micro USB, присутствующий на плате RAK8213 Pi HAT WisHat, соединяется через шину PCIe с линиями интерфейса USB внешнего модуля RAK8213\u2019s, предоставляя пользователю прямой доступ к чипу BG96. Порт micro USB может использоваться в роли дополнительного источника питания для вставленного в слот модуля RAK8213.
------------------
