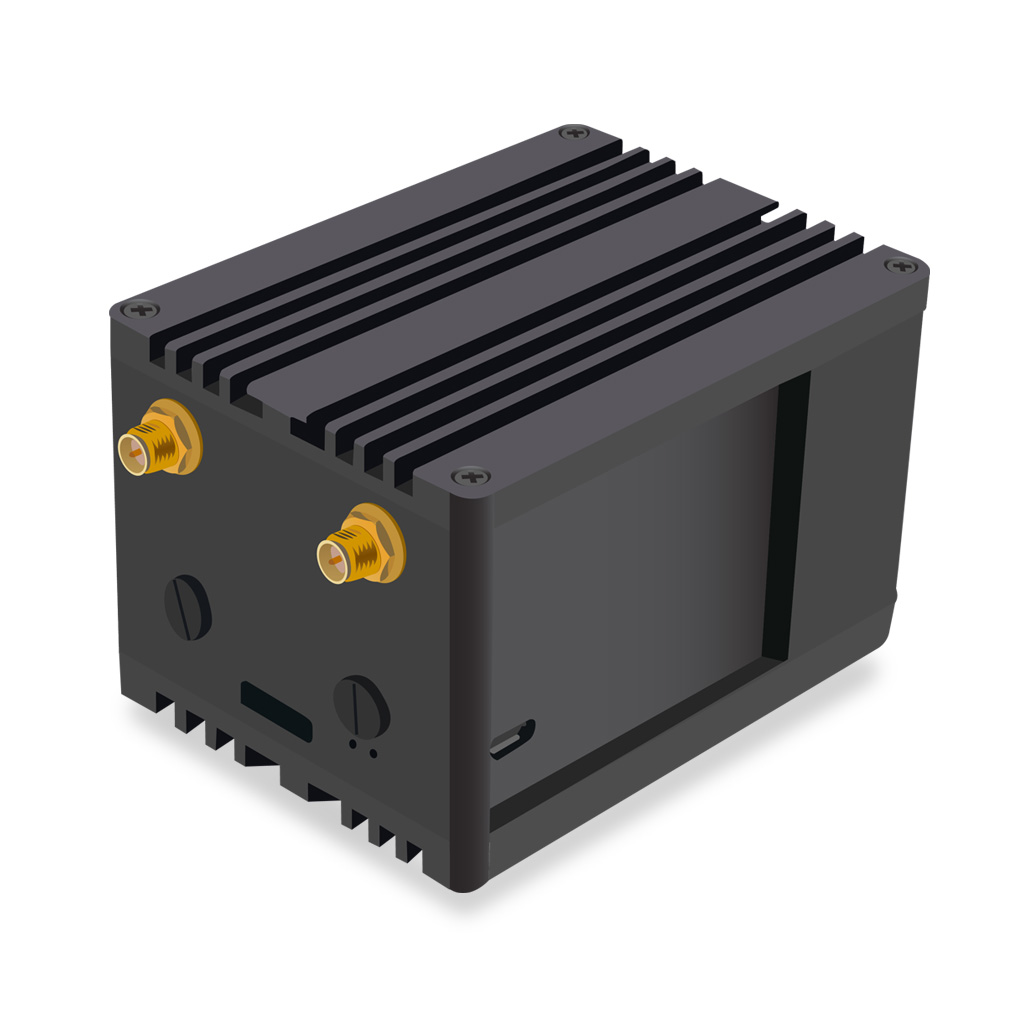

RAK7248-03 WisGate Developer D4H LoRa-концентратор EU868 на RPi4 4GB с GPS

Код товара: CTTL15630

Ключевые особенности

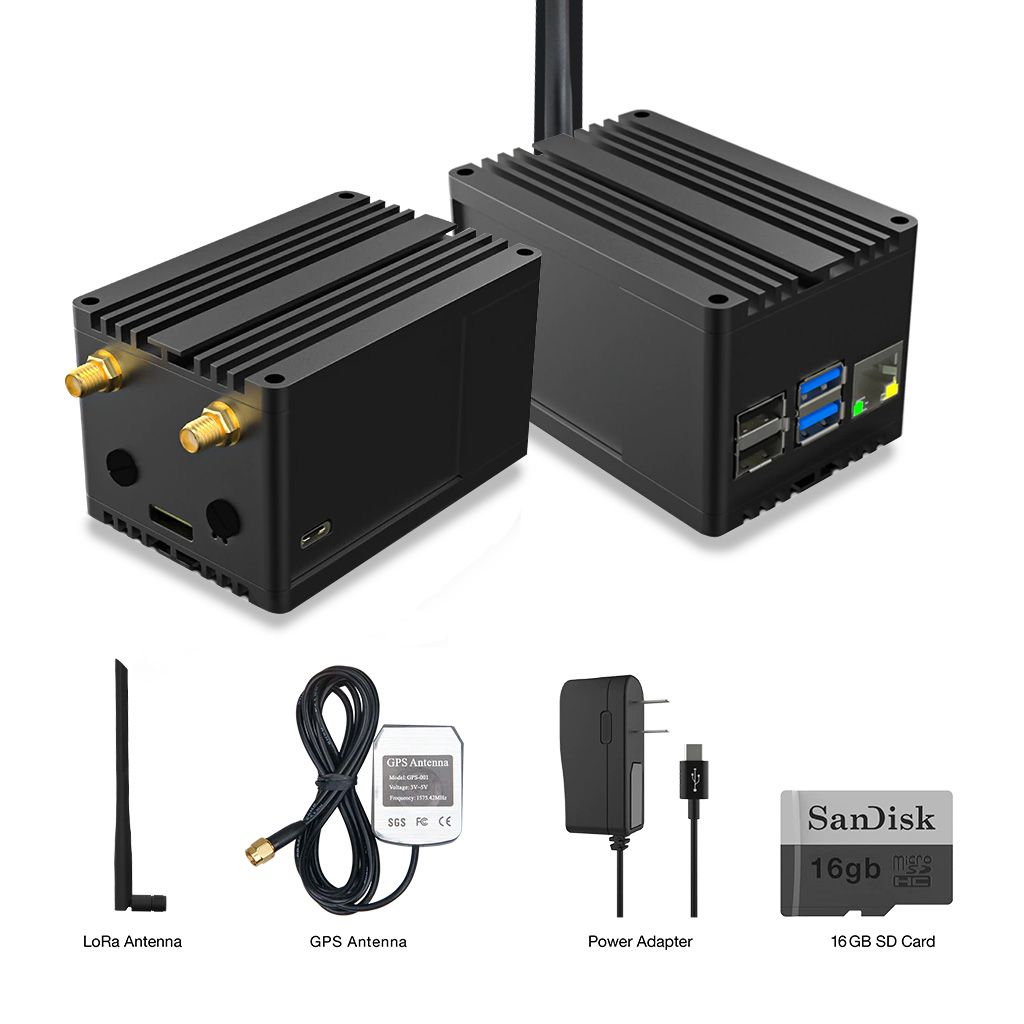

Комплектация

Шлюз RAK7248-03 WisGate Developer D4H частотного диапазона EU868 — абсолютно новое, значительно более производительное и энергоэффективное поколение устройств радиопередачи информации для эксплуатации в сетях IoT/M2M, объединяющее воедино комплекс современных и актуальных технологий беспроводной связи LoRa, WiFi и Bluetooth. Представленное в комплектации разработчика приложения, устройство Шлюз WisGate Developer D4H располагает необходимый набором аппаратного оборудования полноценного приёмо-передающего узла, координируемое соответствующим программным обеспечением. Концентратор WisGate Developer D4H служит одновременно идеальным решением для получения оценки широкого спектра возможностей скомбинированной сетевой архитектуры, либо для первичного прототипирования индивидуального проекта легко масштабируемой, быстроразвёртываемой системы, или для опробывания реализуемой концепции на базе готовых узлов настоящей платформы. Вдобавок, это дружественное к разработчику оборудование, способное работать прямо из коробки, которое не требует на старте глубоких знаний или умений от пользователя в настройке и эксплуатации систем LoRaWAN.

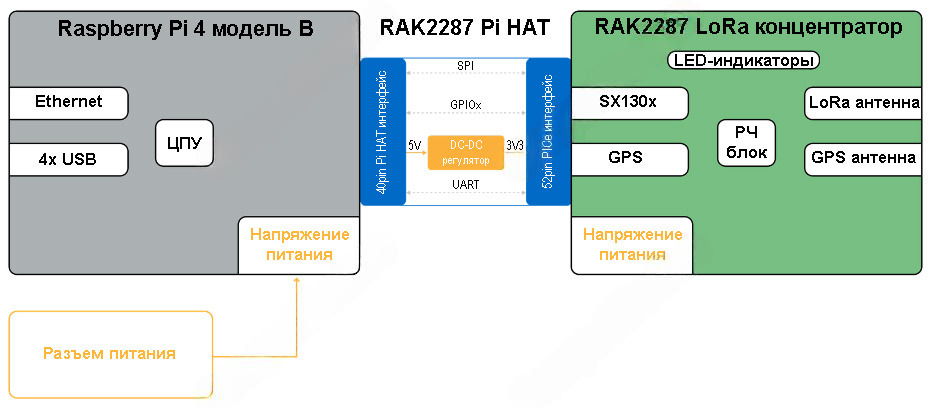

Конструкция модели LoRa-шлюза RAK7248 Developer D4H, вещающего в безлицензионном диапазоне EU868, основана на самом современном и мощном специализированном железе, установленном в металлическом корпусе с обновлённым дизайном. Роль вычислительного ядра в многоканальном шлюзе возложена на высокопроизводительный компактный одноплатный компьютер Raspberry Pi 4B, управляемый Linux-подобными ОС. Встроенный модуль дальней радиопередачи RAK2287 WisLink концентратора LoRaWAN в диапазоне EU868 соединён с компьютером RPi через HAT-расширение RAK2287 WisHat преобразователя 40-контактных разъёмов PCIe-GPIO, и содержит в себе чип с движком обработки цифровых сигналов SX1302 от Semtech. RAK2287 способен принимать до 8 пакетов LoRa с различными коэффициентами расширения спектра, и дополнен чипом приёмника U-blox ZOE-M8Q GPS с функционалом глобального спутникового позиционирования GNSS. А также оснащён теплоотводящим радиатором, способствующим улучшению производительности системы.

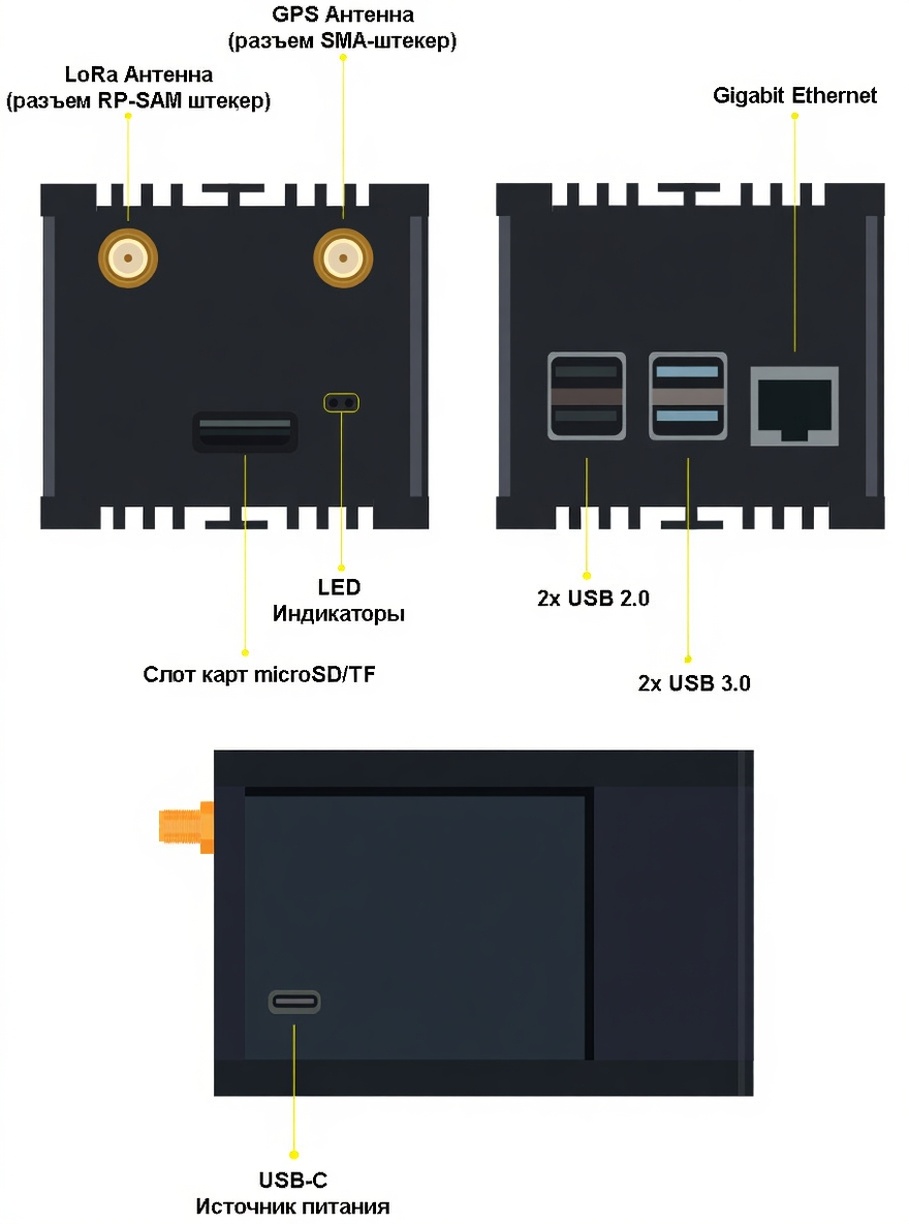

Интерфейсы LoRa-концетратора RAK7248 WisGate Developer D4H

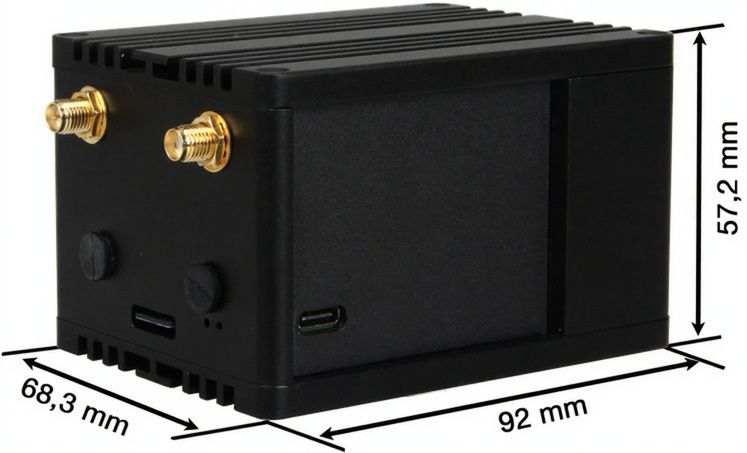

Физические размеры, мм

Спецификация антенны

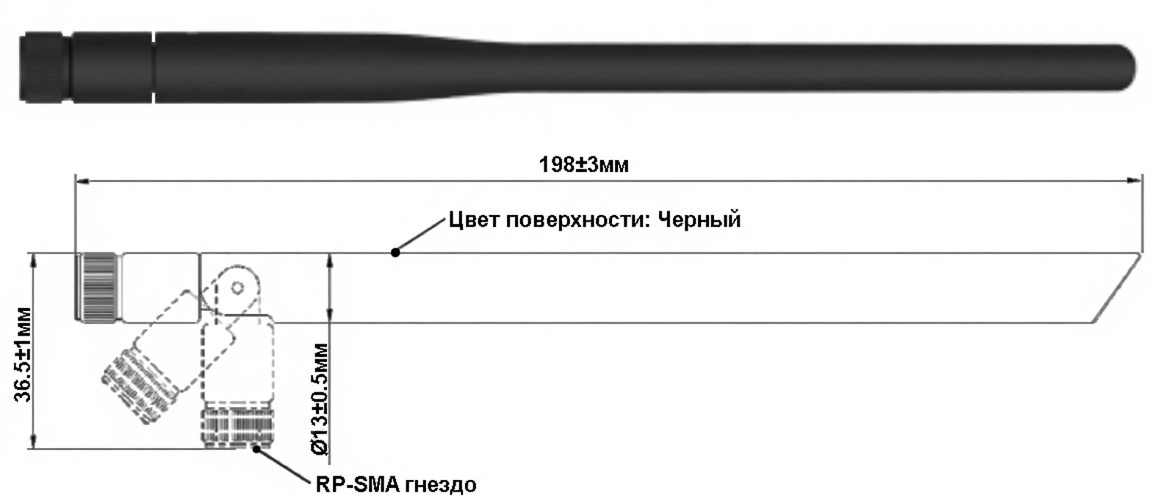

LoRa Антенна

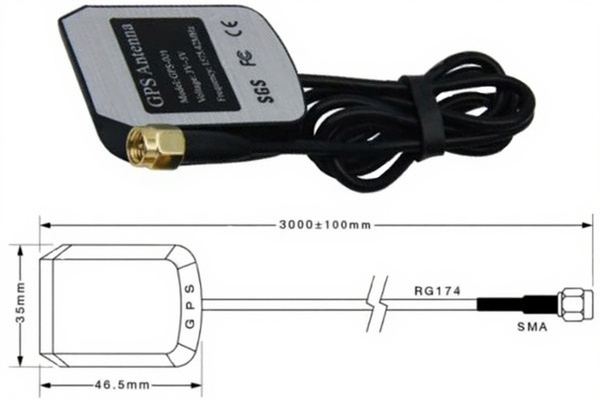

GPS Антенна

Характеристики усилителя

Программное обеспечение

1. Файл образа ПО для RAK7248 (zip архив);
2. Etcher-Portable-1.4.9-x64 (zip архив);

Техническая документация

1. RAK7248 WisGate Developer D4H поддержка сетевых серверов LoRa;
2. Клиентское ПО Amazon Web Services IoT Greengrass V2;
3. Настройка программного обеспечения Developer Gateway D4H;
4. Основы регистрации узла LoRa в RAK-шлюзе со встроенным LoRaServer (англ., PDF);
5. Сертификация CE и FCC для RAK7248;
