Использование внешних уличных антенн устройств трансляции радиосигналов на открытых, незащищённых грозозащитой территориях подразумевает большую вероятность попадания антенн и кабельных линий высокочастотных приёмопередатчиков под удар высоковольтного разряда молнии. Расположение радиопередающих элементов на небольшом расстоянии от молниеотводов не всегда помогает обезопасить технику, потому как рядом с точкой удара индуцируется поле высокого напряжения. Результат попадания такого напряжения в электрические цепи не сложно представить — оборудование, порой дорогостоящее, за считанные доли секунды выгоревшее от мощного импульса напряжения.

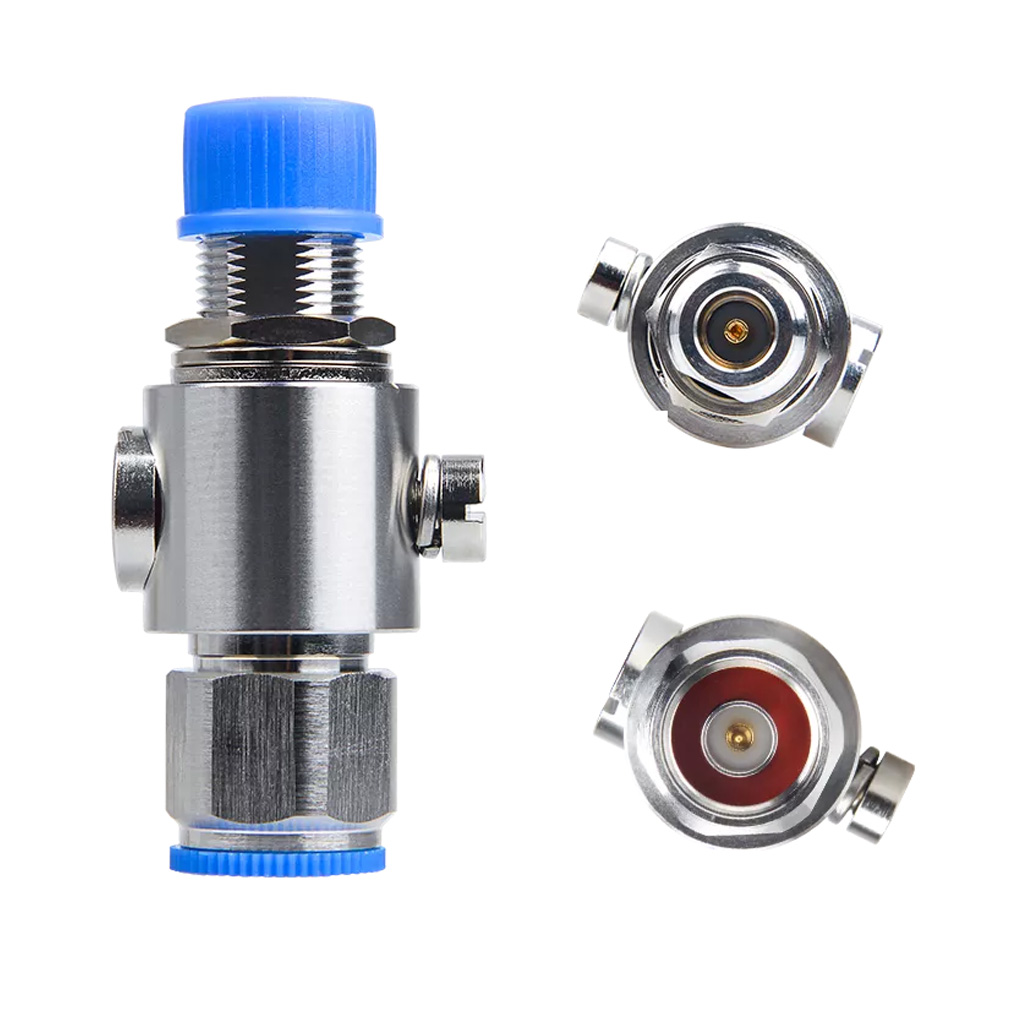

Коаксиальный ограничитель перенапряжения — наиболее эффективное автоматическое устройство, защищающее линии питания высокочастотного электронного оборудования от переходных событий — скачков напряжения, продолжительностью от 1 до 30 микросекунды и потенциалом до 1000 вольт и выше. Компактное и эффективное устройство ограничения перенапряжения (Surge protection device, SPD) RAK LA-GT2700, имеющее конструкцию коаксиального сегмента, и оснащённое стандартизированными разъёмами типа N, предназначено для обеспечения безопасности радиоэлектронных беспроводных узлов, шлюзов, или комплексных радиостанций, работающих по технологиям дистанционной связи LoRa, WiFi, или LTE. Защищает схемы питания постоянного тока методом временного закорачивания линий до достижения заданного напряжения.

Устанавливаемое в разрыв между антенной и приёмо-передатчиком, устройство молниезащиты LA-GT2700 DN1-X должно быть соединено с контуром защитного заземления для отвода скачка напряжения. LA-GT2700 может использоваться в 50-омных системах с частотным диапазоном от 0 до 2700 МГц, и мощностью сигнала до 200 Вт.

Технические характеристики

Установка молниезащиты в РЧ-линию

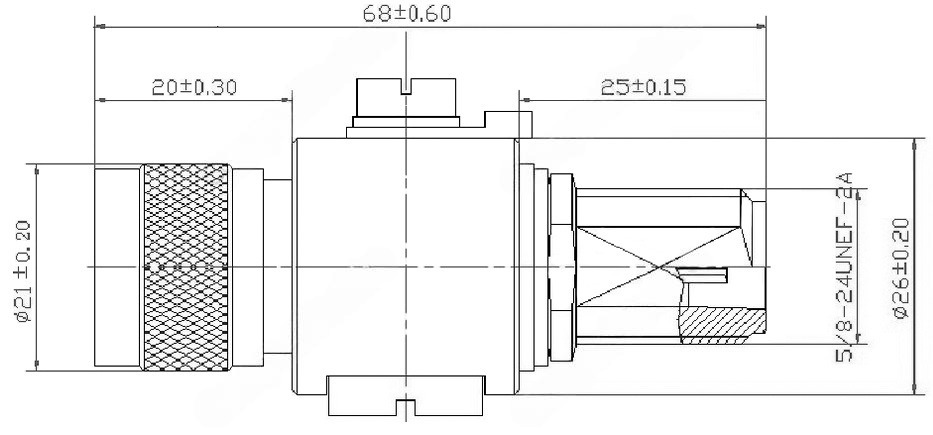

Физические размеры, мм

Дополнительная документация

1. Инструкция по монтажу системы молниезащиты для промышленных шлюзовых устройств серии RAK72xx (англ., PDF);
