Использование внешних уличных антенн устройств трансляции радиосигналов на открытых, незащищённых грозозащитой территориях подразумевает большую вероятность попадания антенн и кабельных линий высокочастотных приёмопередатчиков под удар высоковольтного разряда молнии. Расположение радиопередающих элементов на небольшом расстоянии от молниеотводов не всегда помогает обезопасить технику, потому как рядом с точкой удара индуцируется поле высокого напряжения. Результат попадания такого напряжения в электрические цепи не сложно представить — оборудование, порой дорогостоящее, за считанные доли секунды выгоревшее от мощного импульса напряжения.

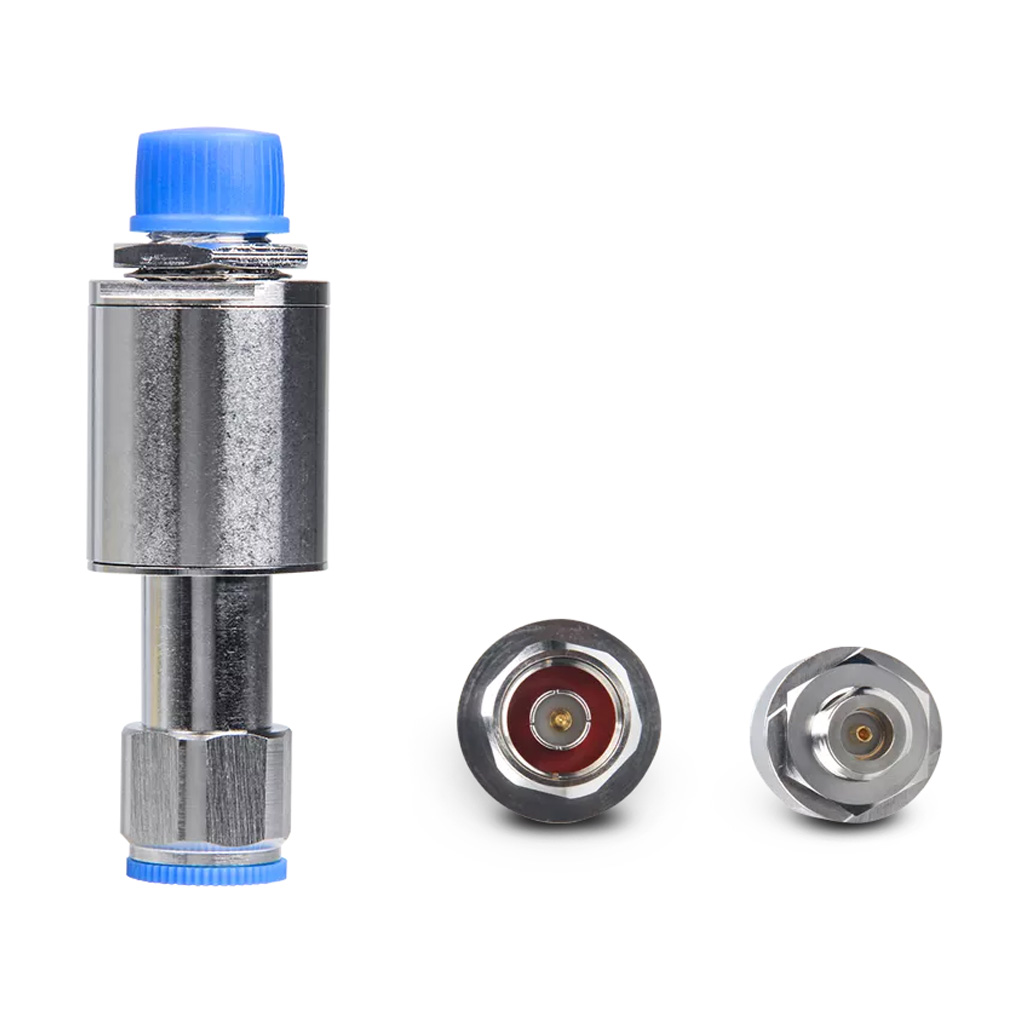

Коаксиальный ограничитель перенапряжения — наиболее эффективное автоматическое устройство, защищающее линии питания высокочастотного электронного оборудования от переходных событий — скачков напряжения, продолжительностью от 1 до 30 микросекунды и потенциалом до 1000 вольт и выше. Компактное и эффективное устройство ограничения перенапряжения (Surge protection device, SPD) RAK SPD LA-GT2500, имеющее конструкцию коаксиального сегмента, и оснащённое стандартизированными разъёмами типа N, предназначено для обеспечения безопасности радиоэлектронных узлов, осуществляющих приём сигналов спутниковой навигации GPS.

Включая в себе фильтр высоких частот, LA-GT2500 вносит минимальное затухание во входящий сигнал GPS, и способен эффективно подавлять создаваемые молнией низкочастотные помехи. Состоит из устройства ограничения переходных событий (Transient suppression device, TSD) и газоразрядной трубки (Gas discharge tube, GDT), Защищает схемы питания постоянного тока методом временного закорачивания линий до достижения заданного напряжения.

Устанавливаемое в разрыв между антенной и приёмником GPS, устройство молниезащиты LA-GT2500 Z5N1-X должно быть соединено с контуром защитного заземления для отвода скачка напряжения. LA-GT5700 может успешно применяться в 50-омных системах с частотным диапазоном от 1500 МГц до 1650 МГц, и мощностью входящего сигнала до 50 Вт.

Технические характеристики

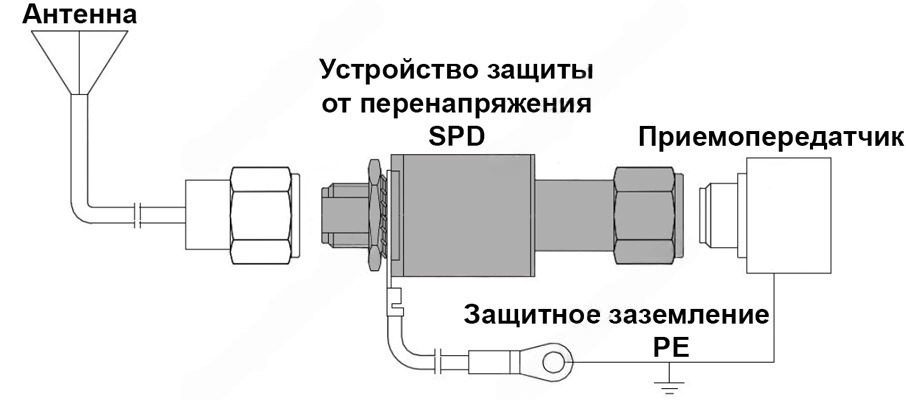

Установка молниезащиты в РЧ-линию

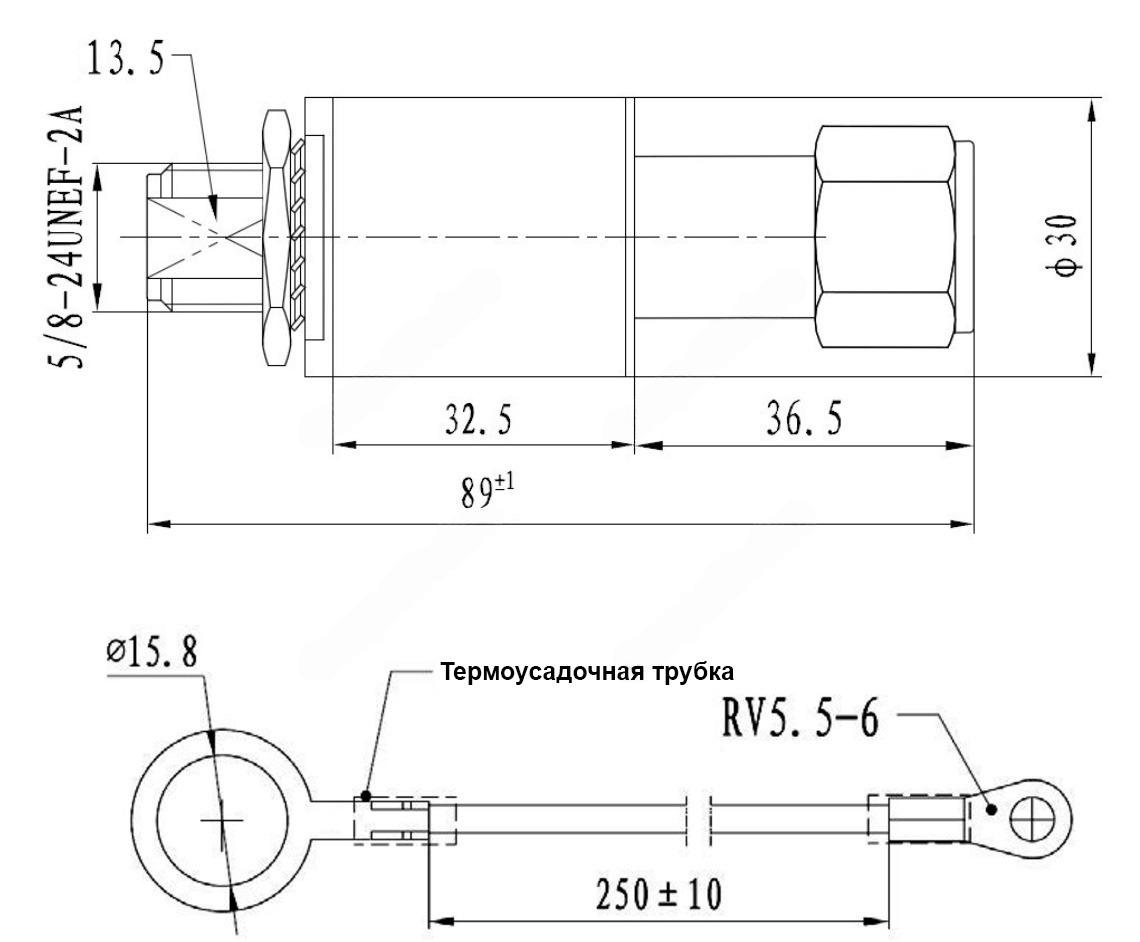

Физические размеры, мм

Дополнительная документация

1. Инструкция по монтажу системы молниезащиты для промышленных шлюзовых устройств серии RAK72xx (англ., PDF);
