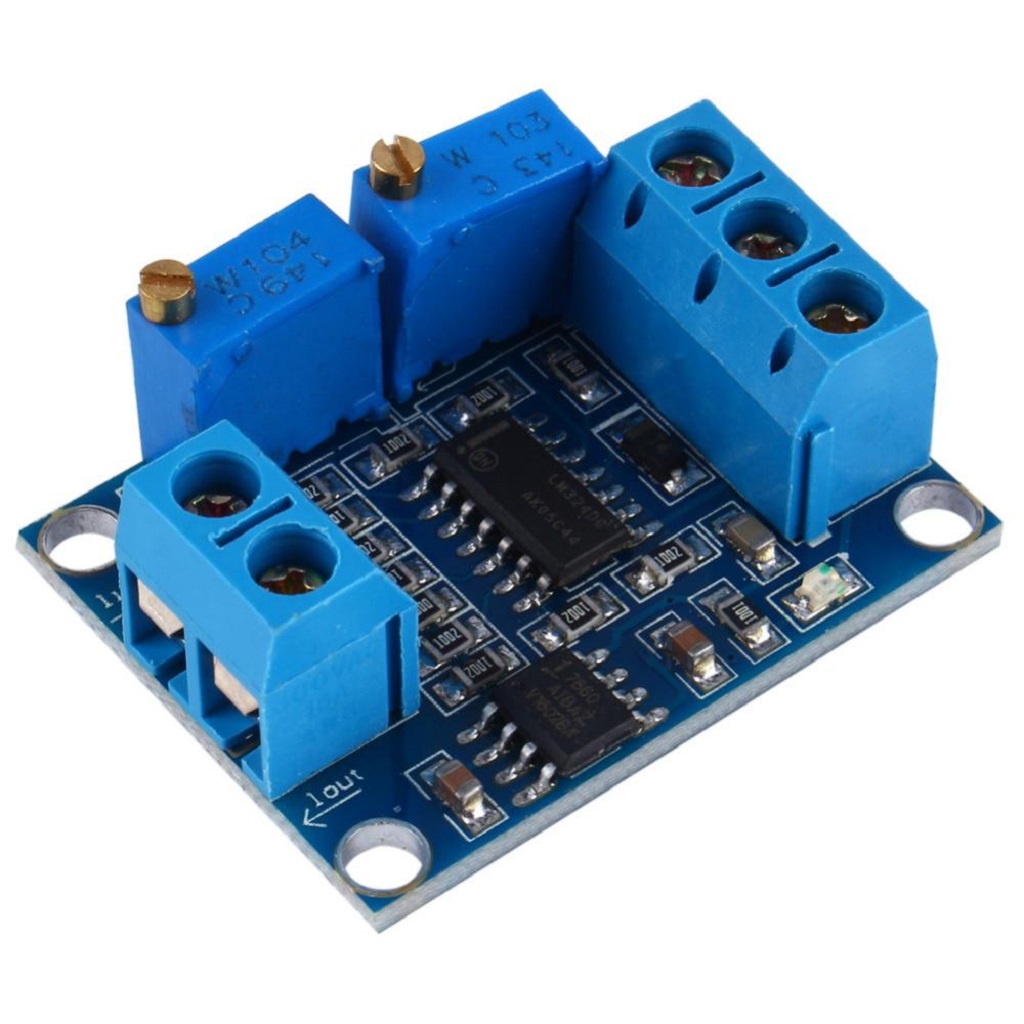

Модуль конвертера тока в напряжение 4-20mA to 0-5V 3.3/10/15V
Код товара: CTTL15165
 |
|
|
Технические характеристики
Модуль преобразователя CL2AVDC-C позволяет подключать промышленные датчики с интерфейсом токовой петли для передачи данных к аналоговому интерфейсу любого оборудования. Благодаря широкому диапазону выходного сигнала с возможностью точной настройки максимального уровня напряжения, обеспечивает совместимость с множеством существующих внешних и втроенных АЦП с фиксированной логикой 1.8В, 3.3В, 5.0В и др.

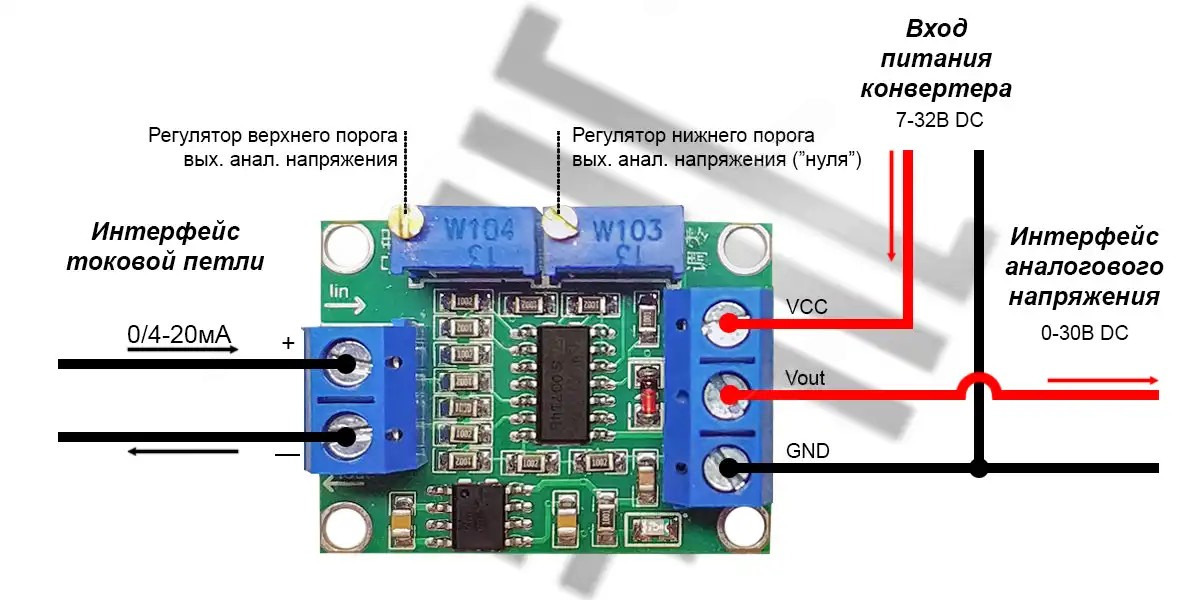

Схема подключения модуля CL2AVDC-C
 |
Метод настройки конвертера CL2AVDC-C
Настройка преобразователя требует подключения двух источников: сигнала токовой петли 0/4-20мА с напряжением от 7 до 32В и питания схемы модуля 7-32В DC. Использование напряжения от линии токовой петли для питания модуля конвертера нежелательно, так как это может наложить искажения на точность преобразования. Регулировка параметров выходного аналогового напряжения осуществляется двумя высокочувствительными потенциометрами.
- Установить оба потенциометра в крайнее правое положение, на максимальное значение. Подключить к двойной клемме сигнальную линию токовой петли, к тройной клемме — напряжение питания модуля (VCC+GND) и произвольный вольтметр (Vout+GND).;
- Регулировка нижней границы ("нуля") аналогового выходного сигнала. Подать низкоуровневый сигнал в линии токовой петли (0 или 4мА). Вращением винта подстроечника в левом направлении установить на вольтметре значение 0В.;
- Регулировка верхней границы аналогового выходного сигнала. Подать высокоуровневый сигнал в линии токовой петли (20мА). Вращением винта подстроечника в левом направлении установить на вольтметре значение в диапазоне 0-30В.;
Примечание. Напряжение верхней границы аналогового выхода всегда будет на 2-3 вольта ниже напряжения питания модуля.
------------------
