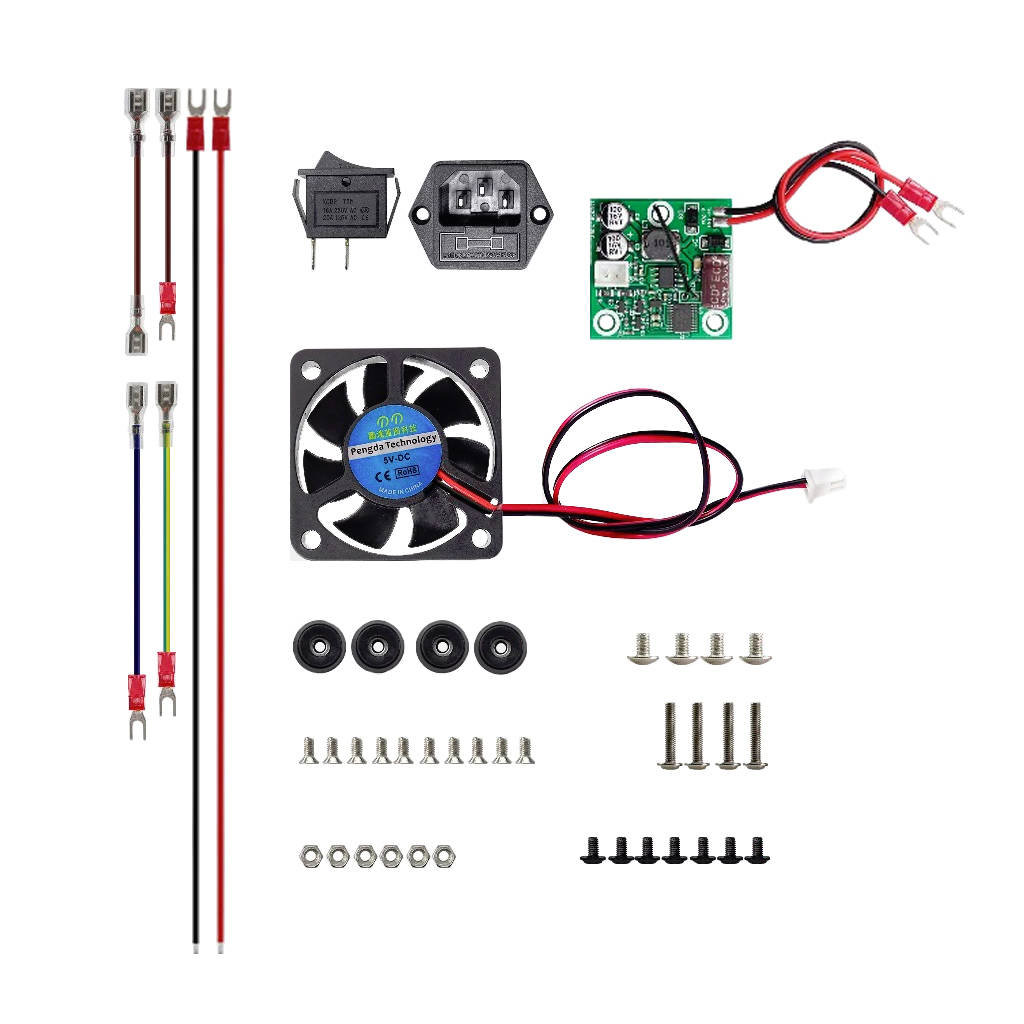

Комплектация набора

Модель корпуса S06A относится к составляющим частям уникальной системы модульной сборки индивидуального лабораторного блока питания, выпускаемой компанией Hangzhou Ruiden Technology, Китай. Основанная на принципе конструктора, система предлагает вариант быстрой сборки полностью законченной модели лабораторного блока питания из небольшого количества сопутствующих компонентов, доступных отдельно друг от друга. Среди прочих существующих аналогов, модульная система выгодно отличается высокой степенью совместимости своих ключевых компонентов с аналогичным оборудованием сторонних производителей, которые могут свободно использоваться в любых проектах по изготовлению современных источников питания. Вариативность комбинирования блоков питания, корпусов и лицевых панелей модульной системы конструирования ЛБП, открывает широкие возможности самостоятельного выбора габаритов и характеристик производительности прибора, подобранных под условия целевых задач.

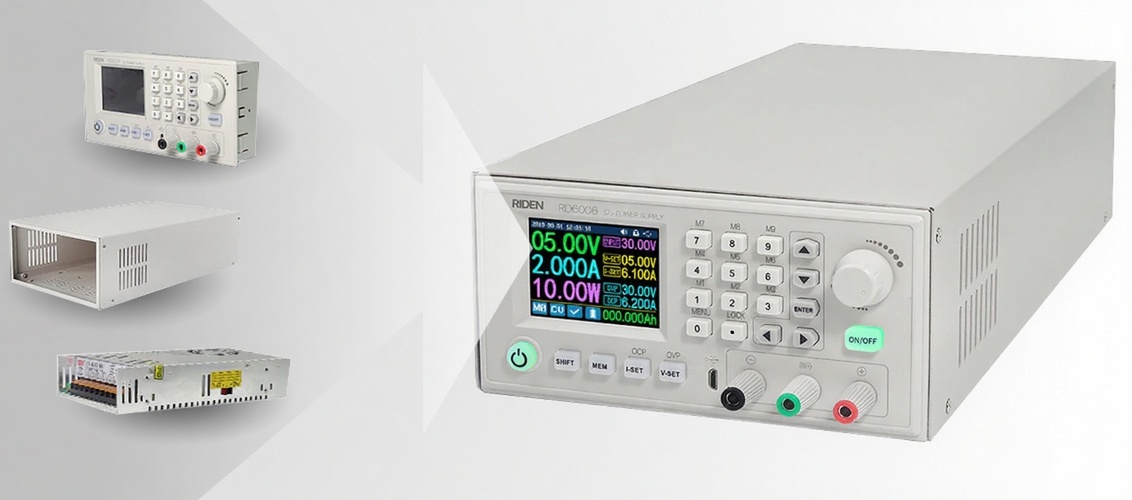

Модульная система сборки ЛБП

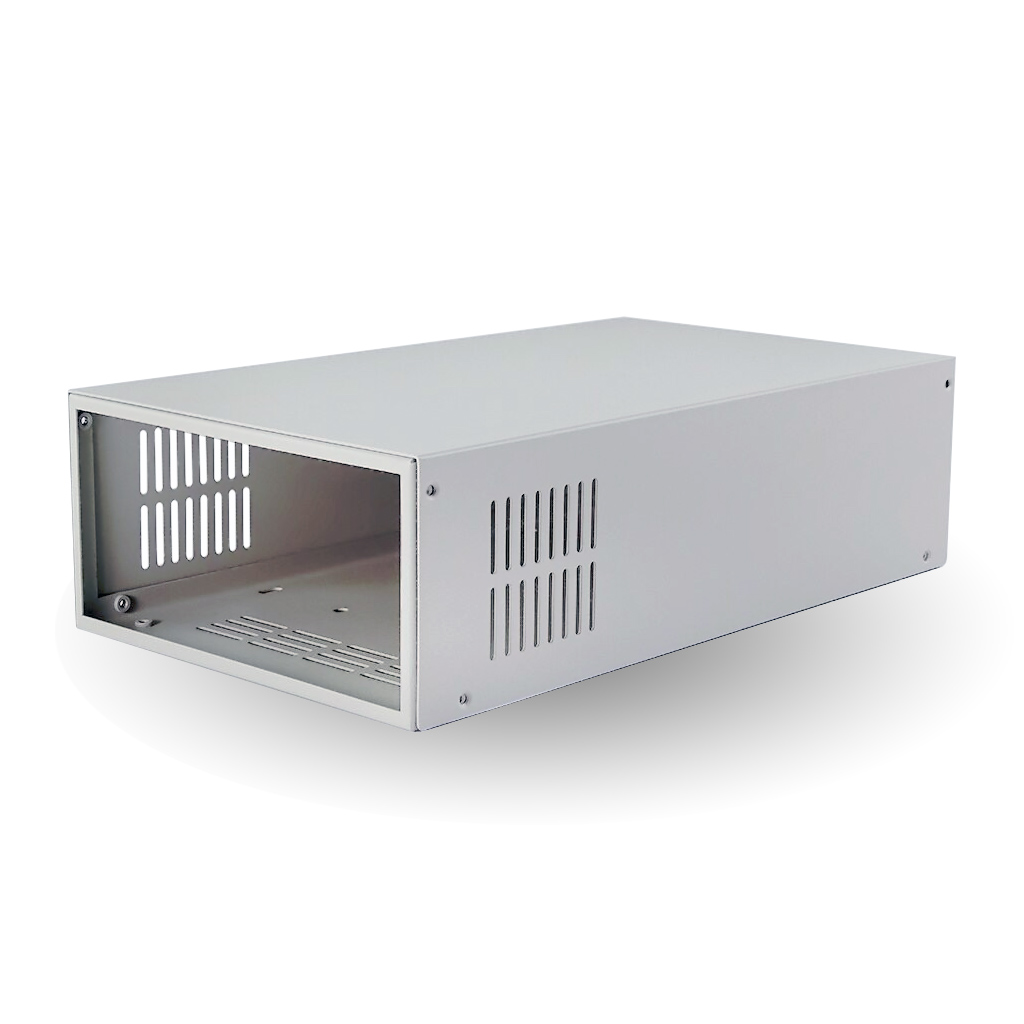

Корпус RuiDeng RIDEN S06A изготовлен из холоднокатаной листовой стали толщиной 1 мм и окрашен порошковой краской в светло-сером оттенке. Вместе с корпусом в наборе присутствуют все соответствующие крепёжные и проводные соединительные элементы для быстрой и лёгкой сборки полноценного регулируемого лабораторного источника питания. Корпус оснащён индивидуальной системой контроля температуры внутреннего пространства, состоящей из компактной платы терморегуляторы и присоединяемого к ней вентилятора воздушного охлаждения. Для улучшения теплообмена в области размещения управляющей панели с DC-DC преобразователем, стенки корпуса дополнительно перфорированы.

Интеллектуальная электронная система охлаждения корпуса S06A работает от источника постоянного напряжения 6.0 - 65В. Построенная на простеньком 8-битном контроллере, термосистема управляет трёхступенчатой скоростью вращения вентилятора, основываясь на показаниях встроенного резистивного термодатчика. Если температура не достигает 40°C, вентилятор остаётся в выключенном состоянии, медленно крутится в промежутке 40-55°C, и выходит на полную мощность при нагреве воздуха 60°C и более.

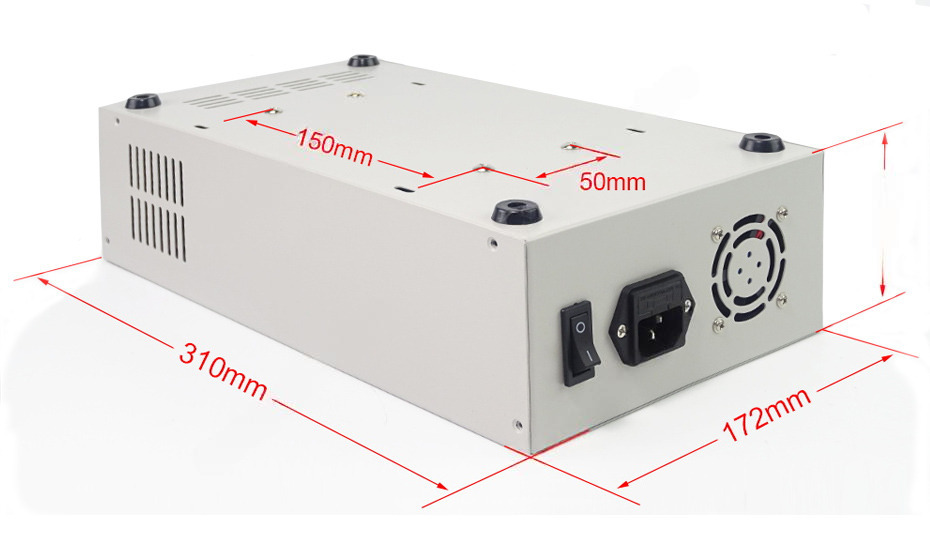

Длина корпуса S06A увеличена до 310 мм и предусматривает возможность расположения во внутреннем пространстве готового блока питания AC-DC мощностью до 400Вт с нерегулируемым выходом. В корпусе может устанавливаться блок питания любого производителя, обладающего не только подходящими габаритами, а также имеющего расстояние между отверстиями крепления 150 х 50 мм.

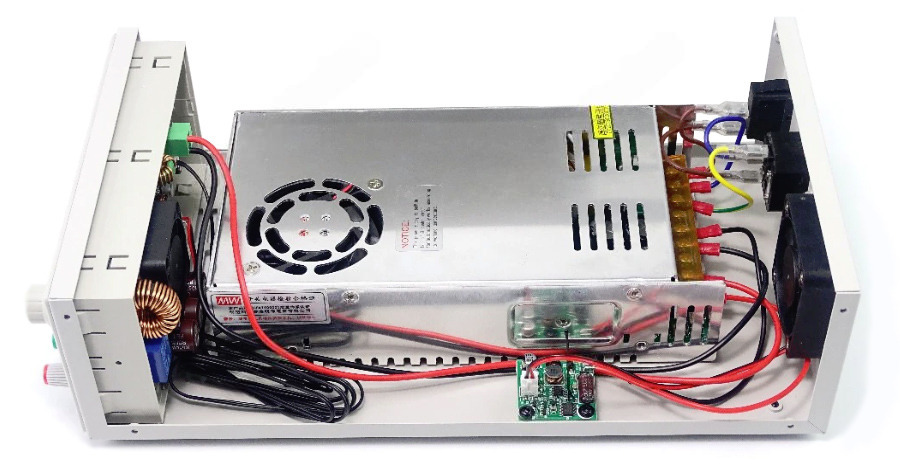

Поэтапная инструкция по сборке корпуса опубликована в разделе технической документации. На изображении ниже представлен вид полностью собранного (без верхней крышки) источника регулируемого напряжения и тока, или регулируемого источника питания. Лицевая панель DC-DC регулятора и блок питания 400Вт приобретаются отдельно от корпуса.

Физические размеры

Техническая документация

1. Подробное пошаговое руководство по сборке корпуса S06A (рус., PDF);
