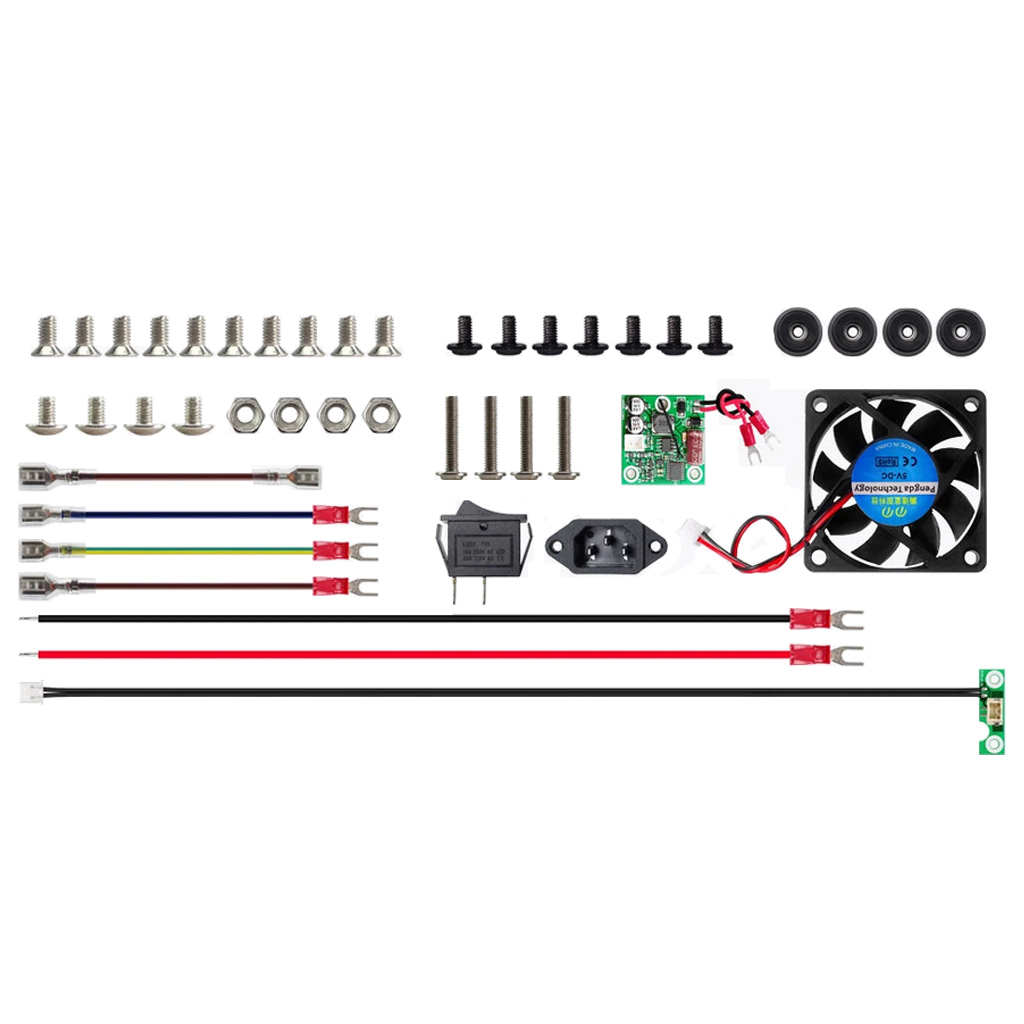

Комплектация набора

Модель корпуса S400 относится к составляющим частям уникальной системы модульной сборки индивидуального лабораторного блока питания, выпускаемой компанией Hangzhou Ruiden Technology, Китай. Основанная на принципе конструктора, система предлагает вариант быстрой сборки полностью законченной модели лабораторного блока питания из небольшого количества сопутствующих компонентов, доступных отдельно друг от друга. Среди прочих существующих аналогов, модульная система выгодно отличается высокой степенью совместимости своих ключевых компонентов с аналогичным оборудованием сторонних производителей, которые могут свободно использоваться в любых проектах по изготовлению современных источников питания. Вариативность комбинирования блоков питания, корпусов и лицевых панелей модульной системы конструирования ЛБП, открывает широкие возможности самостоятельного выбора габаритов и характеристик производительности прибора, подобранных под условия целевых задач.

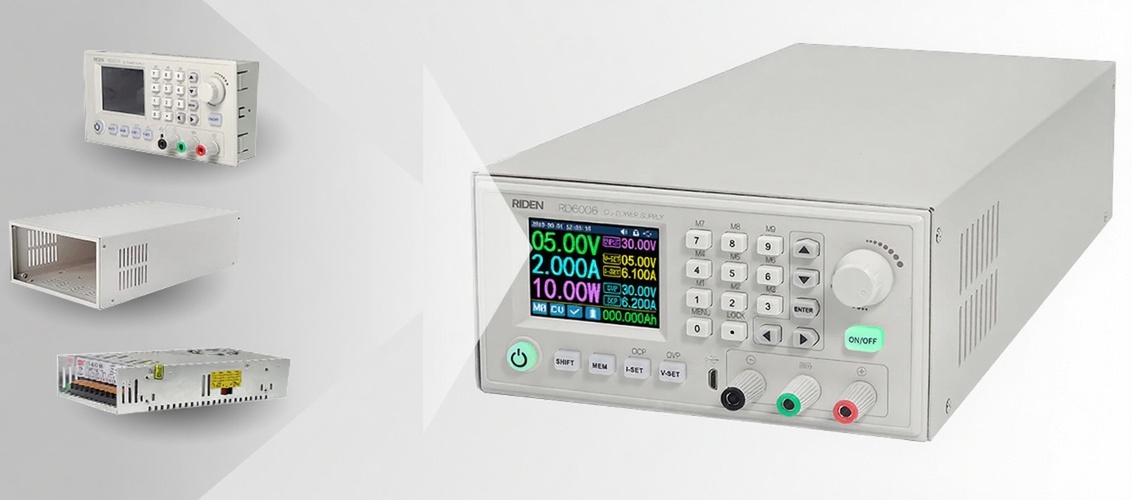

Модульная система сборки ЛБП

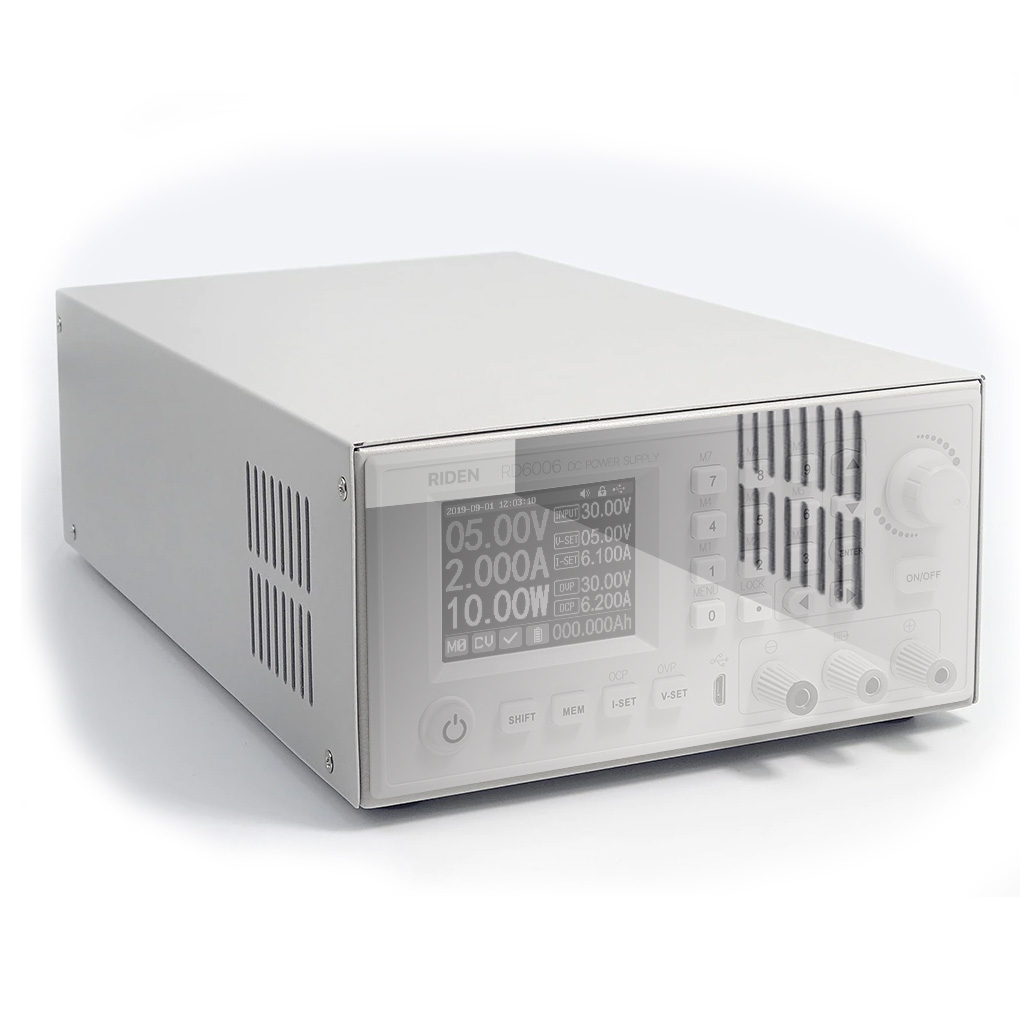

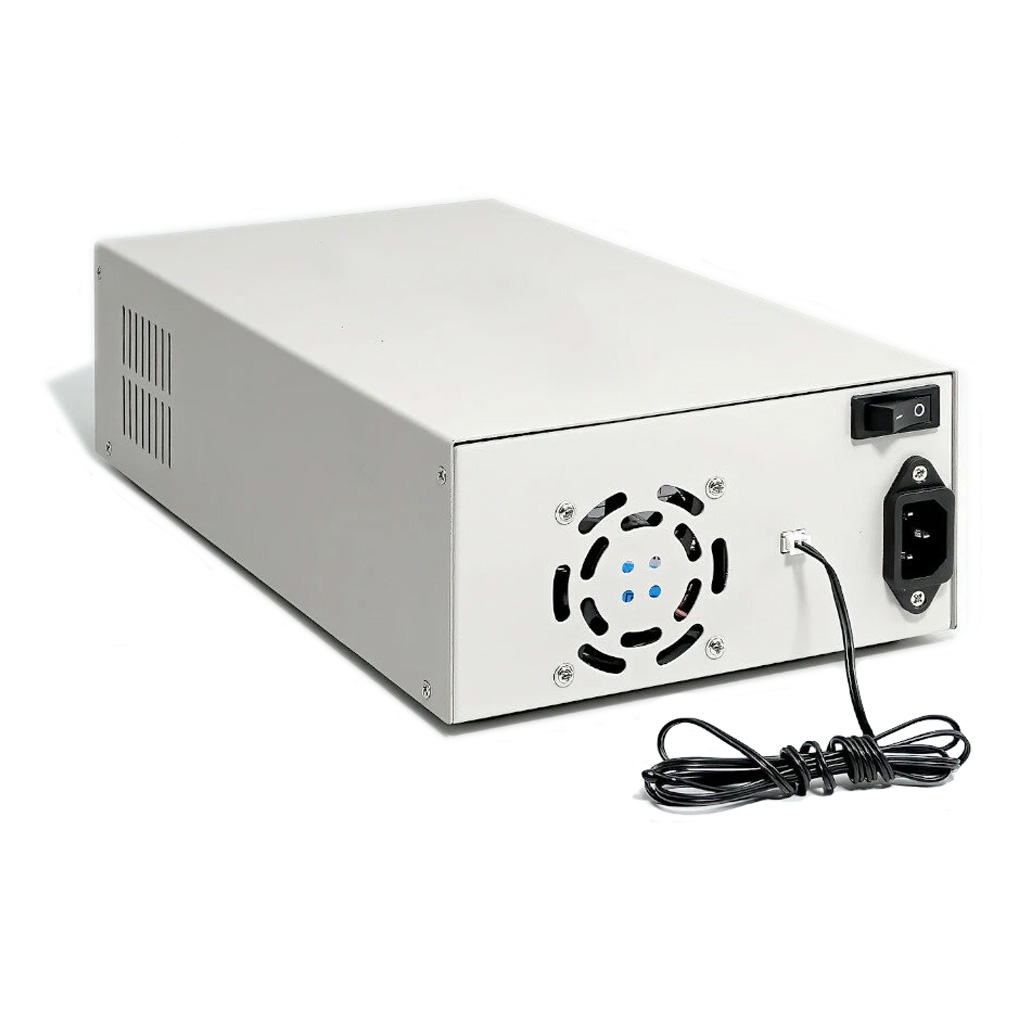

Корпус RuiDeng RIDEN S400 изготовлен из холоднокатаной листовой стали толщиной 1 мм и окрашен порошковой краской в светло-сером оттенке. Вместе с корпусом в наборе присутствуют все соответствующие крепёжные и проводные соединительные элементы, способствующие сокращению времени сборки полноценного регулируемого лабораторного источника питания. Для лучшего теплообмена в области размещения управляющей панели с DC-DC преобразователем, стенки корпуса дополнительно перфорированы. Корпус комплектуется небольшой платой с двухконтактным разъёмом PH-2, устанавливаемой на задней стенке корпуса. Плата расширения связывает совместимую панель DC-DC преобразователя с внешним проводным температурным датчиком, позволяет осуществлять контроль за рабочим окружением.

Корпус оснащён индивидуальной системой контроля температуры внутреннего пространства, состоящей из компактной платы терморегуляторы и присоединяемого к ней вентилятора воздушного охлаждения. Интеллектуальная электронная система охлаждения корпуса S400 работает от источника постоянного напряжения 6.0 - 65В. Построенная на миниатюрном 8-битном контроллере, термосистема управляет трёхступенчатой скоростью вращения вентилятора, основываясь на показаниях встроенного резистивного термодатчика. Когда температура не достигает 40°C, вентилятор остаётся в выключенном состоянии, медленно крутится в промежутке 40-55°C, и выходит на полную мощность при нагреве воздуха 60°C и более.

Длина корпуса S400 достигает 310 мм и предусматривает возможность расположения во внутреннем пространстве готового блока питания AC-DC мощностью до 400-800Вт с нерегулируемым выходом. В корпусе может быть расположен блок питания совершенно любого производителя, обладающий подходящими габаритами, и имеющий расстояние между отверстиями крепления 150 х 50 мм. Установка крупногабаритных блоков питания с креплением 187 х 110 мм также возможна, однако будет занята область штатного места вентилятора и платы терморегулятора.

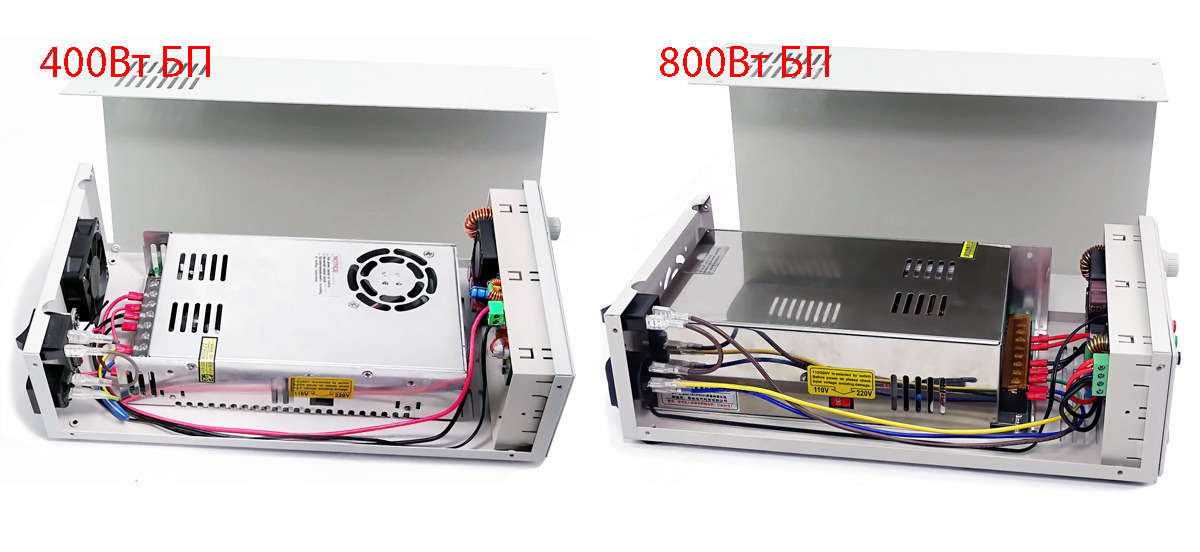

Поэтапная инструкция сборки корпуса S400 с БП 400Вт опубликована в разделе технической документации. На изображении ниже представлены варианты полностью собранного (без верхней крышки) источника регулируемого напряжения и тока, или регулируемого источника питания. Лицевая панель DC-DC регулятора и блок питания 400-800Вт приобретаются отдельно от корпуса.

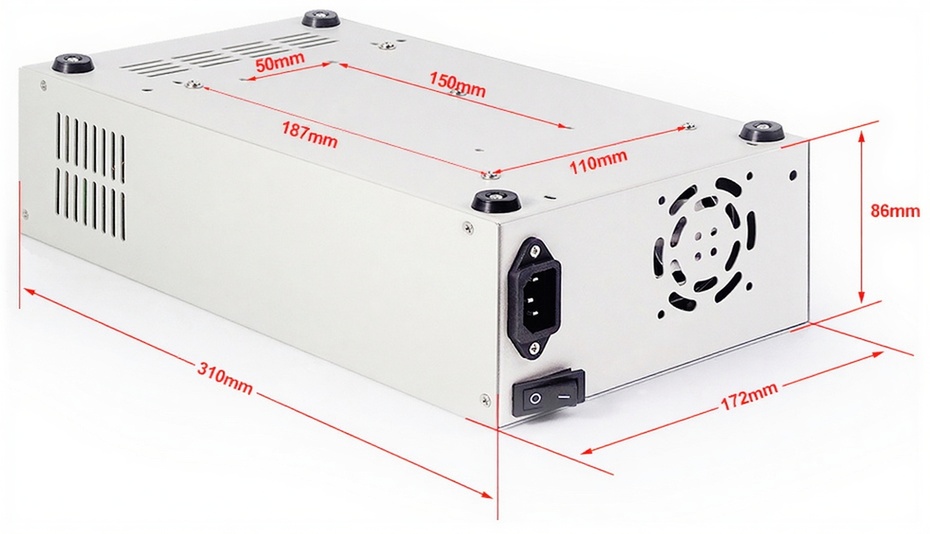

Физические размеры, мм

Документация

1. Подробное пошаговое руководство по сборке корпуса S400 (кит.+англ., PDF);
