Комплектация набора

Модель корпуса S800 входит в перечень базовых комплектующих частей для самостоятельной сборки высококачественного лабораторного источника (блока) питания постоянного тока от компании Hangzhou Ruiden Technology из Китая, выпускаемого в том числе по системе модульной сборки конечного продукта. Среди прочих подобных конкурентов, система модульной сборки RuiDeng выгодно отличается высокой степенью совместимости между большим разнообразием собственных оригинальных компонентов, отличной сочетаемостью с аналогичным оборудованием от других производителей, а также лёгкостью интеграции и гибкостью применения в любых проектах по производству современных высокоточных регулируемых источников энергии.

Модульная система сборки ЛБП

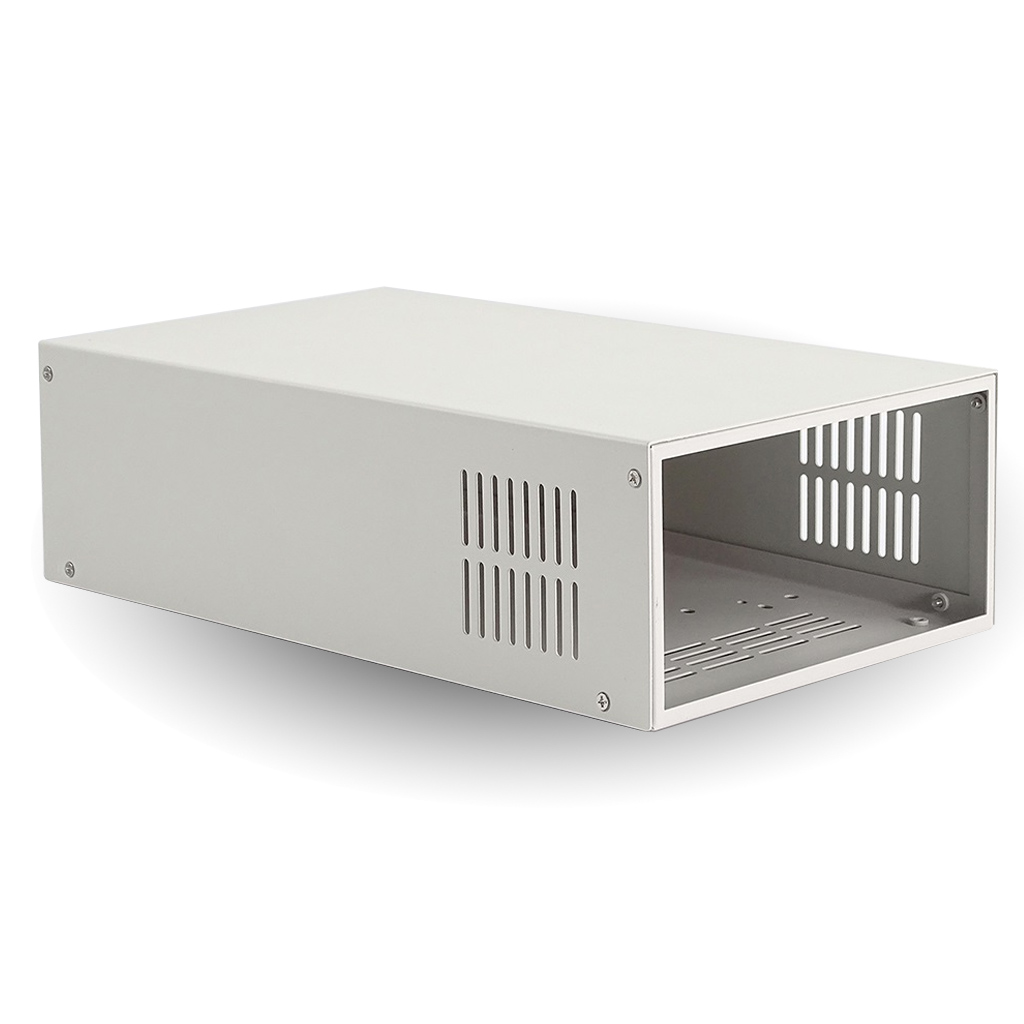

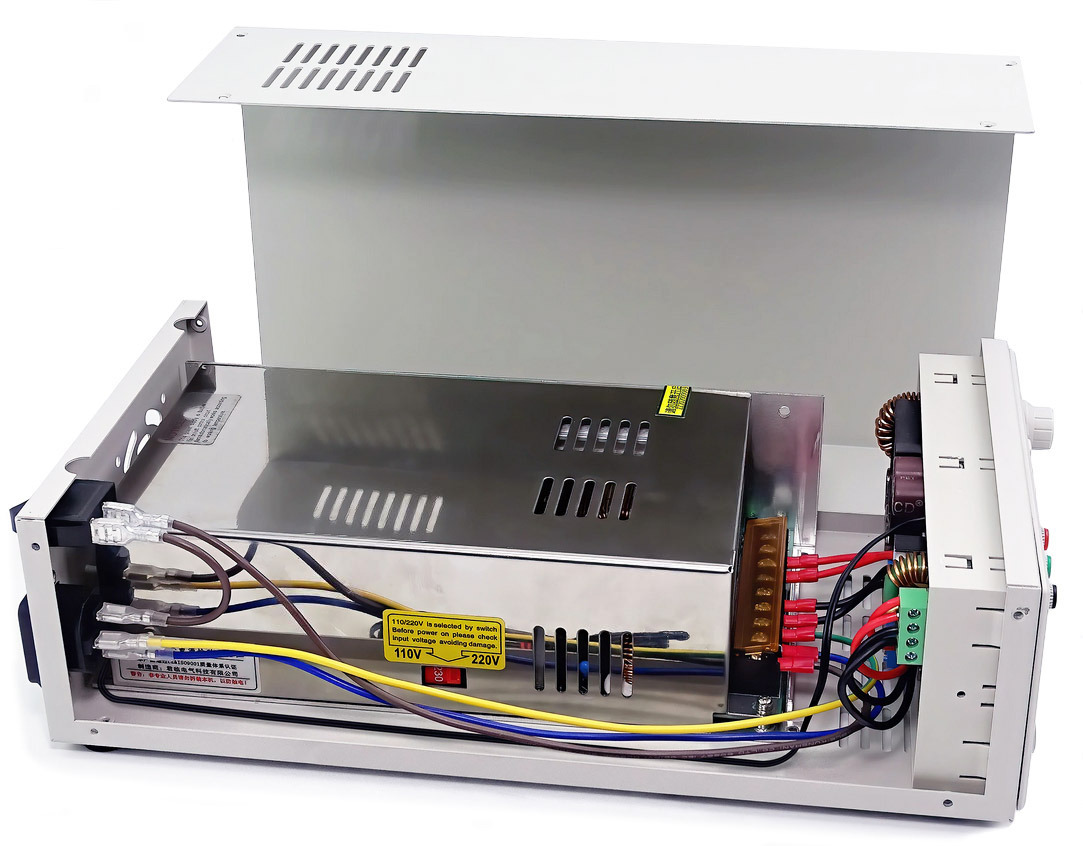

Корпус RuiDeng RIDEN S800 изготовлен из холоднокатаной листовой стали толщиной 1 мм и окрашен порошковой краской в светло-сером оттенке. Вместе с корпусом в наборе присутствуют все соответствующие крепёжные и проводные соединительные элементы, способствующие сокращению времени сборки полноценного регулируемого лабораторного источника питания. Для лучшего теплообмена в области размещения управляющей панели с DC-DC преобразователем, стенки корпуса дополнительно перфорированы. Корпус комплектуется небольшой платой с двухконтактным разъёмом PH-2, устанавливаемой на задней стенке корпуса. Плата расширения связывает совместимую панель DC-DC преобразователя с внешним проводным температурным датчиком, позволяет осуществлять контроль за рабочим окружением. Длина корпуса S800 достигает 310 мм и предусматривает возможность размещения во внутреннем пространстве оригинального фирменного блока питания AC-DC мощностью до 800Вт с нерегулируемым выходом. В корпусе может расположится блок питания совершенно любого производителя с подходящими габаритами, имеющего расстояние между отверстиями крепления 150 х 50 мм или 187 х 110 мм. Поэтапная инструкция по сборке корпуса опубликована в разделе технической документации. На изображении ниже представлен вид полностью собранного (без верхней крышки) источника регулируемого напряжения и тока, или регулируемого источника питания. Лицевая панель DC-DC регулятора и блок питания 400-800Вт приобретаются отдельно от корпуса.

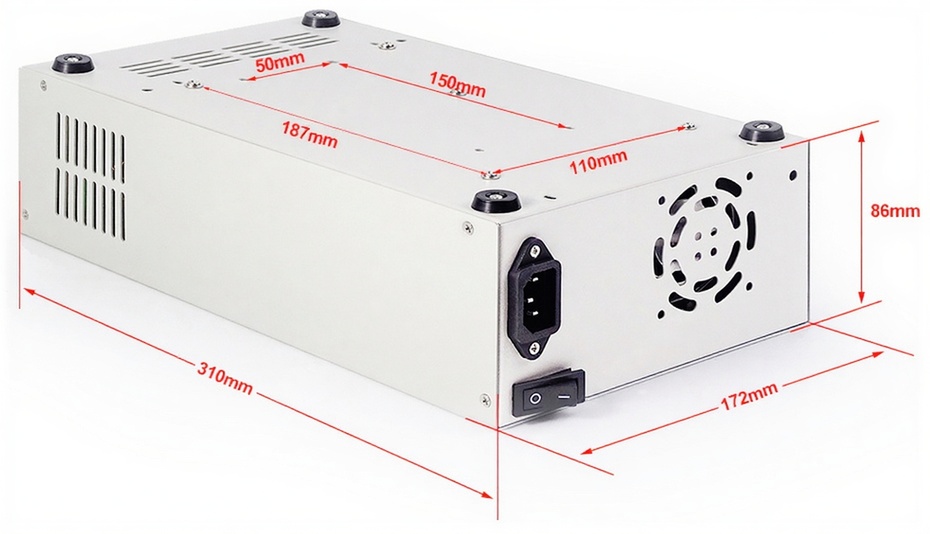

Физические размеры, мм

Документация
