RUIDENG 0.36 Амперметр 5-разрядный 3A прецизионный цифровой красный

Код товара: CTTL11168

Ультракомпактный прецизионный цифровой амперметр Ruideng RD 0.36 5-Digit 3A AMP предназначен для измерения силы постоянного тока в амперах, протекающего в выбранном участке цепи. Амперметр подключается последовательно (в разрыв) в точке замкнутой цепи, для которой выполняется определение величины основного параметра электроэнергии. Амперметр служит простым и удобным инструментом визуального контроля, и встречается в основном в различном промышленном, лабораторном, или сервисно-ремонтном оборудовании.

Модель Ruideng RD 0.36" 3 AMP построена на мощном 8-битном процессоре семейства STM8, и собрана в легкосъёмном пластиковом корпусе размером 5 на 3 сантиметра с боковыми защелками-фиксаторами для встраиваемого монтажа. Встроенный 3-амперный шунт освобождает от необходимости подключения внешних шунтирующих малоомных резистивных нагрузок. Текущие значения измеряемого тока с дискретным шагом 0.0001А отображаются на 5-символьном красном индикаторе-экране амперметра с высотой символов 0,36-дюйма. Данные о токе обновляются немногим быстрее трёх раз в секунду. В схеме амперметра не предусмотрены органы управления для корректировки настоящего значения силы тока или калибровки нулевого порога. Цифровой прецизионный амперметр имеет погрешность отображаемых показаний в пределах 0.5 мА - 1.7мА. Акутальная цифра расхождения в рамках допустимого зависит от уровня напряжения питания, чем ниже вольтаж, тем меньше отклонение. RD 0.36 5-Digit 3A AMP приравнивается к классу полупрофессиональных диагностических приборов.

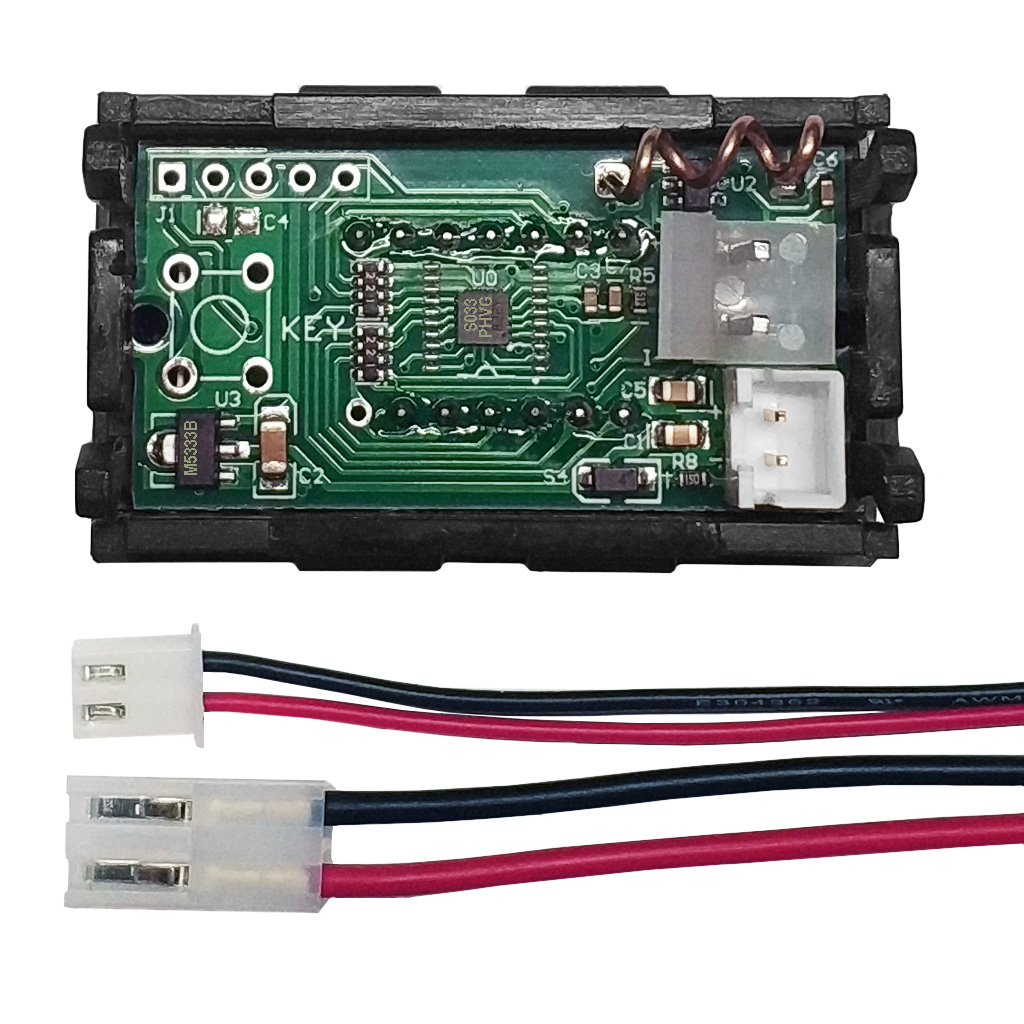

Четырёхпроводная схема подключения позволяет запитывать плату цифрового измерительного прибора как от независимого источника напряжения 3.5-30В DC, целиком изолированного от нагрузки, так и напрямую от напряжения измеряемого контура. Метод раздельного питания в измерительных приборах способствует достижению максимально возможной точности конечных результатов. На обратной стороне устройства распаяны малый 2-пиновый разъём питания внутренней логики устройства и крупный 2-контактный разъём токоизмерительного входа амперметра.

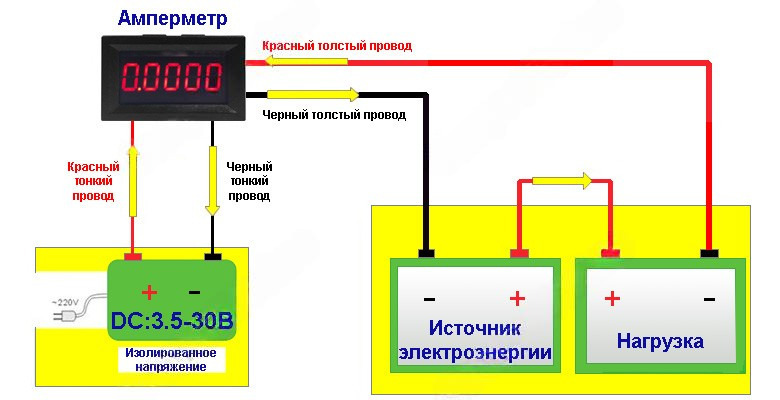

Схема подключения амперметра с отдельным источником питания в измерительную цепь

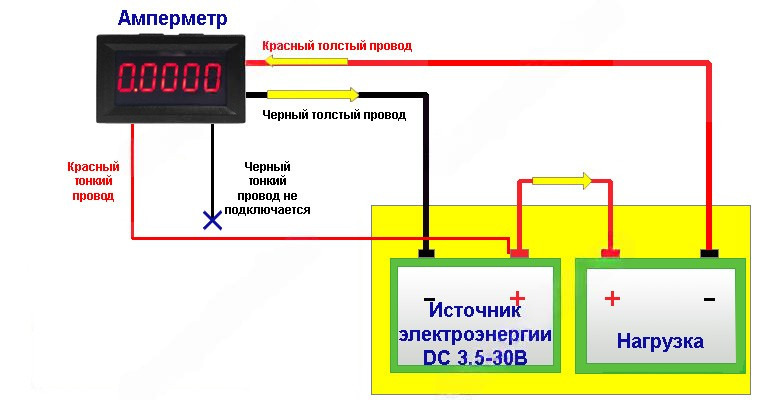

Схема подключения амперметра к цепи с общим напряжением питания

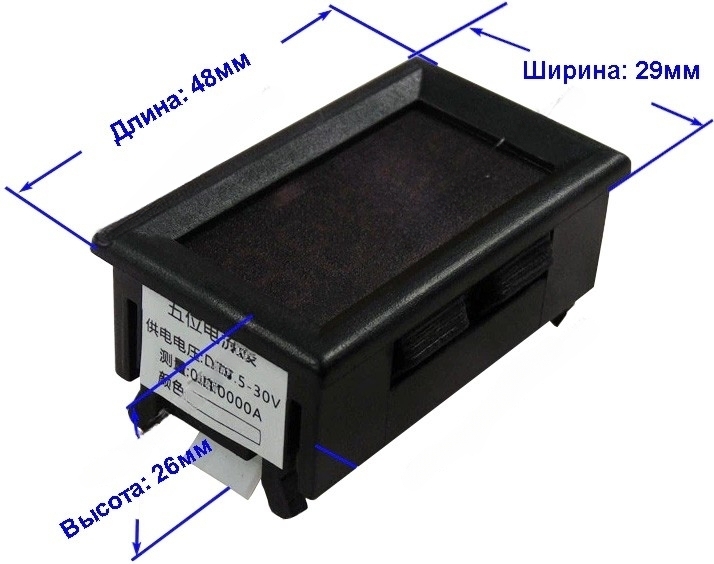

Физические размеры, мм
