RUIDENG 0.56 Цифровой 3-разрядный амперметр 4-30В 0-10А со встроенным шунтом. Дискретность измерения 0.01А

Ультракомпактный высокоточный цифровой амперметр Ruideng RD 0.56" 0-10A AMP предназначен для измерения силы постоянного тока в амперах, протекающего в выбранном участке цепи. Амперметр подключается последовательно (в разрыв) в точке замкнутой цепи, для которой выполняется определение величины основного параметра электроэнергии. Амперметр служит простым и удобным инструментом визуального контроля, и встречается в основном в различном промышленном, лабораторном, или сервисно-ремонтном оборудовании.

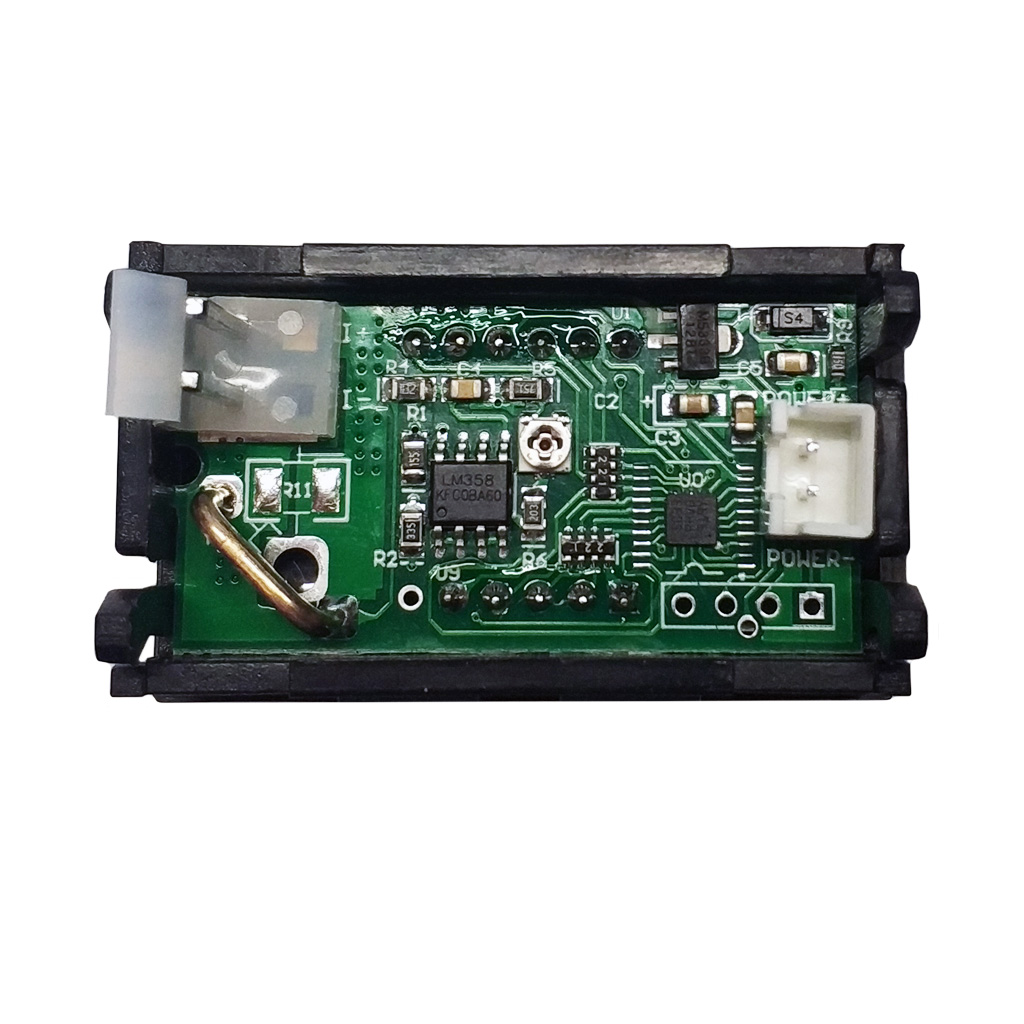

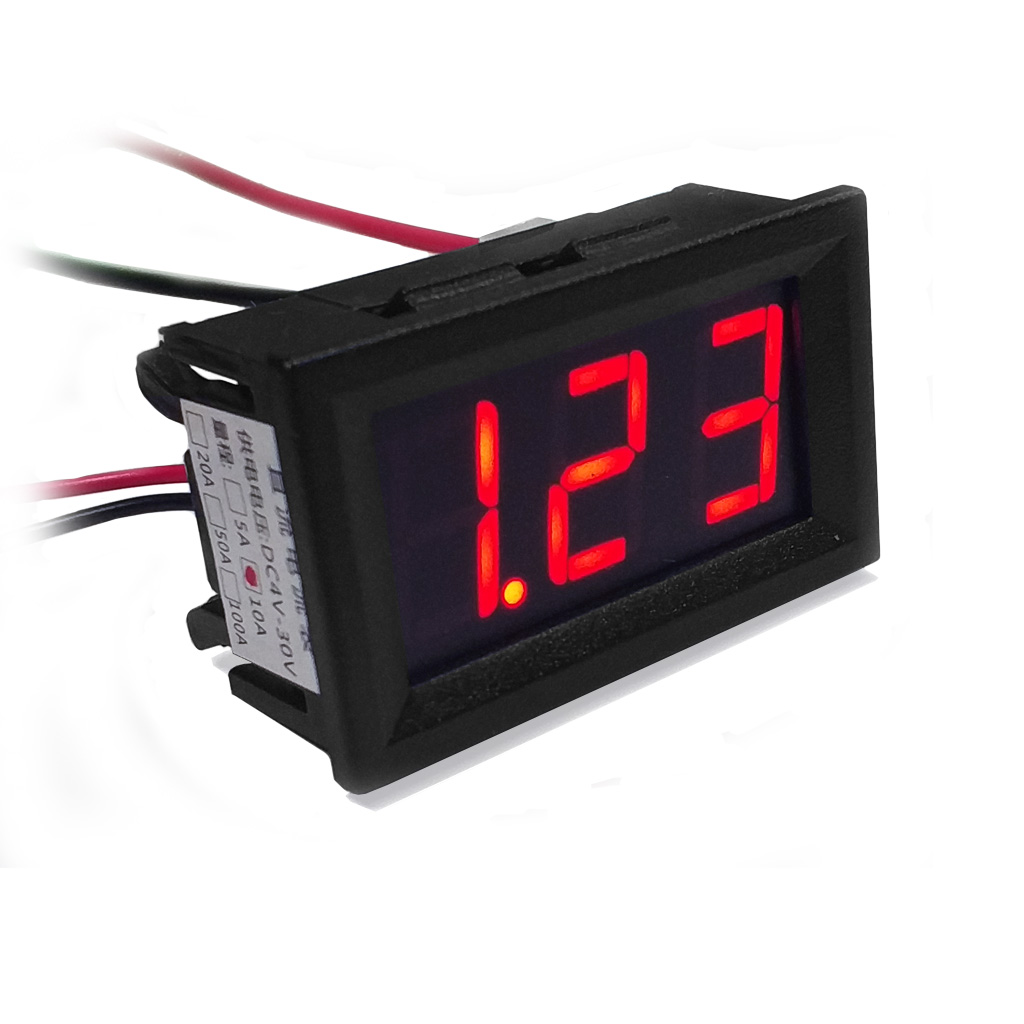

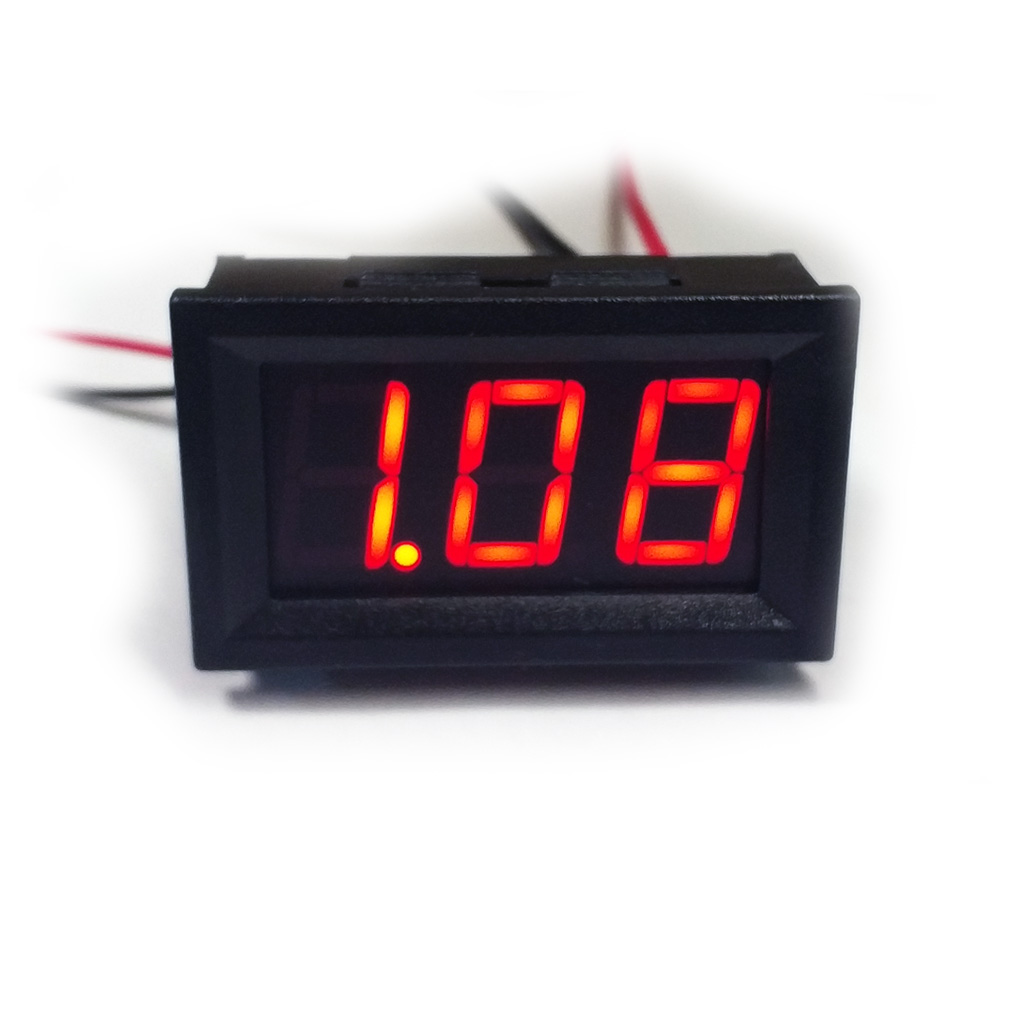

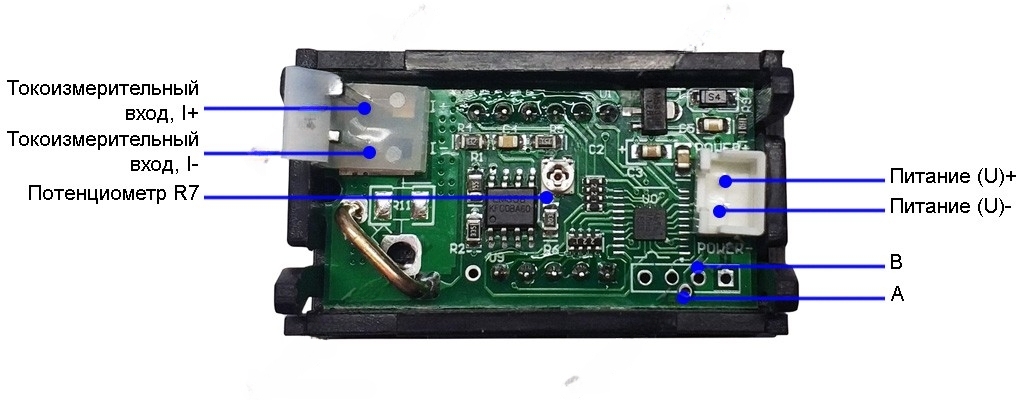

Модель Ruideng RD 0.56" 0-10A AMP построена на качественном 8-битном процессоре семейства STM8, и собрана в легкосъёмном пластиковом корпусе размером 5 на 3 сантиметра с боковыми защелками-фиксаторами для встраиваемого монтажа. Встроенный 10-амперный шунт освобождает от необходимости подключения внешних низкоомных резистивных нагрузок. Текущие значения измеряемого тока с дискретным шагом 0.01А отображаются амперметром на трёхразрядном красном индикаторе-экране с высотой символов 0,56-дюйма. Данные о токе обновляются приблизительно два раза в секунду. Четырёхпроводная схема подключения позволяет запитывать плату цифрового измерительного прибора как от независимого источника напряжения 4-30В DC, целиком изолированного от нагрузки, так и напрямую от напряжения измеряемого контура. На обратной стороне устройства распаяны малый 2-пиновый разъём питания внутренней логики устройства и крупный 2-контактный разъём токоизмерительного входа амперметра для присоединения к внешней цепи.

В амперметре предусмотрена ручная регулировка выводимых показаний силы тока. Корректировка выполняется медленным вращением крестообразного подстроечного потенциометра R7 против часовой стрелке с увеличением, и по часовой стрелке с уменьшением актуальных значений. Имеется возможность автоматической калибровки счётчика до нулевой отметки с помощью предварительного замыкания двух контактов А и В в обесточенном состоянии, и последующим их размыканием после подачи на вход напряжения, питающего амперметр.

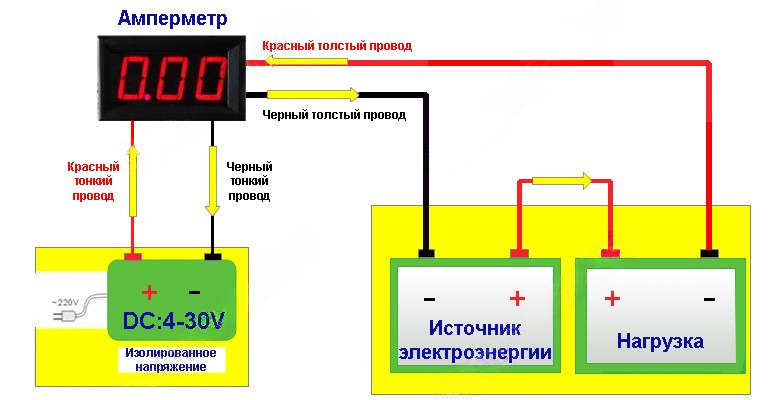

Схема подключения амперметра с отдельным источником питания в измерительную цепь

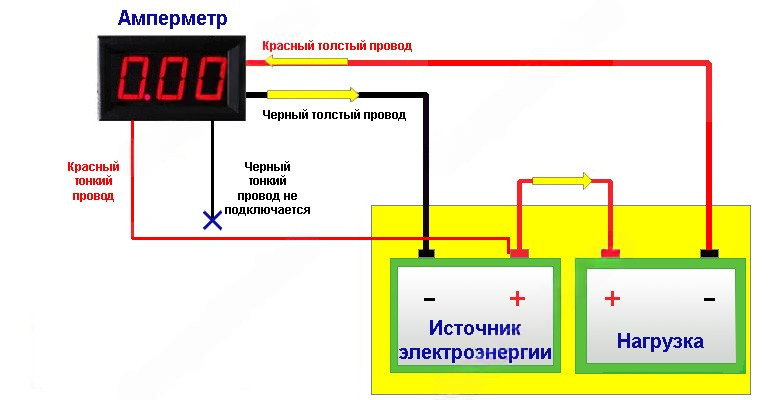

Схема подключения амперметра к цепи с общим напряжением питания
