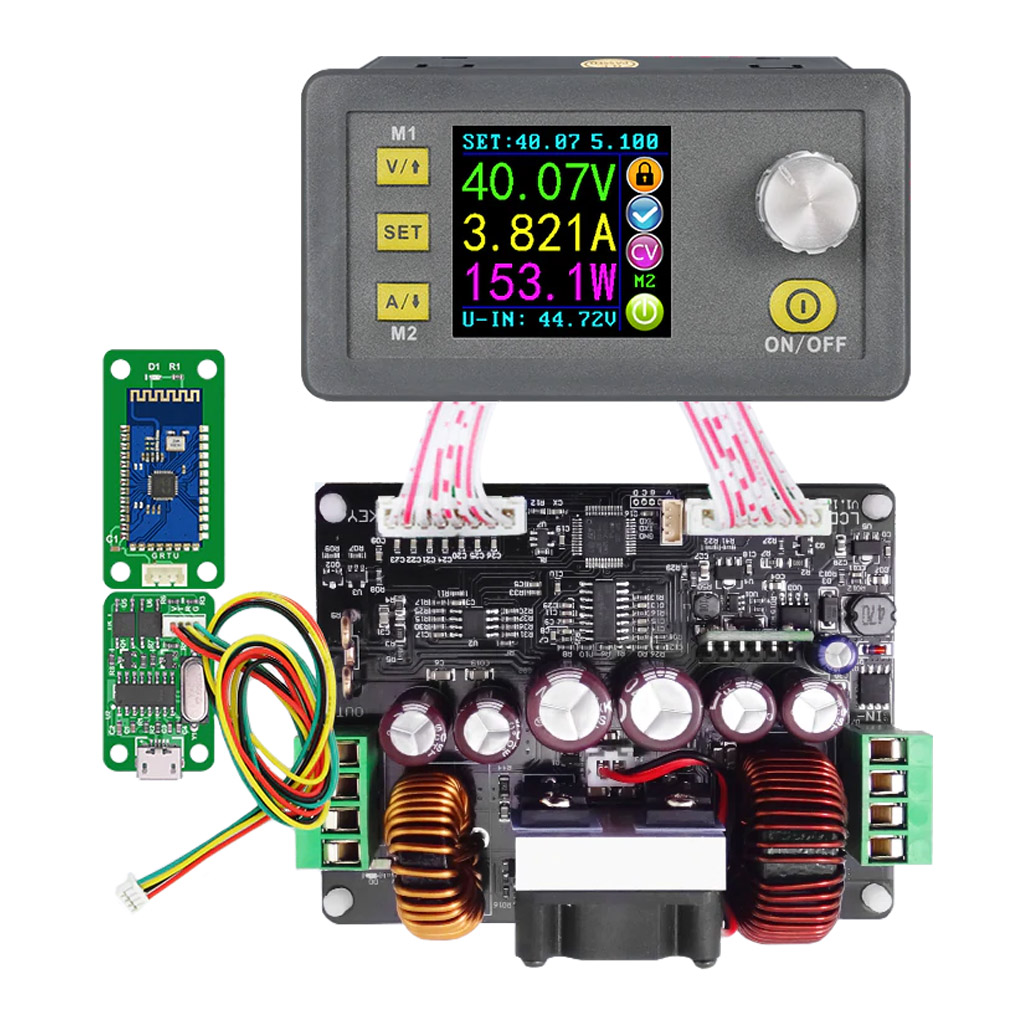

Комплектация изделия

Преобразователь постоянного напряжения и тока — одно из самым популярных устройств среди подавляющего большинства любителей конструирования, модернизации и ремонта электроники любой сложности. DC-DC преобразователь полезен своей способностью прямого видоизменения ключевых параметров электроэнергии. Предоставляет возможность запитывания схем различных приборов или гаджетов, будучи подключенным к единственному первичному источнику со статичными параметрами, соответствующими рабочим характеристикам преобразователя. Довольно часто кроме базовых умений, электронный DC-DC преобразователь располагает дополнительным полезным функционалом.

Модель DPH5005-USB-BT олицетворяет уникальный вариант импульсного DC-DC преобразователя, представленный в подклассе универсальных маломощных стабилизаторов от китайского разработчика Hangzhou Ruiden Technology. Устройство DPH5005 сочетает широкий спектр применения и современные аналогово-цифровые технологии. Объединяет высокую эффективность и компактные размеры изделия. Выделяется среди конкурентов простым удобным управлением, грамотным подбором компонентов, весьма достойным подходом к качеству сборки и комплектации продукта. Построенный по классической схеме повышающего-понижающего SEPIC-преобразователя c универсальным входом, DPH5005 оборудован многоуровневой системой самоконтроля и защиты, может гарантировать индивидуальную надёжность, стабильность и долговечную работоспособность с соблюдением правил технической эксплуатации.

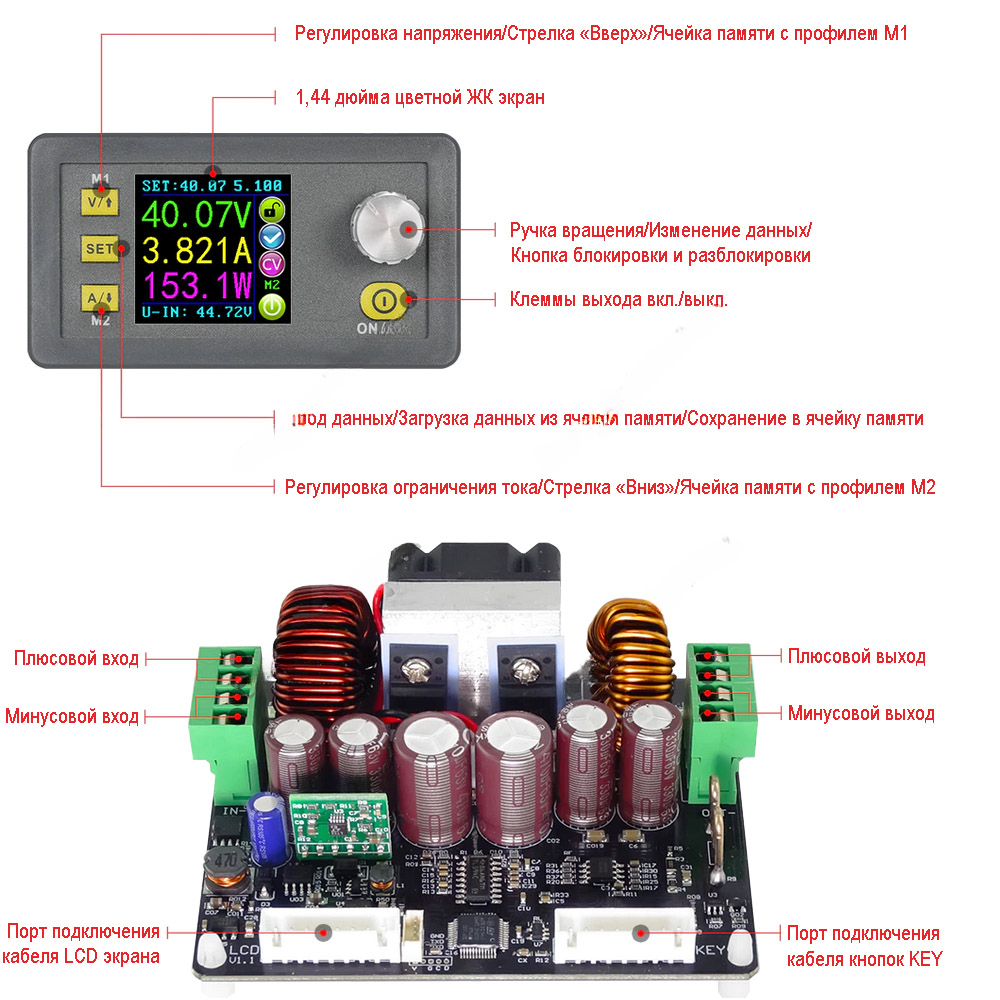

Внутреннее устройство преобразователя RuiDeng DPH5005-USB-BT

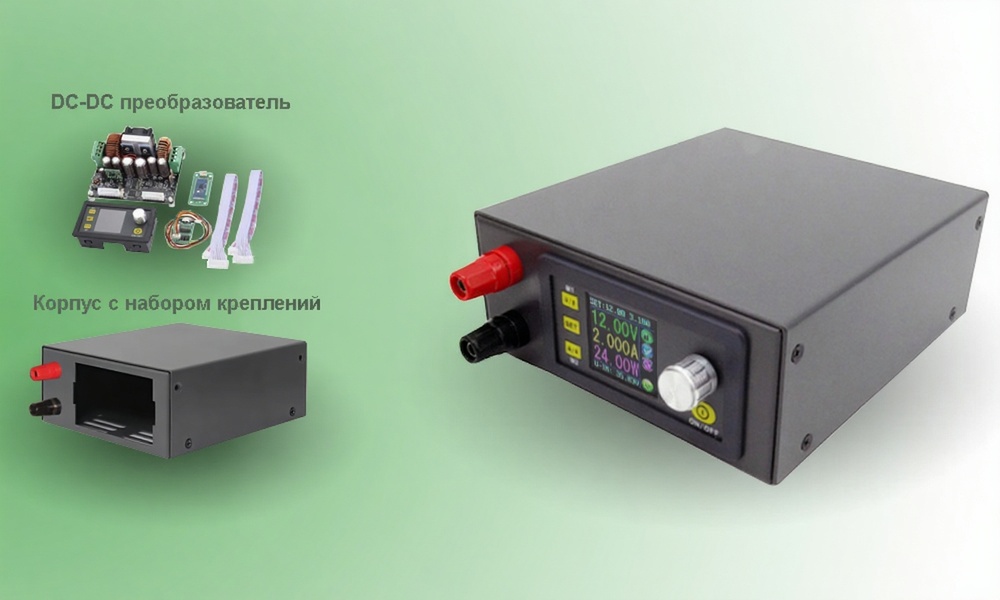

Преобразователь серии DPH оснащается выносным блоком цифрового управления с большим 38-мм цветным дисплеем четырёхзначного вольтметра-амперметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Модель DPH5005-USB-BT дистанционно управляется по каналам беспроводной связи Bluetooth 2.1+EDR через APP-приложение, поддерживает интерфейс USB для обмена данными между прибором и программным обеспечением удалённого ПК по проприетарному протоколу. За счёт проводного разделения на силовой блок и лицевую панель управления, легко интегрируется в состав любого промышленного или бытового оборудования. Устанавливаемый внутрь металлического корпуса, наделённого интеллектуальной системой охлаждения с набором сопутствующих крепёжных компонентов, специально разработанного производителем серии для DPH5005-USB-BT, принимает форму полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 6.0В до 50В и постоянного тока до 10А. На выходе преобразователь DPH5005 вырабатывает регулируемое напряжение в диапазоне 0 ~ 50В, предельная сила нагрузочного тока ограничена значением 5.1А. Топология универсального входа SEPIC-преобразователя позволяет получать выбранный уровень выходного напряжения от повышенного или пониженного входного напряжения. Или формировать более высокий или низкий выходной уровень напряжения относительно статичного входного.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DPH5005

Мощность потребления от источника первичного питания в универсальном преобразователе выше чем на выходе — сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя. Вычитаемые 10-11% именуются эффективностью преобразования или КПД преобразователя, образуются от деления значений выходной мощности на входную. Величина КПД не постоянна, и может увеличиваться в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DPH5005 составляет 250Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 280Вт (например 28В и 10А).

Меню и настройки RuiDeng DPH5005-USB-BT

Программное меню RuiDeng DPH5005-USB-BT позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей. Скрытое меню выбора вида коммуникации и настройки параметров сетевого подключения, запускается сочетанием определённых клавиш, указанных в руководстве.

Защитные функции DPH5005-USB-BT

Надёжность и стабильность работы DPH5005-USB-BT обеспечивается многоуровневой защитой прибора с интеллектуальным контролем.

Дистанционное управление RIDEN DPH5005-USB-BT

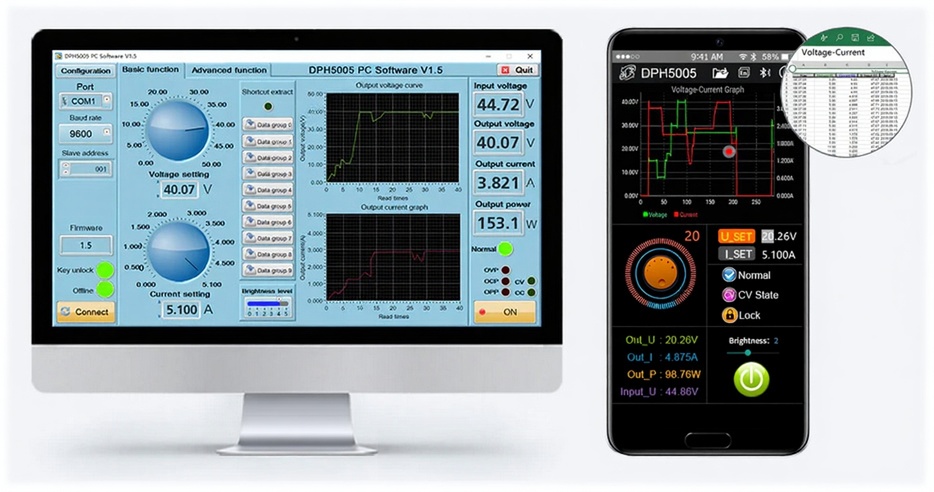

Цифровой преобразователь DPH5005-USB-BT поддерживает дистанционное управление множеством параметров и функций. Удалённая коммуникация с прибором DC-DC регулятора RIDEN RuiDeng DPH5005-USB-BT осуществляется из приложения DPH5005 PC Software через проводное подключение к порту USB персонального компьютера на ОС Windows 7+. Или по радиочастотным каналам 2.4ГГц беспроводной связи Bluetooth стандарта 2.1+EDR со смартфонов или планшетных ПК под управлением ОС Android 5.0+ с загруженным приложением Ruideng DPS(H) Series. И мобильное приложение, и ПК-программа обладают дружественным интерфейсом, поддерживают английский и китайский языки, отображают текущие параметры электроэнергии в графиках и таблицах, могут вести журналы происходящих изменений с экспортом данных.

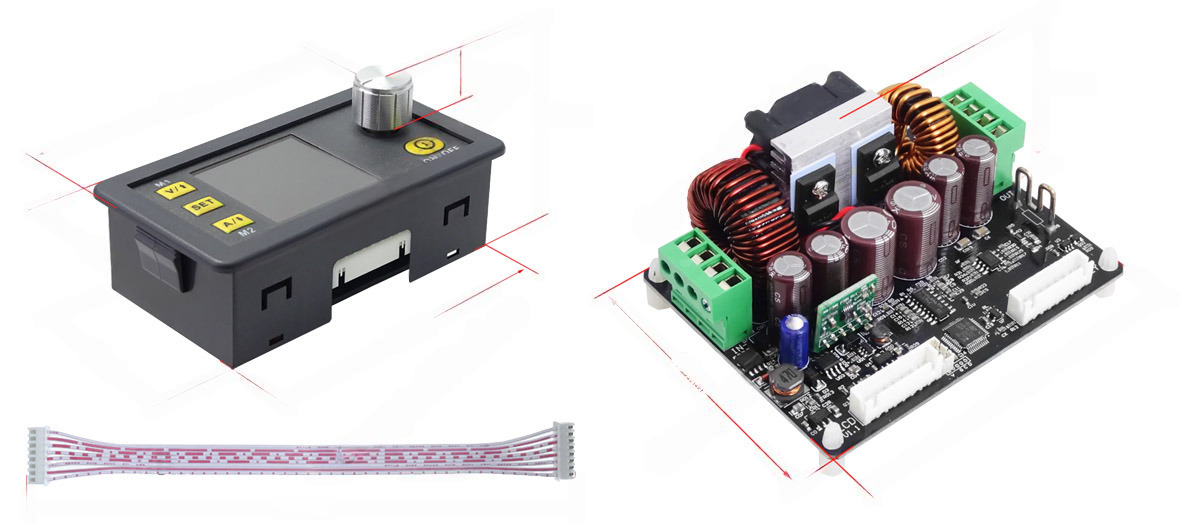

Физические размеры DPH5005-USB-BT

Программное обеспечение

1. Программа DPH5005 PC Software для ПК ОС Windows 7+ (rar-архив);
2. APP-приложение RuiDeng DPS(H) Series для Android 5.0+ (zip-архив);

Техническая документация

1. Руководство пользователя преобразователя серии DPS/DPH (PDF, англ.);
