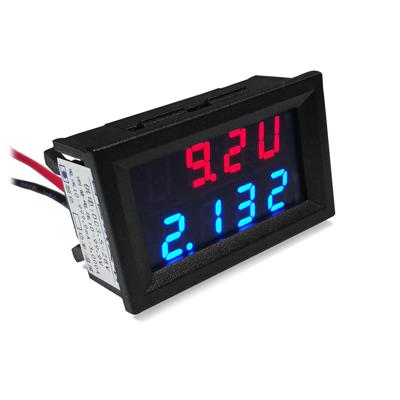

Компактный измерительный прибор Ruideng RD 0.28 4-Digit 100V3A AMMETER VOTLMETER спроектирован для совместного использования с различными схемами накопления и распределения электроэнергии в бортовых сетях питания легкового или грузового автотранспорта, а также лёгкого мото- и электротранспорта. Цифровой тестер RD 0.28" 100V3A объединяет в себе одновременно две функции измерения ключевых параметров электроэнергии, позволяет определить уровень напряжения в диапазоне 0 ~ 100 вольт, и величину силы постоянного тока от 0 до 3 ампер. Рассчитан на эксплуатацию в приложениях визуального контроля энергопотребления в цепях питания слаботочной автоэлектроники мощностью до 300 ватт наподобии систем видеонаблюдения или звуковоспроизведения, включая многообразие встраиваемых USB-розеток или автомобильных зарядок, вольтамперметр RD 0.28" 100V3A успешно применяется в проектах самостоятельного конструирования совершенно любого электронного оборудования с элементами диагностики персональных характеристик, отлично подходит для дальнейшей доработки существующей электронной аппаратуры.

Цифровой прибор Ruideng RD 0.28 4-Digit 100V3A AMMETER VOTLMETER предназначен для измерения напряжения в вольтах и силы постоянного тока в амперах, протекающего в выбранном участке цепи. Линии входа вольтметра присоединяются параллельно участку цепи, линии входа амперметра подключаются последовательно (в разрыв) в той точке замкнутой цепи, для которой выполняется определение величины. Пятипроводная схема подключения позволяет запитывать плату измерительного прибора RD 0.28" 100V3A как от независимого источника с напряжением 3.5 - 28 В DC, целиком изолированного от нагрузки, так и напрямую от напряжения измеряемого контура. Метод раздельного питания в измерительных приборах способствует достижению максимально возможной точности конечных результатов. На обратной стороне тестера разведены малый 3-пиновый разъём питания внутренней логики и контура вольтметра, и крупный 2-контактный разъём токоизмерительного входа амперметра.

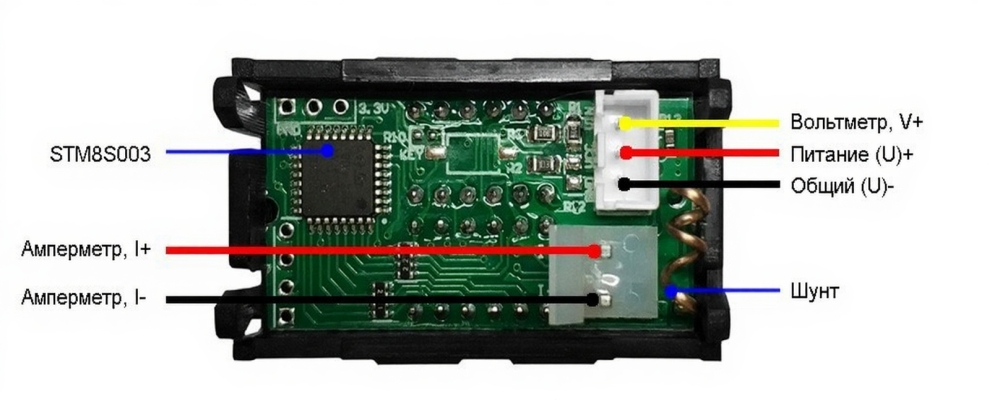

Модель Ruideng RD 0.28" 100V3A построена на мощном 8-битном процессоре семейства STM8, и собрана в легкосъёмном пластиковом корпусе размером 5 х 3 сантиметра, с прочными боковыми защелками-фиксаторами для встраиваемого монтажа. Индивидуальный спиралеобразный 3-амперный шунт в тестере освобождает от необходимости подключения внешних шунтирующих малоомных резистивных нагрузок. В схеме ампервольтметра не предусмотрены органы управления для корректировки настоящих значений напряжения или силы тока, отсутствует калибровка нулевых порогов.

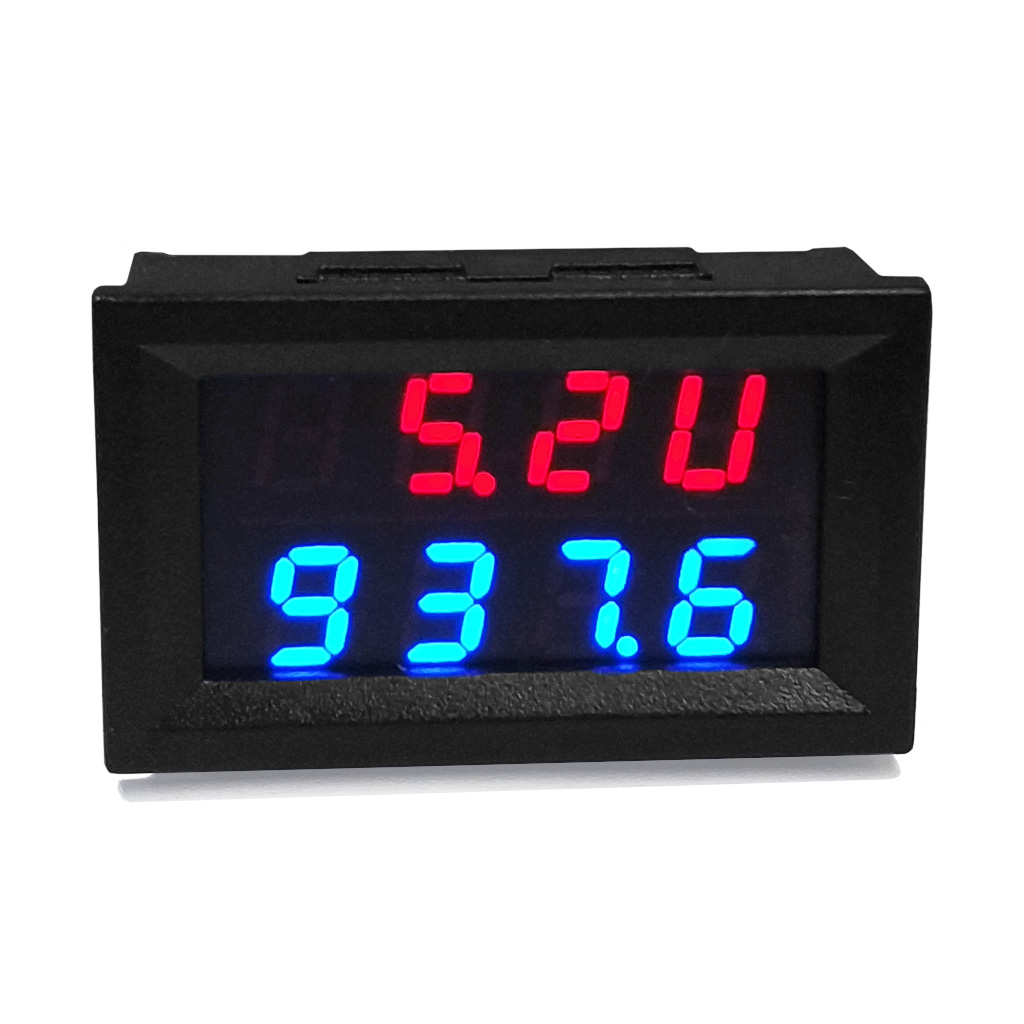

Текущие показатели напряжения и тока обновляются каждые 0.2 секунды, и отображаются на ярком, двухстрочном 4-символьном светодиодном индикаторе-экране с высотой символов 0.28 дюйма. В верхней строке цифр красного оттенка содержатся 3-значные данные о вольтаже в формате 0.0 - 99.9В. Дополнительно на параметр напряжения указывает несменяемая буква U в окончании. Тестер Ruideng RD 0.28" 100V3A выгодно отличается наличием прецизионного амперметра с повышенной точностью измерения. Значения силы тока выводятся на экране синими цифрами во второй строке, в 4-знаковом представлении 0-999.9 мА при нагрузках менее 1А. Или с б?льшим током в формате 1.000-3.000А.

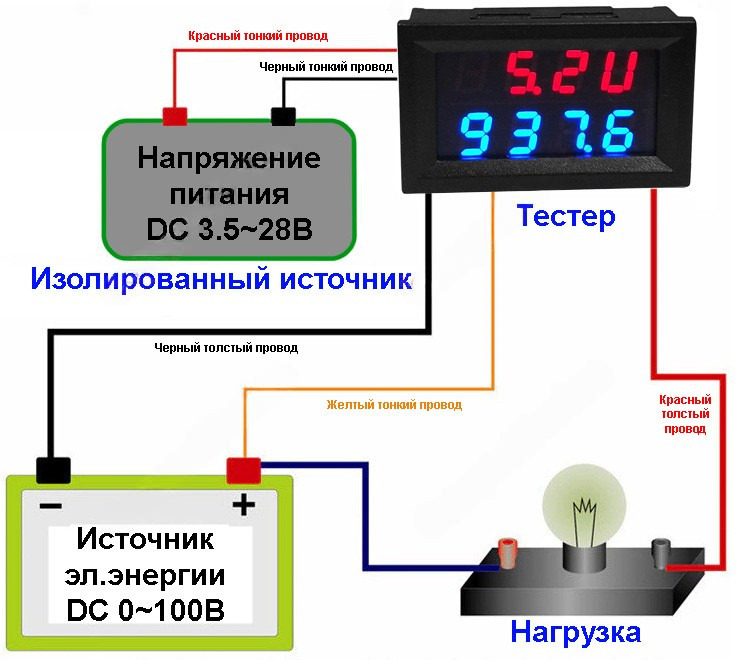

Схема подключения тестера Riden RD 0.28" 100V3A с отдельным источником питания в измерительную цепь

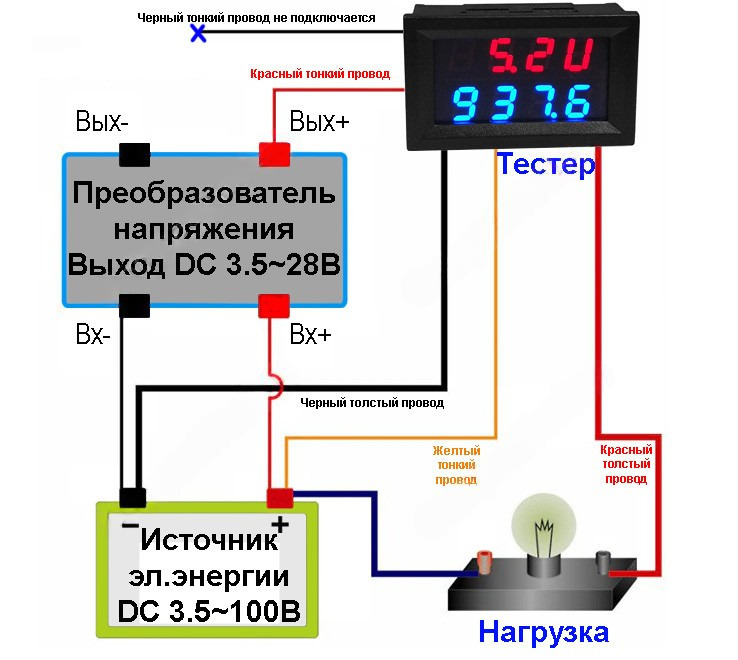

Схема подключения тестера Riden RD 0.28" 100V3A через регулируемый DC-DC преобразователь в измерительную цепь c одним источником питания

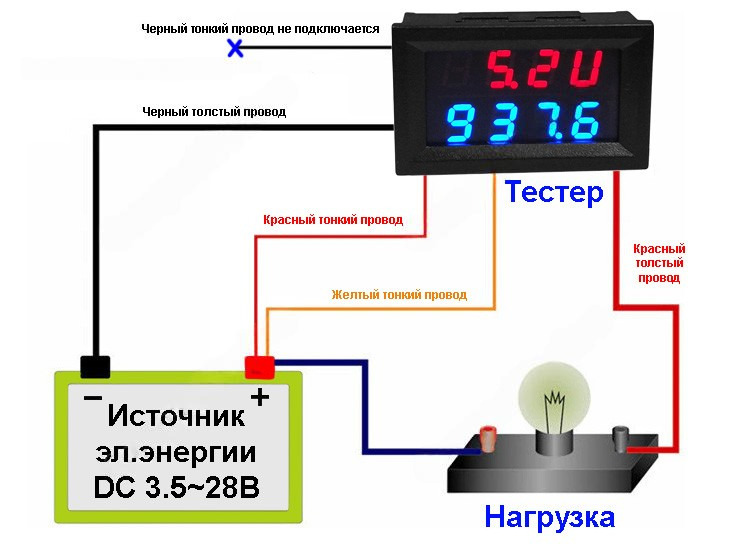

Схема включения измерителя электроэнергии Riden RD 0.28" 100V3A в цепь с общим напряжением питания

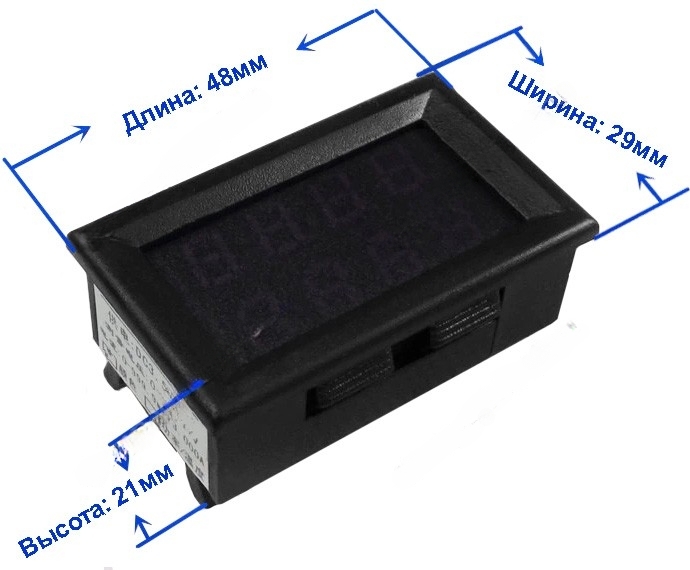

Физические размеры тестера, мм
