RUIDENG Светодиодный драйвер 3Вт 700мА 7-30В диммируемый ШИМ

Диммируемые светодиодные драйверы, наравне со своими простыми неуправляемыми аналогами, служат источниками "правильного" питания современных экономичных источников света, контролируют их нормальную работоспособность. Отличающиеся  возможностью регулировки яркости подключаемого светового LED-оборудования, технически "продвинутые" диммируемые драйверы не ограничины лишь только плавным зажиганием или тушением света. Драйверы с интегрированным контуром управления параметрами электроэнергии питания мощных светодиодов позволяют создавать различные визуальные эффекты освещения с произвольным комбинированием выбранных градаций яркости и цветовых оттенков. Диммируемые драйверы находят применение в задачах по замене галогенного освещения на более практичное светодиодное, в автомобильном освещении, промышленном безопасном низковольтном освещении. Драйверы с регулируемой яркостью светодиодов встречаются в световых вывесках, в схемах подсветки ЖК-панелей телевизоров или мониторов, и т.д.

Главное преимущество ШИМ диммирования заключается в сохранении исходного цвета свечения светодиодного чипа при изменённом уровне яркости, чего нельзя добиться во многих случаях у схем с аналоговым диммированием. Встраиваемый миниатюрный электронный драйвер Ruideng 3W Led Driver предназначен для управления яркостью свечения мощных 3-ваттных светодиодов или светодиодных сборок с последовательным соединением из нескольких аналогичных диодов, использующий в основе метод модуляции прямоугольной широтно-импульсной формы для выходного тока с настраиваемым коэффициентом заполнения сигнала.

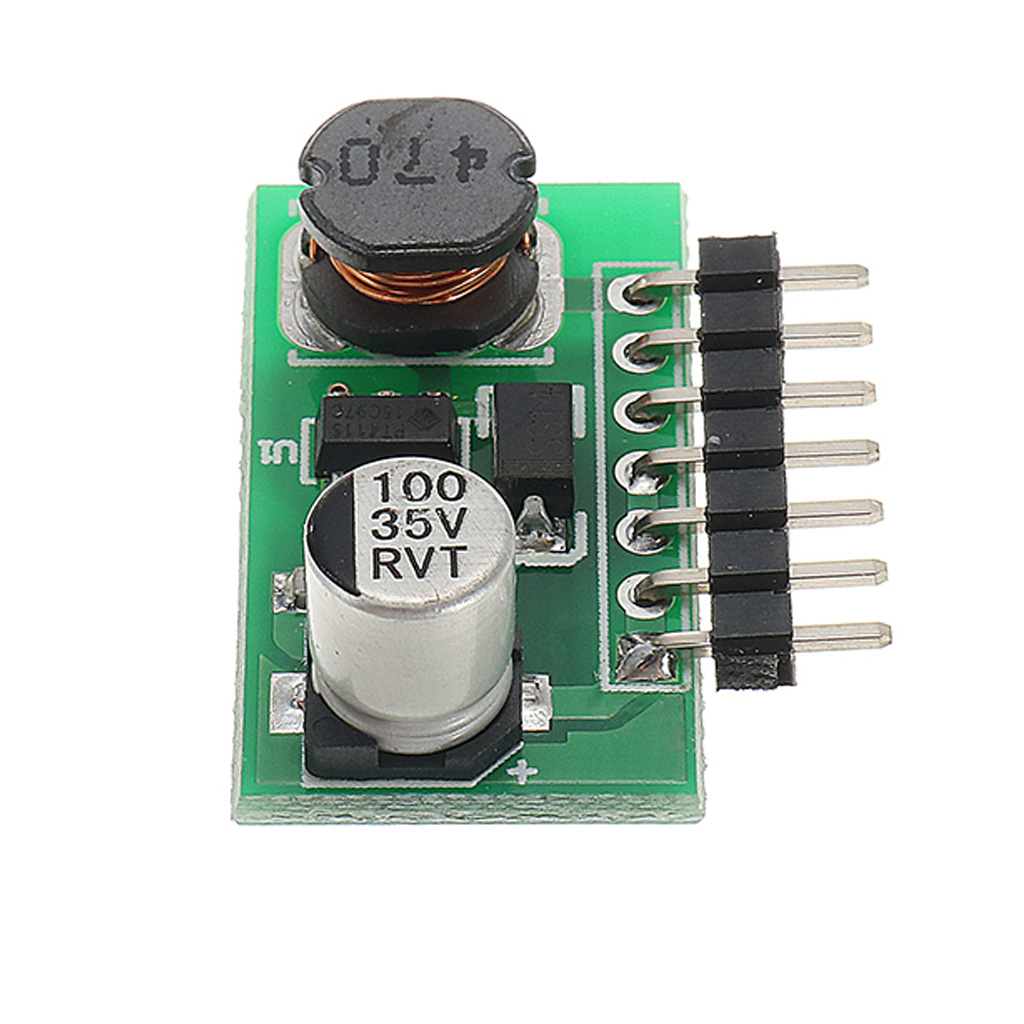

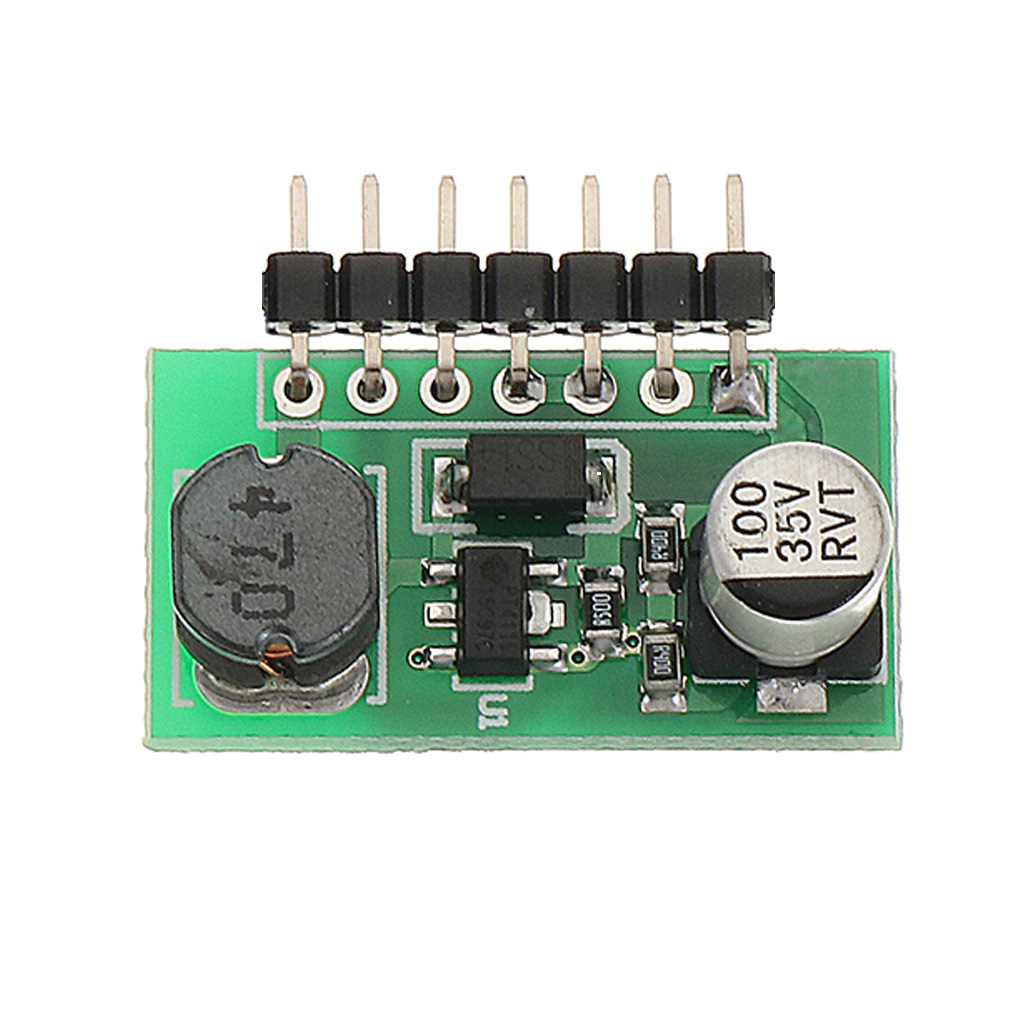

Частота ШИМ-сигнала управления драйвером начинается со 100 Гц, и может достигать 20 кГц и выше. Правильный подбор значения скорости генерации импульсов выходного тока служит верным направлением к исключению различных эффектов мерцания светодиодов, работающих на низкой частоте. Драйвер уверенно функционирует в диапазоне напряжений 7~ 30В DC. Плата устройства построена на микросхеме PT4115 индуктивного понижающего преобразователя, чем обязывает подключение к источнику исходного питания со слегка повышенным уровнем напряжения (на 2-3 вольта), нежели суммарное напряжение в цепи светодиодов. Величина силы тока в каждом импульсе сохраняется драйвером неизменной, в то время как периодичность импульсов и процент их заполнения определяются внешними источниками управления через вход диммирования (PWM). Номинальный пиковый ток нагрузки 700мА ограничивается номиналом низкоомного шунтирующего резистора.

В схеме регулируемого драйвера Ruideng 3W Led Driver предусмотрены два сценария ручного или аппаратно-программного управления: аналоговое напряжение и частотная ШИМ-пульсация. В первом варианте входное напряжение 0.5В ~ 2.5В DC на управляющем контакте влияет на ограничение величины выходного тока в пределах 0% ~ 100%. Напряжением на входе ниже 0.3В драйвер переводится в режим ожидания с отключением выхода, энергопотребление при этом снижается до 95мкА. По умолчанию драйвер поддерживает полностью автоматический режим, без внешнего управления. Его вывод диммирования подтянут ко внутреннему 5-вольтовому стабилизатору через резистор-делитель напряжения, устанавливащий максимальную 100% скважность импульсов выходного тока. Управление аналоговым напряжением 2.5В ~ 5В не применимо.

Второй вариант довольно часто внедряется в приложения светодиодного освещения, управляемых низковольтными цифровыми генераторами ШИМ-сигналов с логическим уровнем напряжения 2.5В ~ 5.0В DC. А также легко и просто реализуется с использованием программируемых микроконтроллеров или иного микропроцессорного оборудования, оснащённого ШИМ-модулятором логических импульсов. Например, на базе широко распространённых и крайне попурярных чипов AVR, AMR, или STM различного поколения. Управление ШИМ-импульсом 0.5-2.5В в драйвере не задействовано. Разводка выводов питания от источника электроэнергии, катодно-анодных линий подключаемых светодиодов, и входа димиируемого управления на плате драйвера выполнена с шагом 2.54мм.

Драйвер Ruideng 3W Led Driver обладает защитой от пониженного входного напряжения менее 6В и повышенного нагрева более 160°C±20°C, приводящих в перечисленных "аварийных" ситуациях к отключению выходного контура.

Все существующие формулы расчёта номиналов шунтирующего сопротивления с соответствующим ограничением выходного тока, учётывающие множество характеристик управляющих сигналов, опубликованы в технической документации к микросхеме драйвера-преобразователя PT4115. Принципиальная схема настоящего драйвера идентична типовому примеру сборки из спецификации.

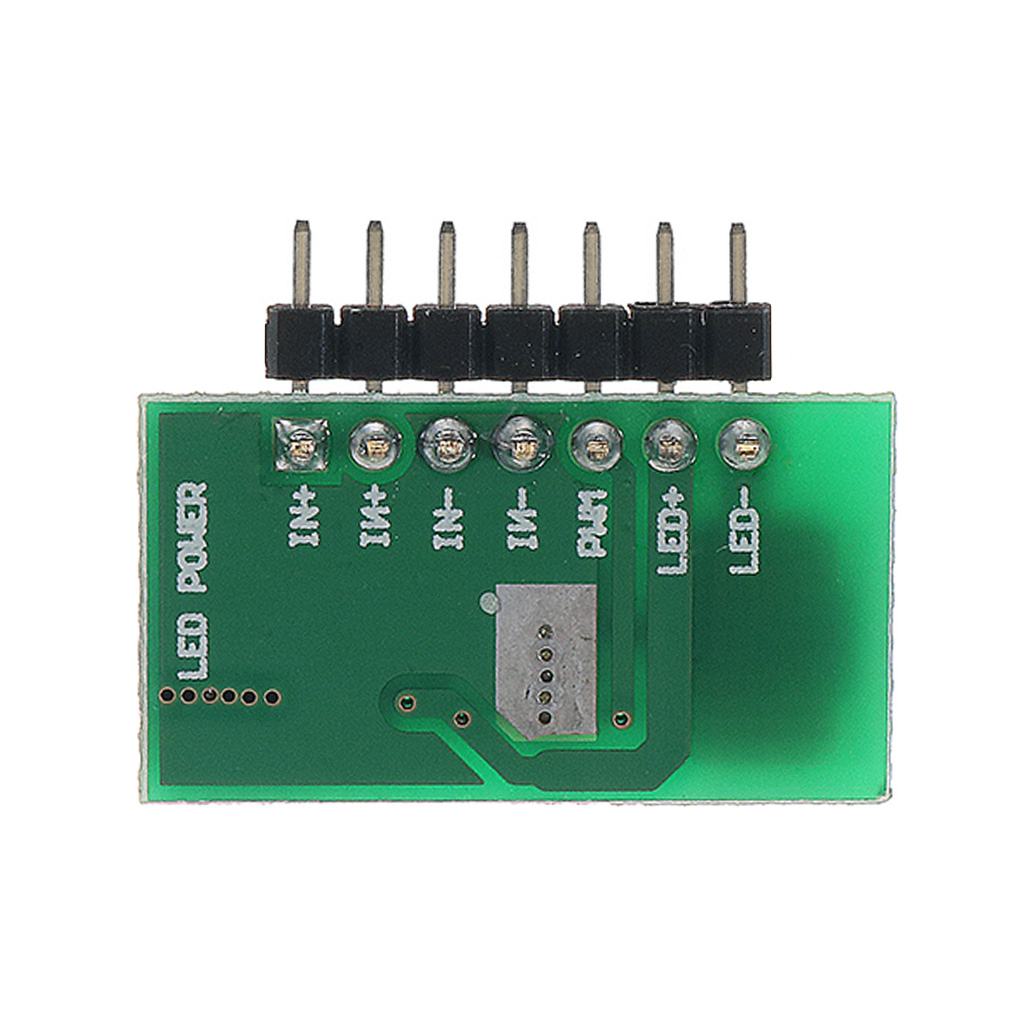

Назначение выводов драйвера Ruideng 3W Led Driver

1. IN+ — плюсовой вход напряжения питания драйвера 7-30 В DC;
2. IN- — минусовой вход напряжения питания драйвера 7-30 В DC;
3. PWM — диммируемый вход
   аналоговое напряжение, 0.5В < V_сигнал < 2.5В;
   ШИМ-импульс, напряжение логики 2.5В < V_сигнал < 5.0В;
4. LED+ — плюсовой выход импульсного напряжения и тока на анод светодиода;
5. LED- — минусовой выход импульсного напряжения и тока на катод светодиода;

Техническая документация

1. Спецификация диммируемого светодиодного драйвера TP4115 (англ., PDF, Datasheet);
