Комплектация изделия

Преобразователь напряжения постоянного тока — одно из самым популярных устройств, применяемое сообществом радиолюбителей для конструирования новой, модернизации и ремонта существующей электроники любой сложности. Преобразователи помогают видоизменить ключевые параметры доступной электроэнергии из одних её значений в другие. Благодаря своим главным способностям и умениям, устройства преобразователей предлагают возможность запитывать схемы различных приборов или гаджетов от широкого спектра унифицированных источников питания, любых первичных источников электроэнергии со статичными или изменяющимися параметрами напряжения и тока. В современном мире без подобных преобразователей не обходится почти ни одно разноцелевое электронное устройство.

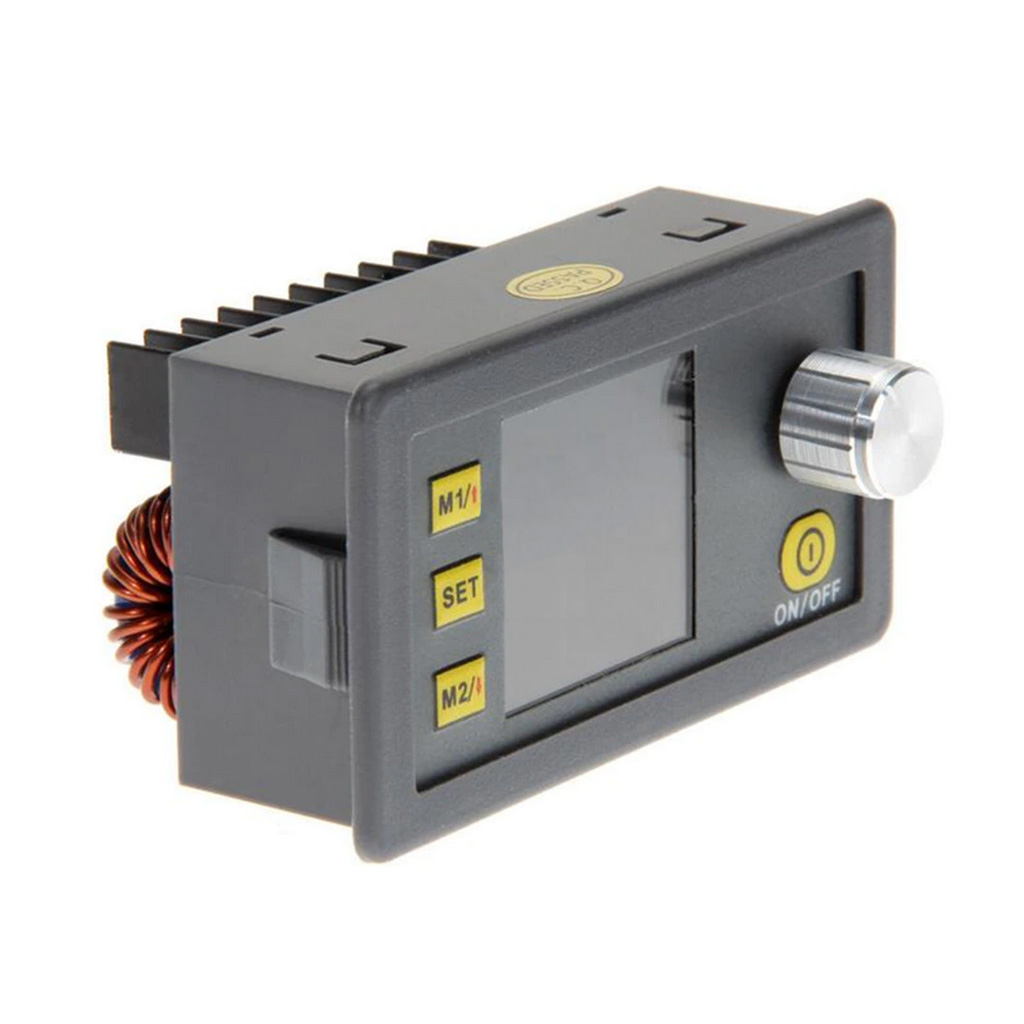

Представитель серии DP (RIDEN Digital Power Supply), модель DPDP30V5A олицетворяет уникальный вариант импульсного DC-DC преобразователя, представленного в подклассе маломощных понижающих источников питания от китайского разработчика Hangzhou Ruideng Technology. Устройство DP30V5A сочетает широкий спектр применения и современные аналогово-цифровые технологии. Объединяет высокую эффективность и компактные размеры изделия. Выделяется среди конкурентов простым удобным управлением, грамотным подбором компонентов, весьма достойным подходом к качеству сборки и комплектации продукта. Построенный по классической схеме понижающего DC-DC преобразователя, DP30V5A оборудован многоуровневой системой самоконтроля и защиты, может гарантировать индивидуальную надёжность, стабильность и долговечную работоспособность при соблюдением правил технической эксплуатации.

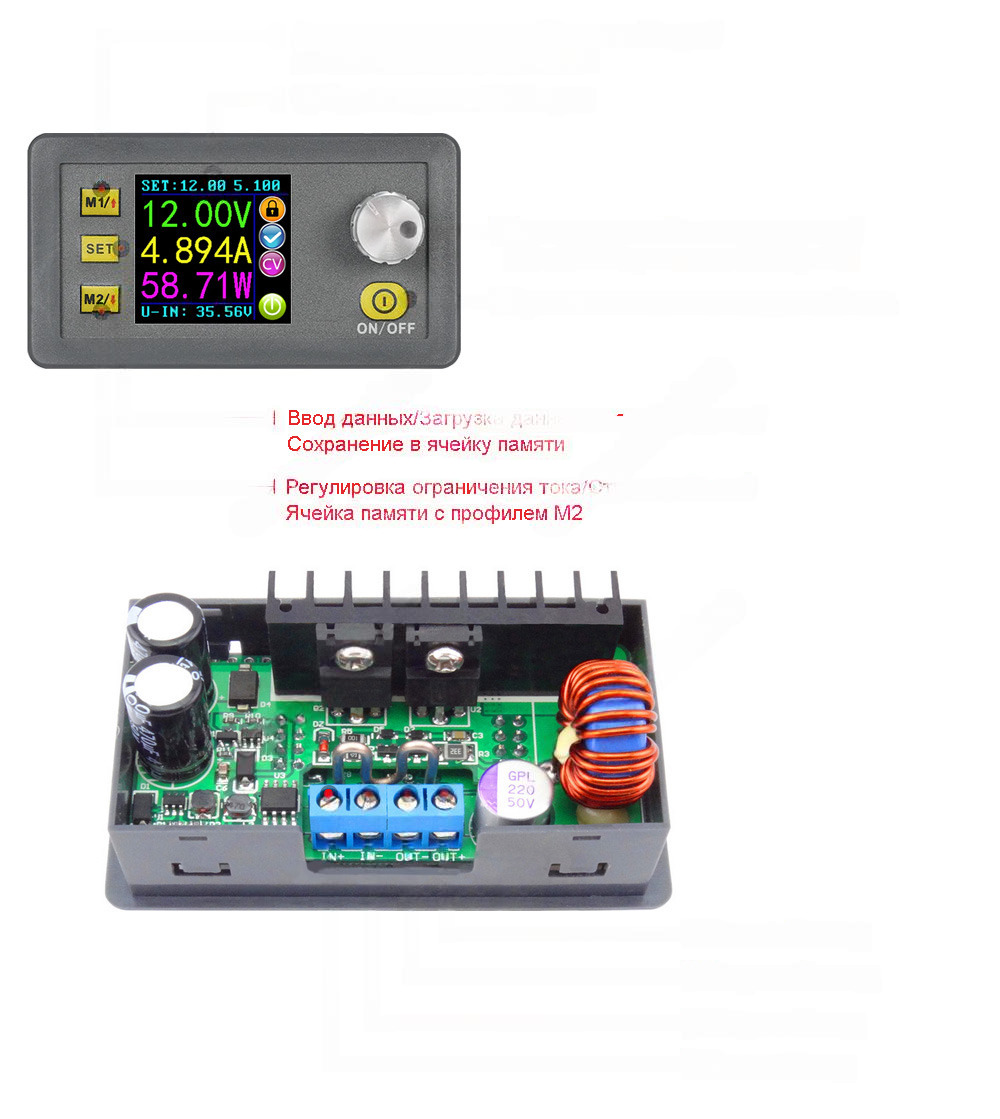

Внутреннее устройство преобразователя RuiDeng DP30V5A

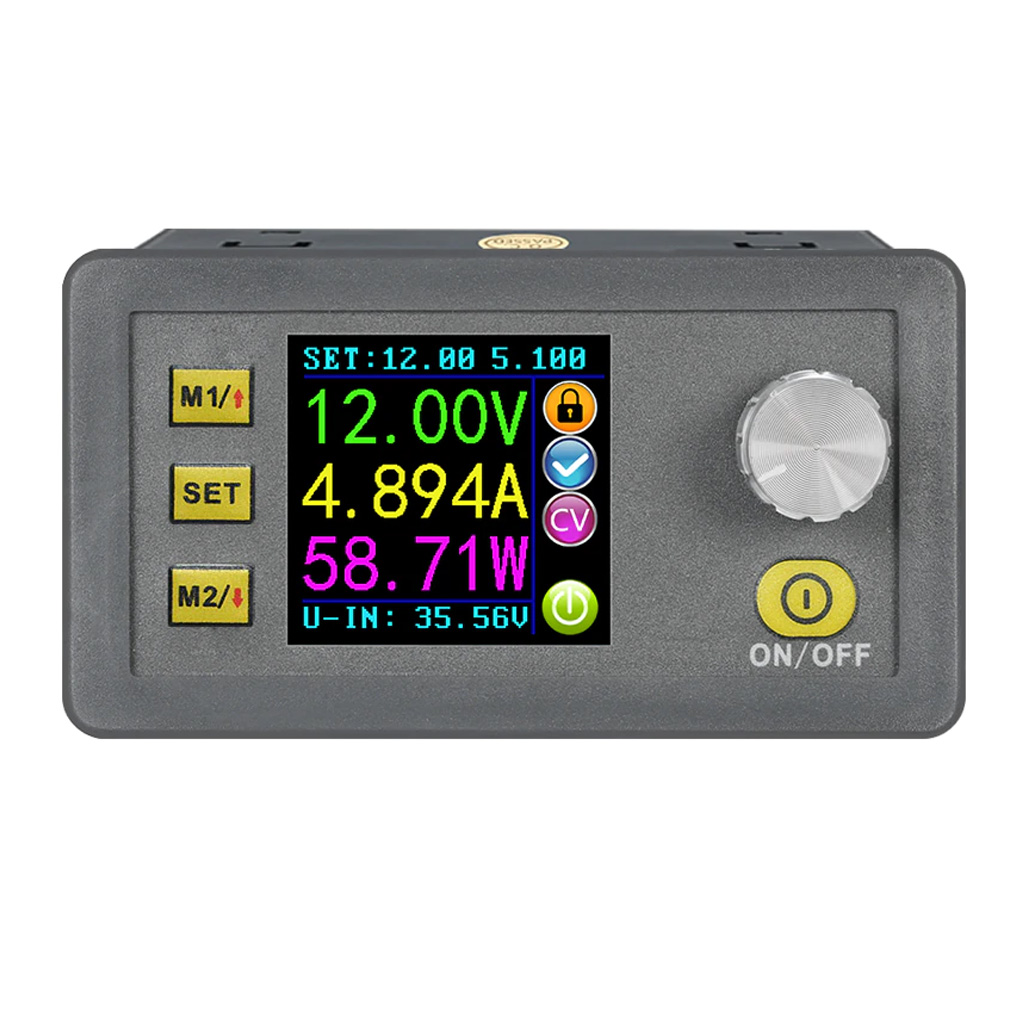

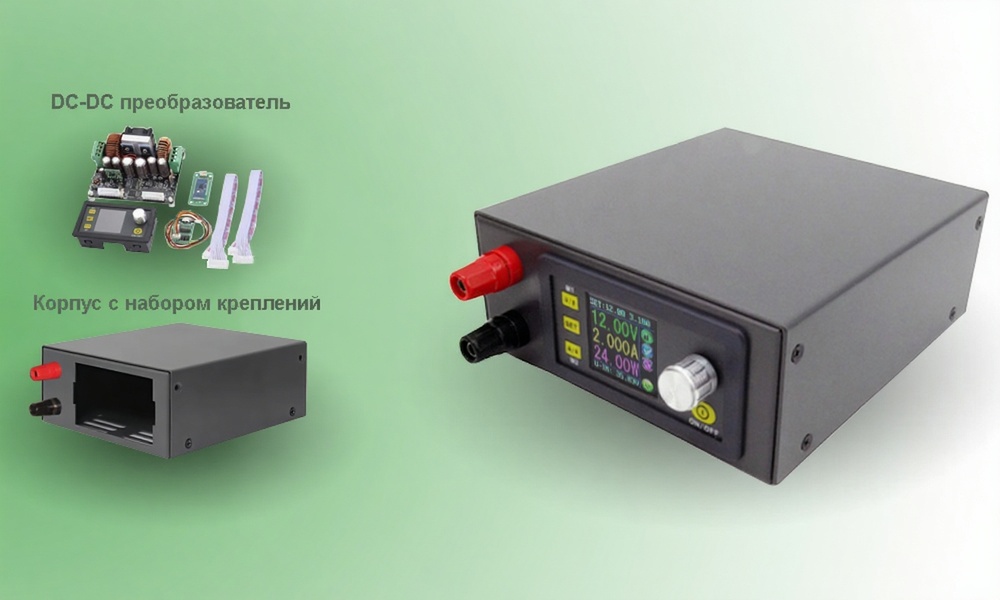

Моноблочный преобразователь из серии DP оснащяется большим 38-мм цветным TFT-дисплеем четырёхзначного вольтметра-амперметра-ваттметра, мягкой и плавной поворотной ручкой подстроечного энкодера с чётко ощущаемым шагом вращения, набором многофункциональных кнопок настройки параметров и переключения активных режимов прибора. Ни один из приборов линейки RIDEN DP не комплектуется средствами и интерфейсами дистанционного проводного или беспроводного управления и мониторинга наподобии аналогичных, но более развитых моделей DPS/DPH. Собранный в едином компактном корпусе c интуитивно простым подключением, RD-DP30V5A легко интегрируется в состав любого промышленного или бытового оборудования. Может быть установлен в металлический корпус индивидуально конструируемого лабороторного источника питания, c обязательной системой контролирования температуры внутрекорпусного пространства. DC-DC преобразователь RIDEN DP30V5A совместим с корпусами, специально разработанными производителем RuiDeng для серии DPS/DPH, придающих форму и внешний вид полноценного законченного устройства, имеющего двухсторонние наружные клеммы подключения первичного источника питания и нагрузки.

Импульсный DC-DC преобразователь допускает работу с любым видом нерегулируемых источников напряжения от 6.0В до 40В и постоянного тока до 6А. На выходе преобразователь DP30V5A вырабатывает регулируемое напряжение в диапазоне 0 ~ 30В, предельная сила нагрузочного тока ограничена значением 5.1А. Топология понижающего преобразователя накладывает обязательство подачи на вход более высокого напряжения относительно получаемого на выходе. Минимальная разница составляет 1В или 10%. В понижающем преобразователе уровень входного напряжения и тока определяет верхнюю границу доступных выходных параметров.

Встроенный мощный 32-разрядный процессор STM32F100 Cortex-M3 с архитектурой ARM обеспечивает максимальную производительность и точность вычислений. Погрешность измеряемых значений не превышает 0.05 единицы любого параметра. На программное обеспечение контроллера возложена обработка результатов измерения характеристик электроэнергии интегрированных вольтметра и амперметра, с выводом актуальных данных на экран устройства. Вложенными в процессор алгоритмами ведётся подсчёт величины суммарного значения мощности. Во внутренней памяти понижающего DC-DC преобразователя реализован банк с доступом к 10 адресуемым ячейкам М0-М9, вовлечённых в функцию быстрого сохранения и загрузки профилей с выбранными значениями напряжения/тока.

Эффективность преобразователя RIDEN DP30V5A

Мощность потребления от источника первичного питания в универсальном преобразователе выше чем на выходе — сказываются затраты энергии, необходимые для нормальной работы силовой части преобразователя. Высокий КПД преобразователя DP30V5A, достигающий показателя 96% и рассчитываемый делением значений выходной мощности на входную, не постоянен, и может уменьшаться в зависимости от условий использования устройства. Пиковая выходная мощность DC-DC преобразователя DP30V5A составляет 160Вт, для достижения которой рекомендован внешний источник электроэнергии с выходом не менее 180Вт (например 36В и 5А).

Настройки и меню RuiDeng DPS30V5A

Программное меню RuiDeng DP30V5A позволяет настраивать прибор в различные удобные для работы режимы. В списке содержатся настройки стартовых параметров напряжения и тока, максимально разрешённых значений напряжения, тока и мощности, регулировка яркости экрана, управление ячейками памяти для обычных или быстросохраняемых/быстрозагружаемых профилей, управление активацией клемм выхода на момент включении питания или при выборе одного из профилей.

Функции защиты в DP30V5

Надёжность и стабильность работы DP30V5A обеспечивается многоуровневой защитой прибора.

Импульсный понижающий преобразователь энергии DP30V5A может обходится без дополнительного активного охлаждения, если эксплуатируется в нормальных условиях окружающей среды.

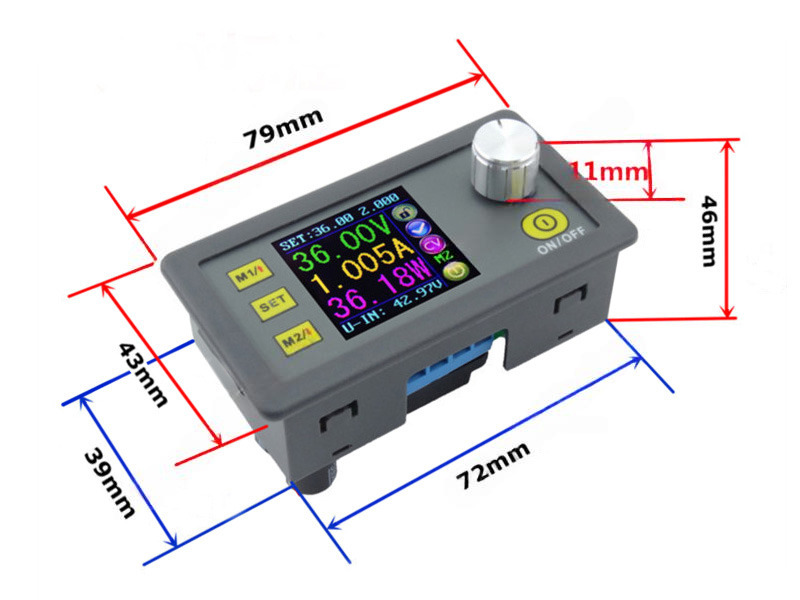

Физические размеры RIDEN DP30V5A, мм
