Одноплатная модель понижающего DC-DC преобразователя RIDEN DP30V5A-L с полностью цифровым интерфейсом управления представляет немногим более экономичный аналог электронных преобразователей семейства DPS/DPH от производителя RuiDeng Technology. Устройство трансформации параметров электроэнергии предназначено для питания маломощных низковольтных схем различной сложности от первичных источников. Плата DC-DC модуля DP30V5A-L обладает возможностью выбора значений выходного напряжения и тока, удовлетворяющих характеристикам питания подключаемого оборудования. 150-ваттный регулятор RIDEN RD-DP30V5A-L потребляет напряжение от 6 до 40В постоянного тока 0 - 6А, вырабатывает на выходе любое регулируемое значение в диапазоне 0 ~ 30В, с максимальным нагрузочным током до 5А.

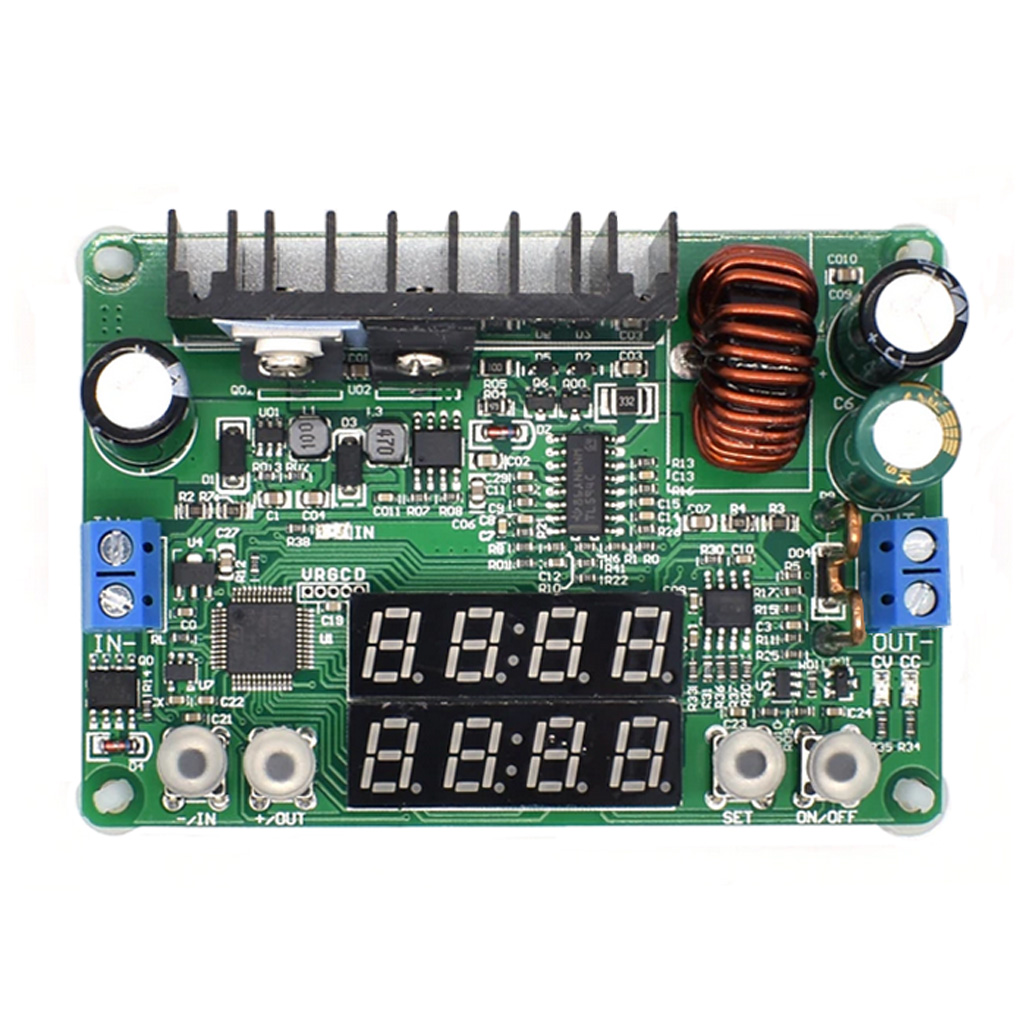

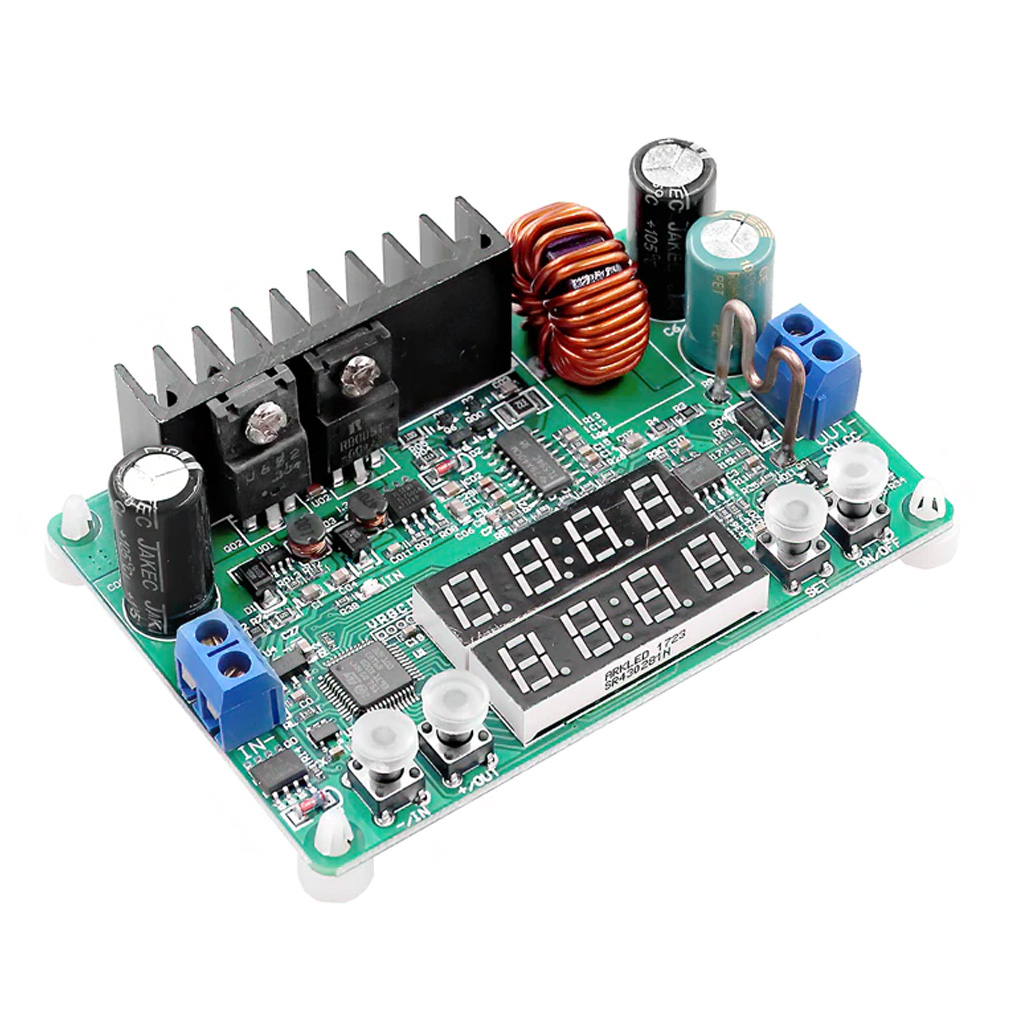

Модель регулятора выполнена в открытом форм-факторе с односторонним монтажом всех составляющих компонентов, наиболее удобном и часто применяемом в целях самостоятельного конструирования силовой аппаратуры. Обратная (нижняя) сторона DP30V5A-L целиком освобождена от составных элементов внутрисхемных цепей. В сочетании с комплектными пластиковыми подставками, вставленными в угловые крепёжные отверстия, плата легко размещается на рабочем столе или иной горизонтальной поверхности.

DP30V5A-L укомплектован высокоточным производительным микропроцессором поколения STM32 с запрограммированной функцией вольтметра-апмерметра, выполняющего измерения рабочих значений напряжения и тока. Формирующиеся актуальные данные параметров электроэнергии в их 4-разрядном образе передаются на двухстрочный четырёхсимвольный светодиодный индикатор, выполняющий роль небольшого информационного экрана с ярко-красными цифрами. Дискретность прибора составляет 0.01В для напряжения и 0.001А для силы тока, погрешность не превышает 0.5%.

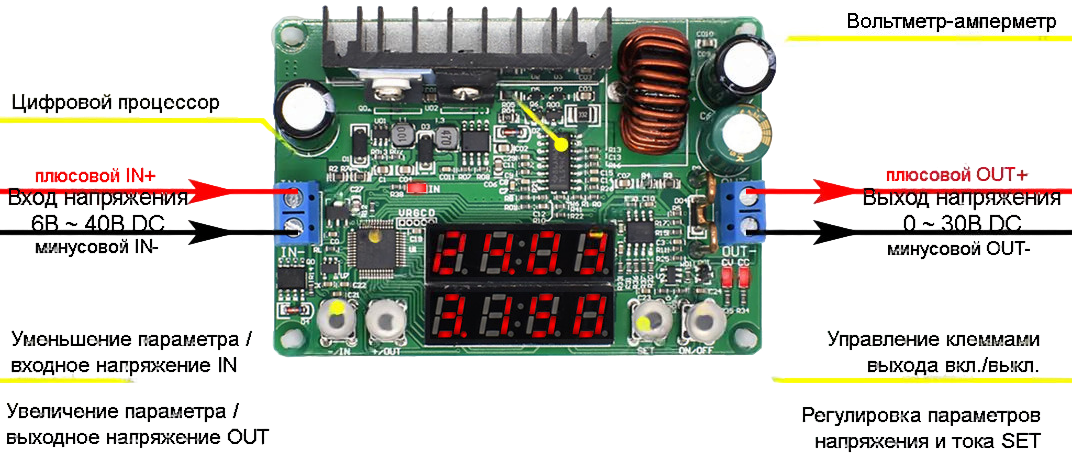

Ключевые компоненты преобразователя RIDEN DP30V5A-L

Управление режимами преобразователя и настройка параметров электроэнергии реализованы в цифрового варианте. Интерфейс взаимодействия с преобразующим энергию прибором сформирован четырьмя тактовыми кнопками, расположенными попарно слева и с права от дисплея. Последовательное однократное нажатие кнопки SET позволяет выбрать сначала сотые доли, десятые доли, единицы и десятки выходного напряжения, затем тысячные, сотые, десятые доли и единицы силы нагрузочного тока. Значения каждого разряда регулируются соответствующими кнопками увеличения "+" и уменьшения "-" на одну единицу за нажатие, без возможности ускоренного ввода изменений. Последние установленные перед выключением парамметры электроэнергии сохраняются в памяти процессора. Они автоматически восстанавливаются в момент следующего включения питания.

Импульсный понижающий DC-DC преобразователь DP30V5A-L имеет две дополнительные функции информирования и управления. К первой относится переключаемый кнопками IN/OUT механизм отображения вольтметром значений входного или выходного напряжения. Данные о входном потенциале сопровождаются постоянным свечением отдельного светового индикатора с маркировкой IN, встроенного рядом с входными клеммами. Вторая заключается в способе ручного запитывания/обесточивания выходных клемм с помощью кнопки ON/OFF.

DP30V5A-L построен по топологии асинхронного понижающего преобразователя, с разделёнными друг от друга ШИМ-контроллером и переключаемым силовым транзистором. Нормальные условия работы понижающего DC-DC обязывают подачу на вход более высокой первичной мощности относительно получаемой на выходе (от 5% и более). В понижающем преобразователе уровень входного напряжения определяет верхнюю границу доступных параметров на выходе. Высокий КПД преобразователя DP30V5A-L, достигающий показателя 96% и рассчитываемый делением значений выходной мощности на входную, не постоянен, и может уменьшаться в зависимости от условий использования устройства.

Схема преобразователя RuiDeng DP30V5A защищена от переполюсовки входного напряжения встроенным во входном контуре силовым ключом-транзистором MOSFET FA393C45.
