Технические характеристики

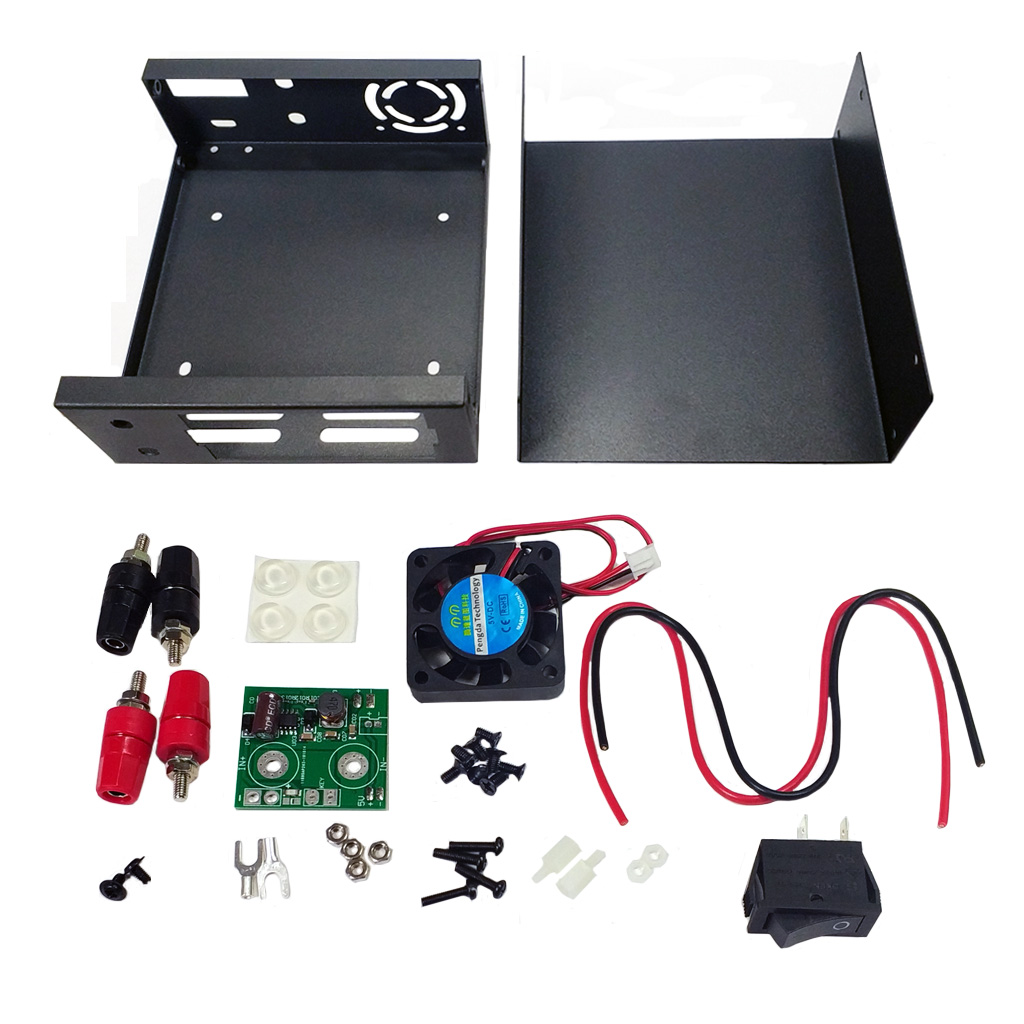

Комплектация набора Metal Housing Case С1

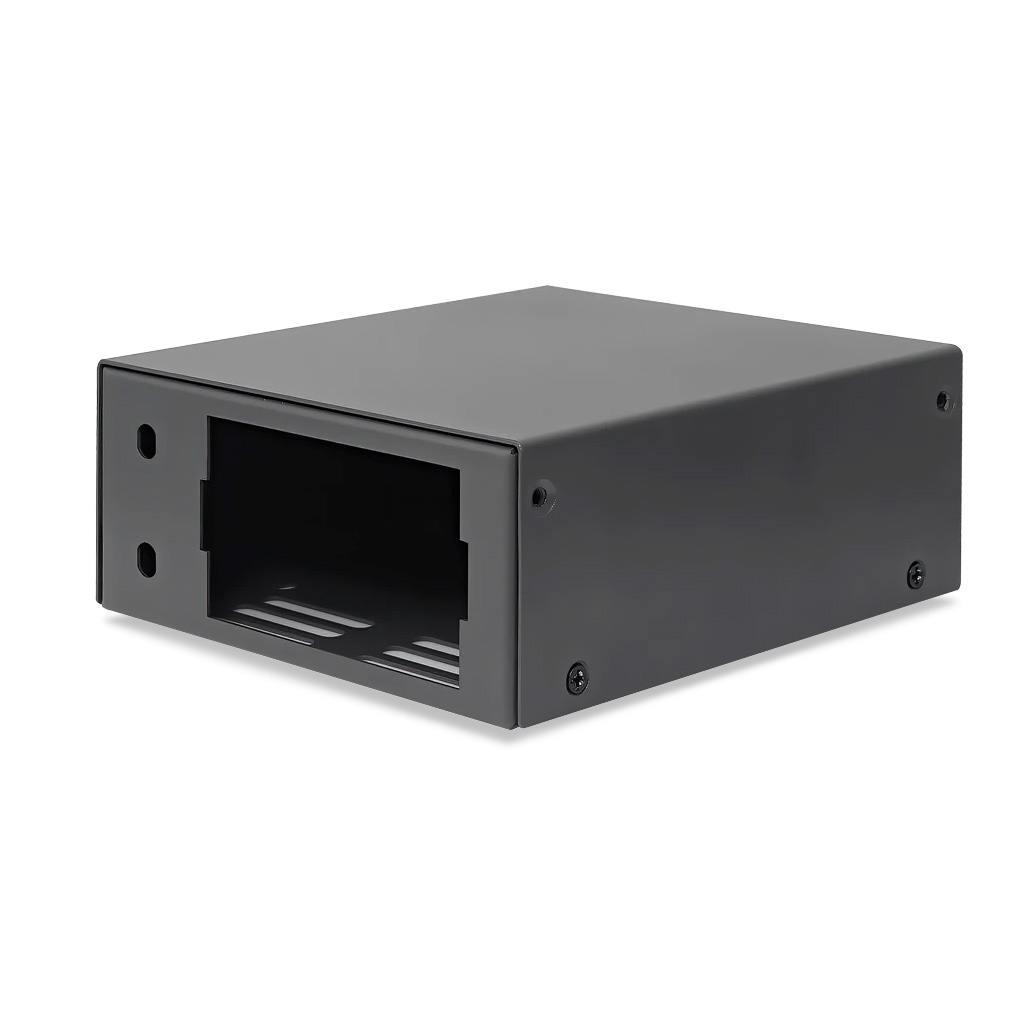

Конструкция и ключевые особенности корпуса RuiDeng RD DP/DPS Metal Housing C1

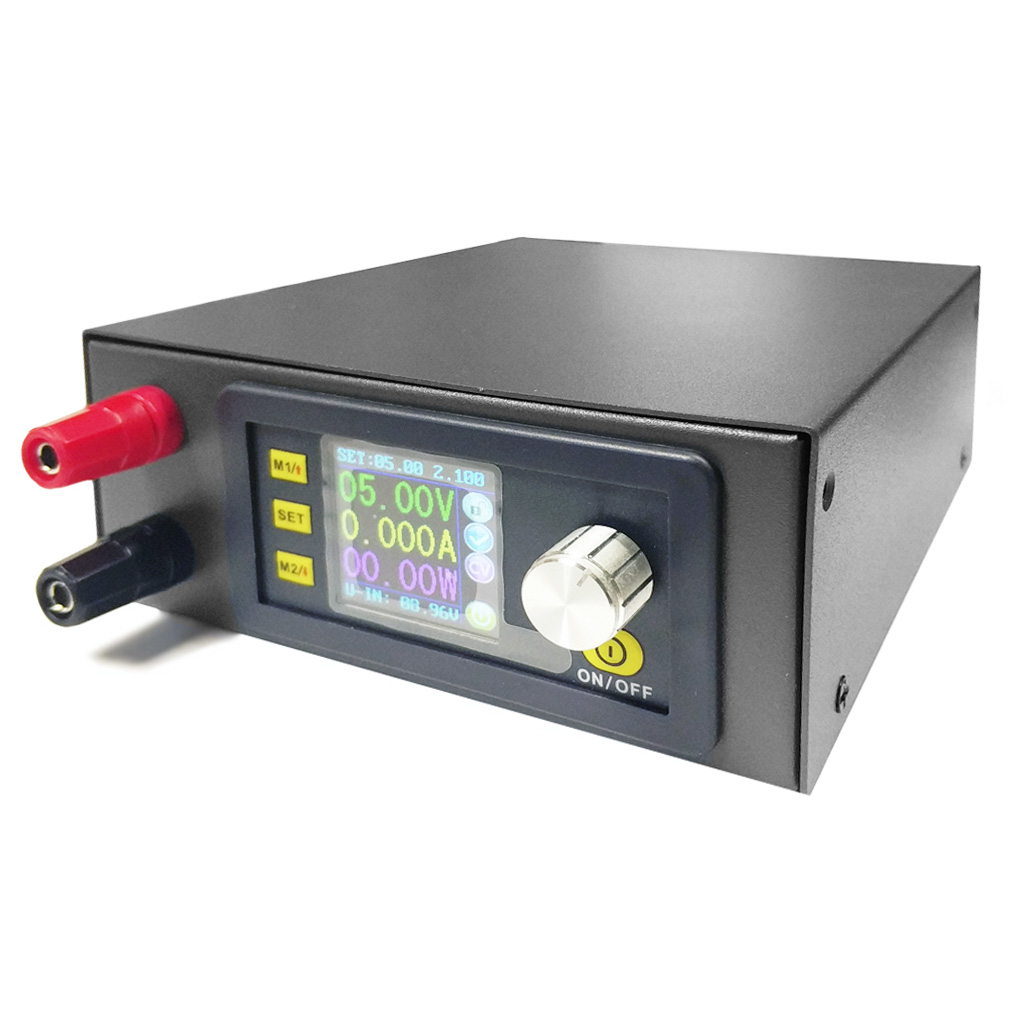

Компактный металлический корпус RuiDeng RD DP/DPS Metal Housing C1 спроектирован для совместного использования со встраиваемым цифровым импульсным преобразователем напряжения серии DP или DPS различной мощности, выполненным в стиле законченного моноблочного устройства: DPS3005, DP30V5A и других. Модель корпуса RD DP/DPS Metal Housing C1 предназначена для защиты электронных DC-DC регуляторов управления электроэнергией от случайных механических воздействий, ударов или падений, от прямого доступа к открытым компонентам платы преобразователя. Корпус комплектуется простенькой, но очень эффективной системой активного охлаждения из квадратной платы питания и 5-вольтового 40-мм кулера, работающих в постоянном режиме. Теплообмен во внутреннем пространстве корпуса улучшается дополнительной перфорацией нижней стенки корпуса.

Корпус RuiDeng RD DP/DPS Metal Housing C1 изготовливается из холоднокатаной листовой стали толщиной 0.9 мм и окрашивается порошковой краской тёмно-серого оттенка, близкого к цвету мокрого асфальта. По аналогии с общепринятым дизайнерским решением, присущим множеству конструкций современных лабораторных источников питания, красные и чёрные силовые клеммы подключения нагрузочной цепи, с гнездом под универсальный, широко распространённый штекер типа "банан", удобно располагаются на лицевой панели, рядом с цветным экраном и поворотным энкодером управления программируемого DC-DC преобразователя. Абсолютно идентичные силовые разъёмы, соединяющие входной контур преобразователя RIDEN серии DP/DPS с плюсовым и минусовым контактами внешнего источника первичного напряжения и тока, выведены на заднюю панель. Здесь же присутствуют посадочные места под выключатель общего питания и для элемента проводной дистанционной коммуникации с USB-интерфейсом, если подобный вид связи поддерживается в самом преобразователе DP/DPS. В наборе присутствуют все соответствующие крепёжные, соединительные болты и гайки, разноцветные отрезки силовых гибких электрических одножильных кабелей, и прочие составляющие конструкции, необходимые для быстрой самостоятельной сборки регулируемого источника питания.

Индивидуальная доработка корпуса

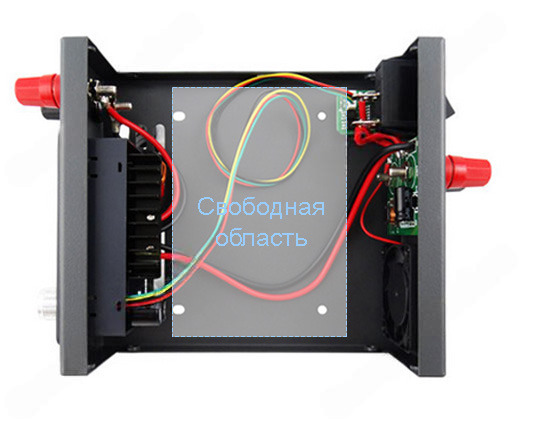

В случае с установленным моноблочными преобразователями DP/DPS, когда монтаж всех основных компонентов набора С1 выполнен максимально аккуратно, и наилучшим образом разведены все токопроводящие провода, внутри корпуса освобождается пустое пространство, достигающее размеров 80х70х40мм. Обозначенная незанятая область вполне сгодиться для размещения малогабаритного источника электроэнергии, которым может оказаться сетевой блок питания или адаптер AC-DC 220В, и даже удовлетворяющая по параметрам многократно перезаряжаемая батарея (аккумуляторная сборка). Схема подключения клемм к первичному источнику в подобном решении доработки корпуса не должна оставаться без модифицирования.

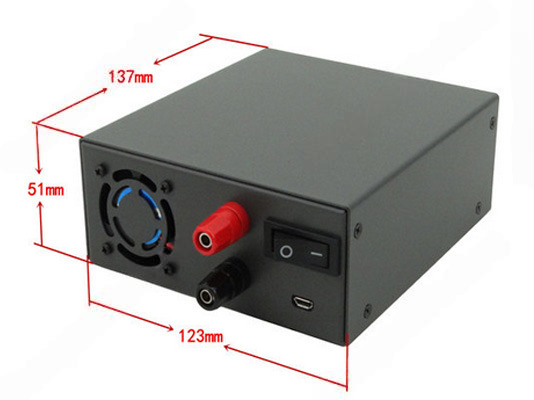

Физические размеры корпуса Case С1, мм

Техническая документация

1. Инструкция по сборке и подключению металлического корпуса RUIDENG RD DP/DPS Case C1 (англ., PDF);
