Технические характеристики

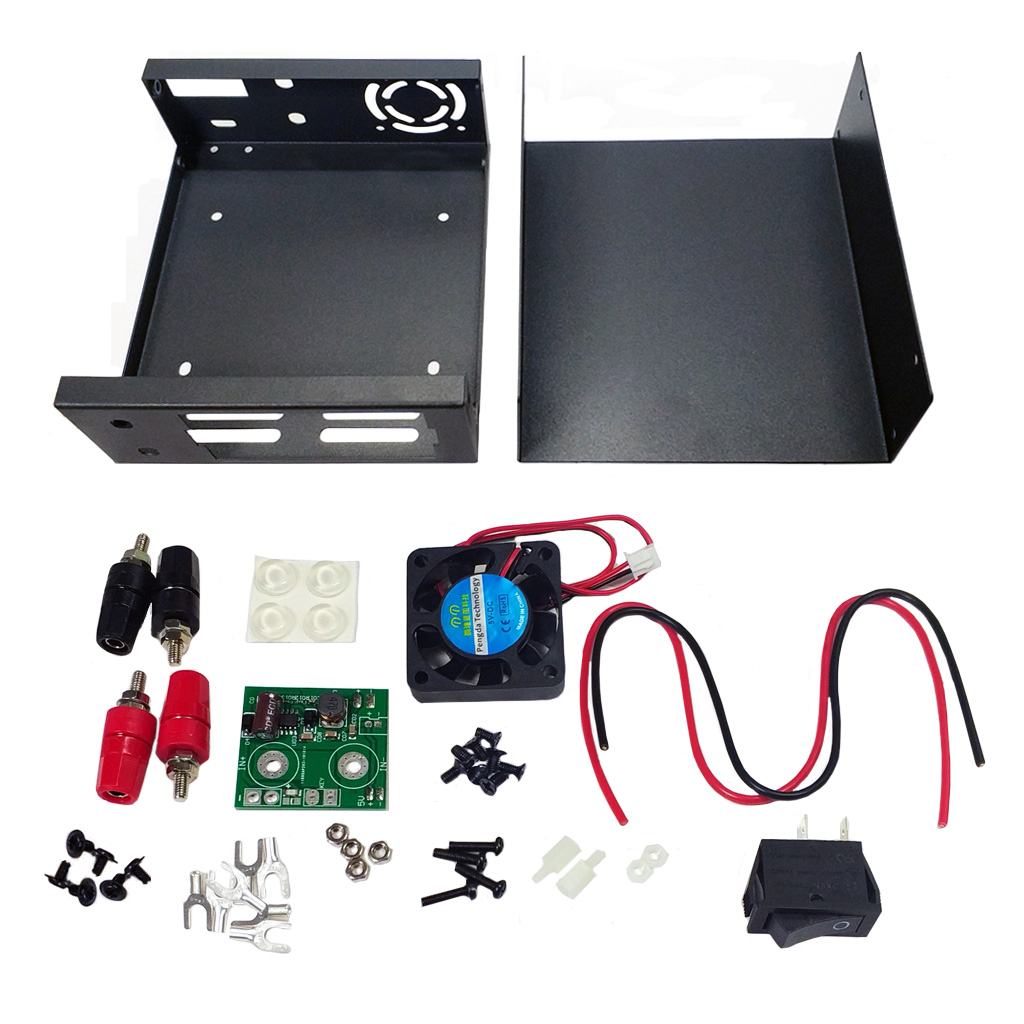

Комплектация набора Metal Housing Case С1

Конструкция и ключевые особенности корпуса RuiDeng RD DPS/DPH Metal Housing C2

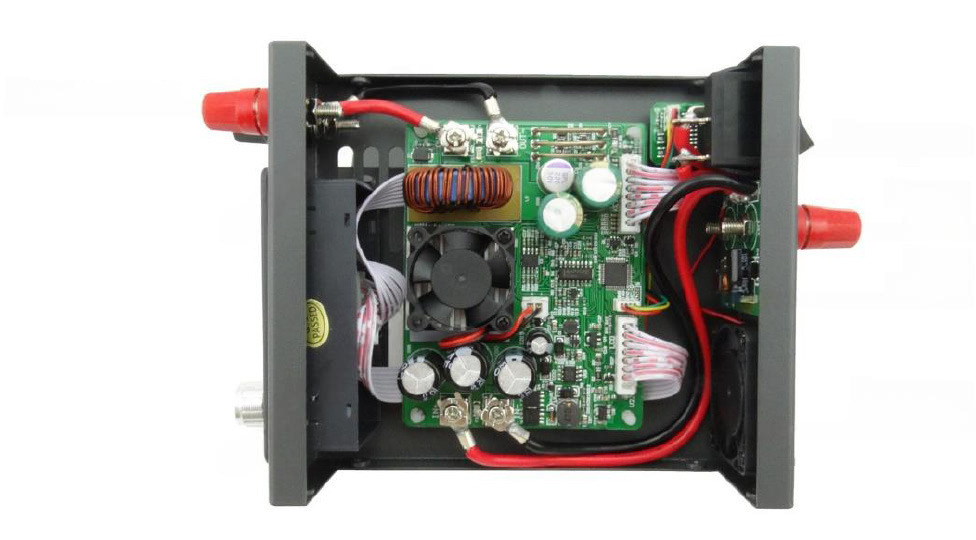

Компактный металлический корпус RuiDeng RD DPS/DPH Metal Housing C2 спроектирован для совместного использования со встраиваемым цифровым импульсным преобразователем напряжения серии DPS или DPH различной мощности, выполненным в стиле законченного моноблочного устройства: DPS5015, DPH5020 и других. Модель корпуса RD DPS/DPH Metal Housing C2 предназначена для защиты электронных DC-DC регуляторов управления электроэнергией от случайных механических воздействий, ударов или падений, от прямого доступа к открытым компонентам силовой части и платы управления преобразователя. Корпус комплектуется простенькой, но очень эффективной системой активного охлаждения из квадратной платы питания и 5-вольтового 40-мм кулера, работающих в постоянном режиме. Теплообмен во внетреннем пространстве корпуса улучшен дополнительной перфорирацией нижней стенки корпуса.

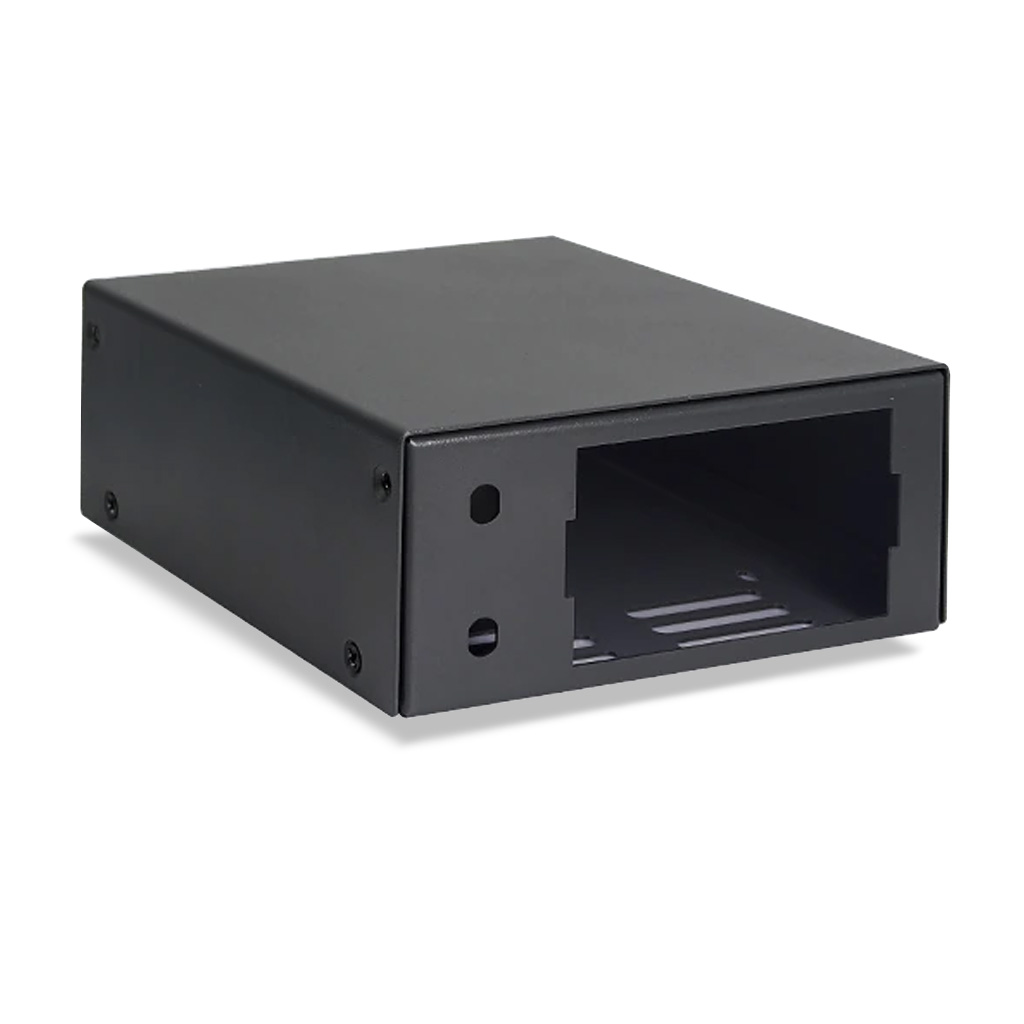

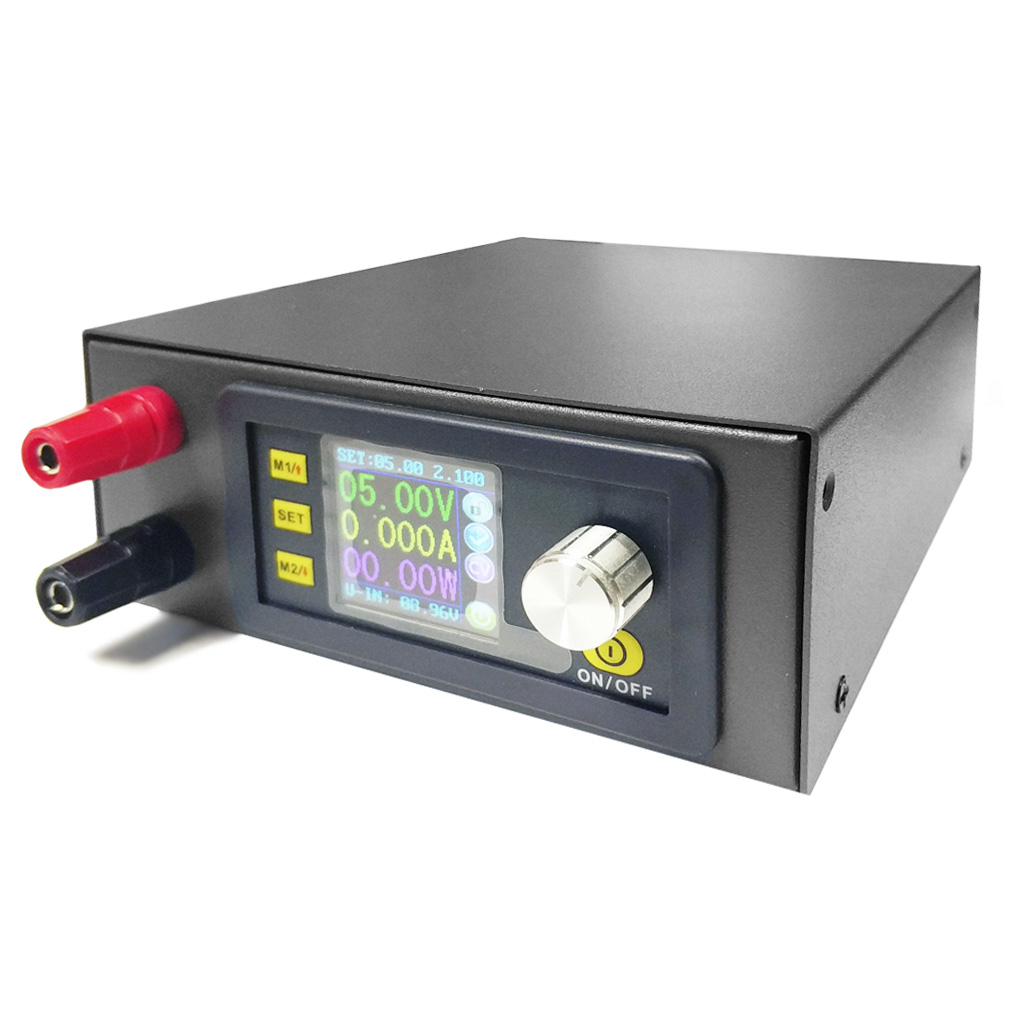

Корпус RuiDeng RD DPS/DPH Metal Housing C2 изготовливается из холоднокатаной листовой стали толщиной 0.9 мм и окрашивается порошковой краской тёмно-серого оттенка, близкого к цвету мокрого асфальта. По аналогии с общепринятым дизайнерским решением, присущим множеству конструкций современных лабораторных источников питания, красные и чёрные силовые клеммы подключения нагрузочной цепи, с гнездом под универсальный, широко распространнённый штекер типа "банан", удобно располагаются на лицевой панели, рядом с цветным экраном и поворотным энкодером управления программируемого DC-DC преобразователя. Абсолютно идентичные силовые разъёмы, соединяющие входной контур преобразователя RIDEN серии DPS/DPH с плюсовым и минусовым контактами внешнего источника первичного напряжения и тока, выведены на заднюю панель. Здесь же присутствуют посадочные места под выключатель общего питания и для элемента проводной дистанционной коммуникации с USB-интерфейсом, если подобный вид связи поддерживается в самом преобразователе DPS/DPH. В наборе присутствуют все соответствующие крепёжно-соединительные болты и гайки, разноцветные отрезки силовых гибких электрических одножильных кабелей, и прочие составляющие корпуса, необходимые для быстрой самостоятельной сборки регулируемого источника питания.

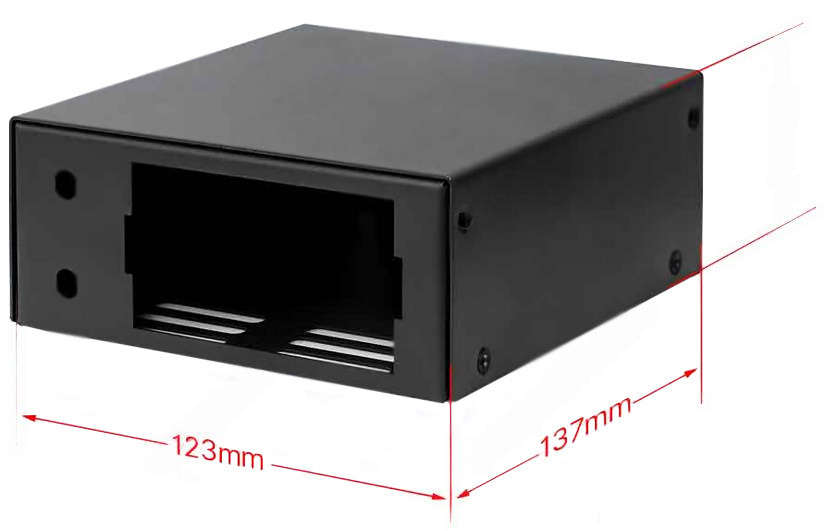

Физические размеры корпуса Case С2, мм

Техническая документация

1. Инструкция по сборке и подключению металлического корпуса RUIDENG RD DPS/DPH Case C2 (англ., PDF);
