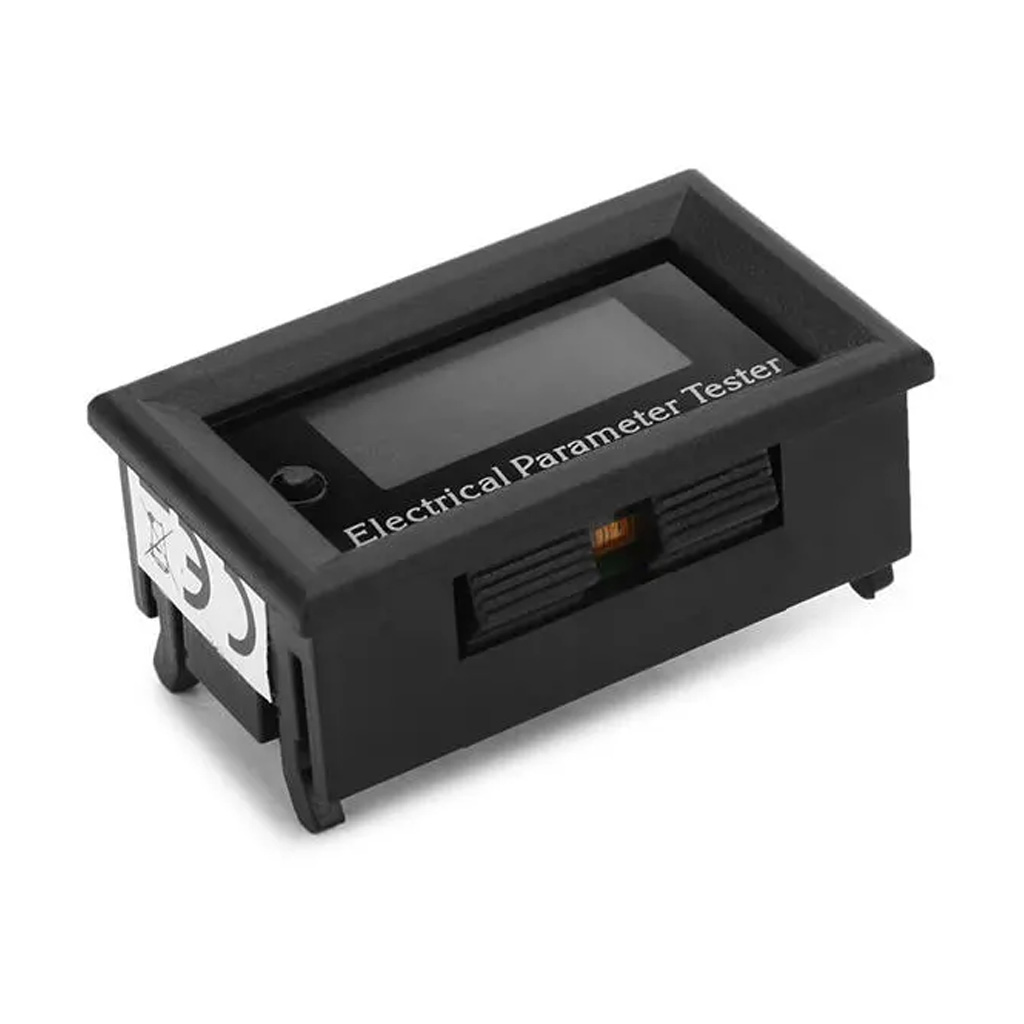

Мультифункциональный тестер электрических параметров Ruideng Riden 33V10A — это инновационное, сверхкомпактное решение, ориентированное на широкий спектр применения в области конструирования современного промышленного оборудования, бытовой цифровой и аналоговой радиоаппаратуры, включая сектор автомобильной электроники. Спроектированный в пластиковом корпусе размером близким к спичечному коробку (наверняка кто-то ещё помнит подобное классическое сравнение!), мультитестер представляется весьма достойным вариантом для изготовления самодельных проектов или для доработки серийно производимых устройств наподобие зарядных установок для АКБ, переносных повербанков и ИБП, регулируемых блоков питания или адаптеров, и др. Тестер Ruideng Riden 33V10A может успешно использоваться в составе конструкций экологичных маломощных станций выработки энергоресурсов, построенных на солнечных батареях или ветрогенераторах. Совместим со множеством универсальных систем накопления и распределения электроэнергии.

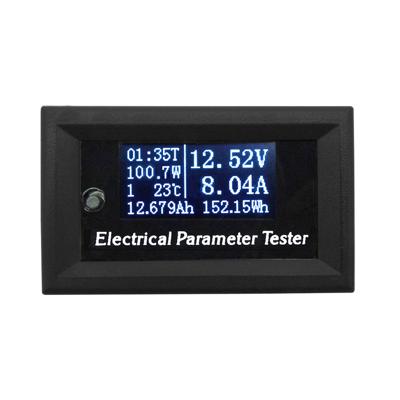

В легко узнаваемом дизайне, миниатюрный прибор схож со встраиваемым символьным вольтметром-амперметром с привычным красно-сине-зелёным светодиодным индикатором, весьма популярным среди радиолюбителей в сегменте бюджетного измерительного оборудования, помещается полноценный многофункциональный комбайн, объединяющий функции определения уровня напряжения в диапазоне 4-33В, величины силы постоянного тока от 0 до 10А, протекающего по замкнутой цепи, температуры окружающей среды в интервале -15°C ~ +60°C по данным встроенного NTC-термодатчика, подсчёта продолжительности времени до 99 часов 59 минут с момента включения питания, расчёта электрической мощности 0 ~ 330 Вт, электрического заряда 0-99.999 Ач, накопленной электроэнергии 0-3300 Вт*ч. Мультитестер оснащается ярким монохромным OLED ЖК-экраном с белыми символами на чёрном фоне. Весь объём динамично обновляемой информации с перечисленными характеристиками обрабатывается интегрированным мощным 8-битным процессором семейства STM8, и выводится на персональный 1.05-дюймовый экран в удобочитаемом формате. Ruideng Riden 33V10A обладает высокой степенью точности измерений значений электрических характеристик. Возможные отклонения в показаниях не превышают порог ±1%, приравнивая мультитестер к классу полупрофессиональных диагностических приборов.

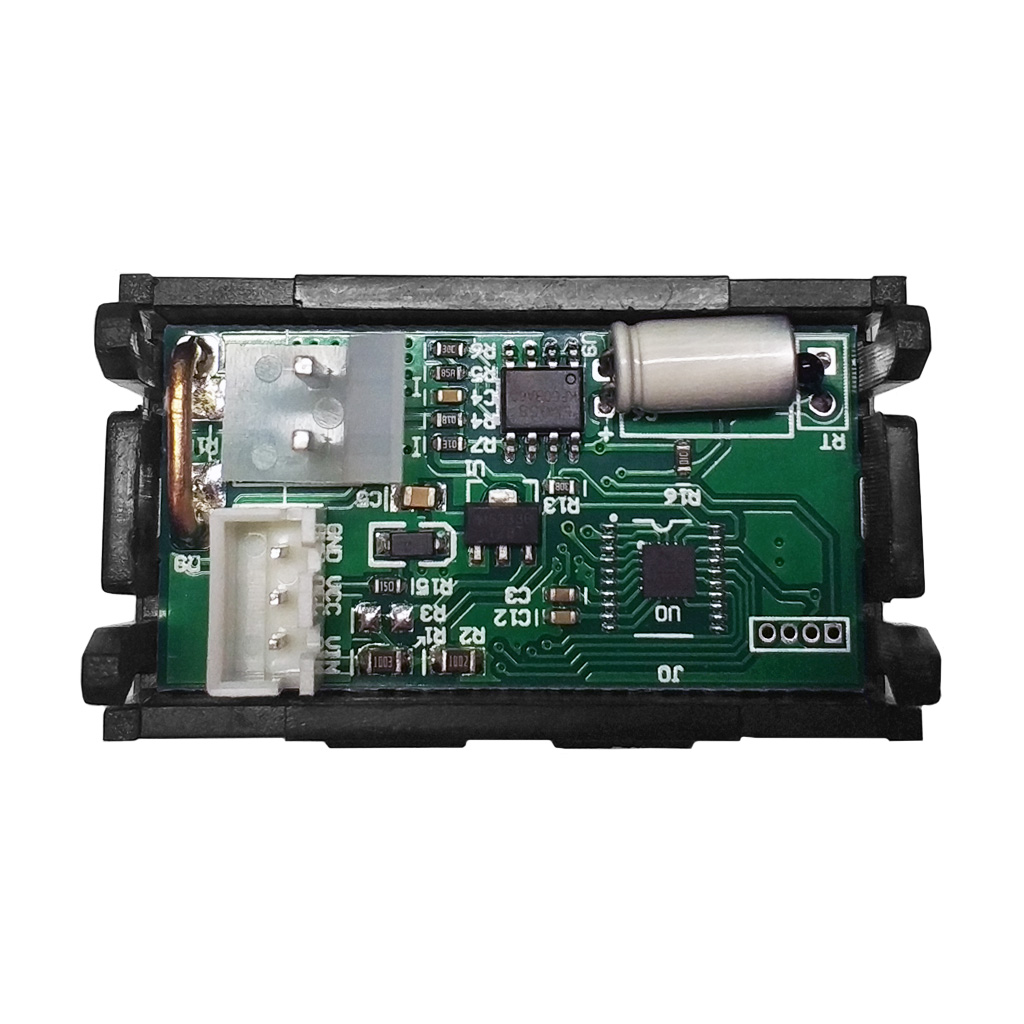

Контуры измерения электрических параметров внешней цепи и питания логики во внутренней схеме мультитестера Ruideng Riden 33V10A разделены между собой. Метод раздельного питания в измерительных приборах способствует достижению максимально возможной точности конечных результатов. Малый трёконтактный разъём сочетает вход рабочего напряжения 4-20В DC тестера и линии подключения вольтметра к исследуемому напряжению. На чуть более крупном двухполюсном разъёме расположены плюсовая и минусовая линии подключения амперметра. Ручное управление или настройка параметров в тестере отсутствуют. Предусмотрен режим автоматической самокалибровки нулевых отметок, запускаемый удержанием в нажатом положении единственной пользовательской кнопки, с последующей подачей питающего напряжения при отключенных измерительных контурах мультитестера, до появления на экране трёх символов "ААА". Короткое однократное нажатие кнопки в нормальном режиме запрограммировано на переключение между двумя ячейками памяти, в активном состоянии постоянно инкрементирующие значения счётчиков количества заряда и накопленной энергии. Ячейкам с накапливаемыми данными присвоены экранные индикаторы 0 и 1. Текущие показания счётчиков обеих ячеек сохраняются и восстанавливаются в следующем рабочем сеансе. Значения в ячейке 0, мигающие на экране после включения питания, сбрасываются с увеличением новой ёмкости более 0.01Ач. Реализована операция принудительного обнуления счётчиков каждой ячейки памяти 2-секундным нажатием пользовательской кнопки.

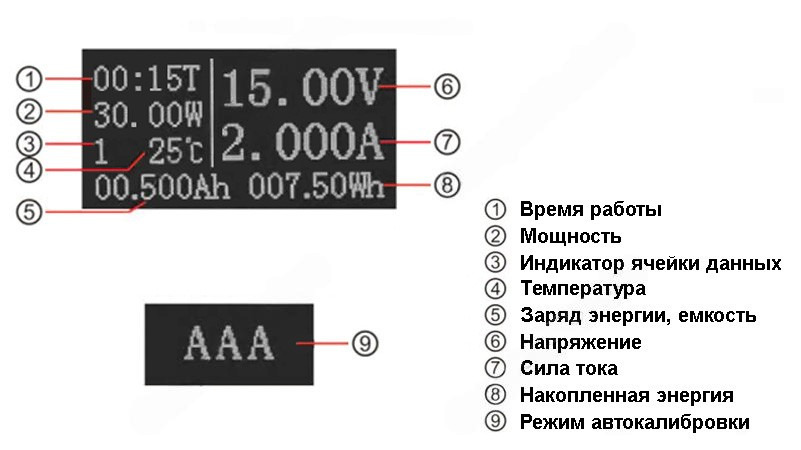

Описание графического интерфейса мультитестера Ruideng Riden 33V10A

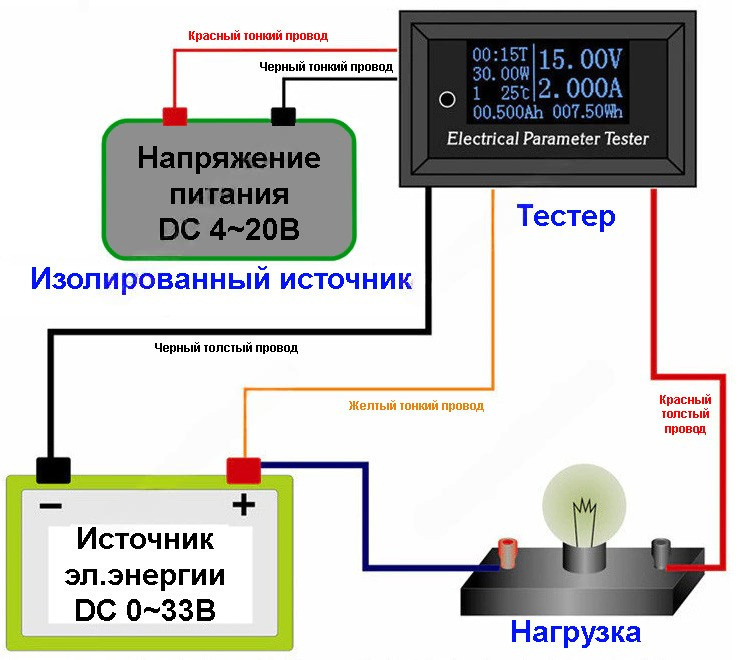

Схема подключения тестера Riden 33V10A OLED с отдельным источником питания в измерительную цепь

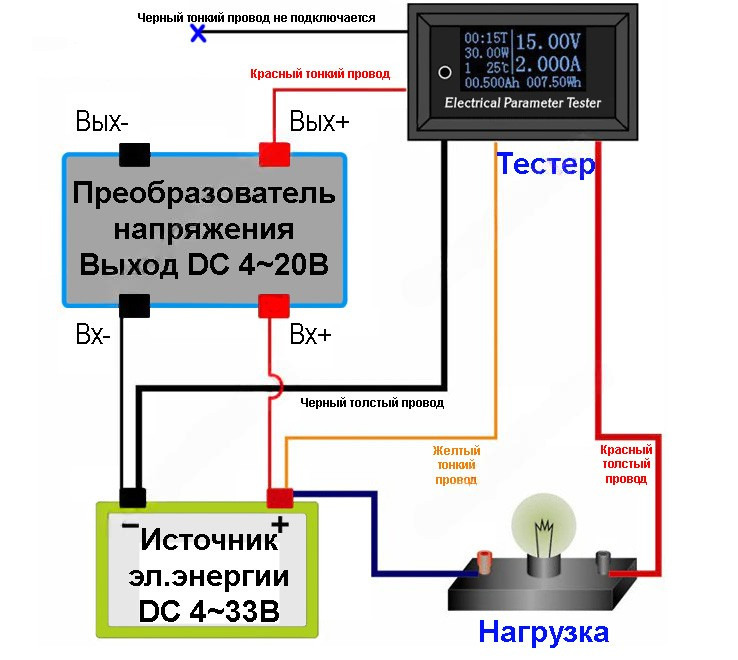

Схема подключения тестера Riden 33V10A OLED через регулируемый DC-DC преобразователь в измерительную цепь c одним источником питания

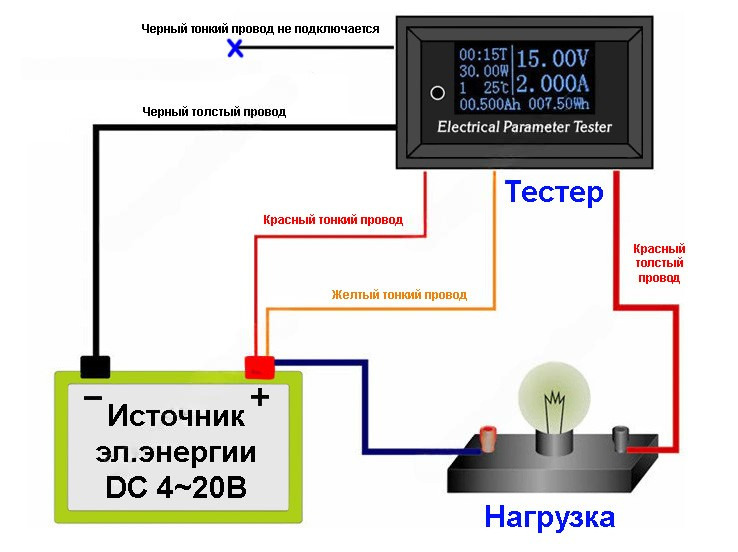

Схема включения измерителя электроэнергии Riden 33V10A OLED в цепь с общим напряжением питания

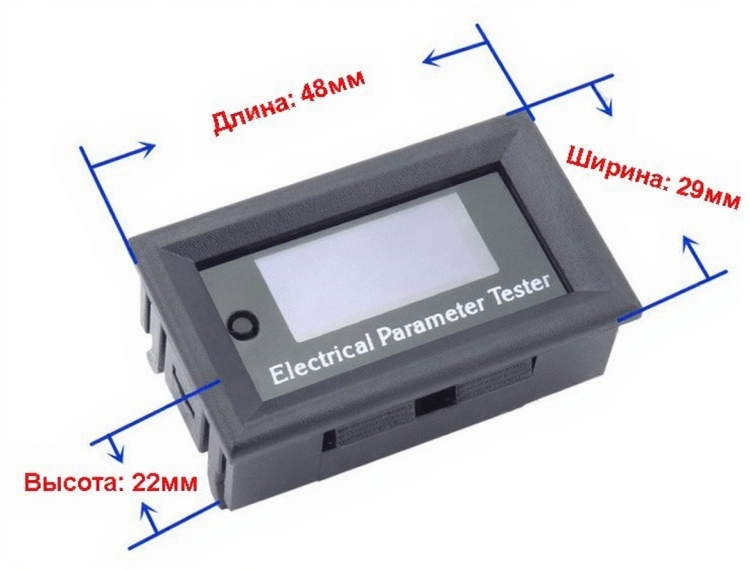

Физические размеры мультитестера Riden 33V10A OLED, мм
