Технические характеристики

Модель HN25-1224-5 импульсного понижающего преобразователя постоянного тока с неизолированым входом/выходом представляет серию одновременно недорогих и надёжных, качественных, маломощных микроэлектронных стабилизаторов напряжения, обладающих повышенной защитой от воздействия влаги и пыли. Современный дизайн и материалы конструкции HN25-1224-5, включая профессиональный подбор электронных компонентов схемы, гарантируют высокую эффективность и производительность настоящего преобразователя в системах питания бытового, промышленного и автомобильного оборудования. Стабилизатор HN25-1224-5 полностью совместим с 12-вольтовым напряжением легкового транспорта, работоспособен в 24-вольтовых бортовых сетях электроэнергии служебного, грузового или пассажирского автотранспорта. Он может совершенно беспрепятственно эксплуатироваться на объектах наземного морского и железнодорожного сообщения. Асинхронный DC-DC преобразователь HN25-1224-5 располагает простым способом интеграции в разнообразные системы накопления и распределения энергии, в том числе поддерживает комплексы производства экологически чистой "зелёной" электроэнергии. Может активно использоваться в областях робототехники, мультимониторинга, телерадиотрансляции, или в иных электротехнических направлениях.

Преобразователь функционирует в широком диапазоне входного напряжения 9 - 36 вольт постоянного тока, в полном объёме обеспечивает максимальную выходную мощность 25Вт для питания электропотребителей с постоянным 5-вольтовым напряжением. Понижающий DC-DC регулятор HN25-1224-5 демонстрирует превосходные характеристики стабилизации выходного напряжения, с минимальными отклонениями в пределах ±150мВ (менее 1%), относительно любой динамики изменения вырабатываемой мощности, а также возможных колебаний параметров входной энергии в пределах рабочих значений. В режиме пиковой нагрузки, пульсации на выходе HN25-1224-5 не превышают 150мВ.

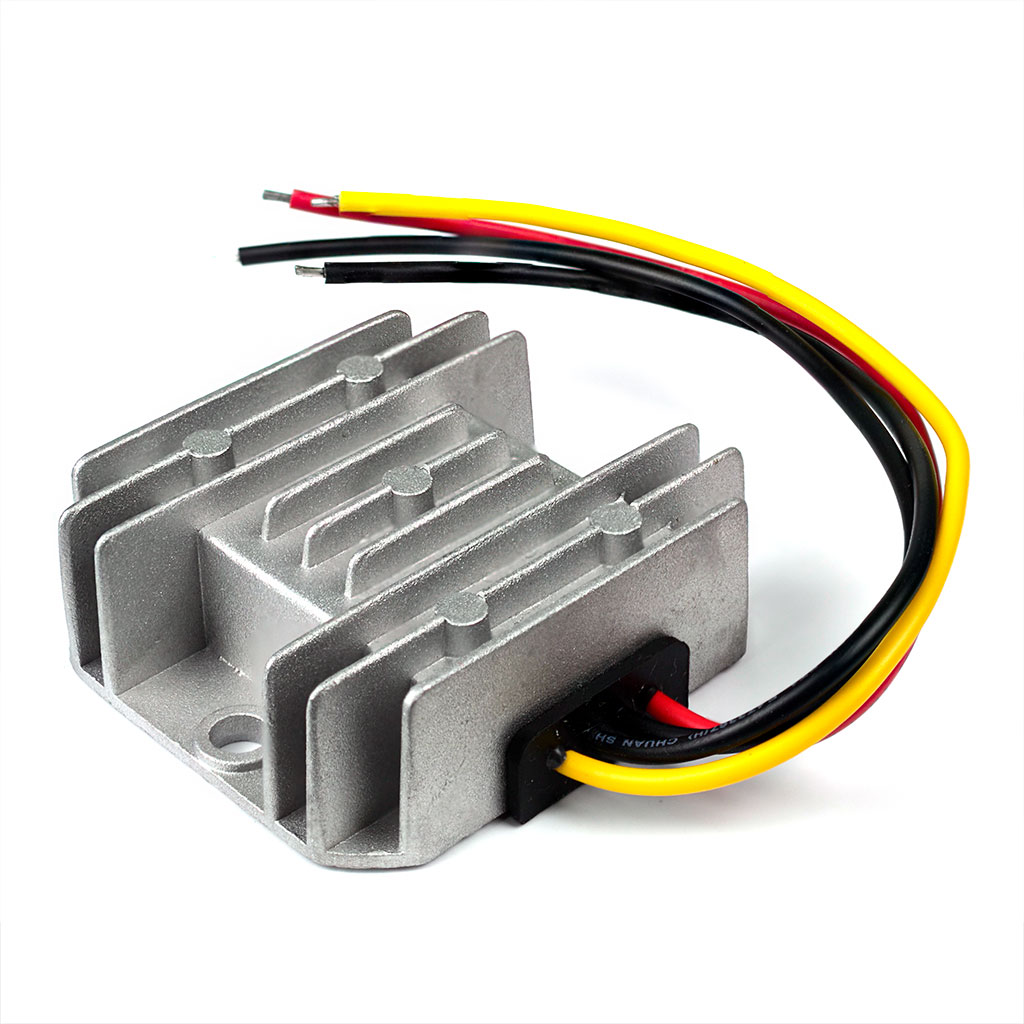

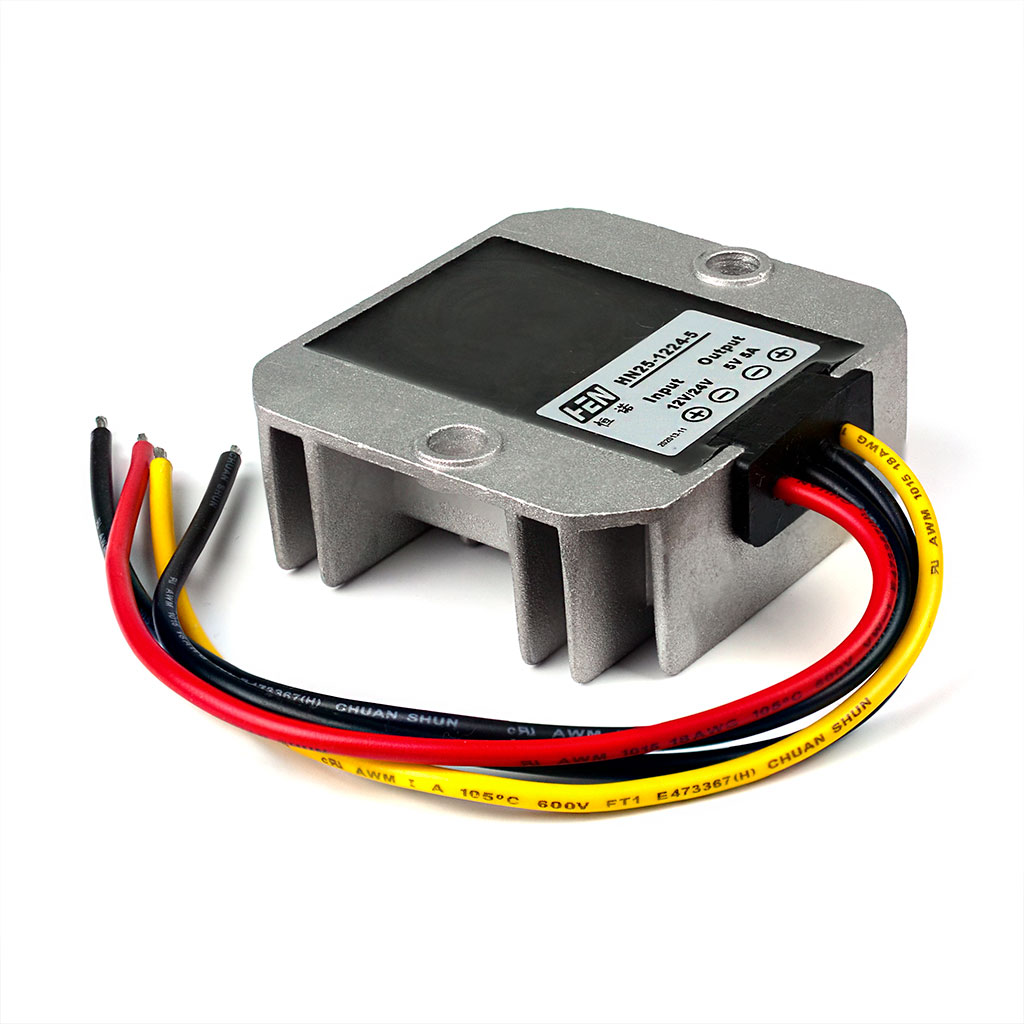

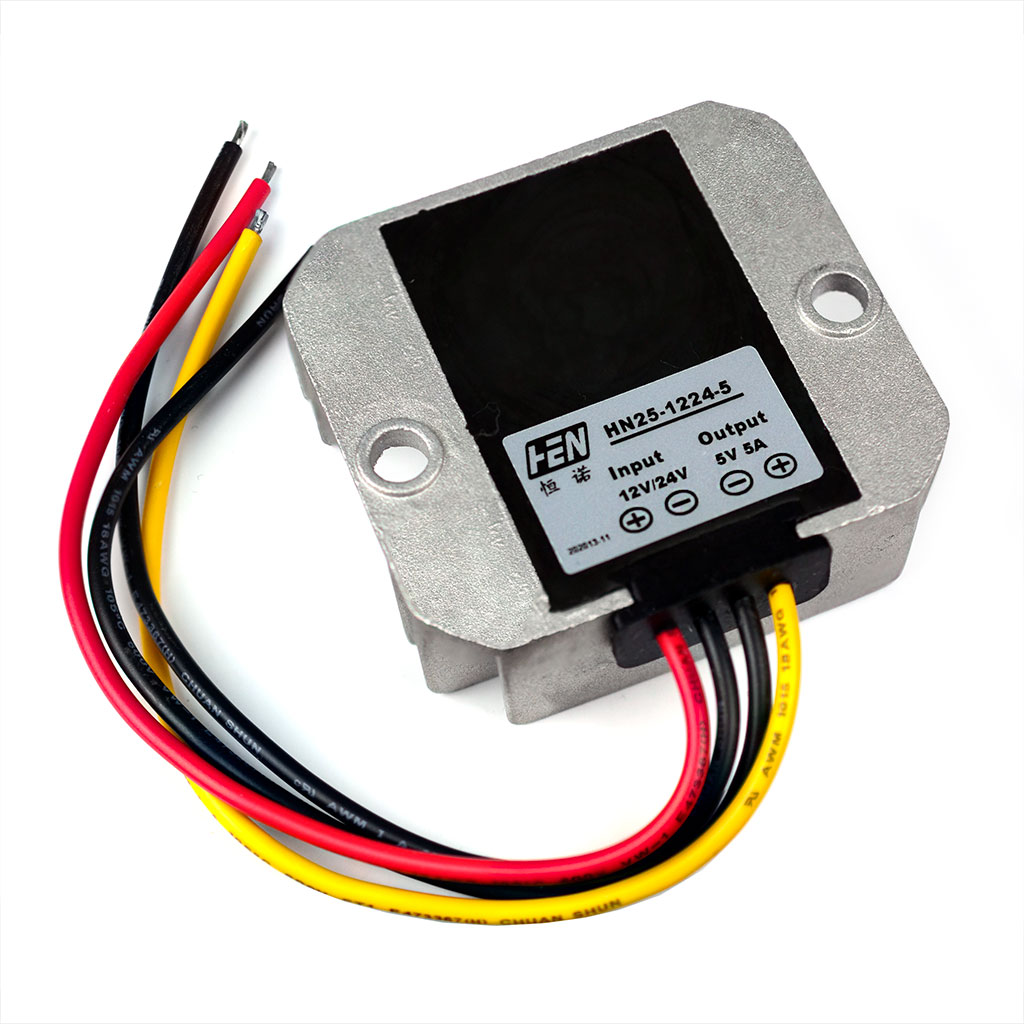

Стабилизатор HN25-1224-5 хорошо изолирован от воздействия внешней среды, исключает прямое проникновение влаги, твёрдых частиц и пыли. Уровень герметичности DC-DC преобразователя подтверждён классификатором IP68, соответствующего спецификации общепринятого международного стандарта защиты электрооборудования. В конструкции HN25-1224-5 отсутствуют какие-либо механизмы внешнего управления или индикации состояний. Абсолютно все компоненты платы помещены во внутреннее пространство специального корпуса из алюминиевого сплава, и залиты компаундом из органического силикагеля. Металлический корпус стабилизатора служит радиатором пассивного охлаждения, и дополнительно оборудован несколькими рёбрами, увеличивающими площадь естественной воздушной конвекции. Линии проводного (кабель AWG18) подключения напряжения для входа и выхода выведены из платы через несъёмную, плотную резиновую прокладку, имеют отличительную раскраску: красный - к источнику энергии, жёлтый - к потребителю.

Герметичный понижающий DC-DC преобразователь HN25-1224-5 оснащён защитой от внутреннего перегрева свыше 85°C, от повышенных токов нагрузки и токов короткого замыкания, от переполюсовки напряжения, от пониженного входного напряжения. Встроена автоматическая блокировка контура выходного напряжения, предотвращающая поражение цепей нагрузки в случае неисправности стабилизатора.

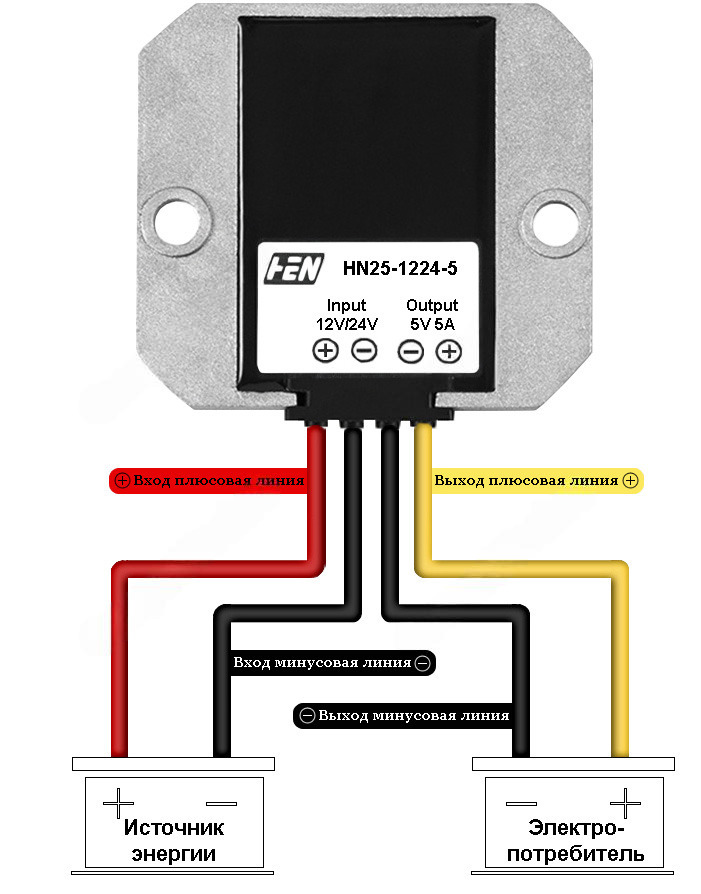

Схема подключения стабилизатора HN25-1224-5 к источнику энергии и потребителю

Коэффициент преобразования энергии

Импульсный DC-DC регулятор HN25-1224-5 потребляет больше электроэнергии от первичного источника, подключенного ко входу, и вырабатывает на выходе мощность меньшего значения. Коэффициент полезного действия достигает 93%. Характеристика КПД не постоянна, на эффективность влияют условия использования стабилизатора. КПД выражается в процентном отношении, полученным делением вырабатываемой (выходной) мощности на потребляемую (входную) мощность. Расчётная формула преобразования электроэнергии P_выхода (макс. 25Вт) = P_входа (U*I) * КПД ограничивается диапазоном рабочих характеристик.

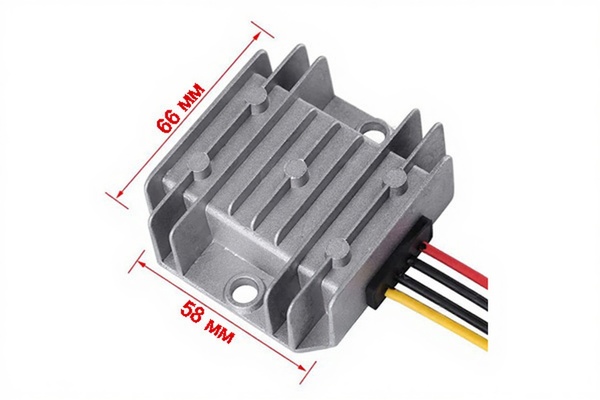

Физические размеры, мм

Техническая документация

1. Спецификация стабилизатора напряжения HN25-1224-5 (англ., PDF);
