Описание

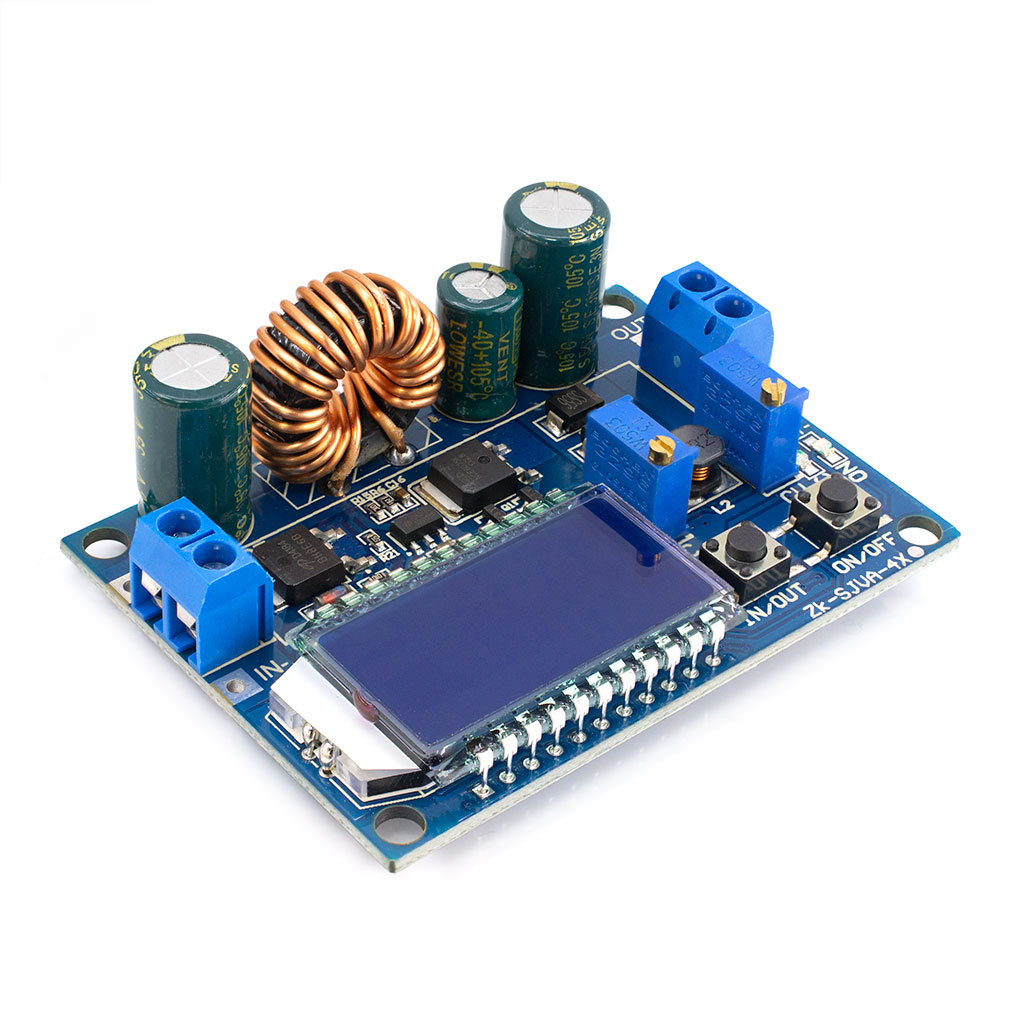

Преобразователь DC-DC повышающий/понижающий с ЖК вольт-амперметром.

Параметры:

• Диапазон входного напряжения: DC 5.5 - 30 В;
• Выходное напряжение: DC 0.5 - 30 В (регулируемое);
• Точность напряжения: ± 0.5 В;
• Разрешение дисплея по напряжению: 0.05 В;
• Ток номинальный: 3 А (регулируемый),;
• Ток максимальный: 4 А  (при использовании радиатора и активного охлаждения);
• Точность тока: ± 0.3 А;
• Разрешение дисплея по току: 0.005 А;
• Мощность номинальная:  35 Вт ,;
• Мощность максимальная: 50 Вт (при использовании радиатора и активного охлаждения);
• КПД: до 88 %;
• Частота: 180 кГц;
• Топология: Buck-Boost;
• Мягкий запуск: да;
• Защита от переплюсовки;
• Защита от короткого замыкания;
• Защита от недостаточного напряжения < 4.7 В;
• Дисплей: жидкокристаллический, монохромный, с подсветкой;
• Рабочая температура: -30 ...+ 80 °C;
• Относительная влажность: до 80 %;
• Габариты: 66*48*21 мм;
• Вес нетто: 50 г;

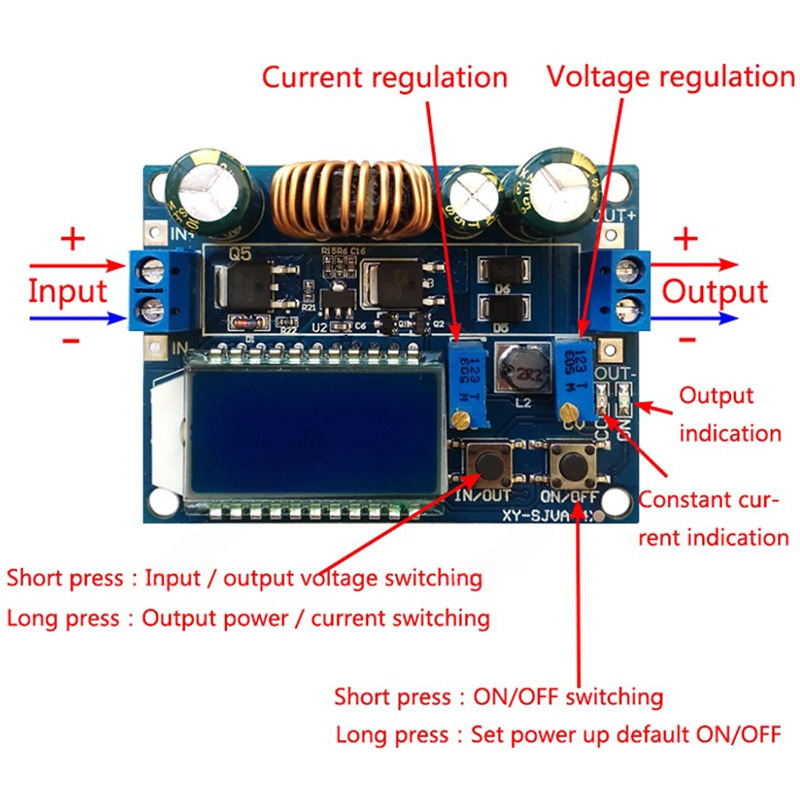

Преобразователь снабжен вольт-амперметром, показания которого выводятся на монохромный ЖК дисплей. Вольт-амперметр может измерять напряжение как на входе, так и на выходе. Переключение производится коротким нажатием кнопку IN/OUT. Длинное нажатие этой кнопки переключает отображение выходной силы тока и выходной мощности в Ваттах.

Вторая кнопка (ON/OFF) предназначена для включения/выключения напряжения на выходе преобразователя коротким нажатием. Длинным нажатием этой кнопки можно настроить будет ли активирован выход преобразователя при подаче питания на вход.

Настройка напряжения и ограничения силы тока на выходе осуществляется при помощи многооборотных подстроечных резисторов, которые не позволяют оперативно изменять силу тока и напряжение, но позволяют настраивать их с высокой точностью.

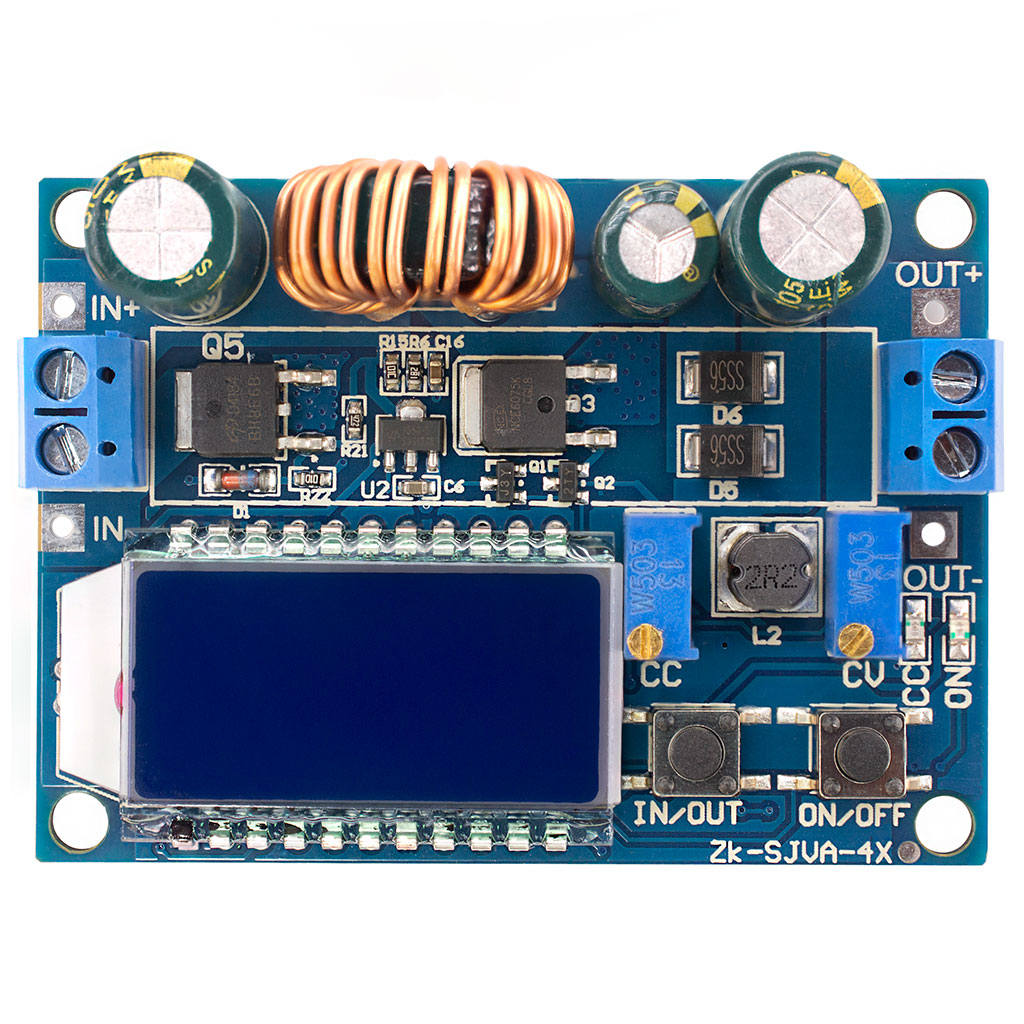

Справа от подстроечных резисторов размещены 2 светодиодных индикатора, которые показывают, активирован ли выход преобразователя (зеленый светодиод) и режим работы преобразователя (красный светодиод горит в режиме СС, в режиме CV - не горит).

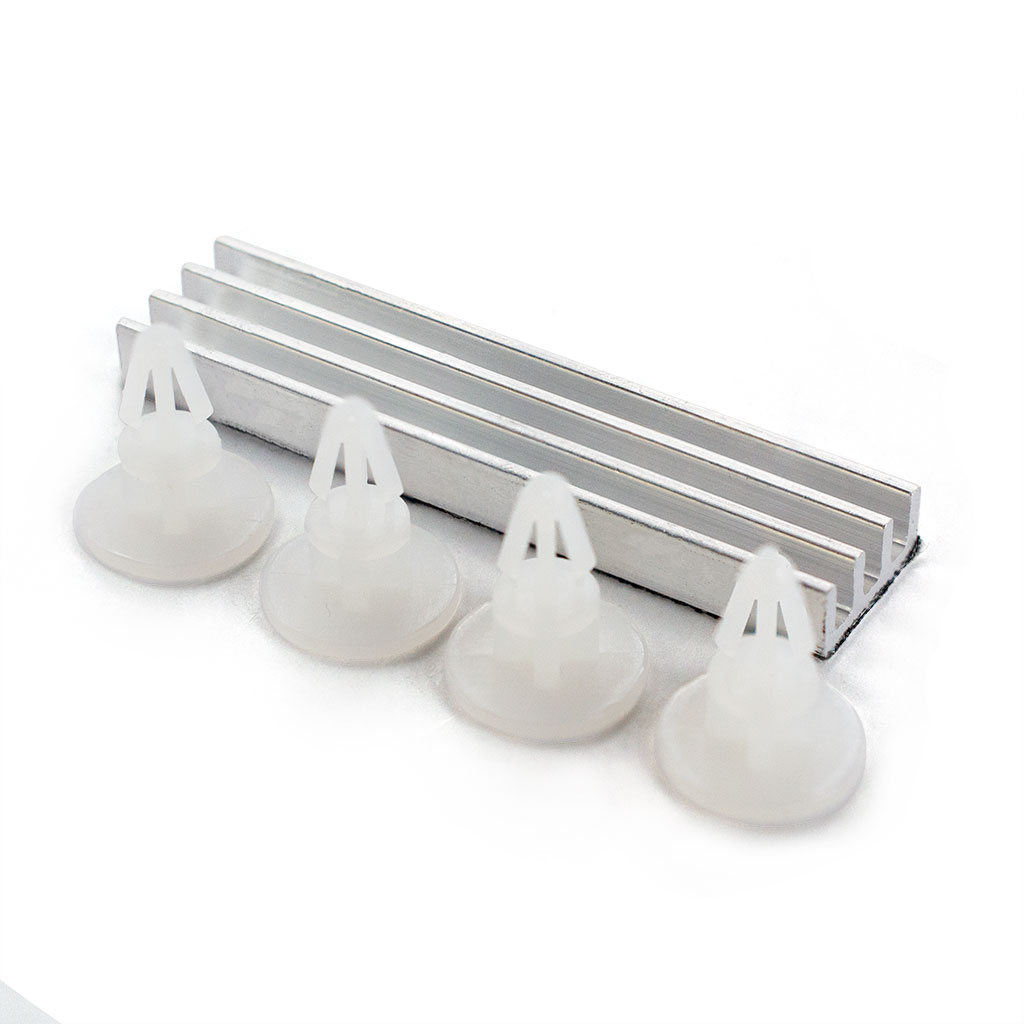

Преобразователь комплектуется алюминиевым радиатором, на который нанесен теплопроводный двусторонний скотч. Для получения максимально возможных характеристик необходимо устанавливать радиатор в соответствии с шелкографией на лицевой стороне преобразователя.




------------------
