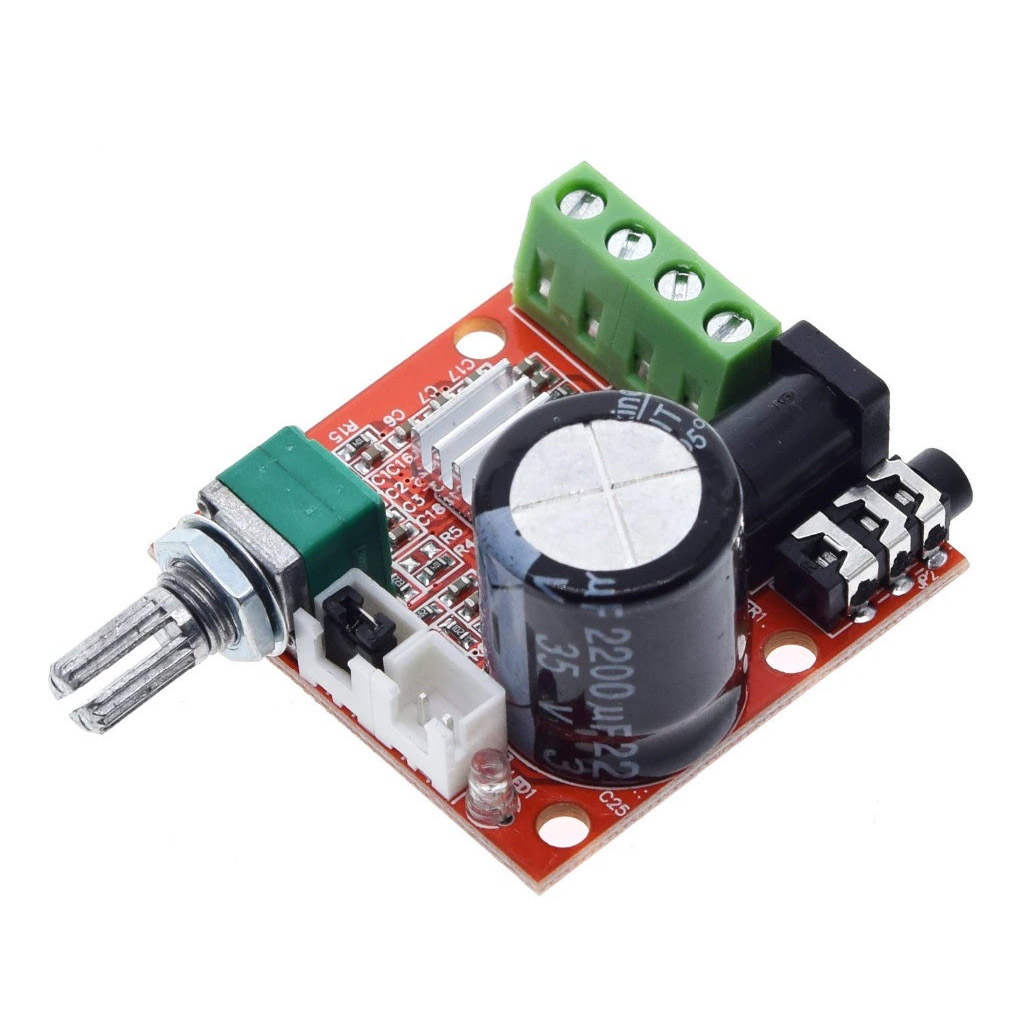

Аудио стерео усилитель 2*15Вт на базе PAM8610 с регулятором громкости

Код товара: CTTL15566

Нам очень жаль, но ТОВАРА НЕТ В НАЛИЧИИ! Когда он появится - мы автоматически Вас известим об этом, стоит только прописать свой email в системе уведомления, нажав на текст Уведомить о товаре.

Уведомление о появлении товара на складе

При появлении на нашем складе данного товара, на указанный вами адрес будет выслано уведомление

Технические характеристики

Модель: HW-210 / аналог;

Напряжение питания

поддерживаемое: 7 ~ 15В DC;

рекомендуемое: 12В DC;

Ток потребления в режимах

рабочий: до 2 А;

без нагрузки, макс.: 30 мА;

выключен (Shutdown), макс.: 10 мкА;

Чип усилителя: PAM8610;

Класс усилителя: D;

Эффективность усилителя (КПД), макс.: 90%;

Количество каналов: 2, стерео;

Частотный диапазон: 20 Гц ~ 20 кГц;

Коэффициент усиления: -26 дБ (x26);

Выходная мощность на канал (вх.сигнал 1кГц):

5 Вт: коэффициент нелинейных искажени КНИ (THD+N) = 0.1%, нагрузка 8 Ом;

8 Вт: коэффициент нелинейных искажени КНИ (THD+N) = 1.0%, нагрузка 8 Ом;

10 Вт: коэффициент нелинейных искажени КНИ (THD+N) = 10%, нагрузка 8 Ом, питание 13 В;

15 Вт: коэффициент нелинейных искажени КНИ (THD+N) = 10%, нагрузка 4 Ом, усиленное охлаждение с установкой радиатора б?льшего размера;

Уровень шума: -90 дБ;

Отношение сигнал/шум (SNR), 5Вт: 80 дБ;

Коэффициент подавления нестабильности питания (PSRR): -60 дБ;

Встроенная защита

температурный перегрев свыше 150°C (гистерезис 40°C);

неправильная полярность питающего напряжения;

ток короткого замыкания;

превышение рабочей силы тока;

Управление: изменение громкости вращением ручки потенциометра;

Интерфейсы

выход звука: винтовые клеммы ?1.5мм L-, L+, P-, P+;

вход звука: AUX JECK 3.5мм стерео;

питание: DC5521;

функции: 2х JST XH2.54;

Индикация: напряжение питания;

Монтажные отверстия: 4 х ? 3.4мм;

Размеры: 40.3 х 40 х 23 мм;

Вес: 25 гр;

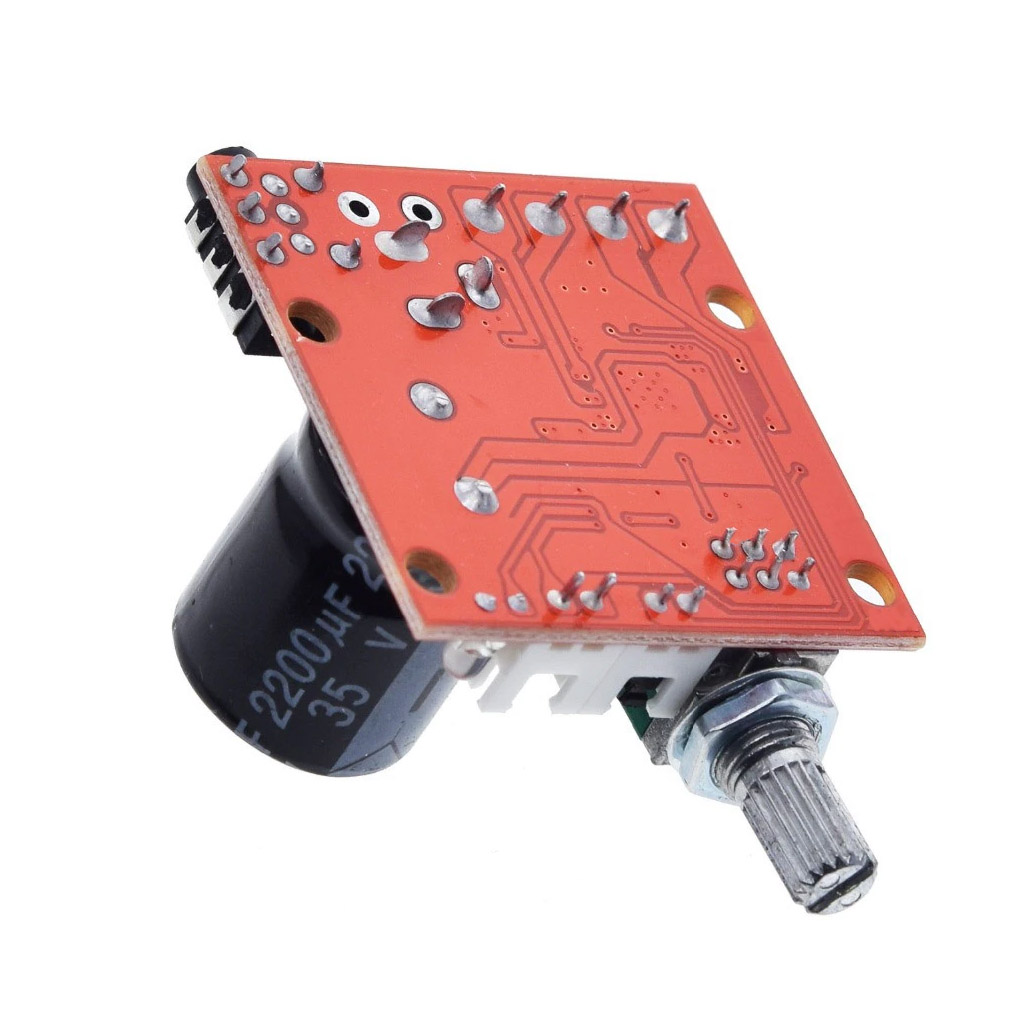

Стерео аудио усилитель мощности PAM8610 — это небольшой оконечный усилитель сигнала звуковой частоты класса D, с выходной мощностью по 15 Вт на каждый канал и низким уровнем шума. Усилитель построен на базе чипа PAM8610, который отличается высокой производительностью, малыми габаритами, наличием системы подавления шумов и защиты от перегрева, и короткого замыкания. Данные чипы используются в современных плоских телевизорах, акустических системах, DVD-плеерах, игровых приставках и т.д. Выход усилителя подключается непосредственно к колонкам для воспроизведения звука.

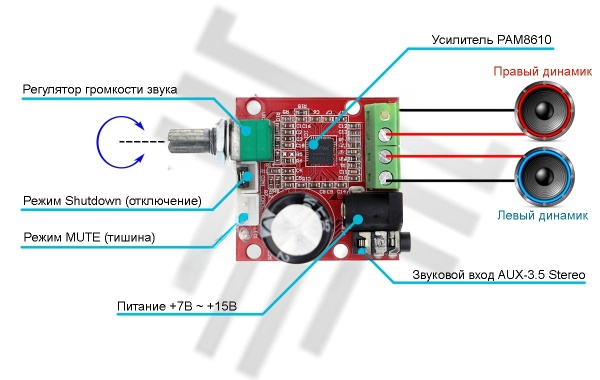

Интерфейсы подключения стерео усилителя PAM8610 HW-210

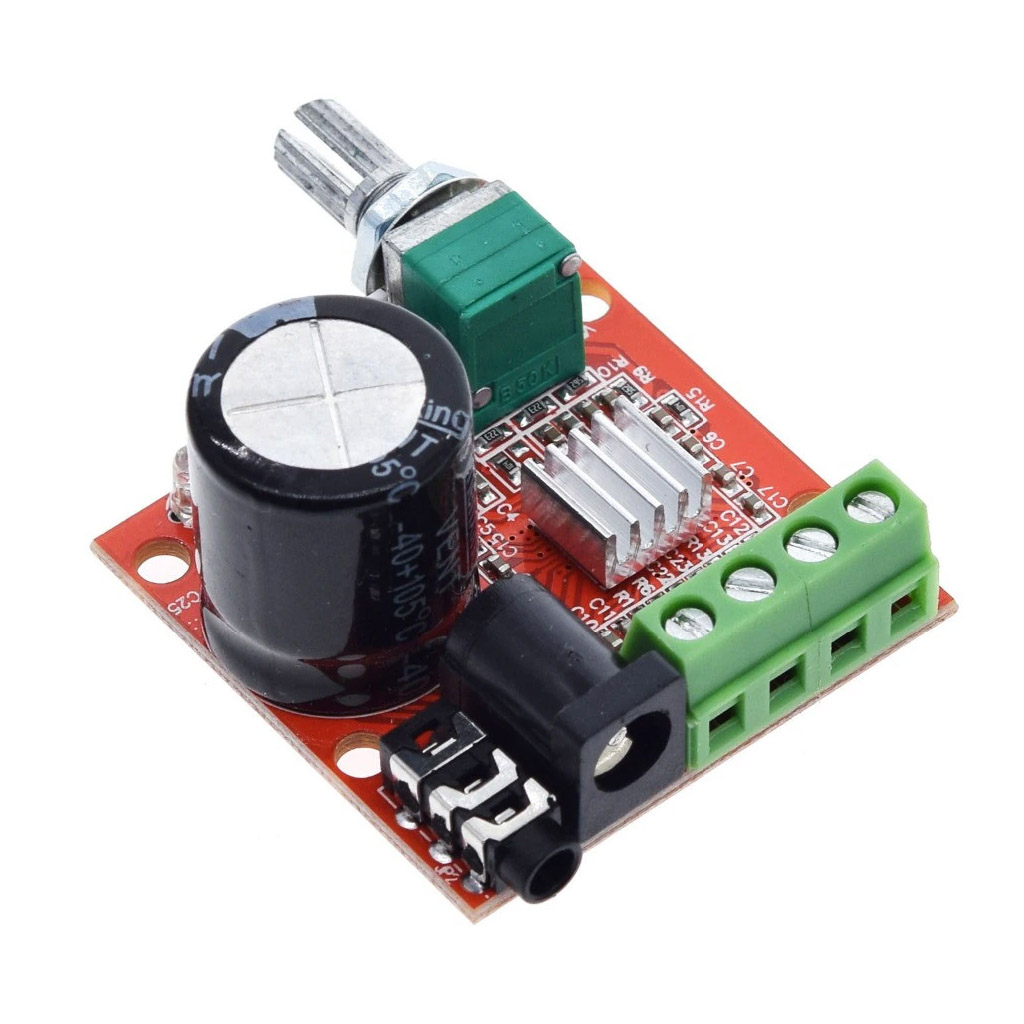

Аудио усилитель стерео D класса PAM8610 2x15Вт HW-210 Фото 4

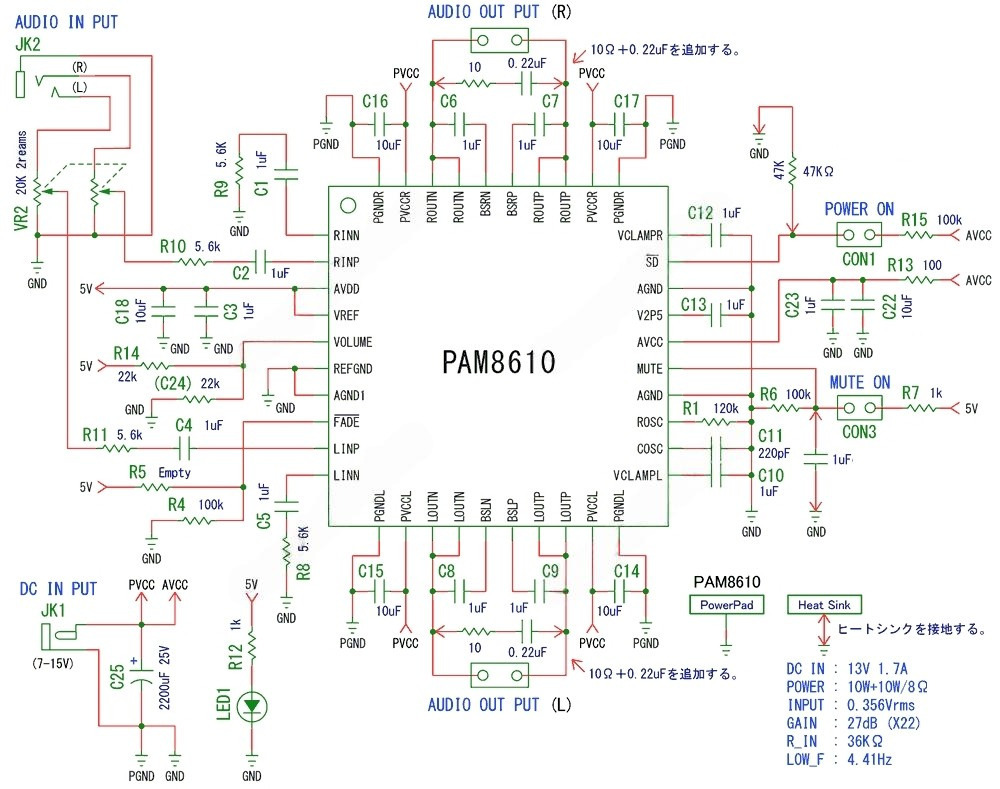

Принципиальная схема модуля

Аудио усилитель стерео D класса PAM8610 2x15Вт HW-210 Фото 5

Техническая документация

Спецификация на усилитель PAM8610 (Datasheet, PDF, англ.);

------------------
СЕЕД15566:190
