Обратите внимание! Настоящий модуль HC-05 носит условную маркировку V2, так как производится сторонней компанией. От аналогичных модулей, в ассортименте присутствующих на рынке радиоэлектроники, отличается версией прошивки, изменённым набором управляющих АТ команд и небольшим редизайном собственной электрической схемы. Модуль HC-05 V2 не имеет сопроводительной документации производителя и не подходит для интеграции в проекты серийного производства. HC-05 V2 рекомендован для использования в ознакомительных целях или для проведения экспериментов.

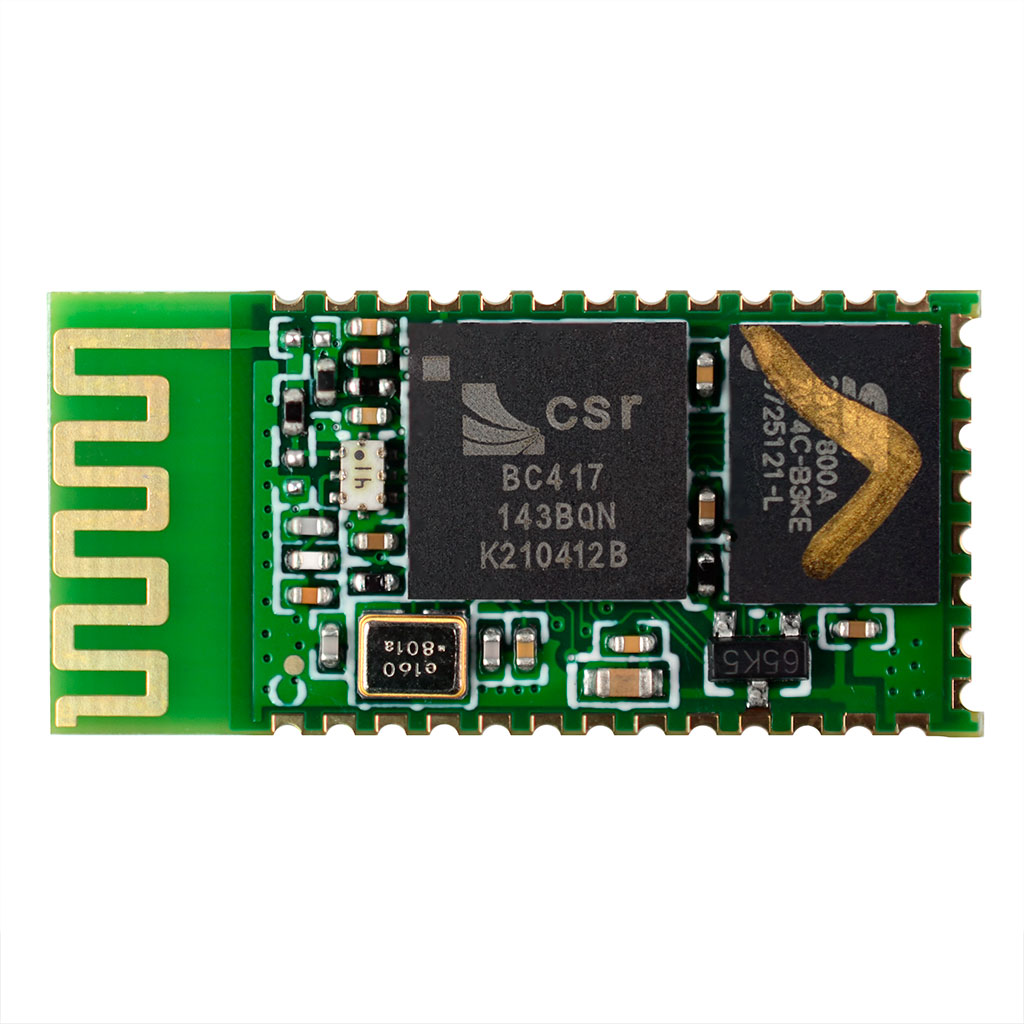

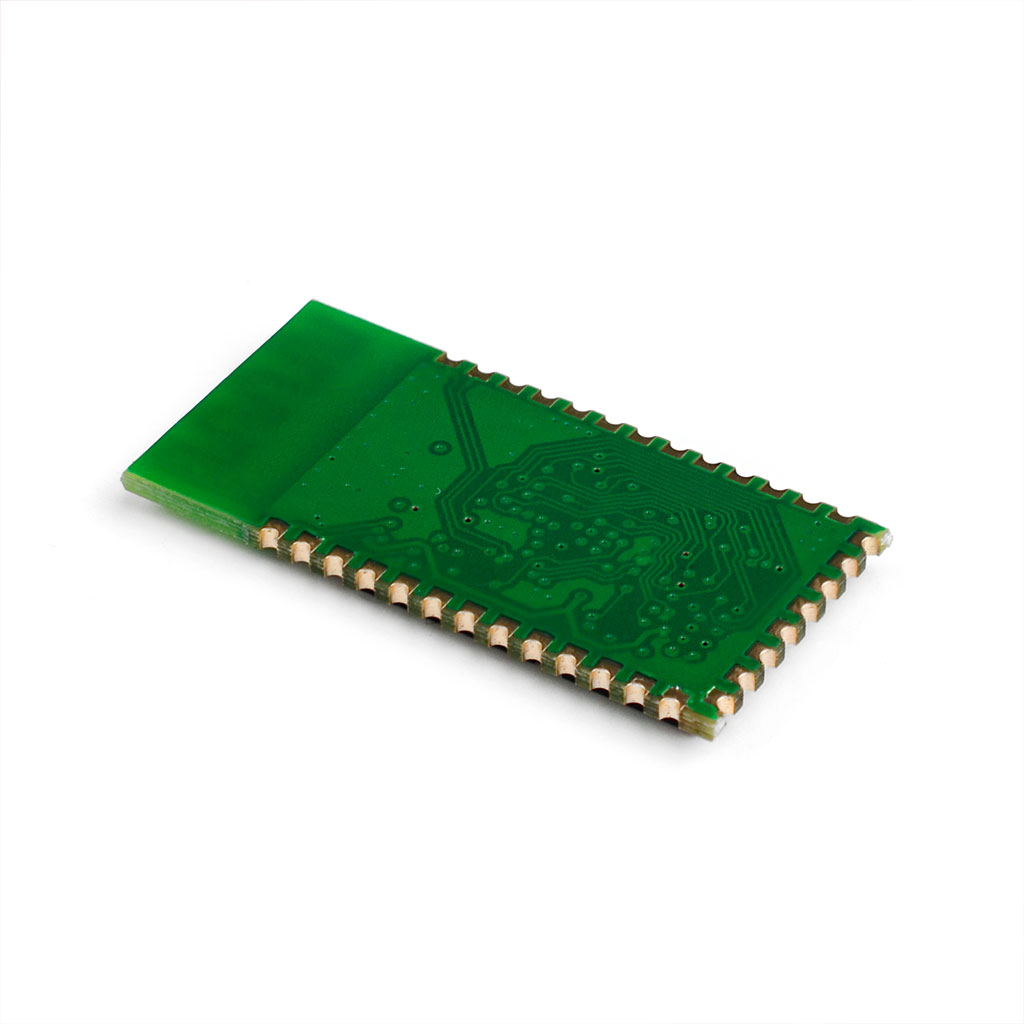

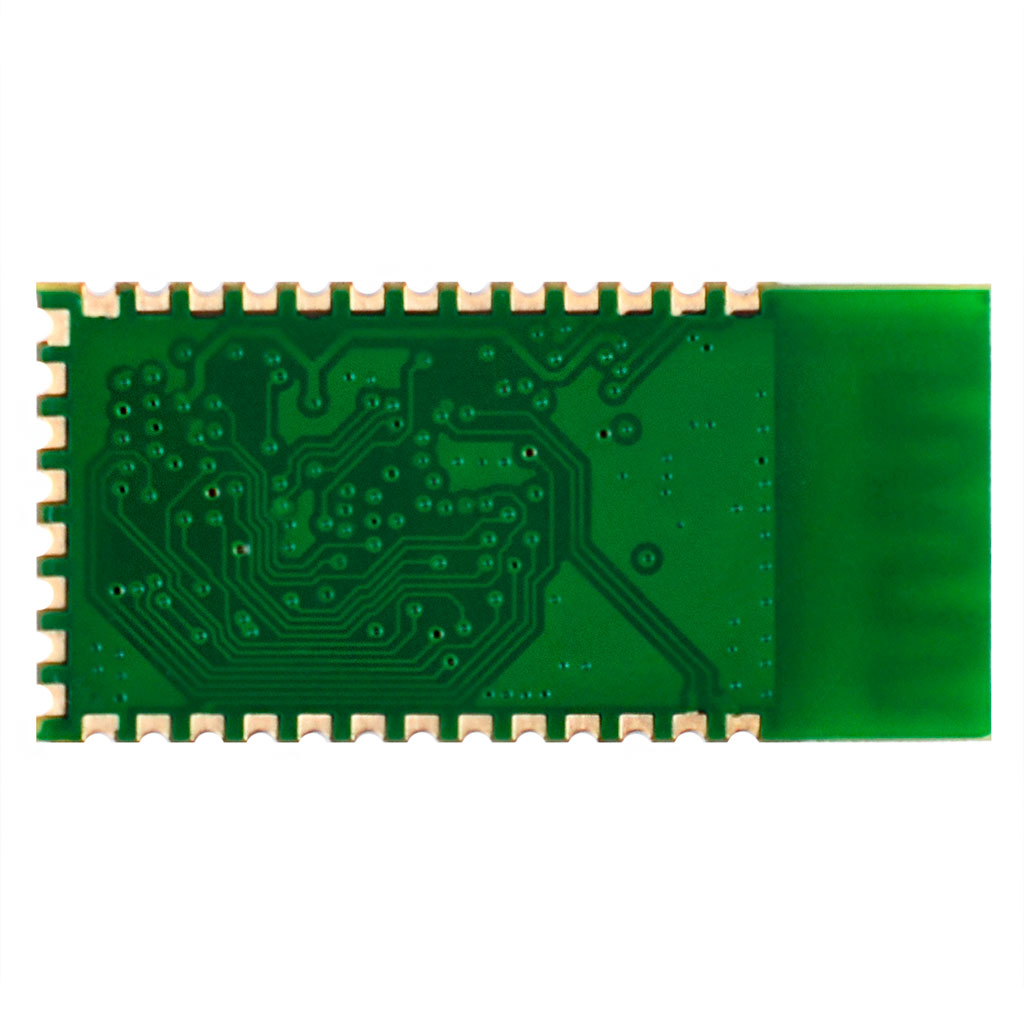

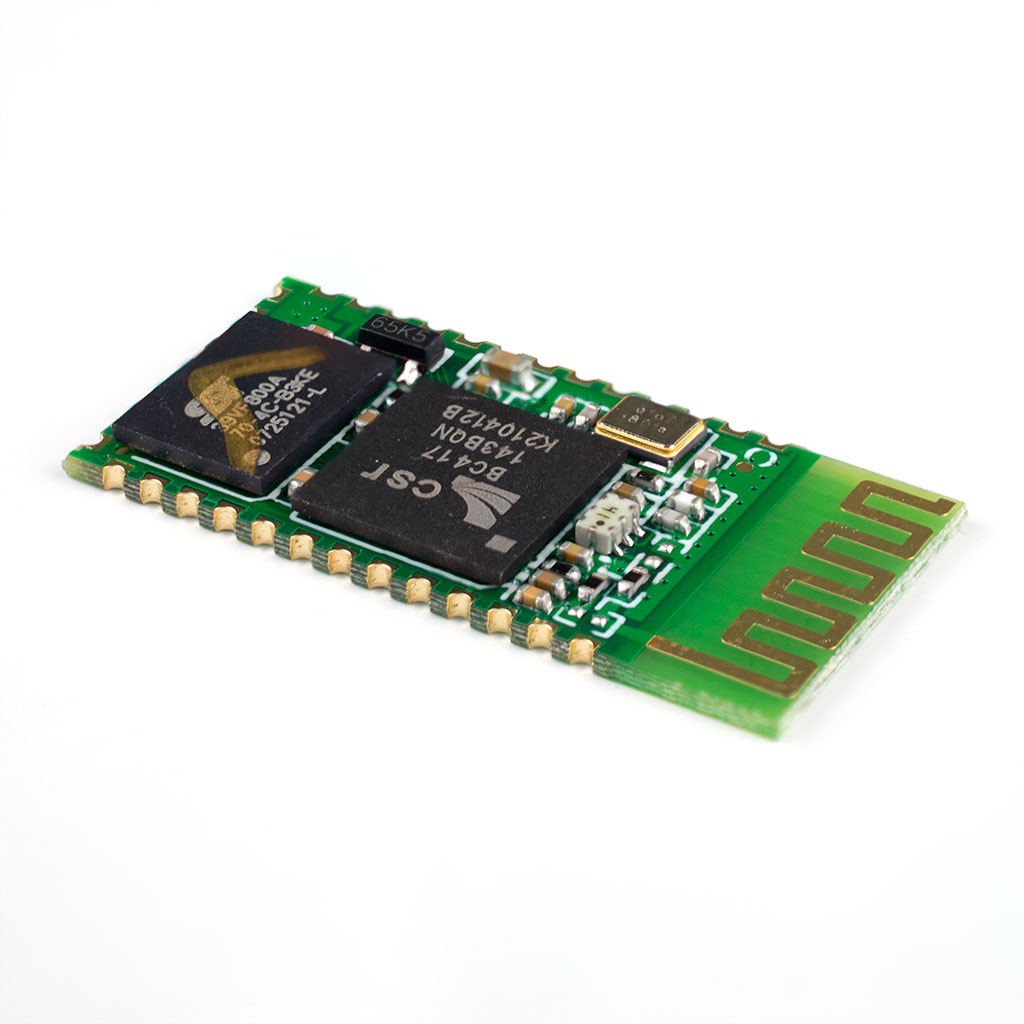

Встраиваемый модуль HC-05 V2 Embedded Bluetooth Serial — это однорежимный беспроводной радиопередатчик, поддерживающий спецификацию Bluetooth v2.0 + EDR и профиль SPP. Он способен вести двухсторонний обмен данными по воздуху на скорости до 3 Мбит/с. BT-модуль HC-05 функционирует в диапазоне частот 2.4ГГц, имеет встроенную антенну и обеспечивает трансляцию сигналов по протоколу прозрачной передачи на расстоянии до 10-20м. Состояние BT-соединения и режимов работы HC-05 отображаются логической индикацией. Для питания HC-05 требуется источник напряжения 3.3В постоянного тока. Модель HC-05 V2 Embedded Bluetooth Serial изготавливается в формате электронного SMD компонента - готового устройства на миниатюрной печатной плате с торцевыми выводами по периметру, подготовленного к пайке на поверхность другой печатной платы.

Модуль HC-05 BT2.0+EDR v2.0 оснащается шиной последовательной связи UART-TTL (выводы RX/TX) для коммуникации с внешним оборудованием. Встроенное ПО предусматривает возможность настройки сетевых параметров с выбором режимов работы "Ведущий (Master)" или "Ведомый (Slave)". В список предопределённых команд также входят: настройка имени и адреса устройства, изменение кода доступа и пароля, определение класса устройства, аутентификация и привязка BT-устройств, управление свободными портами PIO и многие другие функции. Изменение настроек HC-05 осуществляется с применением текстовых АТ команд.

Технические характеристики

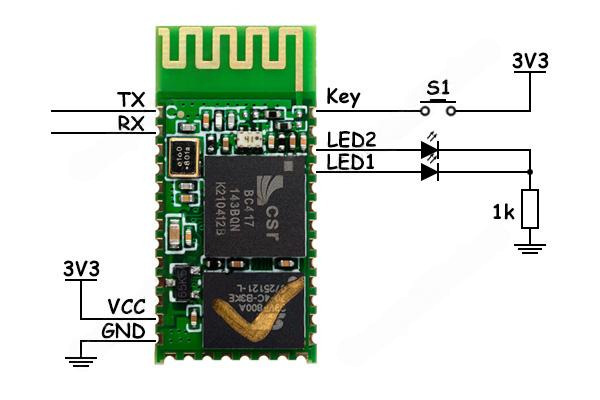

Схема минимального подключения HC-05

Назначение выводов HC-05

АТ команды HC-05

Для входа в режим АТ команд, вывод PIO11 необходимо подтянут к напряжению питания. Скорость подключения по последовательной шине в режим АТ команд устанавливается в 38400 бит/сек. Текстовые АТ команды должны заканчиваться символами переноса строки и возврата каретки - \n\r. Нижеприведённые базовые АТ команды демонстрируют методы запроса и ответа различных параметров ПО HC-05, настроенных по умолчанию:

1. Запрос работоспособности ПО или "проверка связи"

Команда: АТ

Ответ: ОК

2. Запрос информации о имени устройства

Команда: АТ+NAME?

Ответ: OK+NAME:HC-05

3. Запрос информации о версии ПО

Команда: АТ+VERSION?

Ответ: OK+VERSION:4.0-20190728

4. Запрос данных пароля сопряжения с ведущим BT-устройством

Команда: АТ+PSWD?

Ответ: OK+PSWD:1234

5. Запрос информации о выбранной роли

Команда: АТ+ROLE?

Ответ: OK+ROLE:1 для режима ведущего, OK+ROLE:0 для режима ведомого

6. Запрос данных адреса BT-устройства CH-05

Команда: АТ+ADDR?

Ответ: OK+ADDR:0020:04:bde550 (у каждого модуля HC-05 свой уникальный адрес)

7. Запрос данных класса BT-устройств

Команда: АТ+CLASS?

Ответ: OK+CLASS:0x1F00 (класс устройства не определён)
