SIM7020_mini на основе SIM7020C модуль беспроводной передачи данных по стандарту NB-Iot через SIM карту мобильной связи
Код товара: CTTL15567
 |
|
|

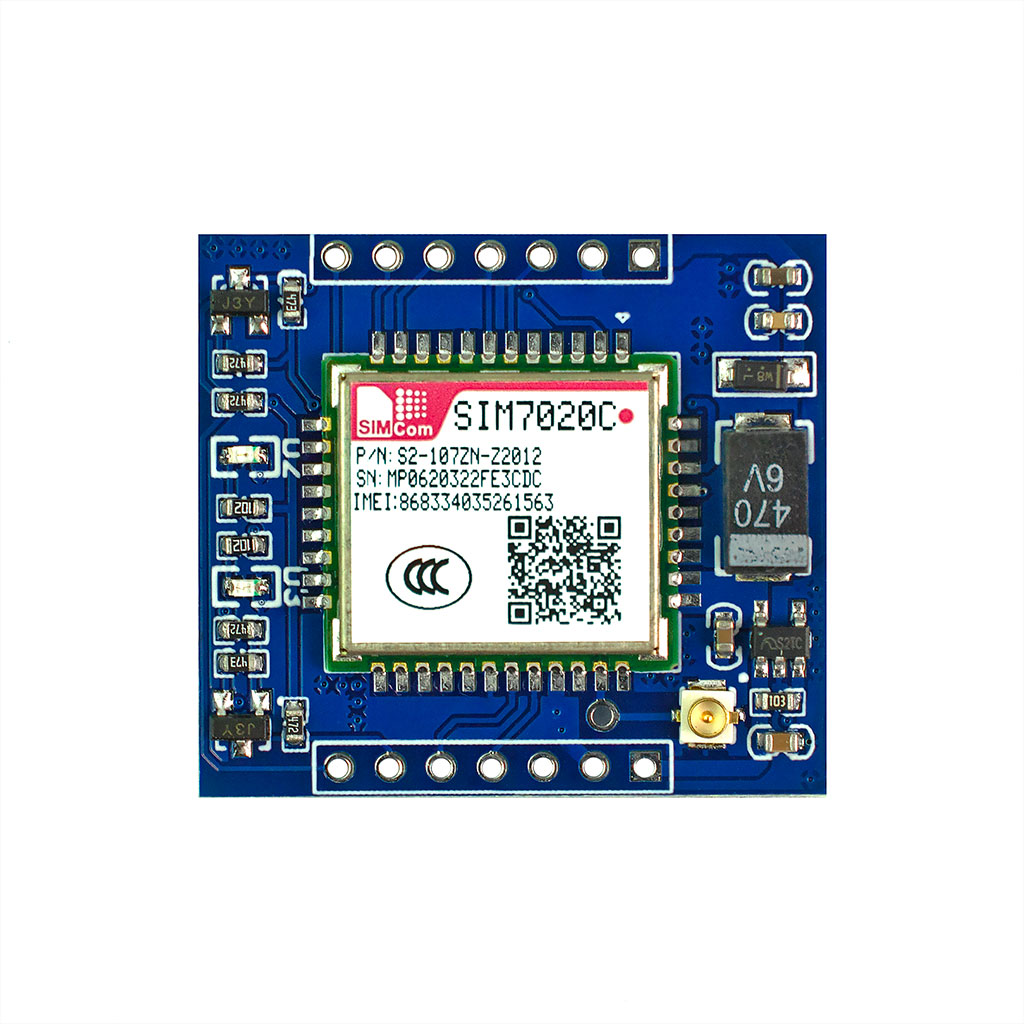

Модуль SIM7020C Mini беспроводной передачи LTE CAT-NB1 NB-IoT
NB-IoT (Narrow Band Internet of Things) — стандарт сотовой связи для устройств телеметрии с низкими объёмами обмена данными был разработан консорциумом 3GPP в рамках работ над стандартами сотовых сетей нового поколения. NB-IoT предназначен для подключения к цифровым сетям связи широкого спектра автономных устройств, например: медицинских датчиков, счетчиков потребления ресурсов, устройств умного дома и т.п. В быту такие системы связи получили обобщающее наименование интернет вещей (англ. Internet of Things (IoT)). NB-IoT является одним из трех стандартов IoT, разработанных 3GPP для сотовых сетей связи: eMTC (enhanced Machine-Type Communication), NB-IoT и EC-GSM-IoT. eMTC обладает наибольшей пропускной способностью и разворачивается на оборудовании LTE. NB-IoT сеть может быть развернута как на оборудовании сотовых сетей LTE, так и отдельно, в том числе поверх GSM. EC-GSM-IoT предоставляет наименьшую пропускную способность и разворачивается поверх сетей стандарта GSM.
Радиомодем SIM7020C — исключительное сверхэкономичное решение от SIMCom, целиком ориентированное на использование в секторе IoT-оборудования. SIM7020C с интерфейсом узкополосной сотовой связи LTE CAT-NB1 также подходит для организации любых M2M-подключений. Благодаря ультранизкому потреблению энергии в режиме энергосбережения (PSM), SIM7020C способен продолжительное время действовать в приложениях с автономным питанием, включаясь в редких сеансах приёма/передачи данных телеметрии на низких скоростях. Максимальная энергоэффективность SIM7020C обеспечивается сильно ограниченным функционалом радиомодема, сфокусированным под задачи IoT, и значительно пониженным напряжением питания логики до 1.8В.
Модем SIM7020C LTE CAT-NB1 оснащён шиной последовательной связи UART для коммуникации с контроллером управления. Выводы шины UART SIM7020C имеют встроенную схему согласования логических уровней с 3.3В напряжением. Поддерживается питание от источника +5В через порт VIN или от батареи с напряжением 2.1~3.6В черех порт VBAT. Интегрированный DC-DC преобразователь располагает входом управления вкл/выкл (PCE). Питание домена RTC не предусмотрено. SIM7020C оборудован LED-индикаторами статус сетевого соединения, рабочего состояния, а также аппаратными индикаторами входящего вызова и обнаружения SIM-карты.
Характеристики:

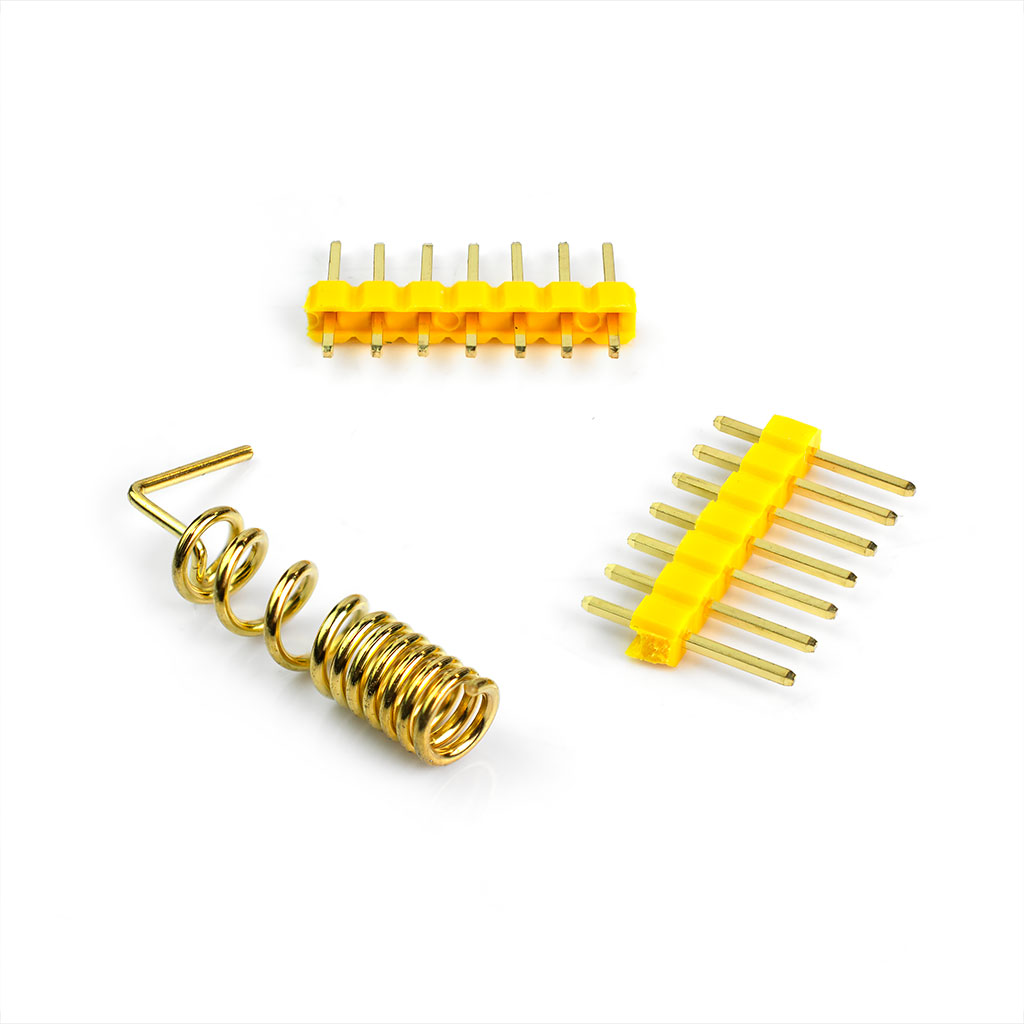

Комплектация:

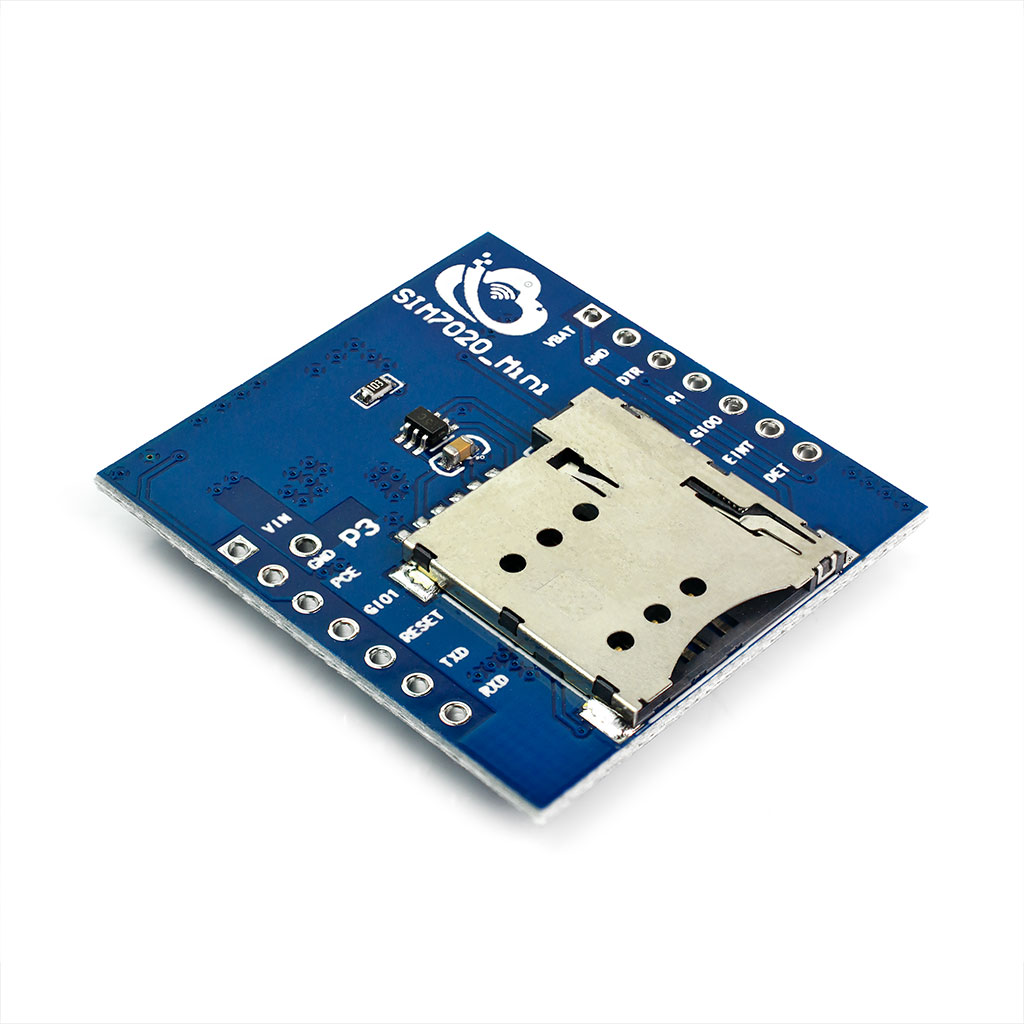

Расположение и назначение выводов платы радиомодема SIM7020C
| Имя | Описание | Имя | Описание |
| VIN | Напряжение питания +5В DC | DET | Индикатор обнаружения СИМ-карты |
| GND | Общий, земля | EINT | Вход прерывания RTC. Может использоваться для выхода из режима энергосбережения PSM |
| PCE | Вход управления DC-DC 3.3-вольтовым регулятором вкл/выкл. Если не используется, должен оставаться плавающим | RTC_GPIO0 | Индикатор состояния SIM7020C |
| GPIO1 | Вход-выход общего назначения (домен 1.8В) | RI | Индикатор входящего вызова (домен 1.8В) |
| RESET | Сброс SIM7020C | DTR | Готовность к приёму данных UART (домен 1.8В) |
| TXD | Передача данных UART-TTL | GND | Общий, земля |
| RXD | Приём данных UART-TTL | VBAT | Напряжение питания +3.3В, внешняя батарея |
Документация
- SIM7020C Спецификации, сертификаты, инструкции по разработке приложения (web-ресурс);
------------------
