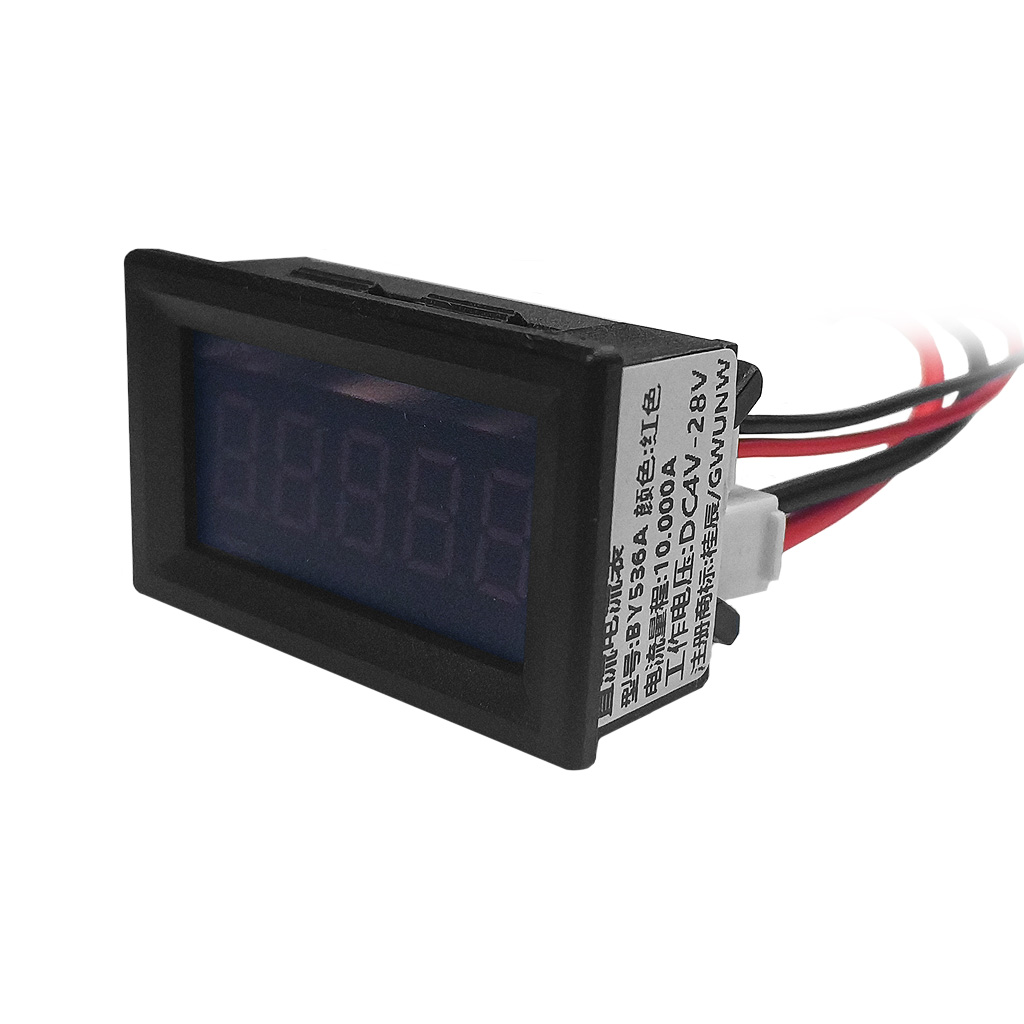

5 DIGIT AMMETER 10A 48mm*29mm*21mm

Код товара: CTTL10838

Ультракомпактный прецизионный цифровой амперметр GWUNW BY536A предназначен для измерения силы постоянного тока в амперах, протекающего в выбранном участке цепи. Амперметр подключается последовательно (в разрыв) в точке замкнутой цепи, для которой выполняется измерение величины ключевого параметра электроэнергии. Схемы подключения с общим и раздельным питанием представлены Амперметр служит простым и удобным инструментом визуального контроля и, в основном, встречается в различном промышленном, лабораторном, или сервисно-ремонтном оборудовании.

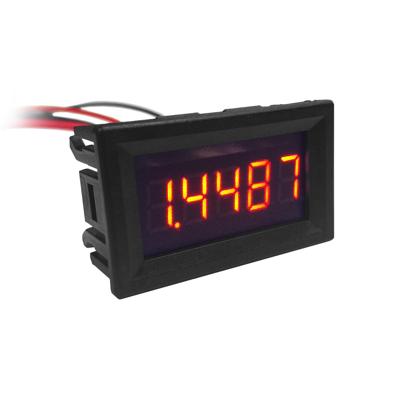

Модель GWUNW BY536A построена на мощном 8-битном процессоре семейства STM8, и собрана в легкосъёмном пластиковом корпусе размером 5 на 3 сантиметра с боковыми защелками-фиксаторами для встраиваемого монтажа. Встроенный 10-амперный шунт освобождает от необходимости подключения внешних шунтирующих малоомных резистивных нагрузок. Текущие значения измеряемого тока с дискретным шагом 0.0001А отображаются на 5-символьном красном индикаторе-экране амперметра, имеющего высоту символов 0.36-дюйма. Данные с измерениями протекающего тока обновляются немногим быстрее трёх раз в секунду. В схеме амперметра предусмотрен подстроечный резистор с механизмом вращения для корректировки ±1.5мА отображаемого значения силы тока. Установка нулевого порога амперметра производится 2-секундным замыканием контактов Zero Point. Цифровой прецизионный амперметр имеет погрешность отображаемых показаний в пределах 0.5 мА - 1.5мА. Актуальная цифра расхождения в рамках допустимого зависит от уровня напряжения питания, чем ниже вольтаж, тем меньше отклонение. BY536A 10A AMP приравнивается к классу полупрофессиональных диагностических приборов.

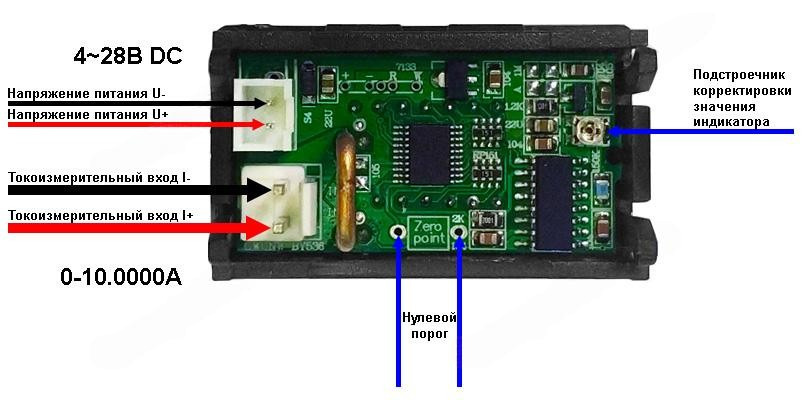

Четырёхпроводная схема подключения позволяет запитывать плату цифрового измерительного прибора как от независимого источника напряжения 4-28В DC, целиком изолированного от нагрузки, так и напрямую от напряжения измеряемого контура. Метод раздельного питания в измерительных приборах способствует достижению максимально возможной точности конечных результатов. На обратной стороне устройства распаяны малый 2-пиновый разъём питания внутренней логики устройства и крупный 2-контактный разъём токоизмерительного входа амперметра.

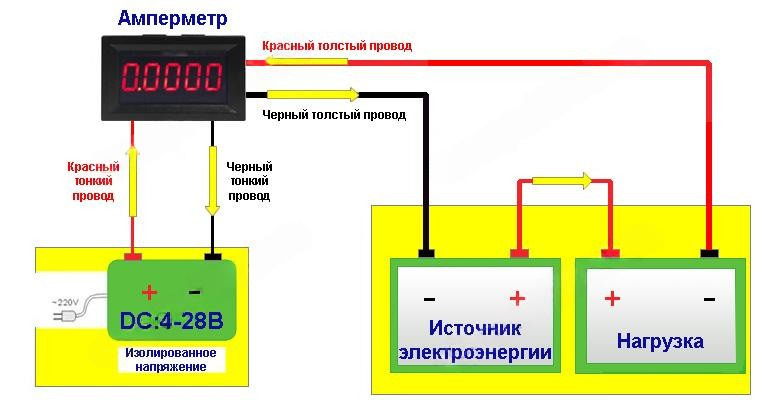

Схема подключения амперметра с отдельным источником питания в измерительную цепь

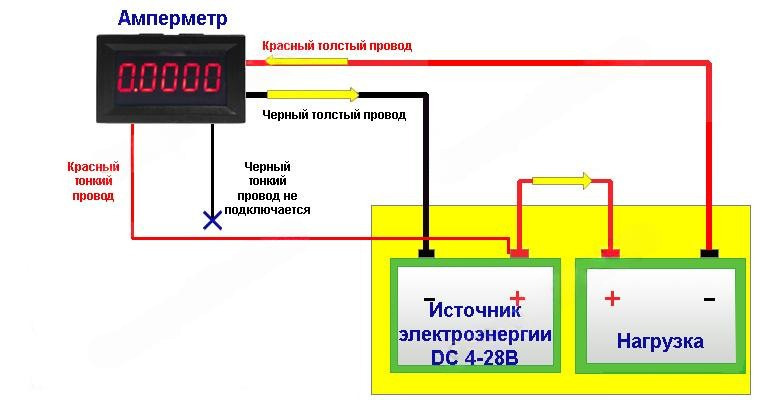

Схема подключения амперметра к цепи с общим напряжением питания

Физические размеры, мм
