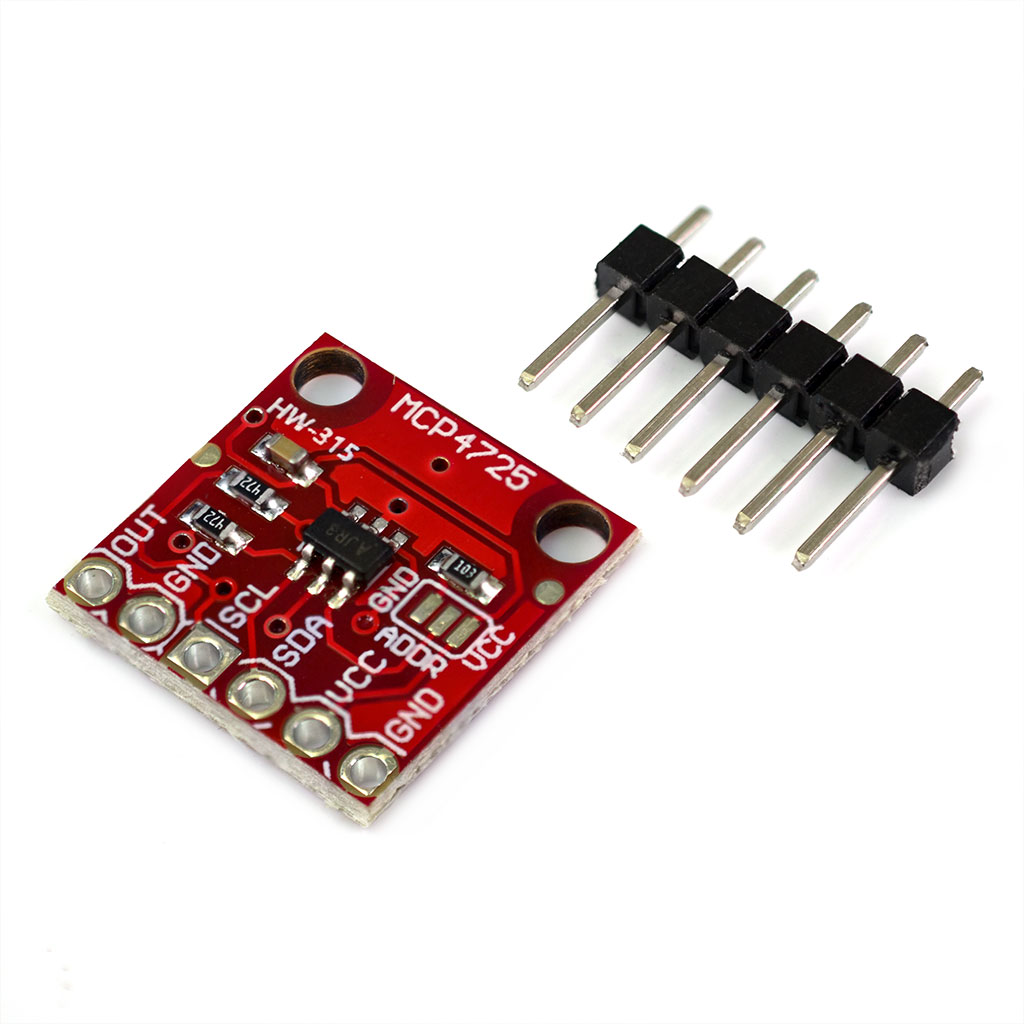

Цифро-аналоговый преобразователь MCP4725 12 бит

Код товара: CTTL13375

MCP4725 представляет собой одноканальный 12-разрядный, буферизованный цифро-аналоговый преобразователь со встроенным EEPROM и последовательным интерфейсом, совместимым с I2C.

MCP4725 потребляет не более 0.4 мА от источника питания с нулевой нагрузкой на выходе и подавать к нагрузке менее 25 мА. Также обратите внимание, что напряжение на выводе VCC используется как опорный вход ЦАП, поэтому источник питания на выводе VCC должен быть настолько чистым, насколько это возможно для хорошей эффективности ЦАП. Поскольку это 12-разрядный ЦАП, он будет принимать до 4096 возможных входных значений для обеспечения аналогового выхода. Здесь выходное значение 0 равно нулю, а выходное значение 4095 является полномасштабным выходом, которое определяется опорным напряжением, подаваемым на вывод VCC. EEPROM позволяет MCP4725 самостоятельно сохранять значения данных и восстанавливать их при включении питания.

Так как в базовые модели Arduino (Arduino Uno, Arduino Mini и т.п.) не входит встроенный ЦАП, MCP4725 может быть использован в проектах Arduino, чтобы получить аналоговый сигнал, если формирование сигнала из ШИМ не дает нужной точности.

Технические характеристики MCP4725

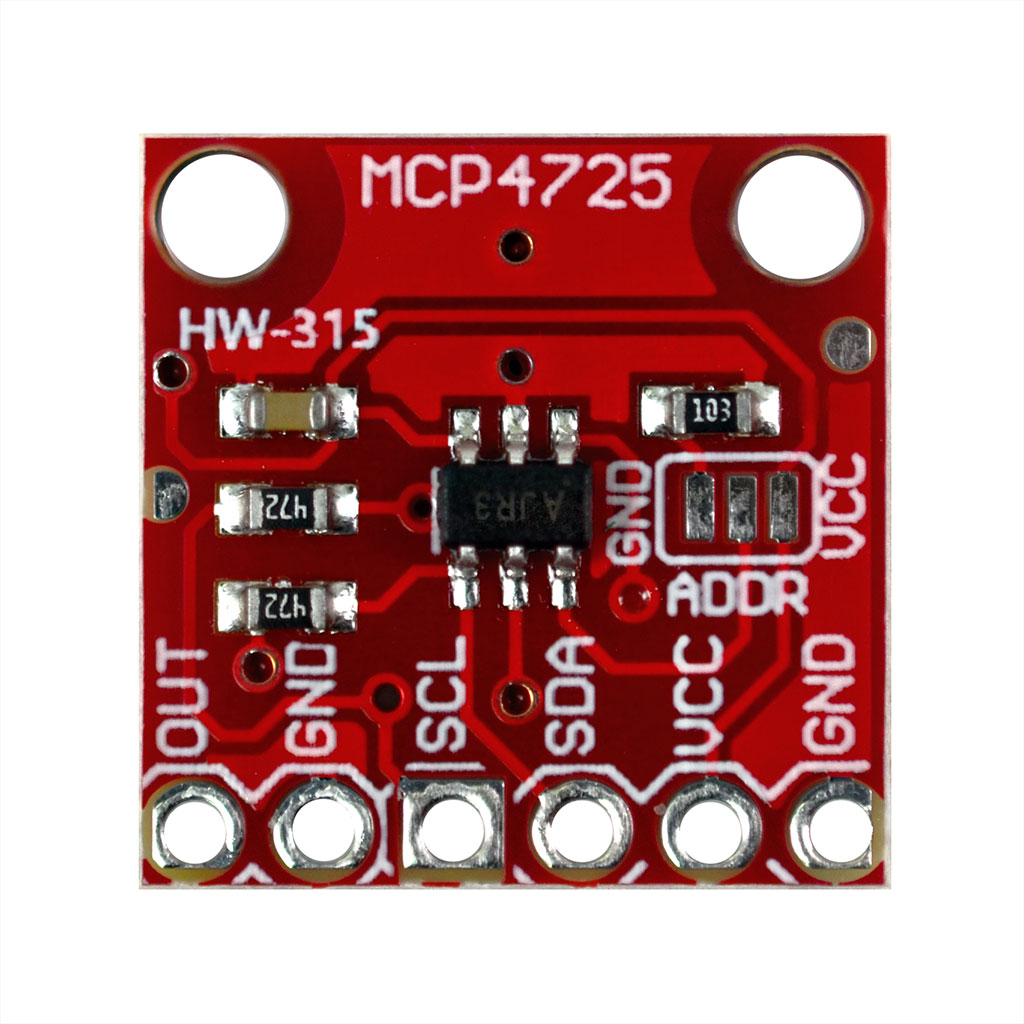

Распиновка MCP4725

Система установки I2C адреса

Согласно документации, адрес устройства содержит четыре фиксированных бита (код устройства = 1100) и три бита адреса (A2, A1, A0). Биты A2 и A1 устанавливаются во время изготовления, а бит A0 определяется логическим состоянием настраиваемого пользователем вывода A0. Вывод A0 можно подключить к VCC (VCC = 1100 00 1 (0x61)) или GND (GND = 1100 00 0 (0x60)) или активно управлять цифровыми логическими уровнями. Обнаружено, что адрес I2C по умолчанию для модуля, представленного здесь, равен 0x60 (A0 = 0, A1 = 0, A2 = 0).

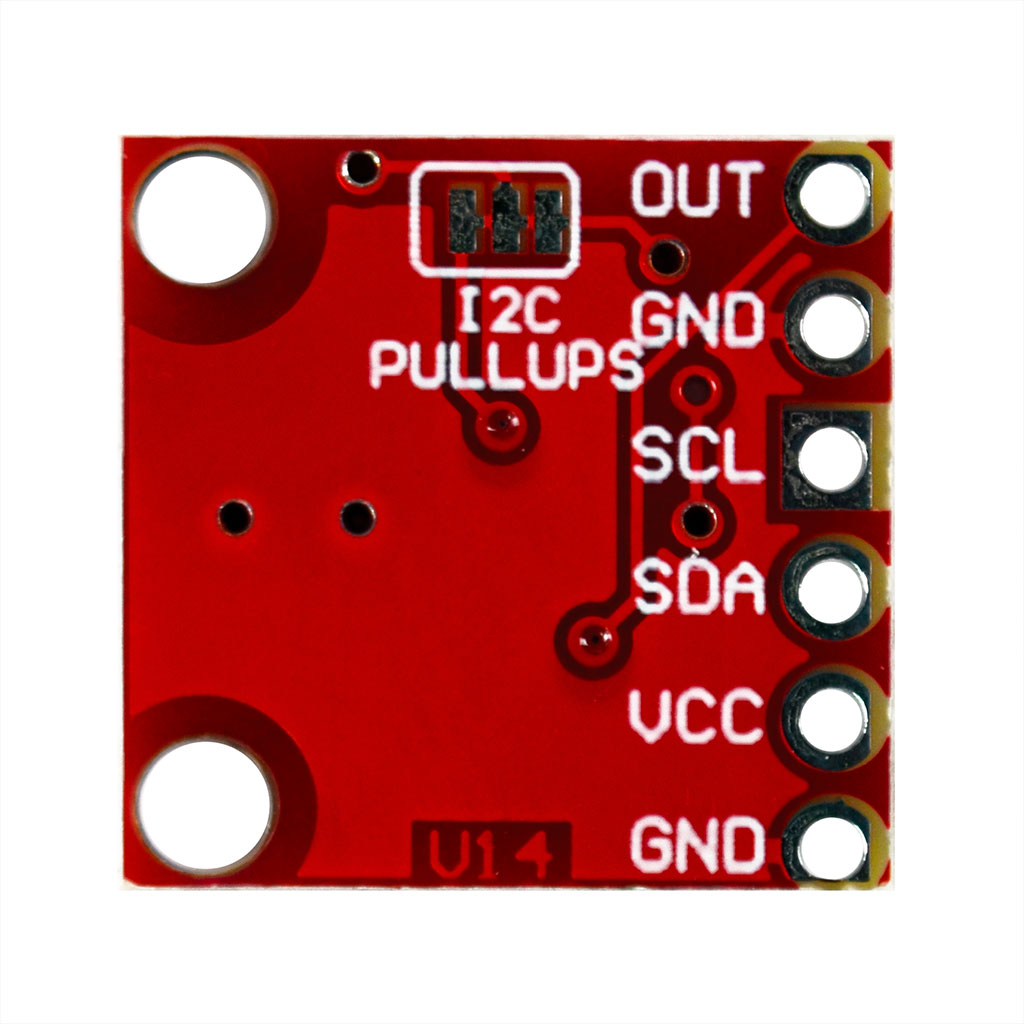

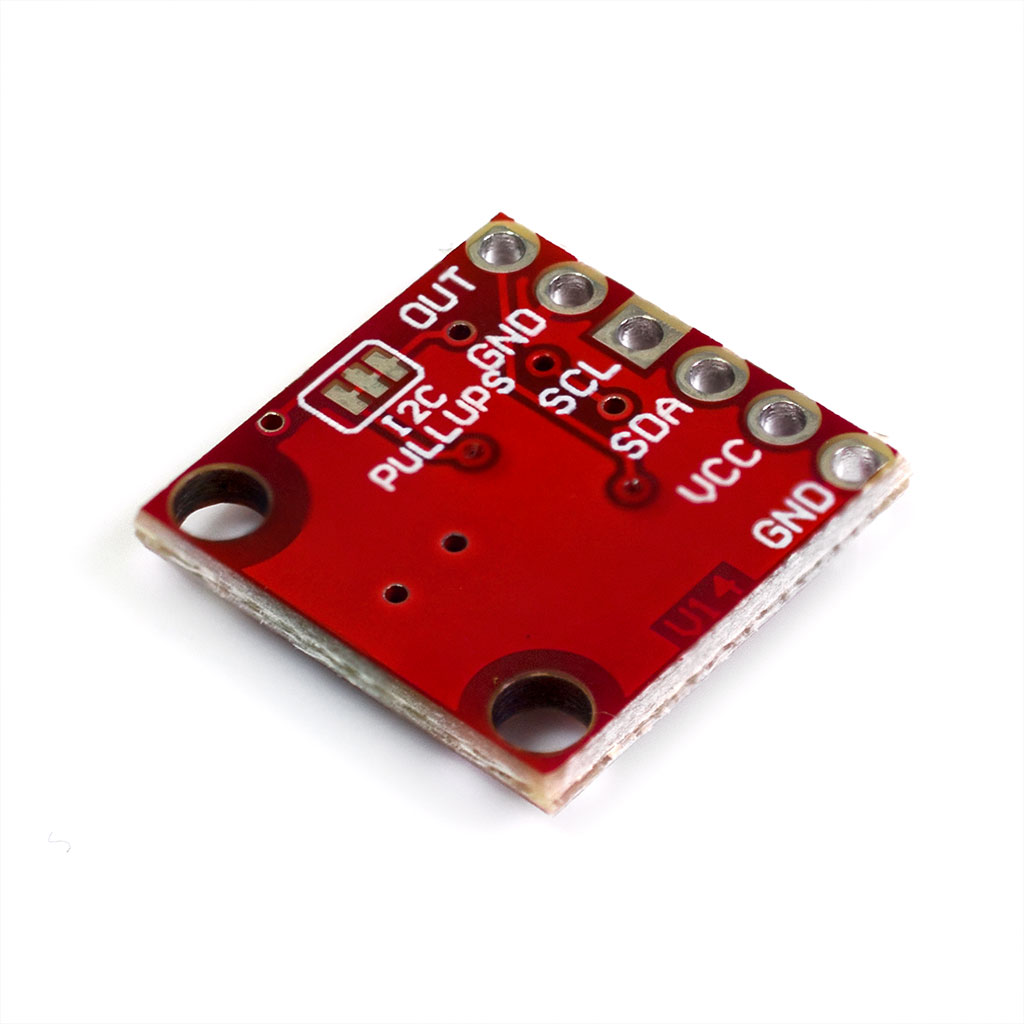

Если у вас будет более одного MCP4725 на шине, вы также захотите отключить подтягивающие резисторы на всех, кроме одного модуля. Резисторы включены по умолчанию. Если вам нужно отключить их, вам нужно будет вырезать перемычки с обратной стороны. Если вам когда-либо понадобится снова включить подтягивающие резисторы, просто припаивайте их обратно.

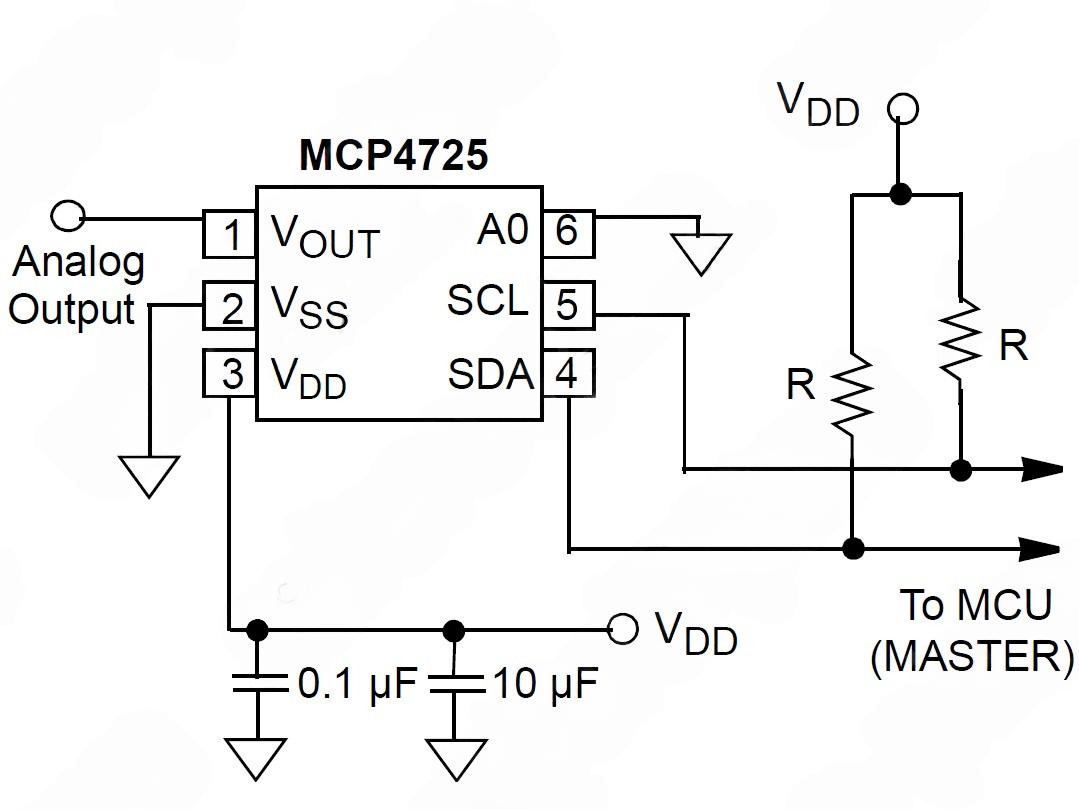

Принципиальная схема:

Пример программирования MCP4725 в среде программирования ArduinoIDE:

/******************************************************************************
MCP4725 Example Waveform Sketch
Joel Bartlett
SparkFun Electronics
Sept. 11, 2014
https://github.com/sparkfun/MCP4725_Breakout

This sketch takes data from a lookup table to provide
waveforms to be generated by the MCP4725 DAC.

Development environment specifics:
Arduino 1.0+
Hardware Version V14

This code is beerware; if you see me (or any other SparkFun employee) at the local,
and youve found our code helpful, please buy us a round!

Distributed as-is; no warranty is given.

This code builds off the sketch written by Mark VandeWettering, which can be found here:
http://brainwagon.org/2011/02/24/arduino-mcp4725-breakout-board/
*/

#include "Wire.h"//Include the Wire library to talk I2C

//This is the I2C Address of the MCP4725, by default (A0 pulled to GND).
//Please note that this breakout is for the MCP4725A0.
#define MCP4725_ADDR 0x60
//For devices with A0 pulled HIGH, use 0x61

//Sinewave Tables were generated using this calculator:
//https://www.daycounter.com/Calculators/Sine-Generator-Calculator.phtml


int lookup = 0;//varaible for navigating through the tables

int sintab2[512] =
{
  2048, 2073, 2098, 2123, 2148, 2174, 2199, 2224,
  2249, 2274, 2299, 2324, 2349, 2373, 2398, 2423,
  2448, 2472, 2497, 2521, 2546, 2570, 2594, 2618,
  2643, 2667, 2690, 2714, 2738, 2762, 2785, 2808,
  2832, 2855, 2878, 2901, 2924, 2946, 2969, 2991,
  3013, 3036, 3057, 3079, 3101, 3122, 3144, 3165,
  3186, 3207, 3227, 3248, 3268, 3288, 3308, 3328,
  3347, 3367, 3386, 3405, 3423, 3442, 3460, 3478,
  3496, 3514, 3531, 3548, 3565, 3582, 3599, 3615,
  3631, 3647, 3663, 3678, 3693, 3708, 3722, 3737,
  3751, 3765, 3778, 3792, 3805, 3817, 3830, 3842,
  3854, 3866, 3877, 3888, 3899, 3910, 3920, 3930,
  3940, 3950, 3959, 3968, 3976, 3985, 3993, 4000,
  4008, 4015, 4022, 4028, 4035, 4041, 4046, 4052,
  4057, 4061, 4066, 4070, 4074, 4077, 4081, 4084,
  4086, 4088, 4090, 4092, 4094, 4095, 4095, 4095,
  4095, 4095, 4095, 4095, 4094, 4092, 4090, 4088,
  4086, 4084, 4081, 4077, 4074, 4070, 4066, 4061,
  4057, 4052, 4046, 4041, 4035, 4028, 4022, 4015,
  4008, 4000, 3993, 3985, 3976, 3968, 3959, 3950,
  3940, 3930, 3920, 3910, 3899, 3888, 3877, 3866,
  3854, 3842, 3830, 3817, 3805, 3792, 3778, 3765,
  3751, 3737, 3722, 3708, 3693, 3678, 3663, 3647,
  3631, 3615, 3599, 3582, 3565, 3548, 3531, 3514,
  3496, 3478, 3460, 3442, 3423, 3405, 3386, 3367,
  3347, 3328, 3308, 3288, 3268, 3248, 3227, 3207,
  3186, 3165, 3144, 3122, 3101, 3079, 3057, 3036,
  3013, 2991, 2969, 2946, 2924, 2901, 2878, 2855,
  2832, 2808, 2785, 2762, 2738, 2714, 2690, 2667,
  2643, 2618, 2594, 2570, 2546, 2521, 2497, 2472,
  2448, 2423, 2398, 2373, 2349, 2324, 2299, 2274,
  2249, 2224, 2199, 2174, 2148, 2123, 2098, 2073,
  2048, 2023, 1998, 1973, 1948, 1922, 1897, 1872,
  1847, 1822, 1797, 1772, 1747, 1723, 1698, 1673,
  1648, 1624, 1599, 1575, 1550, 1526, 1502, 1478,
  1453, 1429, 1406, 1382, 1358, 1334, 1311, 1288,
  1264, 1241, 1218, 1195, 1172, 1150, 1127, 1105,
  1083, 1060, 1039, 1017,  995,  974,  952,  931,
   910,  889,  869,  848,  828,  808,  788,  768,
   749,  729,  710,  691,  673,  654,  636,  618,
   600,  582,  565,  548,  531,  514,  497,  481,
   465,  449,  433,  418,  403,  388,  374,  359,
   345,  331,  318,  304,  291,  279,  266,  254,
   242,  230,  219,  208,  197,  186,  176,  166,
   156,  146,  137,  128,  120,  111,  103,   96,
    88,   81,   74,   68,   61,   55,   50,   44,
    39,   35,   30,   26,   22,   19,   15,   12,
    10,    8,    6,    4,    2,    1,    1,    0,
     0,    0,    1,    1,    2,    4,    6,    8,
    10,   12,   15,   19,   22,   26,   30,   35,
    39,   44,   50,   55,   61,   68,   74,   81,
    88,   96,  103,  111,  120,  128,  137,  146,
   156,  166,  176,  186,  197,  208,  219,  230,
   242,  254,  266,  279,  291,  304,  318,  331,
   345,  359,  374,  388,  403,  418,  433,  449,
   465,  481,  497,  514,  531,  548,  565,  582,
   600,  618,  636,  654,  673,  691,  710,  729,
   749,  768,  788,  808,  828,  848,  869,  889,
   910,  931,  952,  974,  995, 1017, 1039, 1060,
  1083, 1105, 1127, 1150, 1172, 1195, 1218, 1241,
  1264, 1288, 1311, 1334, 1358, 1382, 1406, 1429,
  1453, 1478, 1502, 1526, 1550, 1575, 1599, 1624,
  1648, 1673, 1698, 1723, 1747, 1772, 1797, 1822,
  1847, 1872, 1897, 1922, 1948, 1973, 1998, 2023
};


void setup()
{
  Wire.begin();
}
//---------------------------------------------------
void loop()
{
  Wire.beginTransmission(MCP4725_ADDR);
  Wire.write(64);                     // cmd to update the DAC
  Wire.write(sintab2[lookup] >> 4);        // the 8 most significant bits...
  Wire.write((sintab2[lookup] & 15) << 4); // the 4 least significant bits...
  Wire.endTransmission();
  lookup = (lookup + 1) & 511;
}

Datasheet (PDF, ENG)
