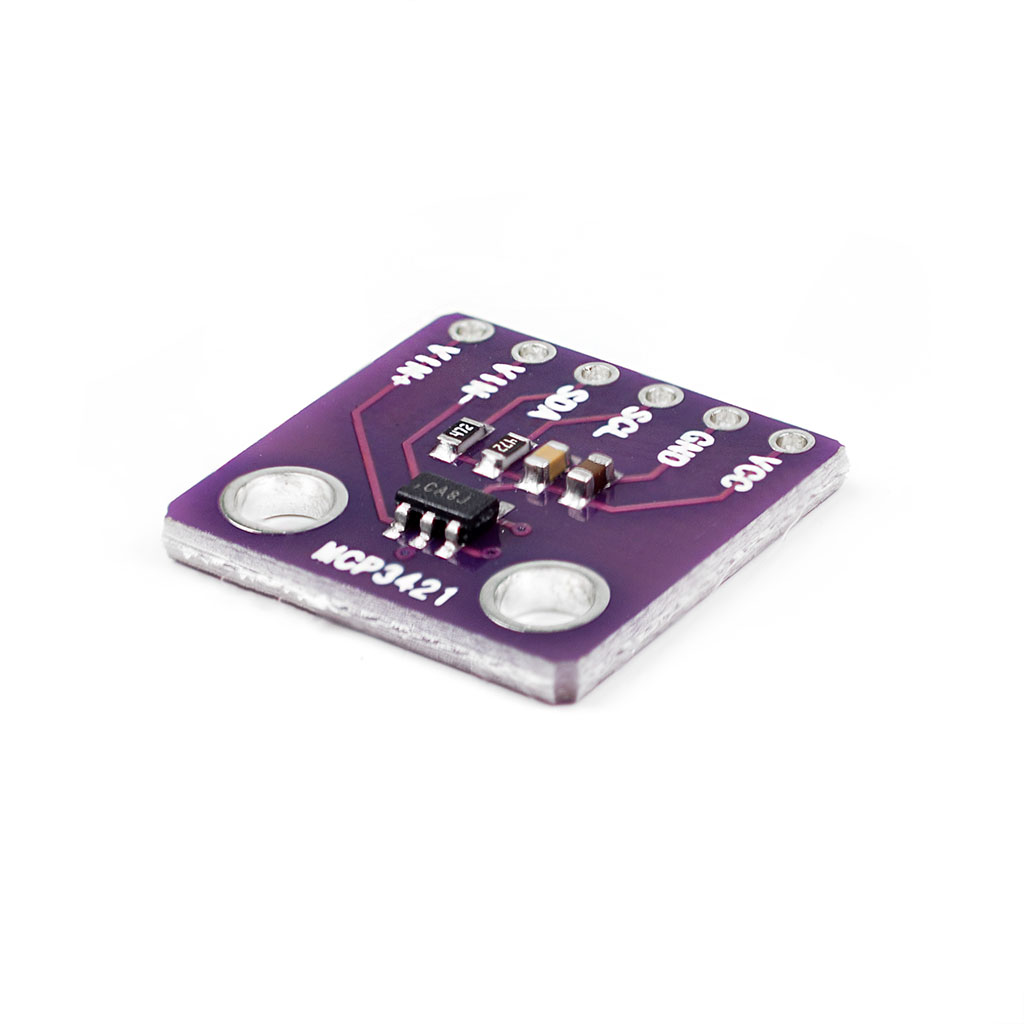

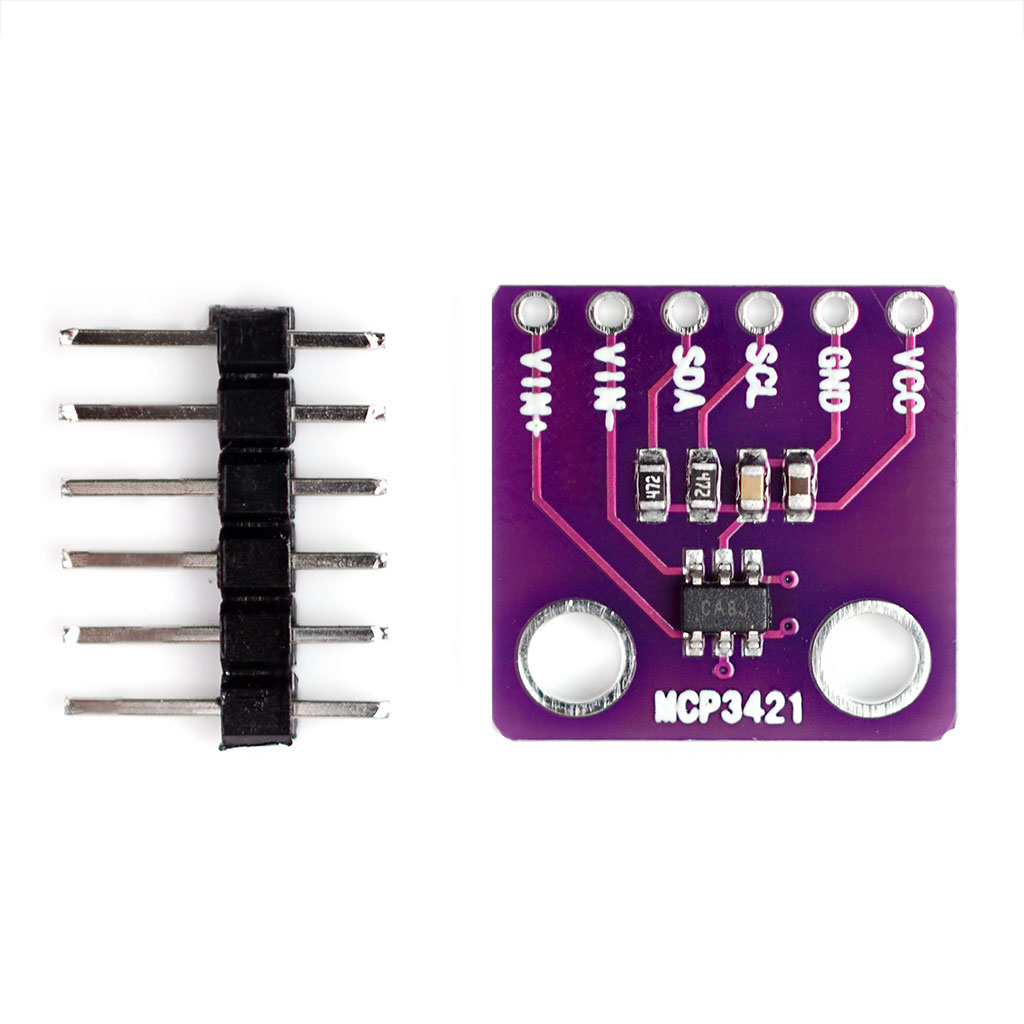

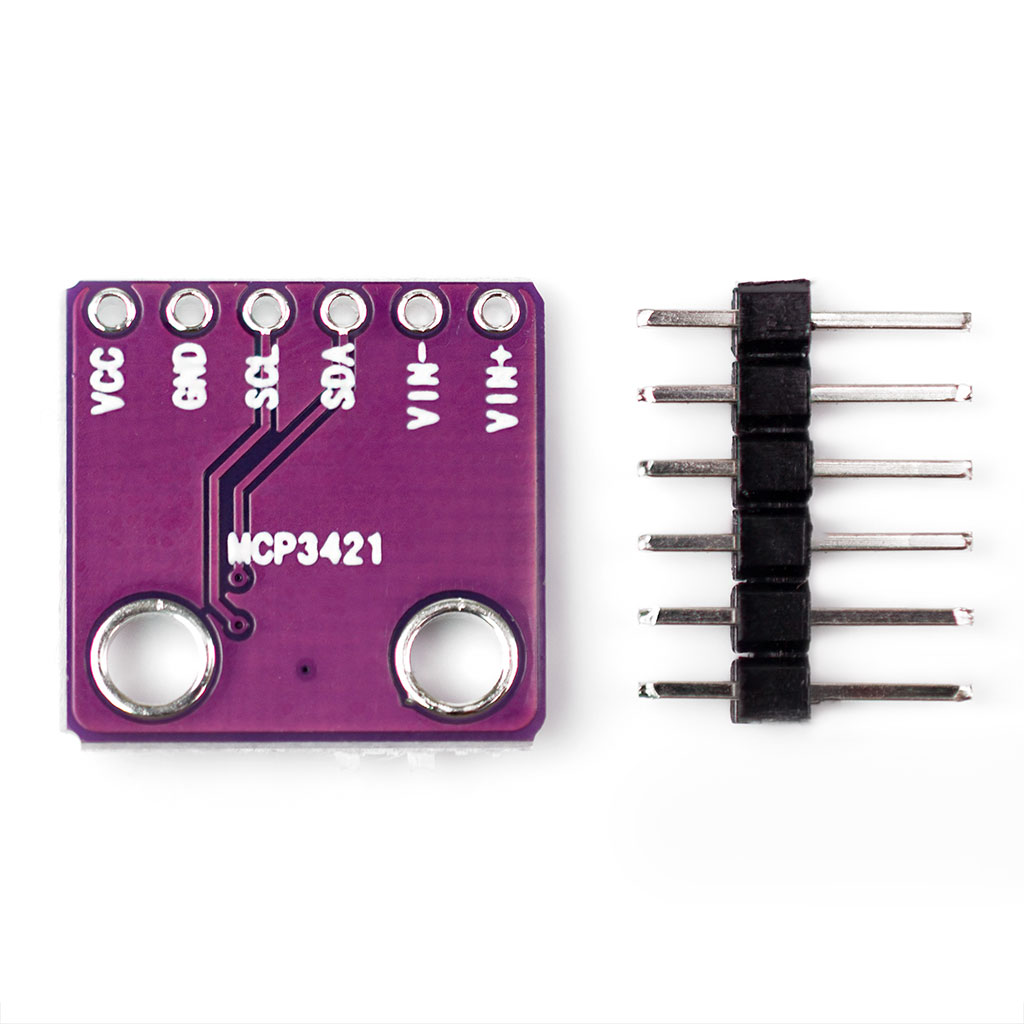

АЦП MCP3421 I2C SOT23-6

Микросхема MCP3421 компании Microchip представляет собой 18-битный одноканальный сигма-дельта АЦП . АЦП имеет свой внутренний источник опорного напряжения и программируемый усилитель. Связь с микросхемой осуществляется по интерфейсу I2C.

Характеристики:

Пример программы для Arduino

#include "Wire.h"
void setup() {
Serial.begin(9600);
Wire.begin();
Wire.beginTransmission(0x68);//i2c адрес MCP3421= B1101000
Wire.write(B11100); // настройка АЦП: постоянное преобразование, 18бит, усиление=1.
Wire.endTransmission();
}

void loop() {
Wire.requestFrom(0x68,3); //запросить 3 байта данных
long value= ((Wire.read()<<8) | Wire.read());//упаковка в одну переменную.
value= ((value<<8)| Wire.read()); //упаковка в одну переменную.
Serial.print ("ExtADC= ");
Serial.print(value); Serial.print("     Voltage= ");
float voltage = value * 2.048 /131072 ; // LSB=15uV
Serial.println(voltage,6);
delay(300);
}

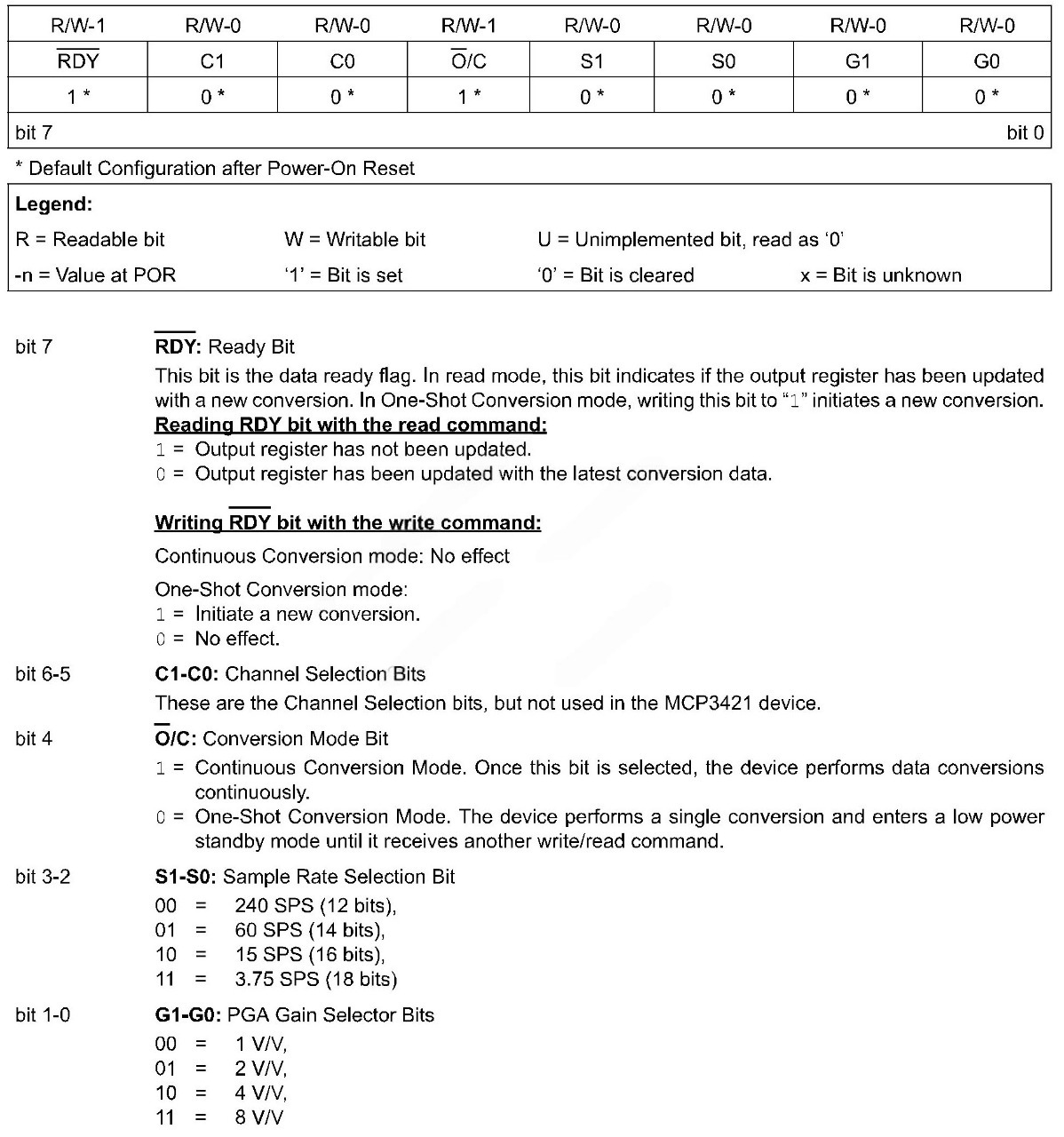

Конфигурационный байт:

Datasheet (PDF, ENG)
