Модуль считывания отпечатка пальца UART Fingerprint Reader STM32F205 Onboard Algorithm TFS-9 Optical Sensor

Код товара: CTTL15432

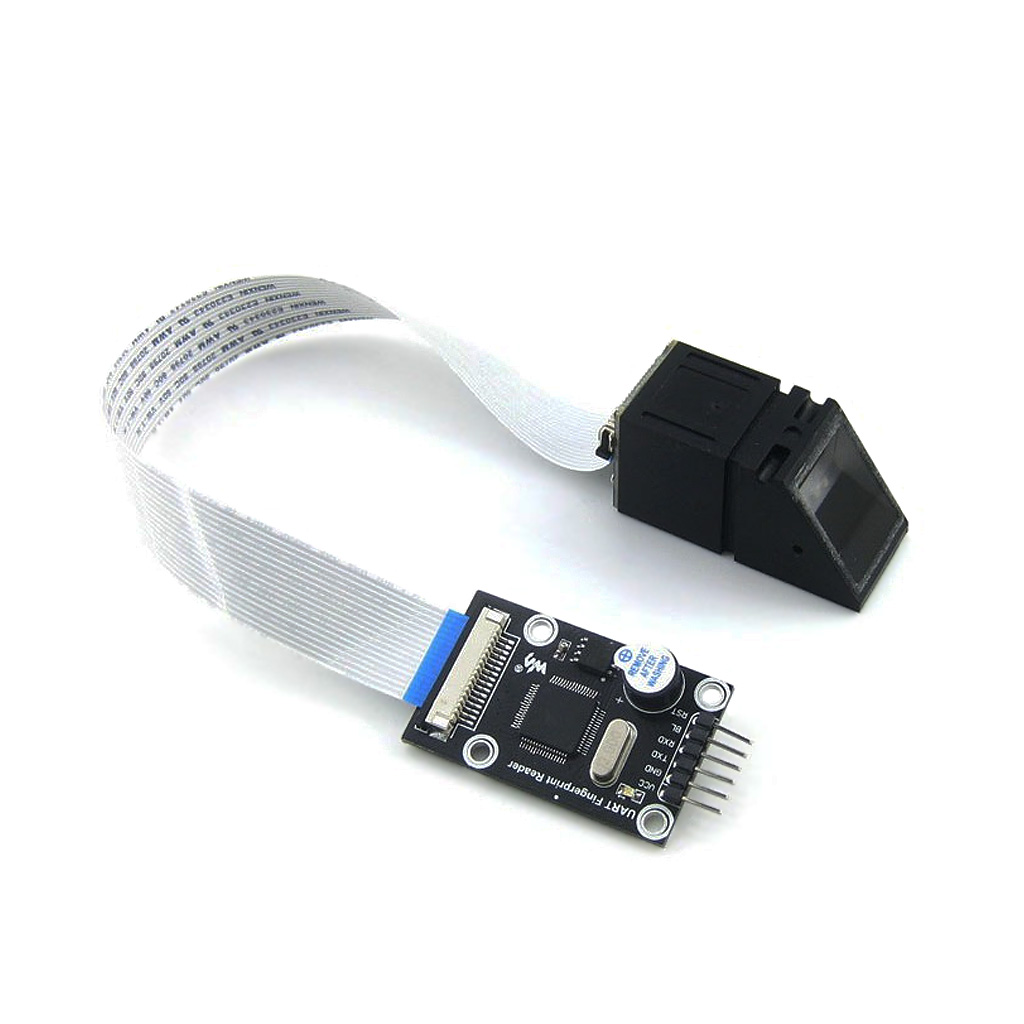

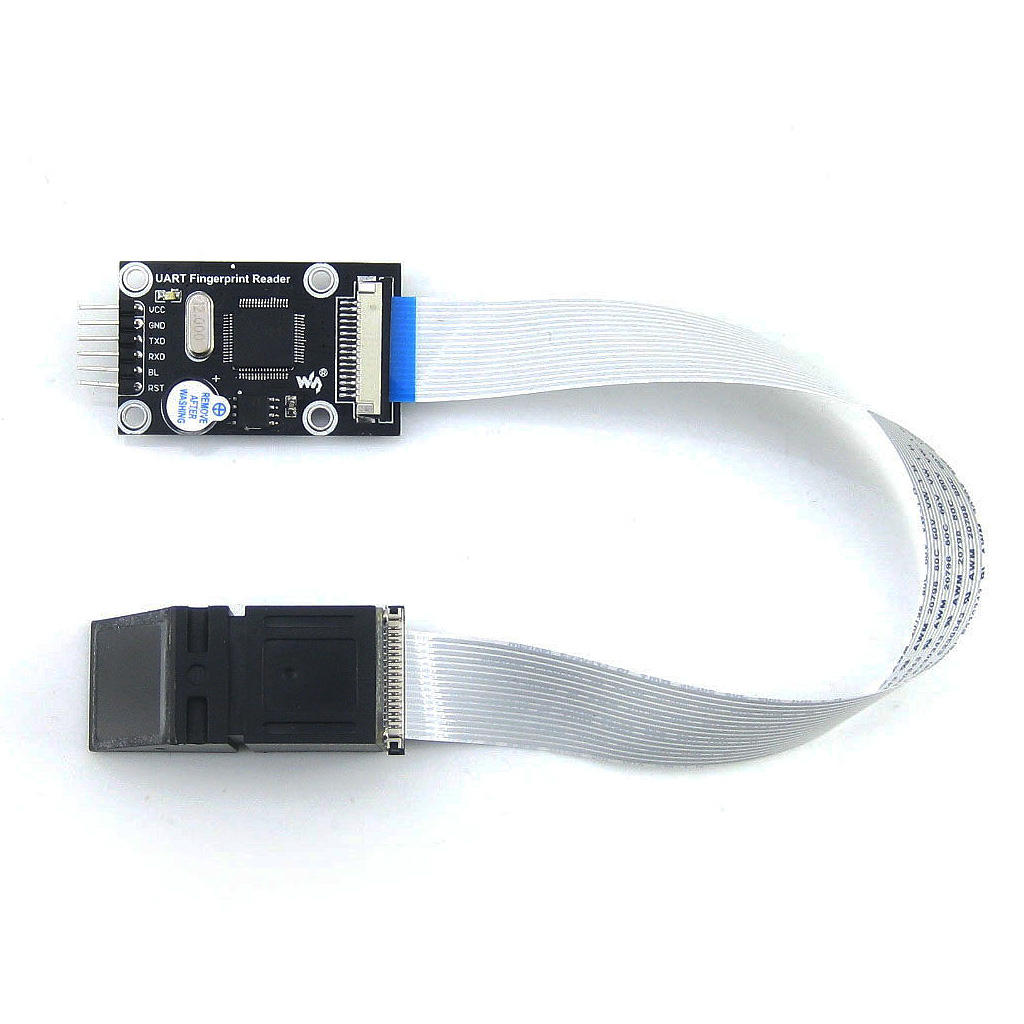

Оптический сканер отпечатков пальцев — часто неотъемлемый элемент приложения автоматического контроля доступа к каким-либо частично или полностью закрытым ресурсам. Сканер позволяет выполнять регистрацию и последующую идентификацию пользователей в цифровом формате, а также электронно управлять их полномочиями. В модуле сканера отпечатков пальцев TFS-D400 используются современные технологии обработки и хранения цифровых изображений отпечатков, получаемых через высокоточный оптический фото-сенсор со встроенной внутрикорпусной подсветкой. Работоспособность функций сканирования и распознавания отпечатков по имеющемуся в памяти архиву в реальном времени, включая процедуры двух-кадровой генерации шаблонов отпечатков для каждого нового пользователя и их извлечение, реализована компактной системой из процессора STM32F205 с тактовой частотой 120МГц и чипа flash-памяти размером 32Гбит. Модуль сканера отличается разделённой аппаратной структурой, удобной для дальнейшей разработки устройств. Оптический датчик и плата контроллера соединены 16-пиновым гибким плоским кабелем стандарта FFC. Сканер TFS-D400 оборудован универсальной шиной передачи данных UART и поддерживает обмен данными с любым ЦПУ, располагающим аналогичным интегрированным коммуникационным интерфейсом.

Технические характеристики

Комплектация

Программное обеспечение основано на предельно оптимизированных промышленных алгоритмах (TFS-9 и др.), обеспечивающих сканеру TFS-D400 быстроту и эффективность процессов считывания и распознавания отпечатков. Так время, затрачиваемое на процесс распознавания сканированного отпечатка с запрограммированной базой данных шаблонов отпечатков, составляет менее секунды. Управление сканером осуществляется 20+ специальными командами, оформленными по правилам проприетарного пакетного протокола. Модуль поддерживает большое количество дополнительных настроек, таких как изменение скорости связи, продолжительность времени задержки перед сканированием и др. Разрешающая точность определения совпадений полученного отпечатка с имеющимся в базе высоконтрастными шаблонами дополнительно регулируется параметрами коэффициентов ложного распознавания и ложного отказа. Модуль сканера комплектуется цифровой библиотекой программного обеспечения для разработки приложения, в которую входит демонстрационное ПК-приложение (только Кит.язык), содержащее перечень ключевых команд для работы со сканером. Порт USB предназначается исключительно для обновления ПО и не применятся для подачи напряжения питания.

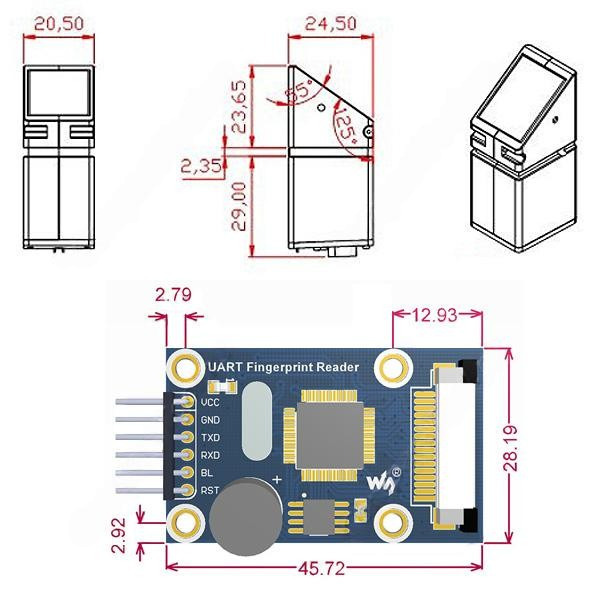

Физические размеры, мм

Документация

1. Руководство пользователя сканером отпечатков пальцев UART Fungerpint Reader Waveshare (web-ресурс);
2. Справочник разработчика, протокол и команды TFS-D400 (англ., PDF);
3. Электрическая принципиальная схема сканера отпечатков TFS-D400 (PDF);
4. Демонстрационный код и набор библиотек для разработчика TFS-D400 (7z-архив);
5. Демонстрационное Windows-приложение для сканера отпечатков пальцев TFS-D400 (кит., 7z-архив);
