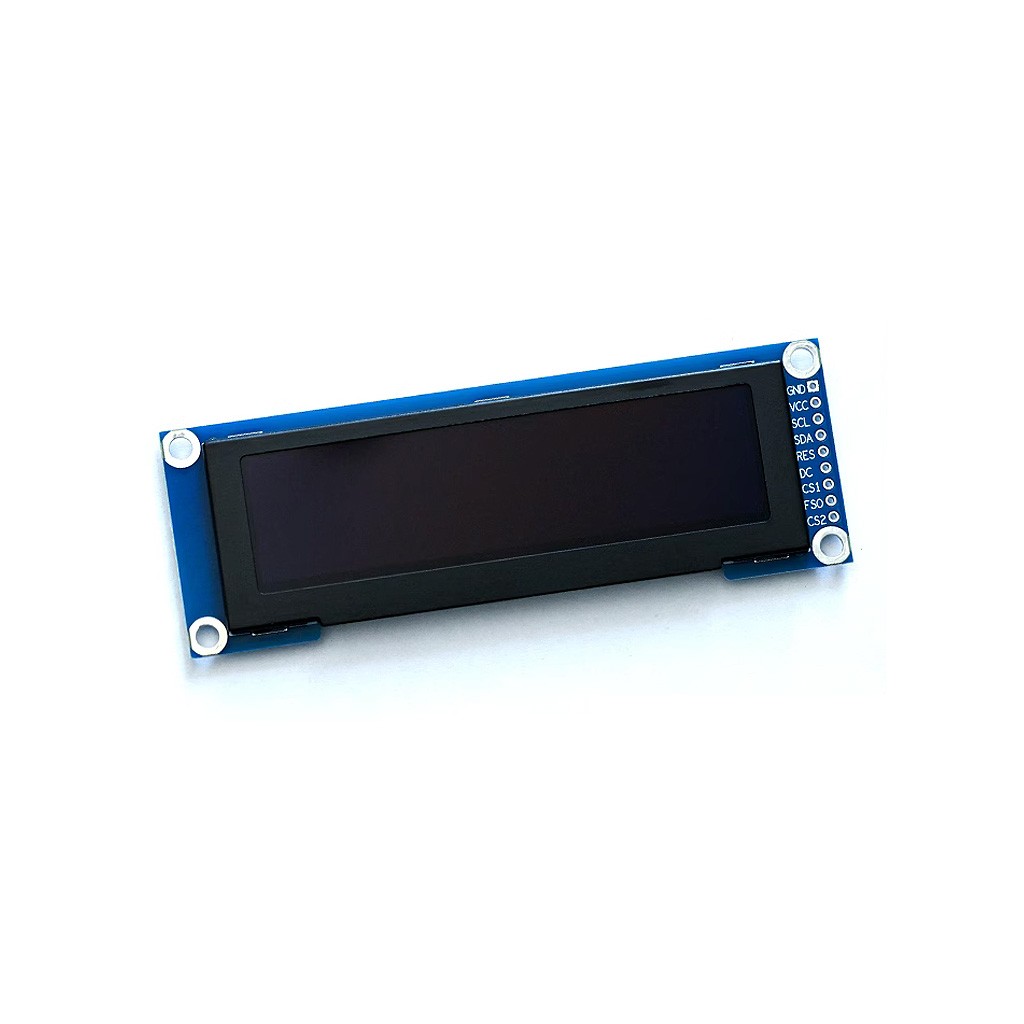

Описание

Технические характеристики

Интерфейс подключения экранного модуля OLED

Встроенные шрифты GT30L32S4W

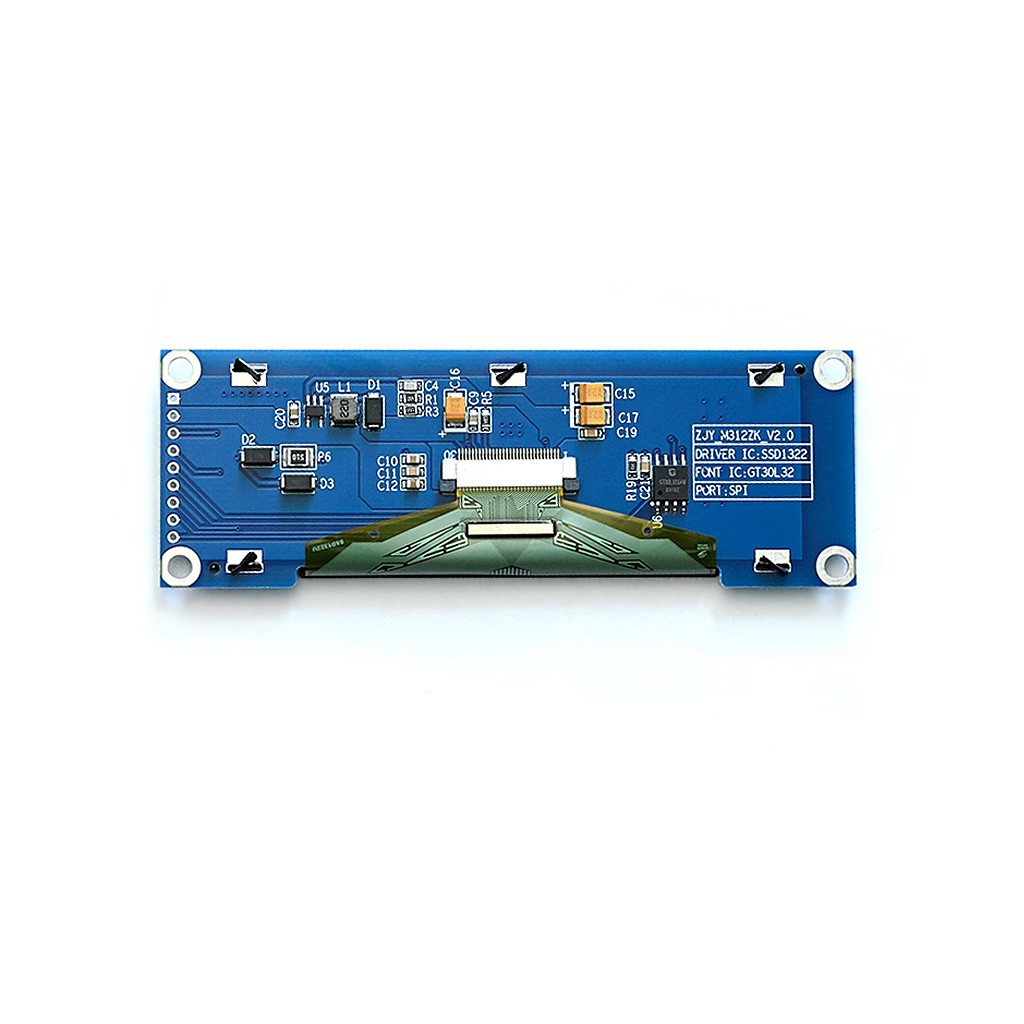

Микросхема с предустановленными точечными шрифтами (матрица шрифтов) GT30L32S4W, известная также под маркировкой ER3304-1, расположенная на обратной стороне платы модуля, хранит в себе огромный набор горизонтально ориентированных текстовых символов. В состав набора входят ASCII-шрифты, состоящие из 96 латинских букв и знаков: базовый, Arial и Times New Roman. Так как производство модулей изначально ориентировано на всемирную эксплуатацию, включая страны Восточной Азии, в банк со шрифтами вшито более 6 тысяч иероглифов национального стандарта Китайской Народной Республики (кодировка GB2312), дополнительные символы и знаки, японские каны, греческий алфавит, кириллица, чжуинь и символы пиньиня с диакритикой.

Многим приложениям порой требуется использование одного или нескольких шрифтов разного размера. Для облегчения написания программного кода, подразумевающего масштабирование (пропорциональное увеличение или уменьшение), банк GT30L32S4W содержит несколько вариантов предопределённой величины для каждого отдельно взятого шрифта, начиная от самого малого размера 5х7 точек и заканчивая максимально крупным размером 32х32 точек. Доступ ко всем имеющимся в микросхеме символам шрифтов выполняется считыванием данных по установленному адресу. Обращение к микросхеме основано на 4-проводном последовательном периферийном интерфейсе SPI, совмещённым с графическим контроллером SSD1322 в одной шине. Более подробная информация по выборке символом располагается в спецификации на микросхему GT30L32S4W в разделе "Документация".

Шестнадцать оттенков серого

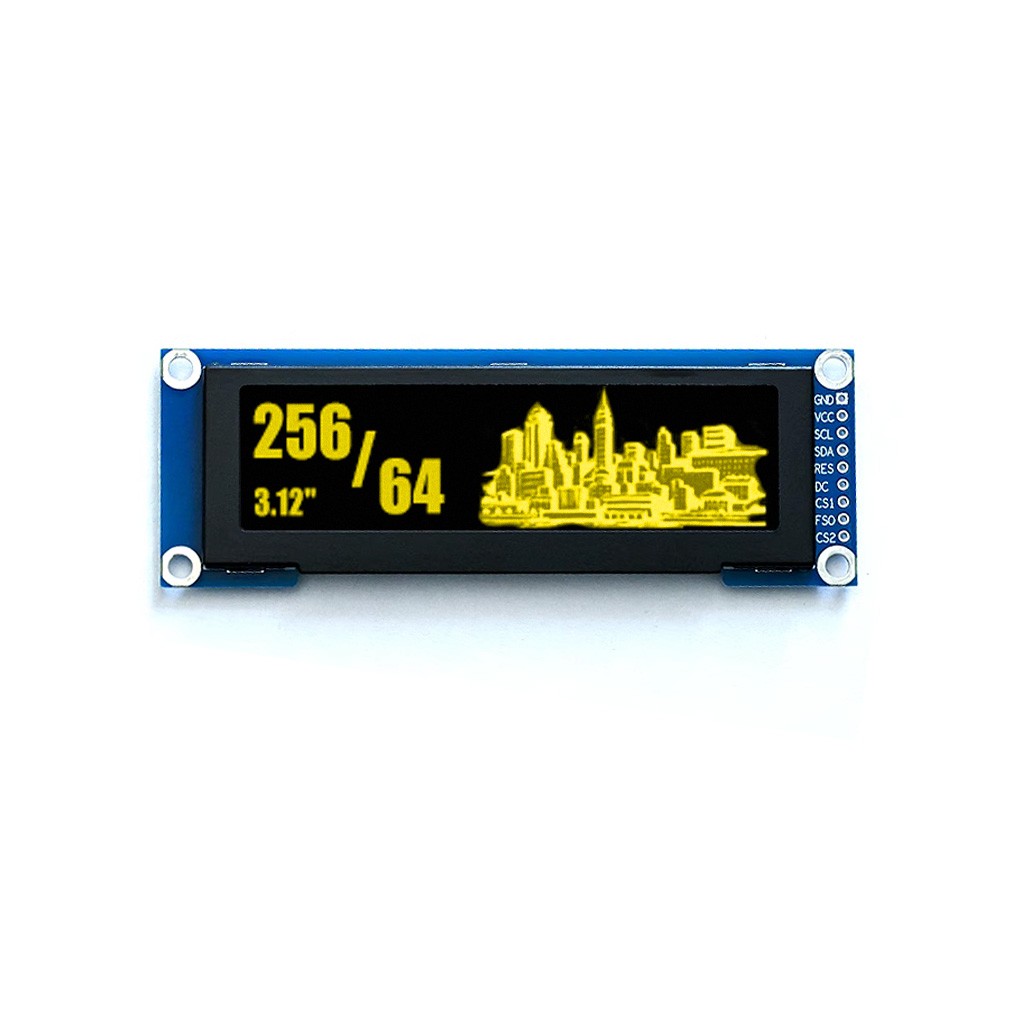

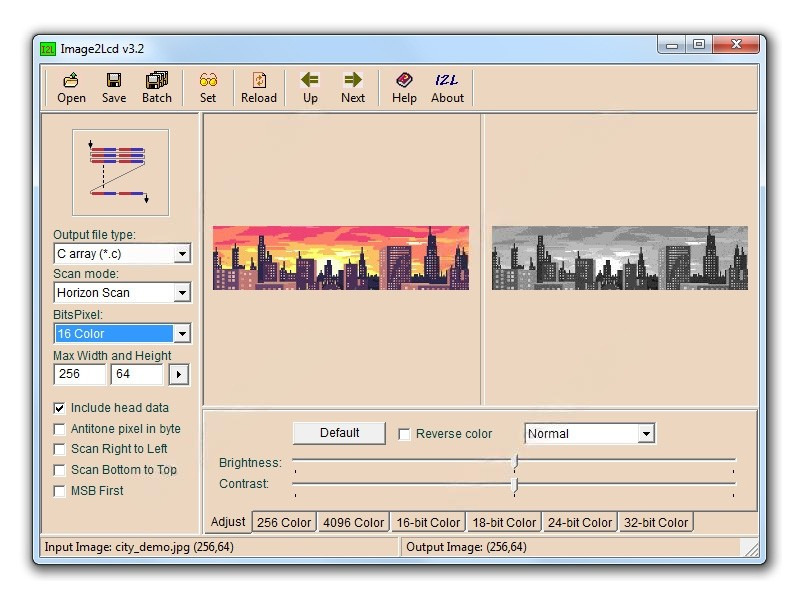

Контроллер SSD1322 в экранном модуле поддерживает градацию шкалы серого цвета в 16-ти возможных оттенках. Отображаемые на дисплее графические изображения могут состоять одновременно из нескольких оттенков серого, начиная от полностью тёмного и заканчивая самым светлым, при этом число доступных оттенков задаётся точностью исходного изображения. Конвертация изображения в совместимый с драйвером SSD1322 формат 4-битных данных может осуществляться с помощью программы-редактора Image2LCD со следующими настройками: вывод в С-массив, горизонтальное сканирование, 16 цветов, разрешение картинки 256х64 точки.

Скетч с исходным кодом примера доступен по ссылке. Простое приложение демонстрирует способ вывода изображения в нормальном режиме и с инвертированными оттенками (негативное изображение). В тексте скетча содержится подробный способ инициализации контроллера SSD1322 без подлкючения готовых внешних библиотек. Метод может оказаться полезным для добавления в структуру пользовательского приложения дополнительных функций.

Технические особенности OLED-экрана

Технология изготовления графических OLED-паналей имеет множество положительных качеств, среди которых выделяются высокая контрастность и сочность получаемых изображений, а также крайне низкое энергопотребление в следствии отсутствия необходимости дополнительной подсветки пикселей, как в производстве ЖК TFT-матриц. Для OLED существуют некоторые физиологические ограничения, влияющие на эффективность и продолжительность службы. Например, проявление эффектов старения пикселей при достижении достаточно продолжительного срока наработки, не менее 15-20 тысяч часов. Они преждевременно становятся заметными особенно тогда, когда OLED-панель эксплуатируется в приложениях с трансляцией долгих статичных изображений. Эффект остаточного изображения появляется из-за того, что разные пиксели экрана включаются в разное время. И максимальная яркость свечения наиболее активных пикселей со временем гораздо быстрее уменьшается. Своеобразный дисбаланс в нагрузке может привести к видимому отличию свечения наиболее активных и неактивных пикселей. Способов борьбы с остаточным изображением придумано уже много, но в массе своей они склоняются к цели равномерного использования пикселей с неполной яркостью свечения.

Внимание! Производителем экрана OLED 3.12" допускается наличие в рабочей области до 3 пятен светлого или тёмного цвета размером не более 0.25 мм. Близко расположенных — не более 2 пятен или линий в пределах 3мм. Указанные отклонения не считаются браком изделия, и не относятся к гарантийным случаям.

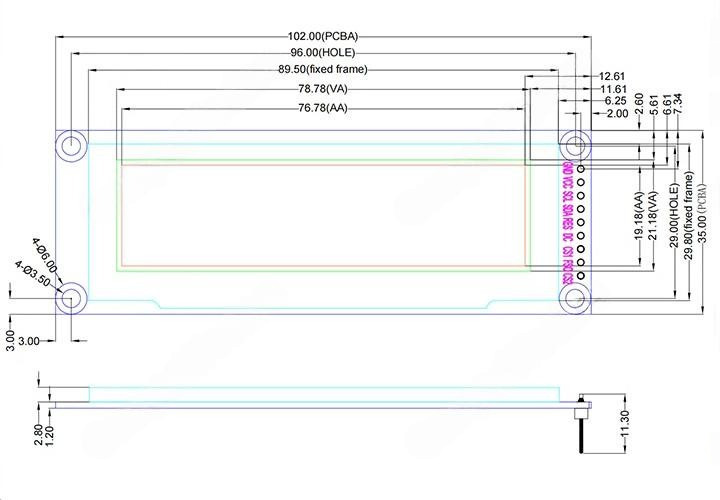

Физические размеры 3,12" OLED-модуля, мм

Программное обеспечение

Документация на модуль с OLED-экраном 3,12 дюйма
