Комплектация

Самодостаточное устройство, имитирующее актуальную рабочую нагрузку какого-либо электроприбора, называемое "электронной нагрузкой", в первую очередь ориентировано на область инженерно-технических разработок и производства радиоэлектронного оборудования самой разной сложности, а также идеально подходит для ремонтно-диагностических процедур в многопрофильных электромастерских. Устройство симуляции нагрузки предназначено для использования в задачах тестирования и оценки производительности различных источников питания. Позволяет в реальном времени определять электрические характеристики одноразовых батарей, перезаряжаемых аккумуляторов, импульсных или линейных блоков питания постоянного напряжения, сетевых или автомобильных адаптеров питания, зарядно-разрядных устройств (в том числе с поддержкой технологии быстрого заряда Qualcomm QC2.0 и QC3.0), схем повышающего или понижающего преобразования напряжения DC-DC или AC-DC, схем питания с USB-выходами, ШИМ-регуляторов, и многого другого. Настоящей электронной нагрузкой предоставлена возможность определения параметров электропроводимости разнообразных дата-кабелей от мобильных устройств и цифровых гаджетов.

Расположение и назначение интерфейсов подключения

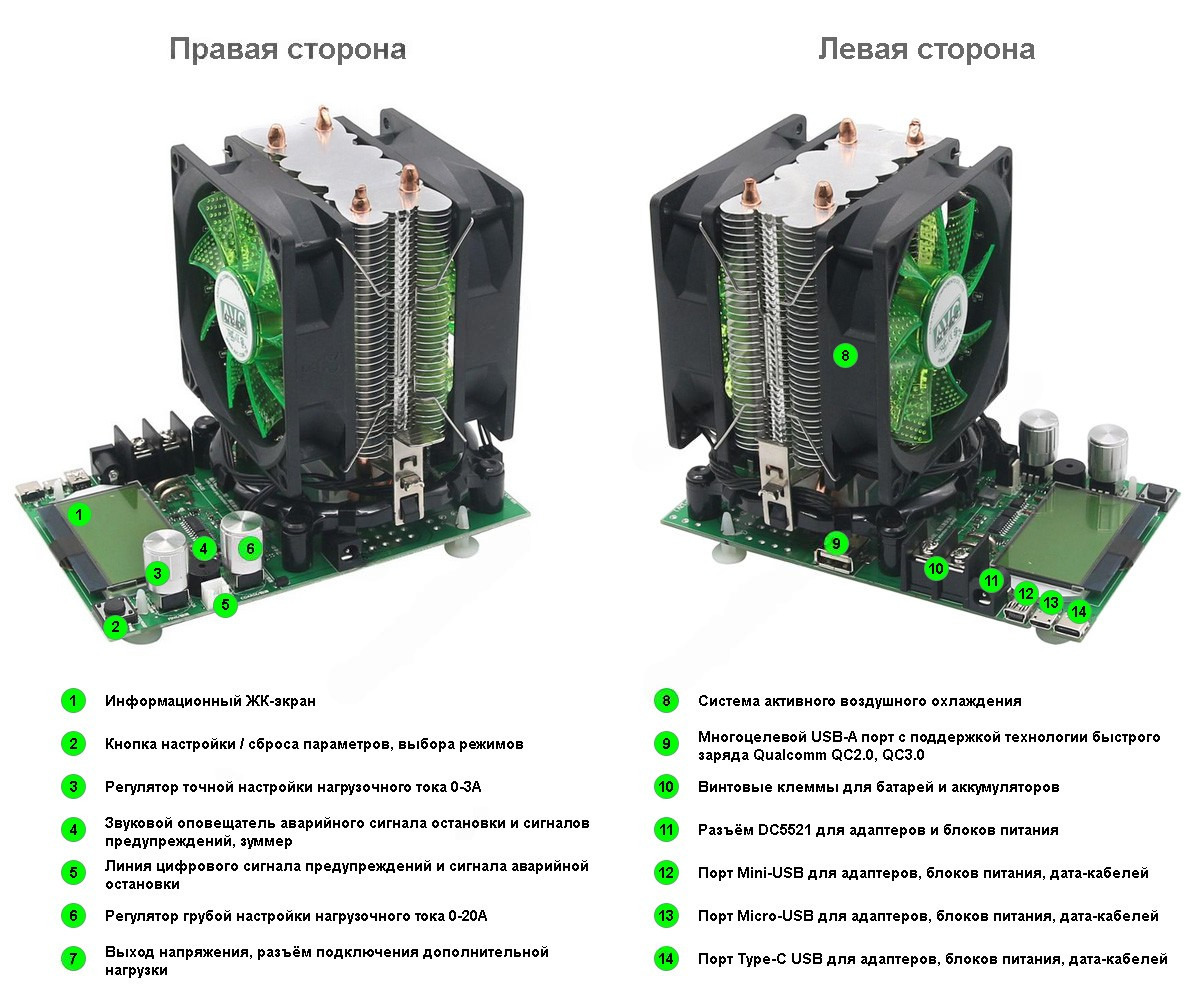

Электронная нагрузка предельно проста в эксплуатации и не требует высоких технических знаний от пользователя. В основу устройства заложен принцип быстрого и лёгкого подключения диагностируемого оборудования с моментальным получением результатов. Измерительное изделие укомплектовано большим количеством доступных пользователю стандартных портов и интерфейсов подключения, встречающихся в современных устройствах, к которым относятся: бочкообразное гнездо DC5521 (5.5мм х 2.1мм), полноразмерное гнездо USB-А 2.0, клеммы с винтовыми зажимами, а также гнёзда USB Mini-B, UBS Micro-B и USB Type-C. Плата нагрузки оснащена большим ярким ЖК-экраном с настраиваемой по времени подсветкой, простым и интуитивно-понятным однокнопочным управлением режимами отображения данных измерений, двумя поворотными ручками регулировки тока нагрузки и звукоизлучателем функции оповещения событий.

Особенности конструкции

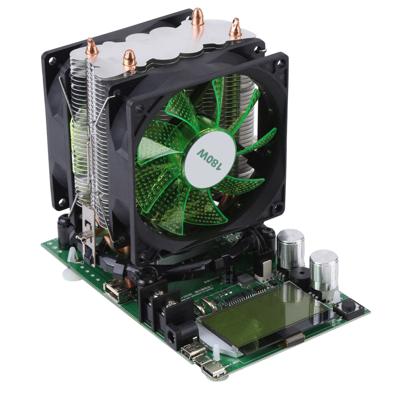

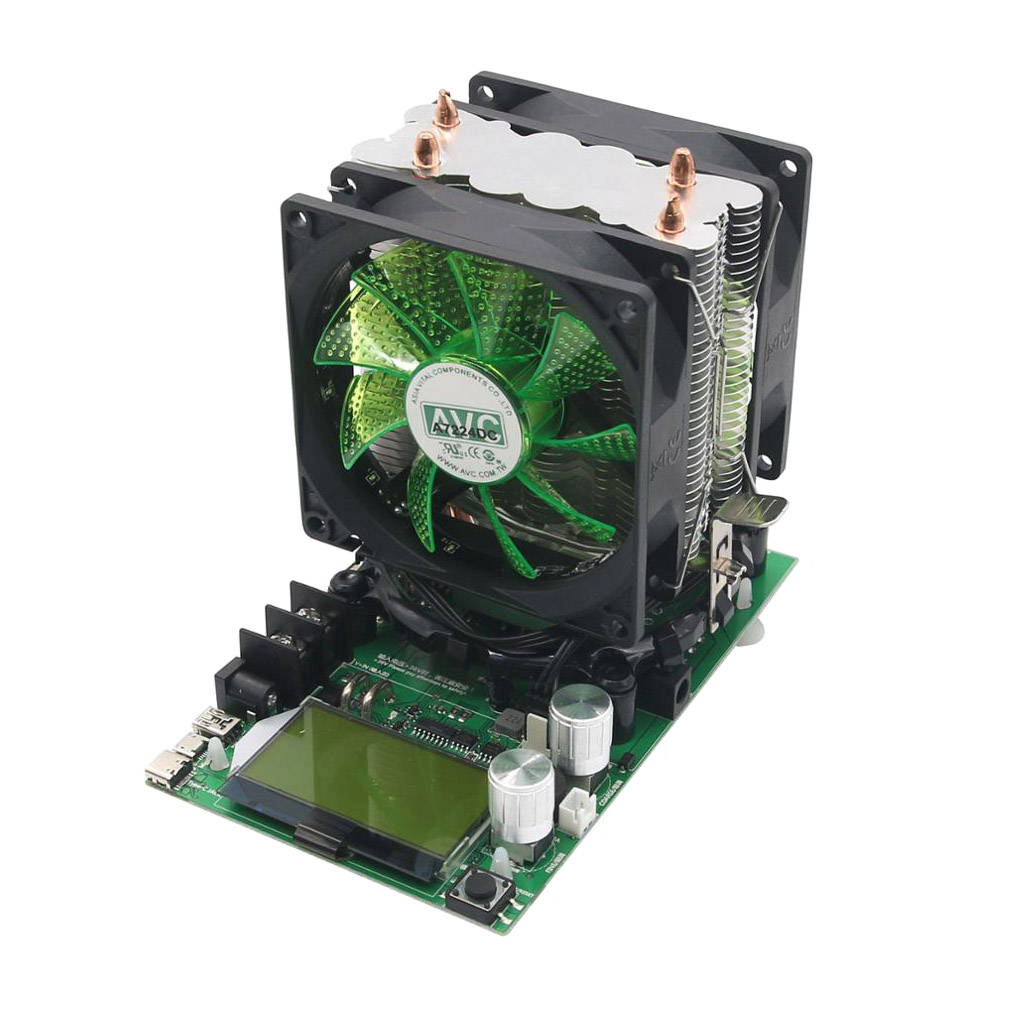

В центре конструкции платы расположен мощный алюминиевый радиатор с медными отводными трубками, охлаждающий встроенный силовой транзистор. На радиатор установлены два полупрозрачных многолопастных вентилятора в зелёных оттенках с дизайнерской светодиодной подсветкой, управляемые интегрированной интеллектуальной системой. Роль органов управления выполняют две поворотных ручки точной (Fine) и грубой (Coarse) регулировкой нагрузочного тока, с одной пользовательской кнопкой настройки параметров тестера. Прибор для проверки и испытаний собран в бескорпусном варианте. Несмотря на внушительную систему охлаждения, сочетает минимализм размеров и максимализм полезного функционала. От пользователя требуется соблюдения предельной осторожности в избежании последствий возможного прямого касания открытых деталей и контактов, когда прибор находится в рабочем состоянии под большими нагрузками (напряжение выше 36В).

Плата электронной нагрузки питается от низковольтного напряжения 6~12В постоянного тока и потребляет до 1А. На измерительный вход прибора может быть подключен источник энергии с напряжением не более 200В DC. Тестер способен создавать нагрузочный ток в диапазоне от 0А до 20А, максимальная нагрузочная мощность прибора ограничивается мощностью 180Вт. В схеме электронной нагрузки реализована система автоматического отключения, уберегающая испытываемый источник энергии и электронную нагрузку от повреждения. Система защиты располагает двумя программируемыми порогами входного напряжения от и до, с установками лимитов по нагрузочному току и суммарной мощности потребления энергии. Выход за указанные пороги сопровождается предупреждающими звуковыми сигналами.

Вывод информации на экран устройства

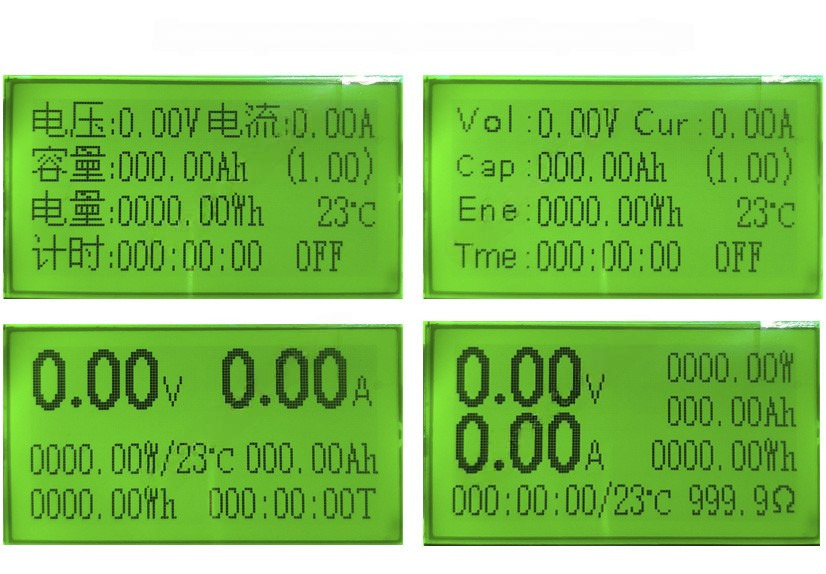

На встроенный ЖК-экран выводятся данные о входящем напряжении, установленном пользователем нагрузочном токе, накапливаемой ёмкости и электроэнергии, суммарной мощности, пройденном времени с начала измерения, температуре окружающей среды, и входном импедансе. Варианты расположения и отображения данных, а также отличающаяся компоновка измеряемых параметров, запрограммированы в первых четырёх страницах переключения режимов отображения. Информация предоставляется на китайском и английском языках. Любые данные измерений сохраняются в интегрированном чипе памяти устройства, и загружаются при следующем включении питания.

Режимы управления устройством

Настройка и управление всеми параметрами электронной нагрузки, за исключением регулировки нагрузочного тока поворотными ручками, базируется на простых командах с долгим или быстрым, однократным или многократным нажатием пользовательской кнопки. Меню настройки устройства имеет 4 окна с вариантами комбинирования расчётных данных на дисплее и 5 окон с настройкой параметров. Переход от одного окна к другому осуществляется однократным быстрым нажатием и зациклен по кругу.

На одном из первых четырёх экранов отображения данных:

• Однократное нажатие кнопки с долгим удержанием — сброс значений ёмкости (А/ч), мощности (Вт/ч), времени.;
• Двукратное нажатие — сброс значения ёмкости (А/ч).;
• Трёхкратное нажатие — сброс значения мощности (Вт/ч).;
• Четырёхкратное нажатие — сброс счётчика пройденного времени.;
• Пятикратное нажатие — переход в режим настройки 24-часового таймера обратного отсчёта (мигание надписи OFF). Последующее быстрое однократное нажатие позволяет уменьшать значение таймера на один час. Отсчёт времени продолжается только при токовой нагрузке более 100мА. Истечение времени останавливает работу электронной нагрузки (сообщение Tips! на экране). Выход из режима — пятисекундное ожидание.;
• Семикратное нажатие — калибровка нулевой отметки нагрузочного тока с поправкой на текущую температуру окружающей среды. Операция калибровки должна выполнятся без подключения ко входу и/или выходу внешних источников и потребителей напряжения.;

Пятый экран устанавливает продолжительность времени свечения экранной подсветки. Доступный диапазон — от 0 сек (значение "OFF", постоянно выключена) до 60 сек (значение "ON" - постоянно включена). Однократное нажатие с долгим удержанием клавиши кнопки — ускоренное уменьшение значения, двухкратное быстрое нажатие — посекундное увеличение значения, двухкратное быстрое нажатие с долгим удержанием кнопки — ускоренное увеличение значения.

Шестой и седьмой экраны настраивают пороги входного напряжения для сигнала предупреждения. Достижение нижнего или верхнего порогов инициирует активацию звукового сигнала предупреждения с частотой 1 раз в 2 секунды или 2 раза в 1 секунду. Пошаговое увеличение — быстрым двойным нажатием, пошаговое уменьшение — быстрым тройным нажатием. Ускорение процесса — удержанием клавиши кнопки в нажатом положении сразу после действия по увеличению или уменьшению значений.

Восьмой экран верхней границы нагрузочного тока и девятый экран максимального значения мощности обслуживаются методом, идентичным настройке входного напряжения.




Рекомендации по эксплуатации



• У прибора нет элементов управления собственной электросхемой, он включается в работу сразу после подачи напряжения питания. Рекомендуется установка включающего механизма на выход подключаемого источника энергии.;
• Настройки системы автоматического отключения со звуковым оповещением EL180W20CC имеют регулируемый диапазон значений, выходящий за рамки допустимых показателей напряжения, тока и мощности. Рекомендуется придерживаться установленных производителем максимальных значений, иначе это может стать причиной поломки изделия.;
• В целях безопасности, перед началом использования измерительно-нагрузочного прибора, рекомендуется устанавливать ручки управления нагрузочным током в крайнее левое положение.;
• При проведении испытаний на разряд аккумулятора рекомендуется устанавливать систему автоматического отключения нагрузки на минимальный уровень напряжения, заявленный производителем аккумулятора. Это позволит уберечь испытуемый элемент питания от переразряда.;



Дополнительные аксессуары




В комплект с электронной нагрузкой входят два вида щупов с наконечниками типа "крокодил". Присоединяемые к группе винтовых клемм измерительного устройства или к гнезду полноразмерного порта USB-A, щупы облегчают и упрощают способ подключения к тестируемому источнику энергии.




Документация



1. Краткое руководство пользователя регулируемой электронной нагрузки постоянного тока 200В 20А 180Вт (англ., PDF);

------------------
СЕЕД15495:4790
