Датчик давления, температуры и влажности BME280 (6 контактов)
Код товара: CTTL14845
 |
|
|

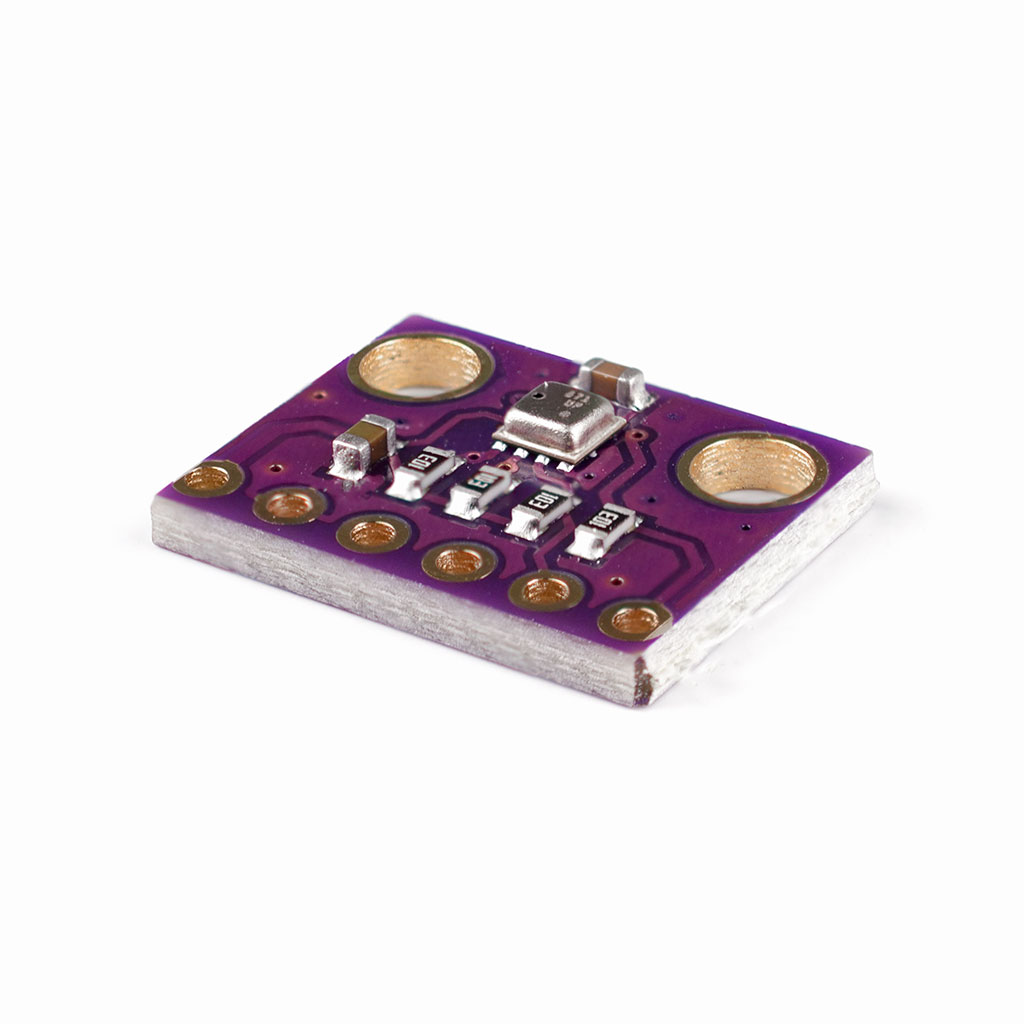

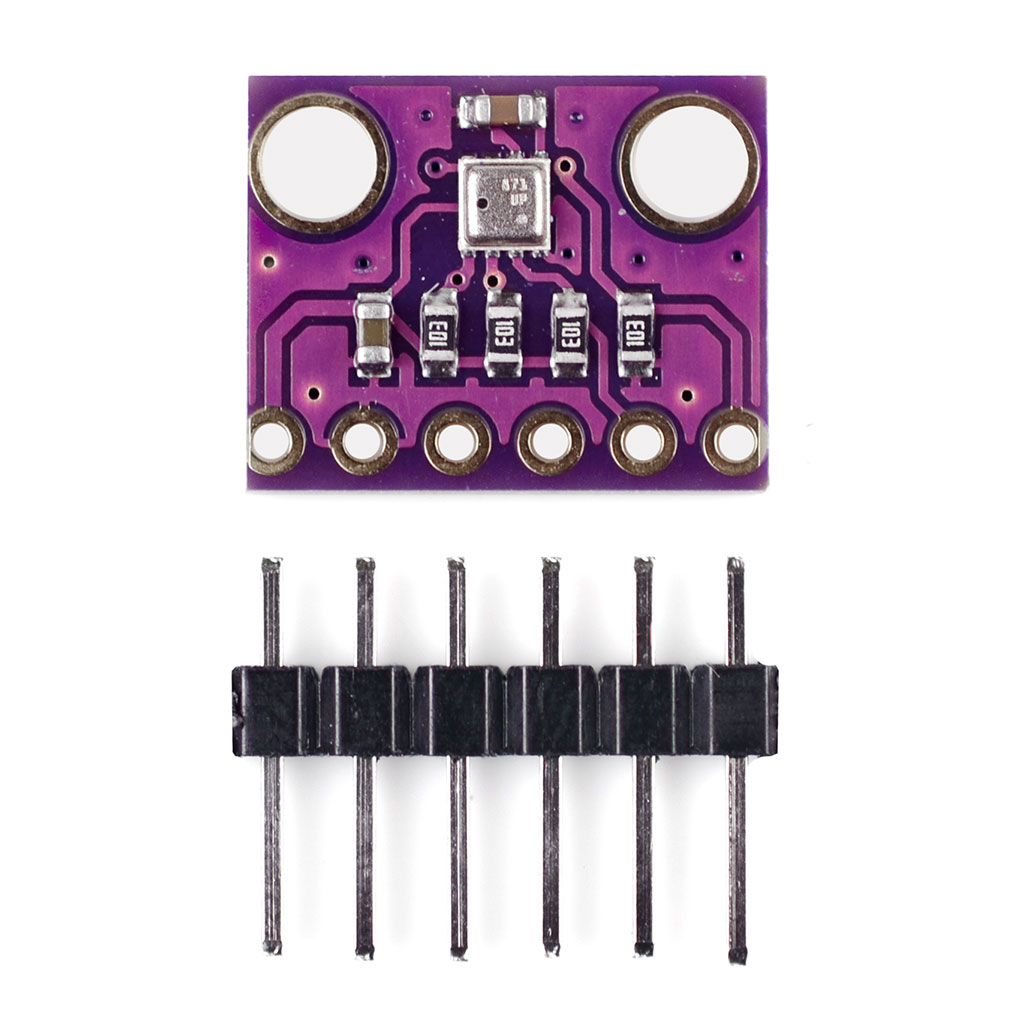

BME280 представляет собой комбинированный цифровой датчик влажности, давления и температуры воздуха, основанный на проверенных принципах измерения. Сенсорный модуль размещен в чрезвычайно компактном корпусе LGA с металлической крышкой, занимающей площадь всего 2,5 ? 2,5 мм? при высоте 0,93 мм.Его небольшие размеры и низкое энергопотребление позволяют использовать его в устройствах с батарейным питанием, таких как мобильные телефоны, модули GPS или часы. BME280 по регистру и характеристикам совместим с цифровым датчиком давления Bosch BMP280. BME280 обеспечивает высокую производительность во всех устройствах, требующих измерения влажности и давления.
Датчик влажности обеспечивает чрезвычайно быстрое время отклика и высокую общую точность в широком диапазоне температур. Датчик давления представляет собой датчик абсолютного барометрического давления с чрезвычайно высокой точностью и разрешением и значительно более низким уровнем шума, чем датчик Bosch BMP180. Встроенный датчик температуры оптимизирован для обеспечения минимального уровня шума и высочайшего разрешения. Его данные используются для температурной компенсации датчиков давления и влажности, а также могут использоваться для оценки температуры окружающей среды.
Датчик поддерживает интерфейсы SPI и I?C. Измерения могут инициироваться хостом или выполняться через равные промежутки времени. При отключении датчика ток потребления падает до 0,1 мкА.
Характеристики:

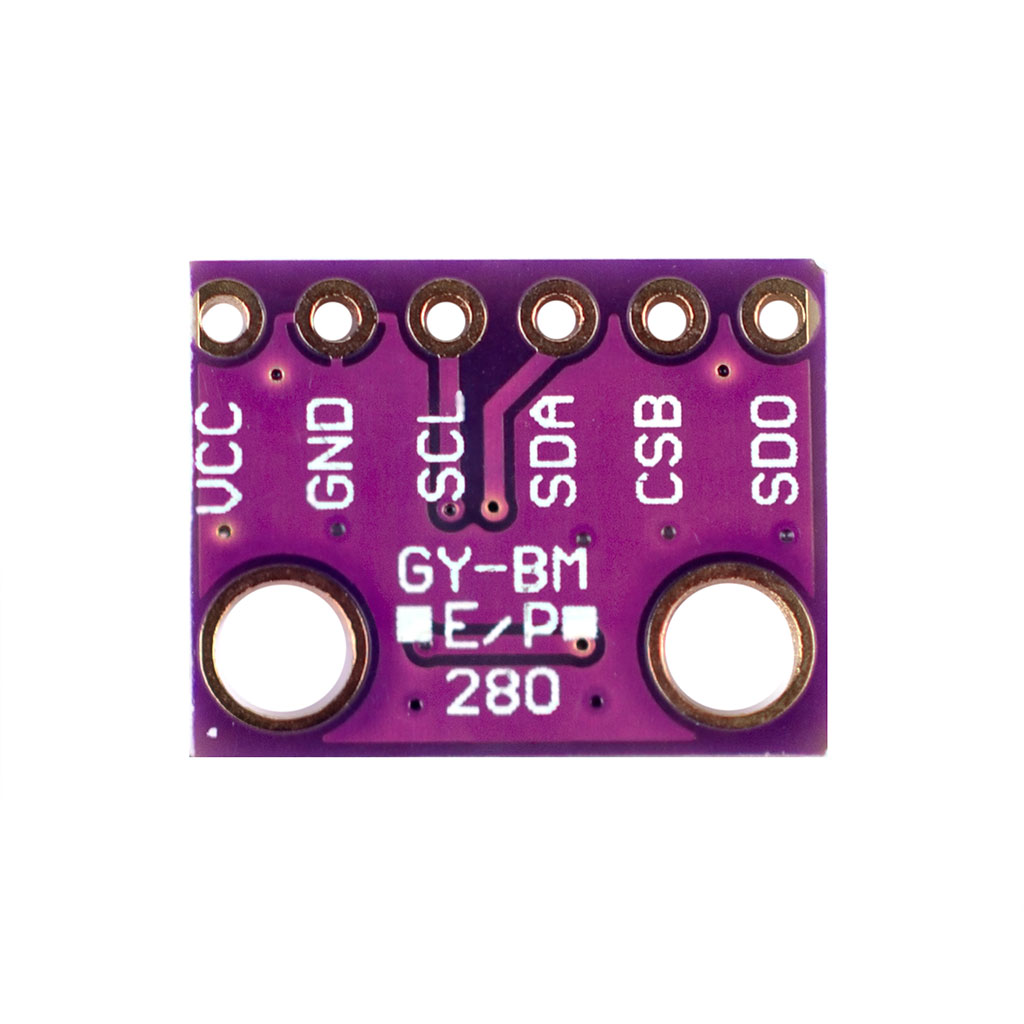

Назначение выводов:
| Обозначение вывода на печатной плате | Режим работы | ||
| SPI 4-ware | SPI 3-ware | I2C | |
| Vcc | Положительный полюс питания | ||
| GND | Общий | ||
| SCL (тактовый сигнал) | SCK | SCK | SCL |
| SDA | MOSI | MOSI/MISO | SDA |
| CSB | CS (chip select) | CS (chip select) | Vddio |
| SDO | MISO | NC |
выбора адреса: |
------------------
