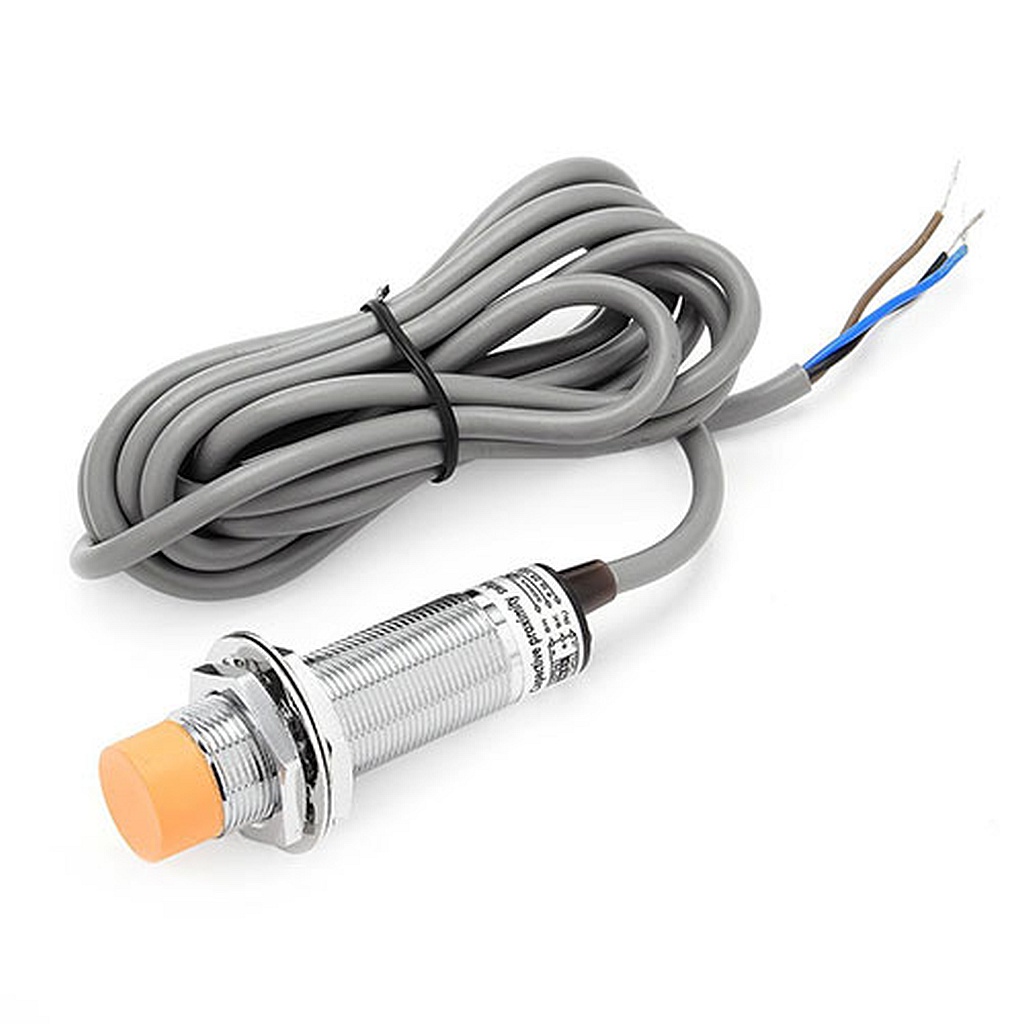

Ёмкостный датчик приближения (переключатель) LJС18A3-B-Z/BX NPN NO — датчик приближения бесконтактного типа, предназначенный для контроля положения объектов из практически любых материалов: металлические проводники, различные диэлектрики, жидкости, порошки и так далее. Метод обнаружения объектов основан на чувтствительности к изменениям коэффициента диэлектрической проницаемости воздушной среды в рабочей зоне датчика, всегда изменяющемуся при приближении объектов. Ёмкостный датчик приближения конструктивно похож на "двухполюсной конденсатор",  в котором одна из пластин - корпус переключателя, должна быть заземлена или соединена с корпусом устройства в процессе измерения. Ёмкостные датчики успешно и широко используются для решения многих задач автоматизации процессов в промышленном производстве, на конвейерах или станках ЧПУ.

Технические характеристики

Подключение 3-проводных ёмкостных датчиков с отрицательной/положительной полярностью и различными видами коммутации выхода

Ёмкостные датчики приближения с 3-проводным интерфейсом имеют различную структуру и подключаются по одной из четырёх представленных схем. Выбор правильной схемы зависит от полярности напряжения (PNP или NPN) на выходе датчика. А также от исходного состояния коммутации выхода - с нормально открытым контактом (NO) или нормально закрытым контактом (NC). Характеристика "нормально открытый" соответствует датчику, выход которого замыкает один из полюсов напряжения питания с выходом к нагрузке в момент срабатывания и размыкает эту же цепь в любом другом случае при отсутствующих условиях срабатывания. Принцип работы "нормально закрытого" датчика полностью противоположен - осуществляется размыкание цепи нагрузки при срабатывании и её замыкание в ином состоянии.
