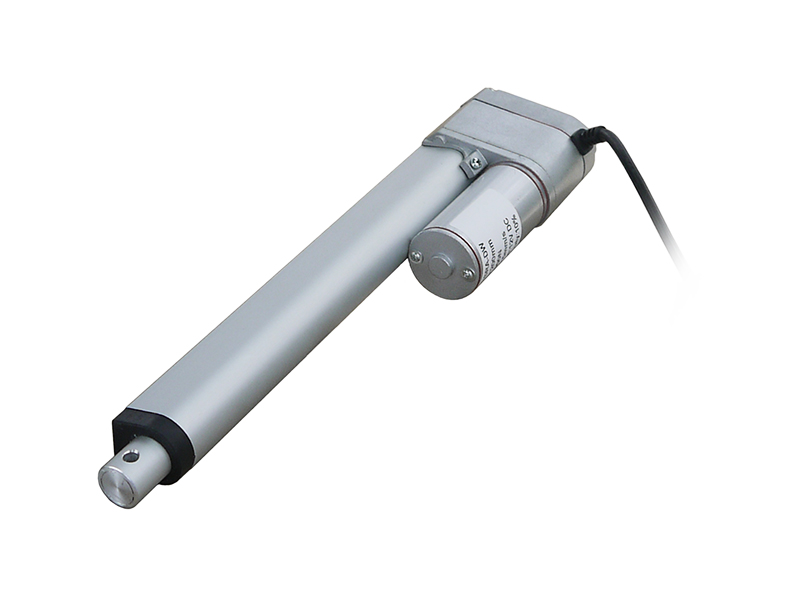

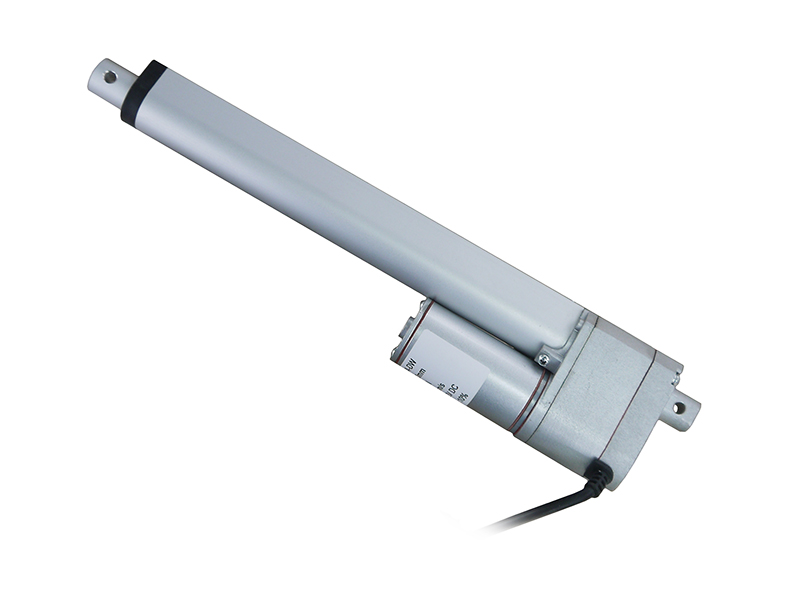

TGA-DW 900N 12V линейный актуатор с потенциометром и ходом поршня 200 мм.
Код товара: CTTL13948
|
|
Линейный актуатор SRA-DW 900N 12V с потенциометром 10 кОм, ход поршня 200 мм.
Линейные приводы (актуаторы) широко используются в домашних устройствах управления положением освещения, открытия и закрытия окон или дверей, мебельных створок, в выдвигающихся и убирающихся конструкциях и т.д. Актуаторы активно применяются в промышленном автоматическом оборудовании: механические дорожные шлагбаумы, гаражные створки и ворота, малогабаритные подъёмные устройства и краны. Актуаторы нередко встречаются в автомобильной сфере в качестве механизмов, осуществляющих открытие дверей багажных или моторных отсеков. К их помощи прибегают в разработке робототехники или в создании самодельных электронных механизмов.
Актуатор - универсальное исполнительное устройство, управляемое внешним контролирующим оборудованием. Линейный привод преобразует механическую энергию в линейное перемещение. Под рабочим циклом подразумевается доля времени безостановочной работы актуатора от общей продолжительности полного цикла, также именуемая коэффициентом нагрузки актуатора. В большинстве случаев, коэффициент универсальных актуаторов варьируется от 10 до 25 процентов. Показатель рабочего цикла равный 10 % означает, что актуатор способен непрерывно проработать в течение 1 минуты из каждых 10.
Конструкция актуатора состоит из коллекторного (щёточного) мотора постоянного тока, при помощи шестерёнчатого редуктора соединённого с направляющей осью. Редуктор влияет на изменение соотношения крутящего момента и скорости вращения между мотором и направляющей осью, снижая скорость перемещения штока (поршня) актуатора и обеспечивая необходимое усилие. Выдвижной/втягивающий шток приводится в действие с использованием передачи "винт-гайка". При этом "гайка" неподвижно соединена со штоком, и установлена на винтовую направляющую ось. Вращение оси против или по часовой стрелке вызывает линейное движение штока по всей доступной длине (рабочей области). Основание и шток актуатора крепятся к поверхностям монтажным кронштейном.
Выдвижение или втягивание поршня (штока) осуществляется сменой направления вращения винтовой оси методом изменения полярности напряжения на клеммах коллекторного мотора. Актуатор серии SRA-DW со встроенным потенциометром обеспечивает возможность отслеживания в реальном времени длины выдвижения или втягивания штока. Процесс управления ходом и направлением штока актуатора может быть автоматизирован за счёт интеграции схем контроля и переключения полярности.
Таблица обозначения выводов актуатора SRA-DW
ЧЁРНЫЙ - Общий, заземление;
КРАСНЫЙ - Питание DC +12 Вольт;
СИНИЙ - Крайний вывод потенциометра обратной связи;
БЕЛЫЙ - Средний вывод потенциометра обратной связи;
ЖЁЛТЫЙ - Крайний вывод потенциометра обратной связи.
Технические характеристики:
Модель: SRA-DW 900N 200mm;
Напряжение питания: DC 12 Вольт;
Обратная связь: Потенциометр 10 кОм
Ход поршня: 200мм, 8 дюймов;
Максимальная нагрузка: 90 килограмм, 900 Ньютонов;
Скорость хода поршня: 5 мм/сек;
Редуктор: Механический;
Шестерни редуктора: Металлические;
Расположение мотора: Параллельное;
Максимальная статическая сила: 3000 Н;
Рабочий цикл: 10 %;
Материал корпуса: Алюминиевый сплав;
Срок службы: 50 000 полных циклов;
Рабочая температура: -26...+65 °С;
Расстояние осей крепления (в сложенном состоянии): 340 мм;
Степень защиты: IP54, IP65;
Масса: 1 150 грамм.
------------------
