LIVE MINI KIT ESP32 module development board, wireless WiFi Bluetooth 2-in-1, dual-core CPU ESP32
Код товара: CTTL15472
 |
|
|

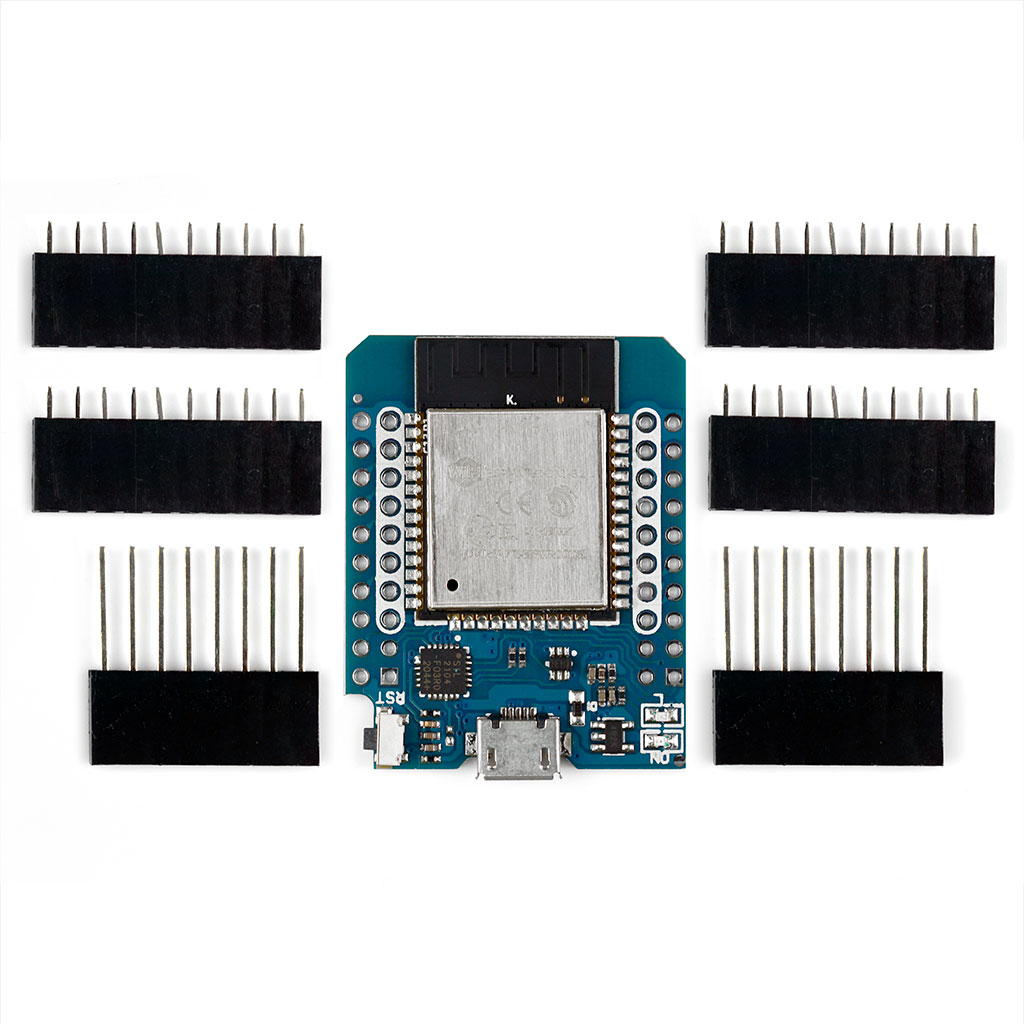

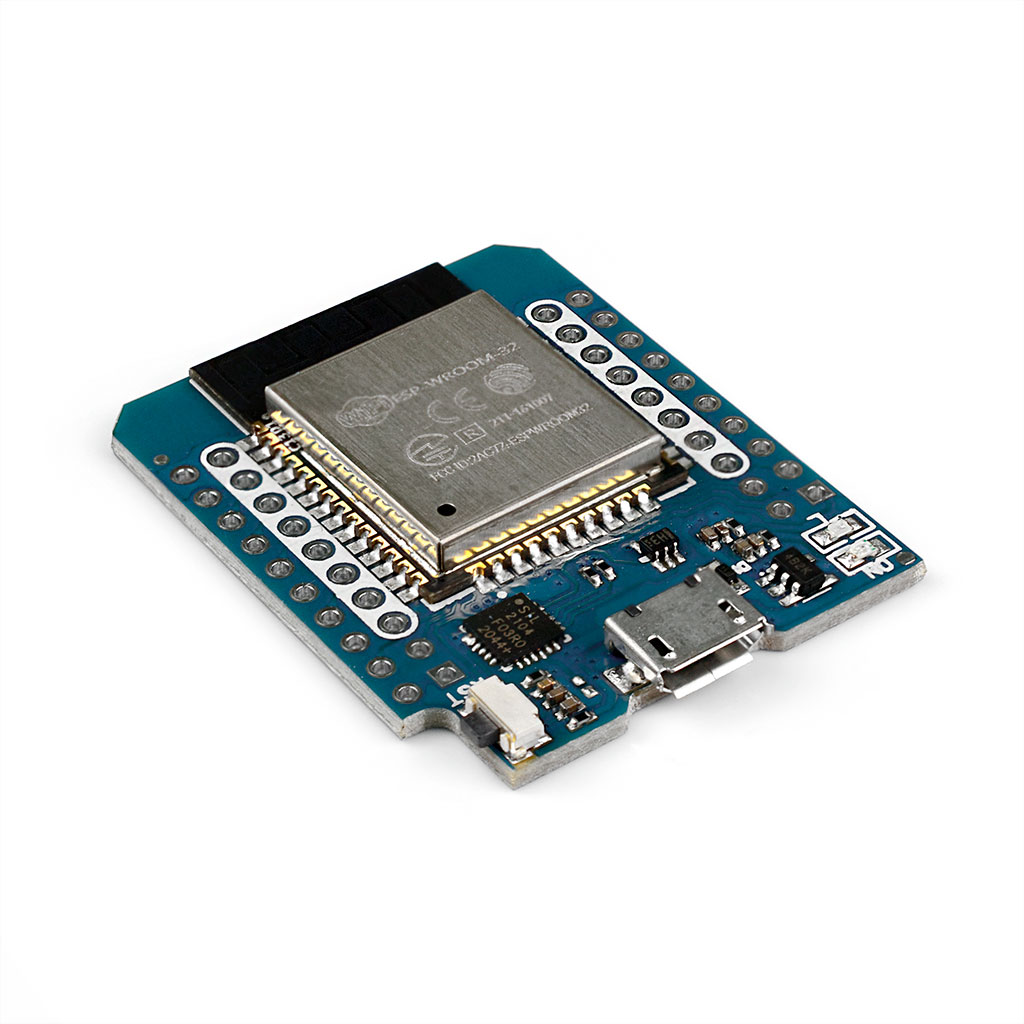

LIVE MINI KIT ESP32 - плата разработчика, построенная на ESP32 и имеющая форм-фактор печатной платы WeMos D1 mini и совместимая с печатными платами WeMos D1 mini
ESP32-WROOM-32 - миниатюрный высокопроизводительный совмещённый Wi-Fi + BT + BLE модуль от компании Espressif, разработанный для широкого спектра применений, начиная от маломощных сетевых датчиков до самых сложных приложений, например, таких как кодирование голоса, потоковая передача музыки и MP3 кодирование. ESP32-WROOM-32 выполнен на базе популярного двухъядерного чипсета ESP32, с регулируемой частотой от 80 МГц до 240 МГц, возможностью индивидуального управления и питания. Wi-Fi-модуль разработан для носимой электроники и приложений интернета вещей, выполнен в миниатюрном корпусе 25,5 мм x 18 мм, имеет на борту Flash память, кварц 40 МГц и PCB антенну, обеспечивающую превосходные RF характеристики. ESP32-WROOM-32 имеет богатую периферию, включающую в себя такие интерфейсы как UART, SPI, I?C, I?S, разъем для SD карты, инфракрасный порт, интерфейс для подключения емкостной сенсорной панели. Одной из особенностью модуля является сверхнизкое потребление и гибкий выбор «спящих» режимов, позволяющих получить цифры до 20мкА (deep sleep mode). ESP32-WROOM-32 поддерживает весь стек протоколов стандартов WiFi 802.11n и BT4.2, обеспечивая данный функционал через интерфейсы SPI/SDIO или I?C/UART.
Отличительные особенности:
Технические характеристики
| Wi-Fi | Стандарты | FCC/CE/IC/TELEC/KCC/SRRC/NCC |
| Протоколы | 802.11 b/g/n/d/e/i/k/r (802.11n до 150 Мбит/с) | |
| A-MPDU и A-MSDU aggregation и 0.4 s guard interval support | ||
| Частотный диапазон, ГГц | 2.4 ~ 2.5 | |
| Bluetooth | Протоколы | Bluetooth v4.2 BR/EDR и BLE |
| Радио | NZIF приёмник, чувствительность -98 дБм Class-1, class-2 и class-3 передатчик AFH |
|
| Аудио | CVSD и SBC | |
| Аппаратные средства | Интерфейсы | SD, UART, SPI, SDIO, I?C, LED PWM, Motor PWM, I?S, I?C, IR |
| GPIO, ёмкостной датчик касания, ADC, DAC, LNA pre-amplier | ||
| Датчики «на борту» | датчик Холла, температурный датчик | |
| Часы «на борту» | 26 МГц кристалл, 32 кГц кристалл | |
| Питание, В | 2.2 ~ 3.6 | |
| Рабочий ток, мА | средний 80 | |
| Диапазон рабочих температур | -40°C ~ 85°C * | |
| Программное обеспечение | Режимы Wi-Fi | Station/softAP/SoftAP+station/P2P |
| Защита | WPA/WPA2/WPA2-Enterprise/WPS | |
| Шифрование | AES/RSA/ECC/SHA | |
| Обновление ПО | загрузка по UART/OTA (по сети) /загрузка и написание ПО через сервер | |
| Разработка ПО | Cloud Server Development / SDK для разработки пользовательских ПО | |
| Сетевые протоколы | IPv4, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT | |
| Пользовательские настройки | Набор AT-команд, облачный сервер, Android/iOS-приложения |

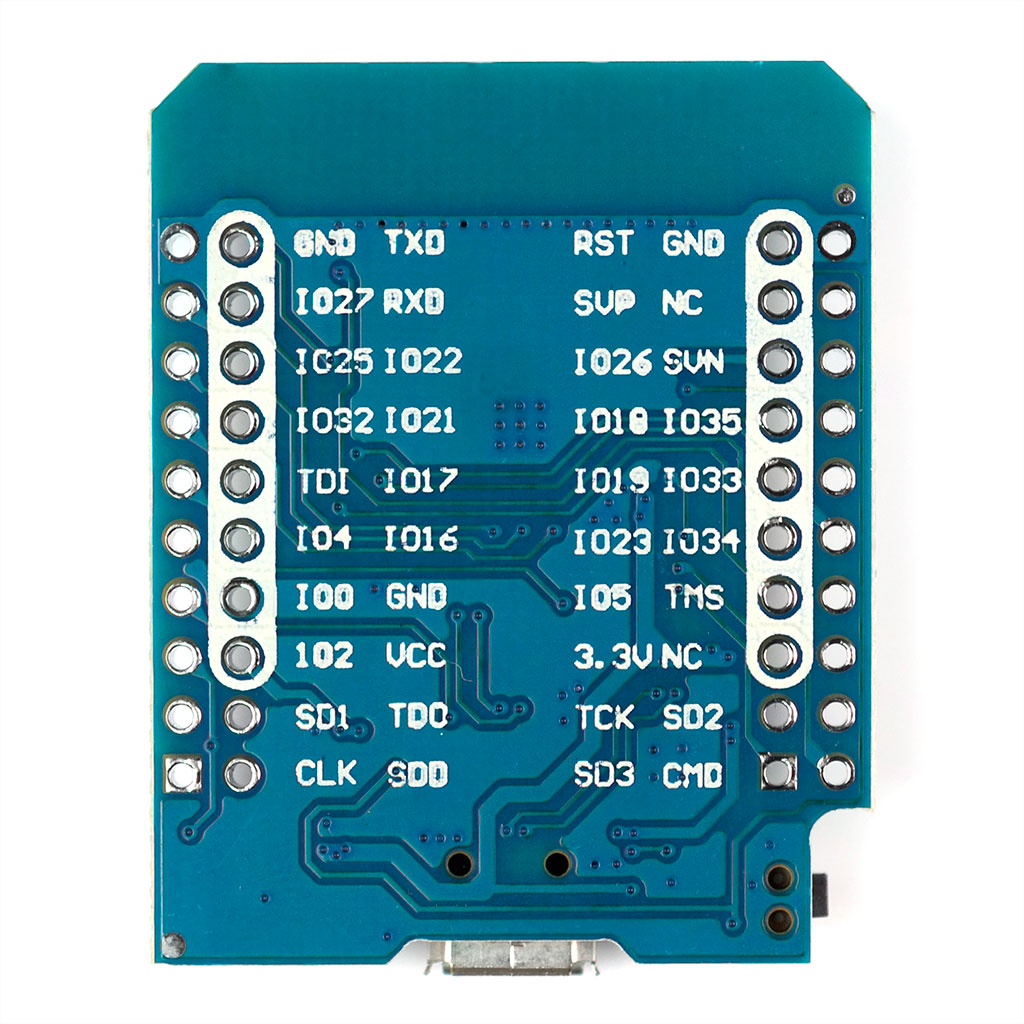

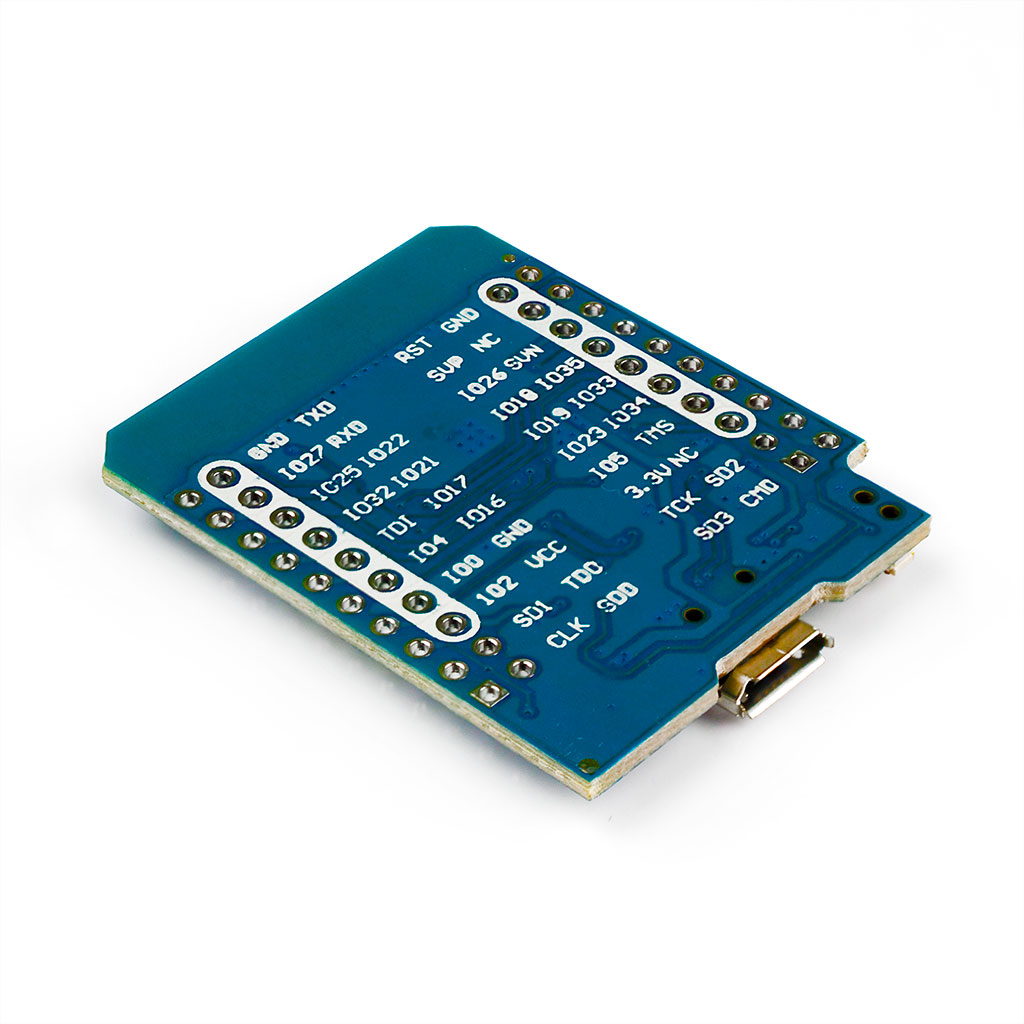

Модуль разработчика совмести с платами расширения типа WeMos D1 mini. Совместимые выводы отмечены белой шелкографией на плате.
|
Полная распиновка приведена на следующем изображении
|
Размеры платы:
|
Datasheet ESP32-WROOM-32 (PDF, ENG)
------------------
