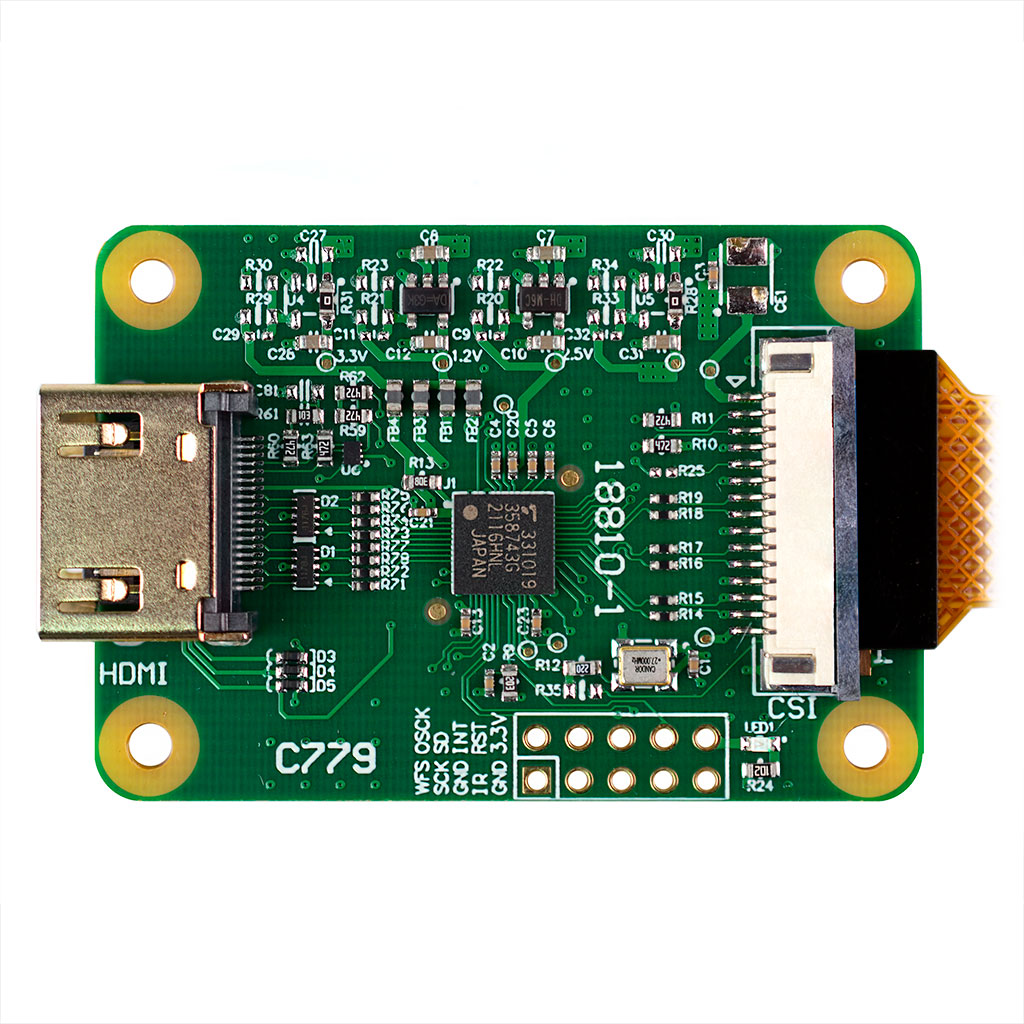

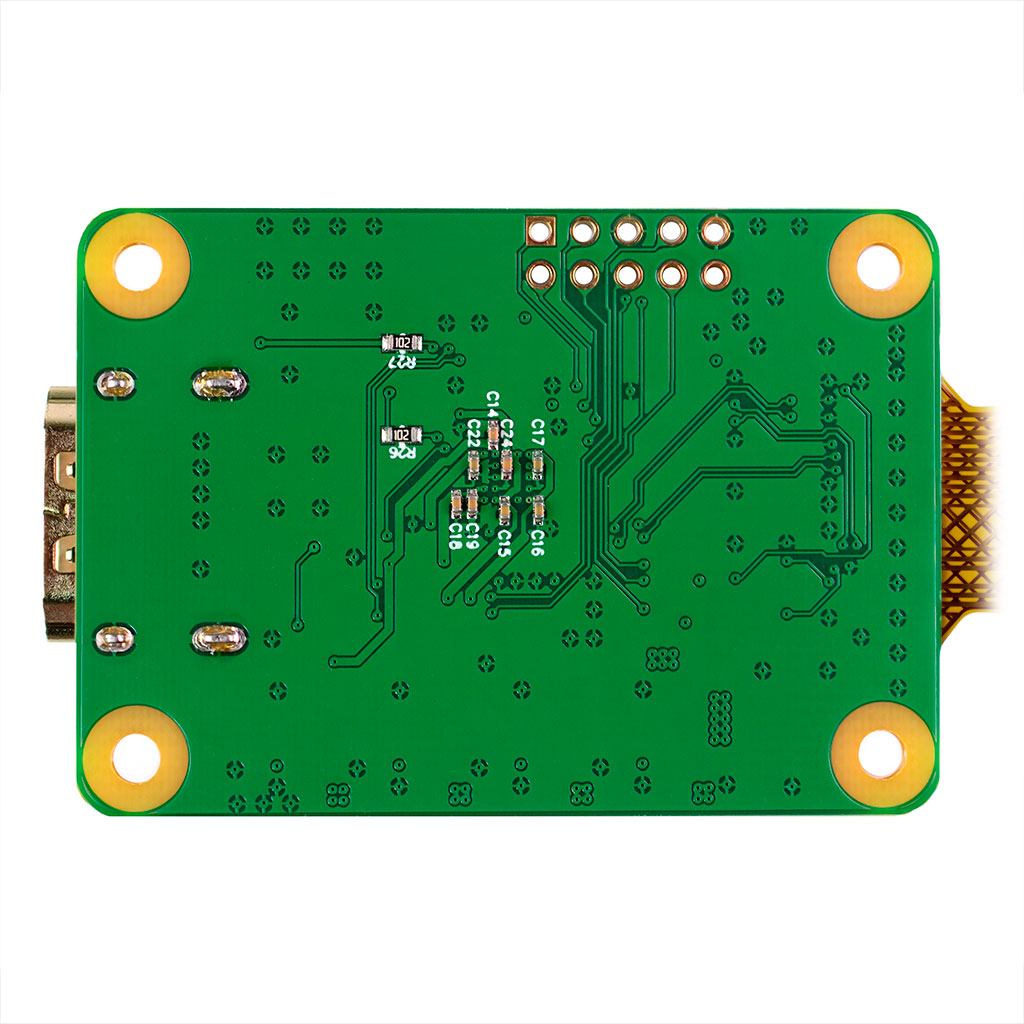

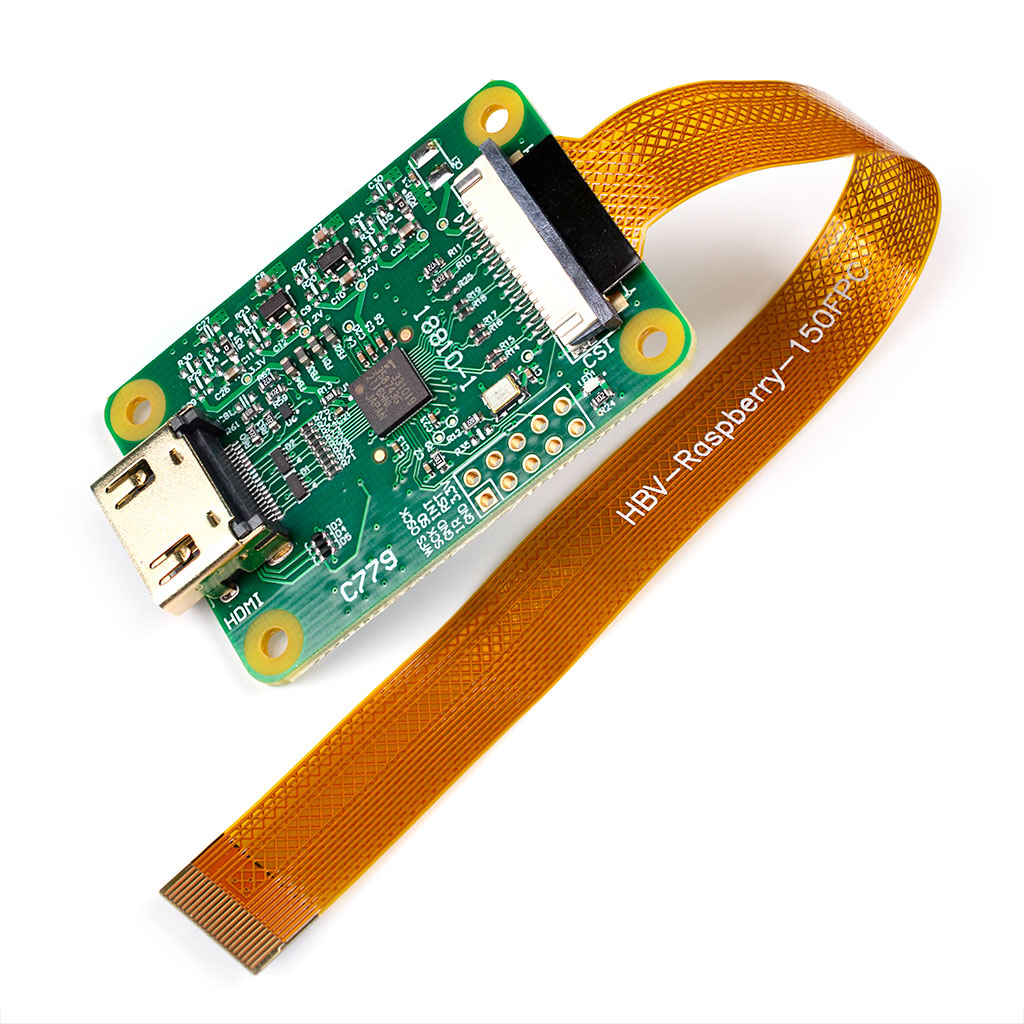

Преобразователь видео потока HDMI to CSI

Код товара: CTTL15625

Преобразователь видео-потока HDMI to CSI позволяет подключить в CSI-разъем для камеры любое устройство видеозахвата или видеовоспроизведения с HDMI выходом. Например, вы сможете использовать в качестве источника видеопотока экшн-камеру или профессиональный зеркальный фотоаппарат. К сожалению, данный способ подключения не позволяет использовать полное разрешение подключенных устройств, так как изображение через HDMI передается в разрешении 1080p с частотой 25 кадров в секунду.

Технические характеристики:

Поскольку этот модуль осуществляет аппаратную эмуляцию интерфейса CSI-2 для устройств с HDMI-выходом, то для его работы необходимо активировать режим поддержки камеры через raspi-config. После настройки и перезагрузки Raspberri Pi, с данным модулем можно работать через стандартное приложение raspivid, встроенное в Raspbian OS точно также как с обычной камерой. Например, для бесконечного отображения входящего видеопотока на экране, нужно выполнить команду:

raspivid -t 0

Модуль необходимо перезагружать перед каждым новым вызовом raspivid. Линия сброса на модуле видеозахвата соединена с 11 линией CS-порта (CAM_GPIO) шлейфом. Линия CAM_GPIO c CSI-порта физически соединена с одним из контактов на GPIO (каким конкретно, зависит от модели Raspberry Pi). Низкий, а затем высокий уровень на CAM_GPIO приведёт к перезагрузке модуля.
