В настоящем времени со стороны простых пользователей всевозможных микроэлектронных гаджетов не редко слышны вопросы о том, как можно своими силами, быстро и не дорого проверить работоспособность имеющегося устройства без обращения в специализированный сервисный центр, сэкономив время на проведении ремонта существующего оборудования. Как убедится в исправности системы питания прибора? Как измерить остаточную ёмкость встраиваемой или внешней аккумуляторной батареи, и определить необходимость её замены? Как оценить проводимость приобретаемого дата-кабеля, через USB-порты соединяющего смартфоны и мобильные ПК с прочей периферией? Как отличить качественный адаптер питания с одной или сразу несколькими USB-розетками от нежелаемого поддельного аналога, порой предлагаемого в такую же стоимость, что и оригинальная брендированная продукция? Как узнать о поддерживаемых протоколах быстрого заряда QC2.0, QC3.0, FCP или AFC имеющихся в распоряжении устройства автоматического заряда? На все эти и множество похожих вопросов, связанных с выявлением реальных технических характеристик электроэнергии, передаваемой или накапливаемой через интерфейс USB, быстрый и вполне точный ответ поможет получить портативная карманная электронная нагрузка RUIDENG HD35, симулирующая энергопотребление любого другого устройства.

Высокий уровень ориентированности RIDEN HD35 в области тестирования узлов питания мобильных гаджетов, в самом широком спектре их назначения и применения, включая выполнение диагностические операции с зарядом/разрядом соответствующих аккумуляторных батарей, охарактеризован встроенной технологией автоопределения протоколов быстрого заряда Qualcomm Quick Charge 2.0 (QC2.0) для 5-20-вольтовых устройств классов А и В, Qualcomm Quick Charge 3.0 (QC3.0) со ступенчатой регулировкой напряжения, 9-вольтового Huawei Fast Charge Protocol (FCP), и схожего 9-вольтового протокола Samsung Adaptive Fast Charging (AFC). Выбранным режимам соответствует свечение одного из трёх уникальных индикаторов: красный для QC2.0, зелёный - для QC3.0, и синий - для FPC/AFC.

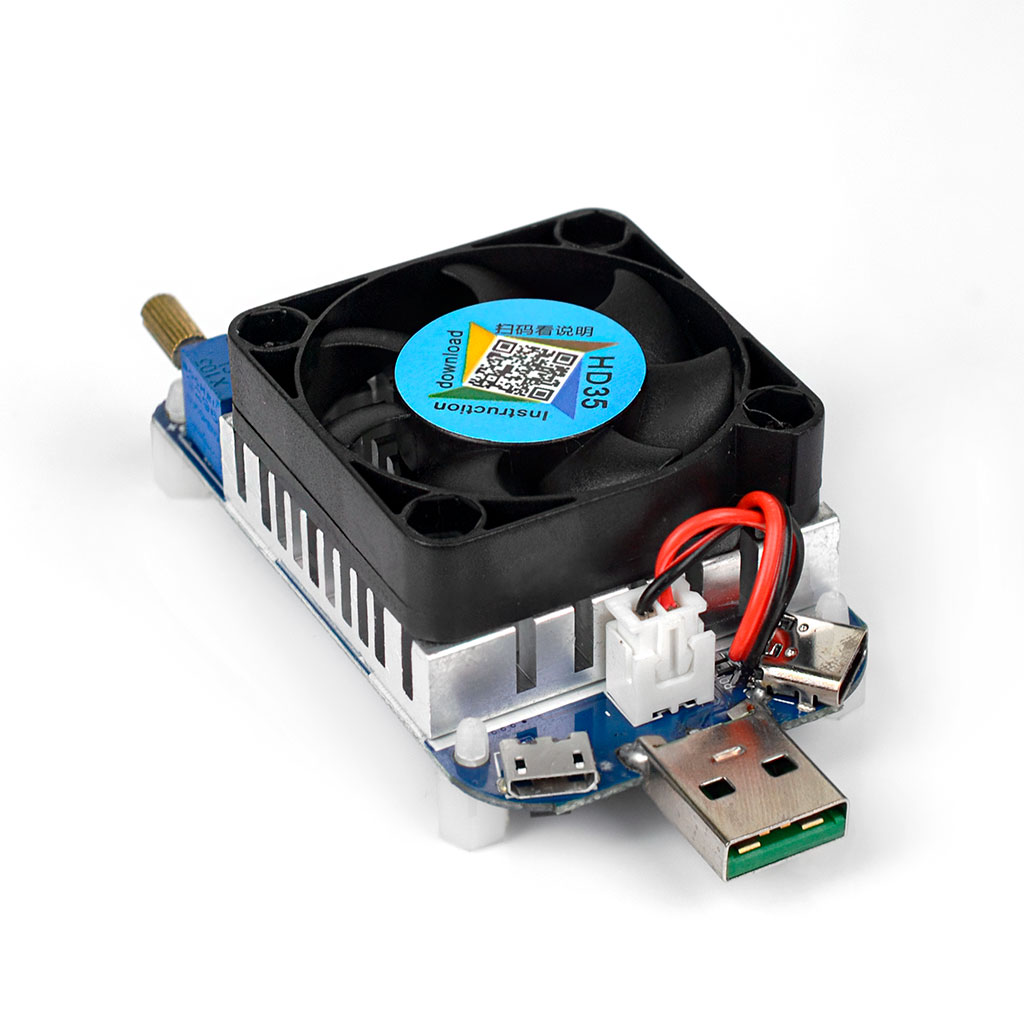

Электронная нагрузка RuiDeng HD35 поддерживает работу от постоянного напряжения в диапазоне 4 ~ 25В, и позволяет нагружать источники электроэнергии током до 5А. Максимальная мощность испытательно-измерительного прибора, доступная для проведения проб электропитающего оборудования, достигает показателя 35 Вт. На входе HD35 располагает тремя стандартными USB-портами второго и третьего поколения — центральным полноразмерным штекером USB-A, а также боковыми гнёздами USB MicroB и USB-C для подключения домашних или автомобильных адаптеров, блоков питания, шнуров питания и дата-кабелей. Единственный разъём USB micro-B несколько ограничен для тестов - предельный ток до 2А, отсутствие функций быстрого заряда. Кроме ремонтных мастерских и исследовательских технических лабораторий, прибор с высокой определённостью заинтересует тех, кто не привык целиком доверяться всяческим публичным обзорам интересующей USB-аппаратуры, и предпочитает персонально удостоверится в возможностях изделия, заявленных непосредственно производителем.

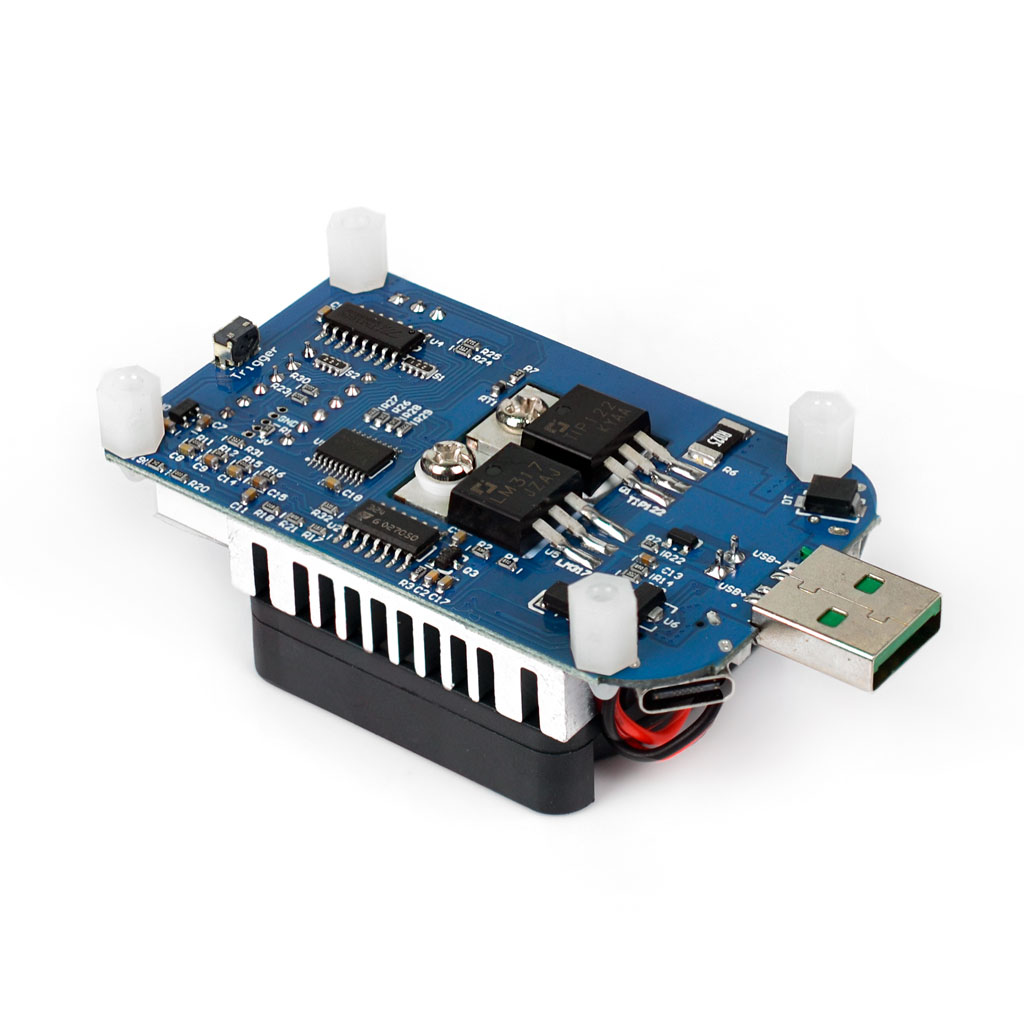

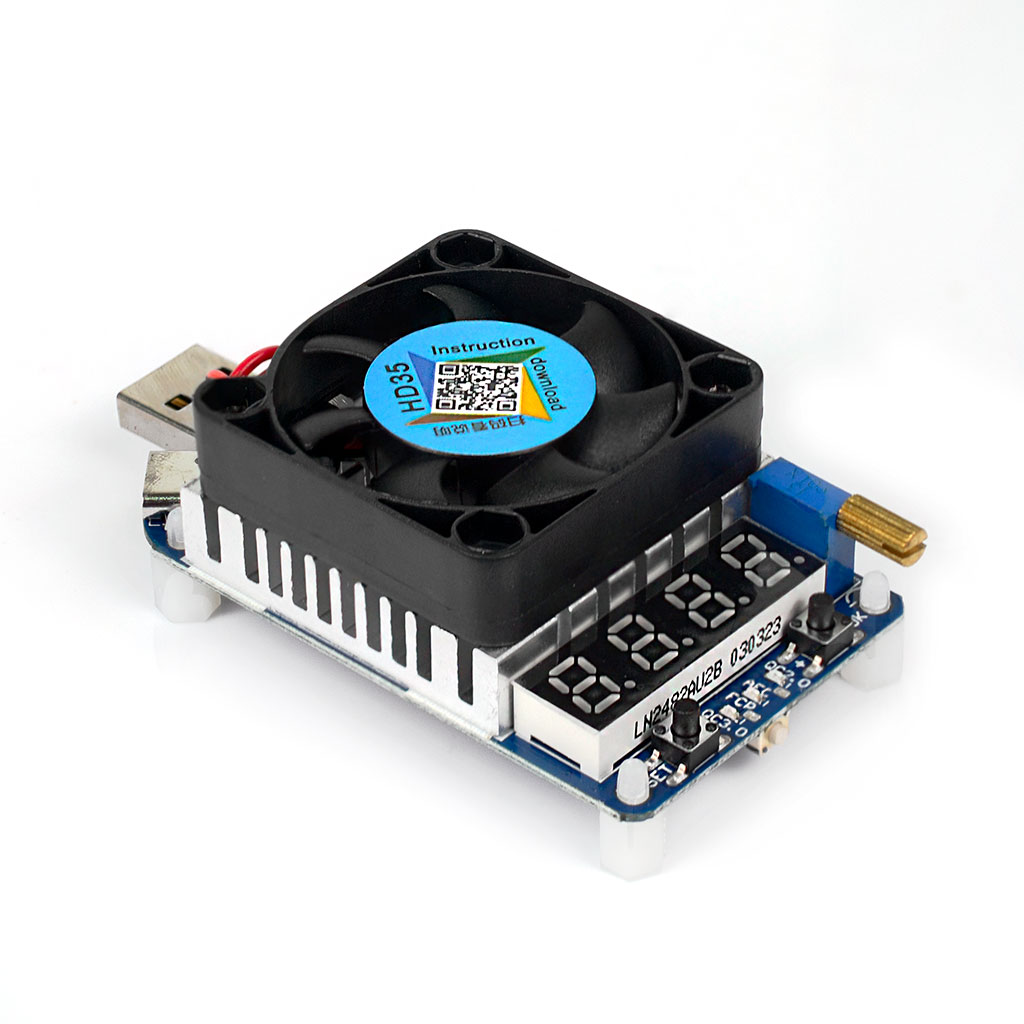

Вся полезная информация в HD35 красными символами выводится на однострочный 4-разрядный светодиодный индикатор, расположенного напротив входных разъёмов. Здесь же размещается цифровое трёхкнопочное управление переключаемыми параметрами и режимами нагрузки (кнопки сет, ок и триггер), совмещённое с аналоговым многооборотным потенциометром высокоточной подстройки величины силы нагрузочного тока с шагом 0.01А. Силовые и управляющие компоненты схемы Ruideng HD35 разведены на нижней стороне платы, контакт с поверхностью которых предотвращается угловыми пластиковыми ножками. В приборе RIDEN HD35 существует выбор настройки автоматической активации рабочего режима нагрузки при условии появления во входном контуре рабочего напряжения.

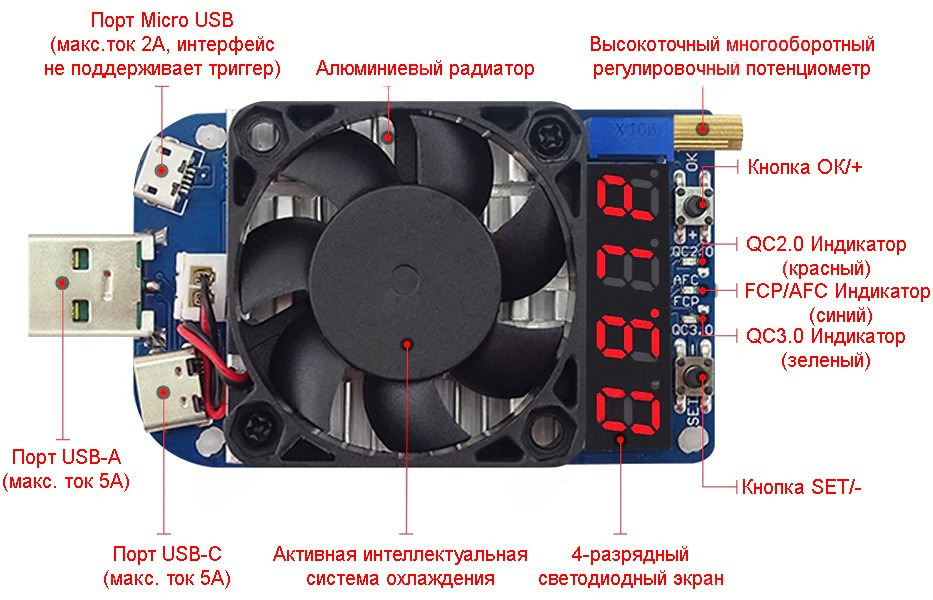

Интерфейсы и компоненты электронной нагрузки RUIDEN HD35

Защита в RUIDENG HD35

35-ваттная модель HD35 оснащается интеллектуальной системой активного охлаждения, построенной из массивного цельнолитого алюминиевого радиатора, высокооборотистого 4-скоростного вентилятора с тихим гидравлическим подшипником, способного разгоняться в пике до 8 тысяч оборотов в минуту, и специальной термопроводящей пасты, добавленной между корпусом силового транзиcтора-ключа и нижней плоскостью радиатора. Система срабатывает в моменты достижения мощности 10Вт или внутреннего нагрева свыше 40°C. Надёжность и стабильность работы электронной нагрузки HD35 обеспечивается многоуровневой защитой.

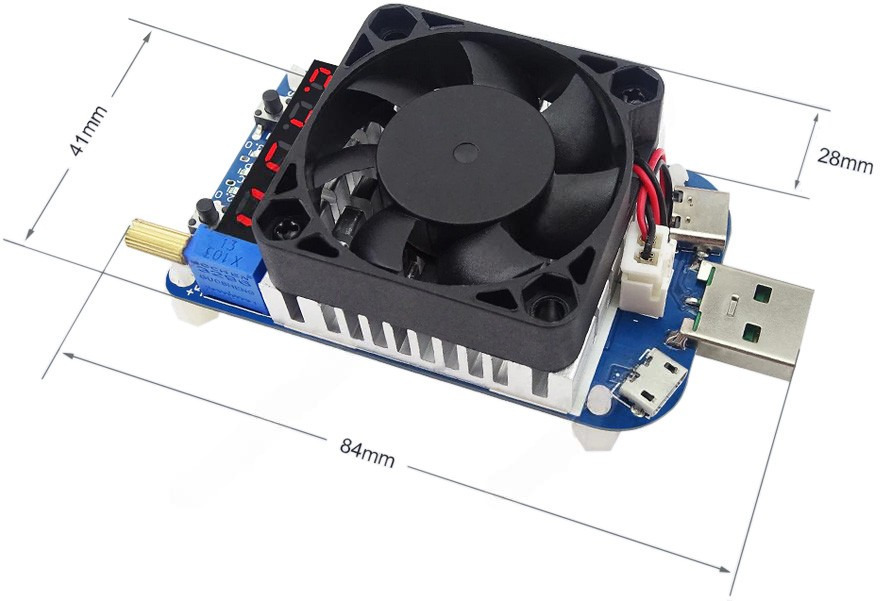

Физические размеры RIDEN HD35, мм
